ASP.NET實現數據圖表

編輯：關於C#

在ASP中插入圖表，常用的方法是使用MSChart控件。那麼在ASP.NET是否也是這樣呢?答案是不可以的。

　　我們知道ASP.NET是一種編譯語言，當客戶端第一次調用ASP.NET頁面的時候，其實是經過了一種比較復雜的編譯過程，編譯生產MSIL文件，存儲到本地機，MSIL文件其實是一個中間語言的文件，然後此文件又通過JIT（Just in time）編譯器進行再編譯，生成機器語言，這樣你所調用的ASP.NET頁面才展現出來，對於不同的機器，有著不同的JIT，也就被編譯成不同機器語言，這就是微軟公司大力鼓吹ASP.NET的所謂跨平台的原理。

　　當ASP.NET頁面被編譯成MSIL文件的時候，編譯所使用的類庫必須是受管代碼文件（Managed Code），而ActiveX控件是已經被編譯成機器語言的文件，他屬於非受管代碼文件（Unmanaged Code）。所以直接在ASP.NET調用MSChart組件是不可能的。雖然你可以利用.Net框架提供的工具把此MSChart組件轉換成受管代碼文件，但這個過程相對比較復雜，並且利用這種方法產生的圖表速度相當慢，還有就是由MSChart組件自身所限制，對於復雜的圖表，是無法利用他來生成的。

　　本文將以股市的行情圖表為例，介紹如何在ASP.NET中實現圖表。其實我們看到的行情圖並不是一個圖表，而是一個圖片。在服務器端產生圖片，然後在圖片上面畫出想要顯示給用戶的各種信息，然後通過浏覽器發送圖片到客戶端，從而形成圖表，這就是本文要探討的方法。這種方法雖然實現起來比較復雜，但操作靈活，非常實用，尤其適用於互聯網上的圖表，下面就來介紹具體的實現方法。

　　一．本文中介紹的程序設計及運行環境

　　（1）.微軟視窗2000 服務器版

　　（2）..Net Framework SDK Beta 2以上版本

　　二．在ASP.NET中實現數據圖表的關鍵步驟以及解決方法：

　　在ASP.NET頁面中畫出圖表的關鍵步驟主要有兩步，其一，創建一個圖片對象（Bitmap）。然後利用.Net FrameWork SDK所提供的方法在此圖片對象上面畫出自己想要的圖形，譬如畫線，畫點等。其二，就是為了更適合傳輸，把此圖片對象，以"Jpeg"格式保存，並顯示出來。下面我們就來看看這二步的具體實現方法。

　　（1）.首先我們來看看如何在ASP.NET頁面創建一個動態圖片，並顯示出來。

　　創建一個圖片對象其實非常容易的，利用命名空間"System.drawing"中的"Bitmap"類來實現的，下列語句可以創建一個位圖對象：

//創建一個"Bitmap"對象
Bitmap image = new Bitmap ( 400 , 400 ) ;

　　修改"Bitmap"對象的二個參數來改變創建的位圖對象的長和寬。通過Bitmap類的Save方法就可以顯示已經創建的位圖對象。由於位圖文件要占用很多的空間，為了便於網絡傳輸，一般轉換成"Jpeg"或者"Gif"文件來保持。下面語句是把已經創建的位圖對象，轉換成"Jpeg"文件顯示：

//以"Jpeg"格式保存此圖片對象，在客戶端顯示出來
image . Save ( Response . OutputStream , ImageFormat . Jpeg );

　　稍加修改，就可以把位圖對象以"Gif"文件來顯示，具體如下：

//以"Jpeg"格式保存此圖片對象，在客戶端顯示出來
image . Save ( Response . OutputStream , ImageFormat . Gif ) ;

　　下面代碼（chart3.aspx）的作用就是ASP.NET動態創建一個圖片並顯示出來：

＜%@ Page Language = "C#" ContentType = "image/jpeg" %＞
＜%@ Import Namespace = "System" %＞
＜%@ Import Namespace = "System.Drawing" %＞
＜%@ Import Namespace = "System.Drawing.Drawing2D" %＞
＜%@ Import Namespace = "System.Drawing.Imaging" %＞
＜html ＞
＜head ＞
＜script language = "C#" runat = "server" ＞
void Page_Load ( object sender , EventArgs e )
{
//創建一個"Bitmap"對象
Bitmap image = new Bitmap ( 400 , 400 ) ;
//以"Jpeg"格式保存此圖片對象，在客戶端顯示出來
image . Save ( Response . OutputStream , ImageFormat . Jpeg ) ;
}
＜/script ＞
＜/head ＞
＜body ＞
＜/body ＞
＜/html ＞

　　下面是此代碼運行後的界面：

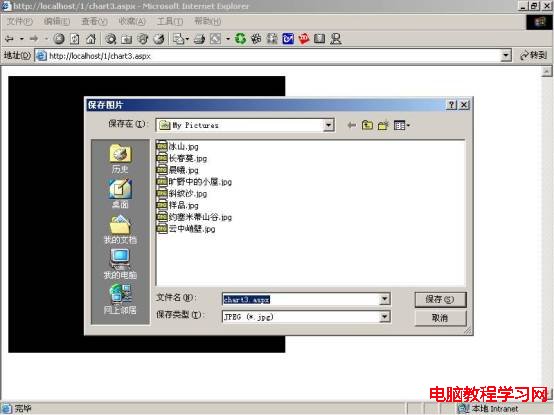

　　　　　　　　圖01：利用ASP.NET動態創建圖片
　　產生的是一個黑色的圖片，很不美觀，下面就來給此圖片上色，並且在此圖片上面畫線、寫字等。

（2）.如何給產生得圖片上色：

　　其實給產生得圖片上色是比較容易的，首先根據"Bitmap"對象創建一個"Graphic"對象，然後根據此"Graphic"對象的方法來確定上色的圖形類型（譬如顯示的圖片為橢圓、正方形等）。下面代碼（chart4.aspx）的作用就是給chart3.aspx代碼產生的圖片上淡綠色：

＜%@ Page Language = "C#" ContentType = "image/jpeg" %＞
＜%@ Import Namespace = "System" %＞
＜%@ Import Namespace = "System.Drawing" %＞
＜%@ Import Namespace = "System.Drawing.Drawing2D" %＞
＜%@ Import Namespace = "System.Drawing.Imaging" %＞
＜html ＞
＜head ＞
＜script language = "C#" runat = "server" ＞
void Page_Load ( object sender , EventArgs e )
{
//創建一個"Bitmap"對象
Bitmap image = new Bitmap ( 400 , 400 ) ;
Graphics g = Graphics . FromImage ( image ) ;
g . FillRectangle ( new SolidBrush ( Color . LightGreen ) , 0 , 0 , 400 , 400 ) ;
//以"Jpeg"格式保存此圖片對象，在客戶端顯示出來
image . Save ( Response . OutputStream , ImageFormat . Jpeg ) ;
}
＜/script ＞
＜/head ＞
＜body ＞
＜/body ＞
＜/html ＞

　　下圖是chart4.aspx運行的界面：

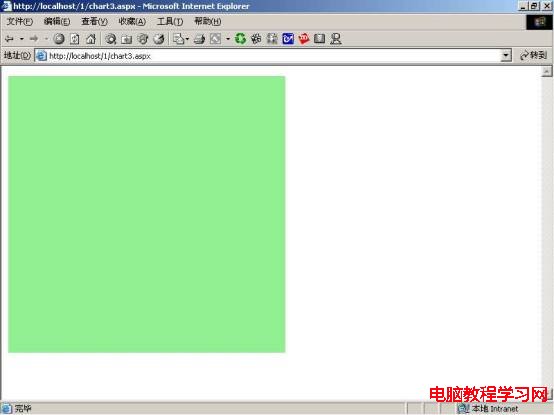

　　　　　　　圖02：給產生的圖片上色

　　當然你不僅可以定制所產生的圖片顏色，還可以定制產生的圖片的形狀，下面代碼段的功能就是定制圖片的形狀為橢圓：

＜%@ Page Language = "C#" ContentType = "image/jpeg" %＞
＜%@ Import Namespace = "System" %＞
＜%@ Import Namespace = "System.Drawing" %＞
＜%@ Import Namespace = "System.Drawing.Drawing2D" %＞
＜%@ Import Namespace = "System.Drawing.Imaging" %＞
＜html ＞
＜head ＞
＜script language = "C#" runat = "server" ＞
void Page_Load ( object sender , EventArgs e )
{
//創建一個"Bitmap"對象
Bitmap image = new Bitmap ( 400 , 400 ) ;
Graphics g = Graphics . FromImage ( image ) ;
g . FillRectangle ( new SolidBrush ( Color . LightGreen ) , 0 , 0 , 400 , 400 ) ;
//以"Jpeg"格式保存此圖片對象，在客戶端顯示出來
image . Save ( Response . OutputStream , ImageFormat . Jpeg ) ;
}
＜/script ＞
＜/head ＞
＜body ＞
＜/body ＞
＜/html ＞

　　下圖是此代碼的運行界面：

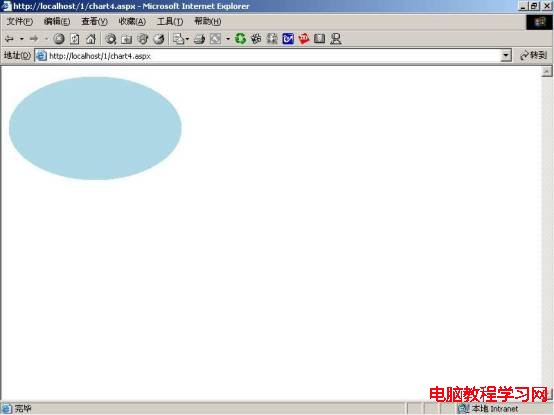

　　　　　　　　圖03：定制圖片的形狀
　　當然還可以使用"Graphic"對象的其他方法把圖片定制成其他形狀，這就不一一介紹了。

（3）.如何在圖片上實現畫線和寫字：

　　在圖片上寫字是通過產生的"Graphic"對象的DrawString ( )方法來實現的，在調用此方法前，必須設置字體和刷子，具體調用方法是：

public void DrawString (
string s ,
Font font ,
Brush brush ,
float x ,
float y
) ;

"s"是要輸出的字符串，"font"是字符串的字體，"brush"是定義刷子，後面二個參數是產生字符串的位置坐標。在程序中產生字符串的具體語句如下：

Font axesFont = new Font ( "arial" , 10 ) ;
Brush blackBrush = new SolidBrush ( Color . Red ) ;
g . DrawString ( "在圖片上面寫入文字，呵呵" , axesFont , blackBrush , 90 , 20 ) ;

　
　　要在圖片上畫線要使用到"Graphic"對象的DrawLine ( )方法，具體的使用語法如下：

public void DrawLines (
Pen pen ,
Point [ ] points
) ;

　　其中"points"是定義點的位置，當然你也可以使用本文中使用的方法來調用，就是定義每畫一道線，這樣我感覺更方法些。下面是在產生的圖片上畫出三條線：

Pen redPen = new Pen ( Color . Red , 1 ) ;
Pen blackPen = new Pen ( Color . Blue , 2 ) ;
//以下語句是在此圖片對象上畫出各種線條，可以定義線條的粗細、起點、終點等
g . DrawLine ( blackPen , 0 , 2 , 210 , 250 ) ;
g . DrawLine ( blackPen , 210 , 250 , 310 , 50 ) ;
g . DrawLine ( redPen , 310 , 50 , 210 , 350 ) ;

　　知道了這些基本知識，在定制圖片形狀，給圖片上色，在圖片上寫字、畫線就顯得比較容易了，下面代碼（chart2.aspx）的功能就是定制一個正方形圖片，並在圖片上畫線、寫字、上色，具體如下：

＜%@ Page Language = "C#" ContentType = "image/jpeg" %＞
＜%@ Import Namespace = "System" %＞
＜%@ Import Namespace = "System.Drawing" %＞
＜%@ Import Namespace = "System.Drawing.Drawing2D" %＞
＜%@ Import Namespace = "System.Drawing.Imaging" %＞
＜html ＞
＜head ＞
＜script language = "C#" runat = "server" ＞
void Page_Load ( object sender , EventArgs e )
{
Bitmap image = new Bitmap ( 400 , 400 ) ;
Font axesFont = new Font ( "arial" , 10 ) ;
Brush blackBrush = new SolidBrush ( Color . Red ) ;
Pen redPen = new Pen ( Color . Red , 1 ) ;
Pen blackPen = new Pen ( Color . Blue , 2 ) ;
Graphics g = Graphics . FromImage ( image ) ;
g . Clear ( Color . White ) ;
g . FillRectangle ( new SolidBrush ( Color . LightGreen ) , 0 , 0 , 400 , 400 ) ;
//在此圖片對象中畫出圖片,可以定義文字大小、位置、色彩等
g . DrawString ( "在圖片上面寫入文字，呵呵" , axesFont , blackBrush , 90 , 20 ) ;
//以下語句是在此圖片對象上畫出各種線條，可以定義線條的粗細、起點、終點等
g . DrawLine ( blackPen , 0 , 2 , 210 , 250 ) ;
g . DrawLine ( blackPen , 210 , 250 , 310 , 50 ) ;
g . DrawLine ( redPen , 310 , 50 , 210 , 350 ) ;
//以"Jpeg"格式保存此圖片對象，在客戶端顯示出來
// image . Save ( Response . OutputStream , ImageFormat . Jpeg ) ;
image . Save ( Response . OutputStream , ImageFormat . Jpeg ) ;
}
＜/script ＞
＜/head ＞
＜body ＞
＜/body ＞
＜/html ＞

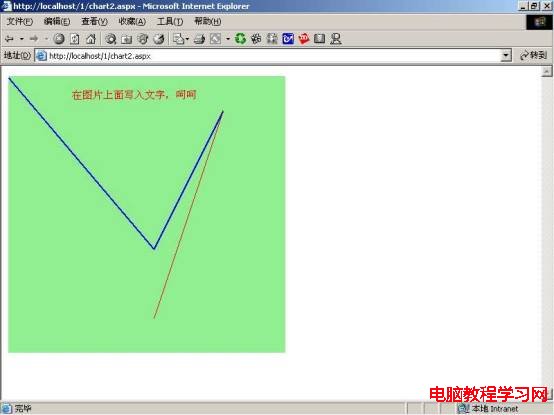

　　　　　　　　圖04：在圖片上完成畫線、寫字和上色

三．在ASP.NET中實現數據圖表的完整源代碼和運行界面：

　　在掌握了產生圖片，在給圖片上色、在圖片上輸出字符、和畫線等基本操作過以後，充分的利用各種基本操作，就可以得的在ASP.NET中實現數據圖表的完整程序，下圖是運行界面：

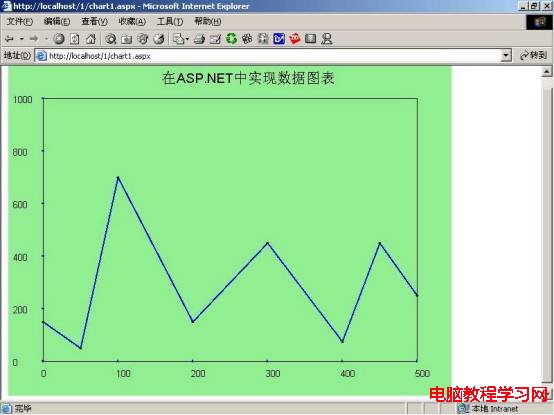

圖05：在ASP.NET中實現數據圖表的運行界面

　　下面是在ASP.NET中實現數據圖表的完整代碼（chart1.aspx），如下：

＜%@ Import Namespace = "System" %＞
＜%@ Import Namespace = "System.Drawing" %＞
＜%@ Import Namespace = "System.Drawing.Drawing2D" %＞
＜%@ Import Namespace = "System.Drawing.Imaging" %＞
＜script language = "C#" runat = "server" ＞

class LineChart
{
public Bitmap b ;
public string Title = "在ASP.NET中實現數據圖表" ;
public ArrayList chartValues = new ArrayList ( ) ;
public float Xorigin = 0 , Yorigin = 0 ;
public float ScaleX , ScaleY ;
public float Xdivs = 2 , Ydivs = 2 ;

private int Width , Height ;
private Graphics g ;
private Page p ;

struct datapoint {
public float x ;
public float y ;
public bool valid ;
}

//初始化
public LineChart ( int myWidth , int myHeight , Page myPage ) {
Width = myWidth ; Height = myHeight ;
ScaleX = myWidth ; ScaleY = myHeight ;
b = new Bitmap ( myWidth , myHeight ) ;
g = Graphics . FromImage ( b ) ;
p = myPage ;
}

public void AddValue ( int x , int y ) {
datapoint myPoint ;
myPoint . x = x ;
myPoint . y = y ;
myPoint . valid = true ;
chartValues . Add ( myPoint ) ;
}

public void Draw ( ) {
int i ;
float x , y , x0 , y0 ;
string myLabel ;
Pen blackPen = new Pen ( Color . Blue , 2 ) ;
Brush blackBrush = new SolidBrush ( Color . Black ) ;
Font axesFont = new Font ( "arial" , 10 ) ;

//首先要創建圖片的大小
p . Response . ContentType = "image/jpeg" ;
g . FillRectangle ( new SolidBrush ( Color . LightGreen ) , 0 , 0 , Width , Height ) ;
int ChartInset = 50 ;
int ChartWidth = Width - ( 2 * ChartInset ) ;
int ChartHeight = Height - ( 2 * ChartInset ) ;
g . DrawRectangle ( new Pen ( Color . Black , 1 ) , ChartInset , ChartInset , ChartWidth , ChartHeight ) ;
//寫出圖片上面的圖片內容文字
g . DrawString ( Title , new Font ( "arial" , 14 ) , blackBrush , Width / 3 , 10 ) ;
//沿X坐標寫入X標簽
for ( i = 0 ; i ＜= Xdivs ; i++ ) {
x = ChartInset + ( i * ChartWidth ) / Xdivs ;
y = ChartHeight + ChartInset ;
myLabel = ( Xorigin + ( ScaleX * i / Xdivs ) ) . ToString ( ) ;
g . DrawString ( myLabel , axesFont , blackBrush , x - 4 , y + 10 ) ;
g . DrawLine ( blackPen , x , y + 2 , x , y - 2 ) ;
}
//沿Y坐標寫入Y標簽
for ( i = 0 ; i ＜= Ydivs ; i++ )
{
x = ChartInset ;
y = ChartHeight + ChartInset - ( i * ChartHeight / Ydivs ) ;
myLabel = ( Yorigin + ( ScaleY * i / Ydivs ) ) . ToString ( ) ;
g . DrawString ( myLabel , axesFont , blackBrush , 5 , y - 6 ) ;
g . DrawLine ( blackPen , x + 2 , y , x - 2 , y ) ;
}
g . RotateTransform ( 180 ) ;
g . TranslateTransform ( 0 , - Height ) ;
g . TranslateTransform ( - ChartInset , ChartInset ) ;
g . ScaleTransform ( - 1 , 1 ) ;

//畫出圖表中的數據
datapoint prevPoint = new datapoint ( ) ;
prevPoint . valid = false ;
foreach ( datapoint myPoint in chartValues ) {
if ( prevPoint . valid == true ) {
x0 = ChartWidth * ( prevPoint . x - Xorigin ) / ScaleX ;
y0 = ChartHeight * ( prevPoint . y - Yorigin ) / ScaleY ;
x = ChartWidth * ( myPoint . x - Xorigin ) / ScaleX ;
y = ChartHeight * ( myPoint . y - Yorigin ) / ScaleY ;
g . DrawLine ( blackPen , x0 , y0 , x , y ) ;
g . FillEllipse ( blackBrush , x0 - 2 , y0 - 2 , 4 , 4 ) ;
g . FillEllipse ( blackBrush , x - 2 , y - 2 , 4 , 4 ) ;
}
prevPoint = myPoint ;
}

//最後以圖片形式來浏覽
b . Save ( p . Response . OutputStream , ImageFormat . Jpeg ) ;
}

~LineChart ( ) {
g . Dispose ( ) ;
b . Dispose ( ) ;
}
}
void Page_Load ( Object sender , EventArgs e )
{
LineChart c = new LineChart ( 640 , 480 , Page ) ;
c . Title = " 在ASP.NET中實現數據圖表" ;
c . Xorigin = 0 ; c . ScaleX = 500 ; c . Xdivs = 5 ;
c . Yorigin = 0 ; c . ScaleY = 1000 ; c . Ydivs = 5 ;
c . AddValue ( 0 , 150 ) ;
c . AddValue ( 50 , 50 ) ;
c . AddValue ( 100 , 700 ) ;
c . AddValue ( 200 , 150 ) ;
c . AddValue ( 300 , 450 ) ;
c . AddValue ( 400 , 75 ) ;
c . AddValue ( 450 , 450 ) ;
c . AddValue ( 500 , 250 ) ;
c . Draw ( ) ;
}
＜/script ＞

　　四．總結：

　　實現圖表始終是互聯網編程的一個難點，本文介紹了在ASP.NET頁面中如何實現數據圖表，在沒有什麼好的組件可以利用的前提下，利用.Net FrameWork SDK GDI＋中提供的各種用以操作圖形的方法，這樣的過程雖然有點煩雜，但對實現復雜的圖表是非常有用的。希望本文不僅能夠幫助讀者解決在互聯網上的圖表問題，也能夠對讀者的針對GDI+也有所了解。
