利用Visual C# 2005制作簡單動畫效果

一般的 Windows Form 通常是運用各種控件來顯示數據，然而如果您希望在窗體中加入特殊效果來凸顯數據內容，那麼圖形與動畫將是非常不錯的選擇。

一般來說，我們會使用 .Net Framework中 的 GDI+ 函式庫來制作圖形與動畫效果。在 GDI+ 還沒有推出之前，如果要產生二維的 向量圖形、影像、以及印刷樣式，必須使用舊版操作系統中的GDI。新的 GDI+ 是 Windows XP 的一部份，除了加入新功能之外，還最佳化現有功能以便具體改進 GDI（也就是舊版 Windows 包含的繪圖裝置接口)的效能。

程序范例

圖表1

圖表2

圖表3

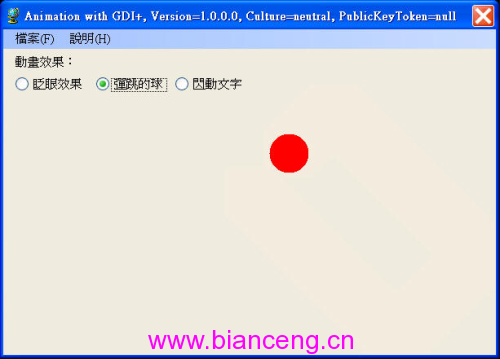

我們的程序范例示范了三種動畫效果，分別是：眨眼效果、彈跳的球、以及文字閃爍，當程序執行時會自動展示第一種眨眼效果，如圖表1到3所示。

運用之前「如何利用程序代碼動態存取組件信息」的技巧，將組件的 AsmFQName 屬性值指派給窗體的 Text 屬性，並將先前已經加入項目資源的四張圖片名稱指派給數組，之後就使用此數組來示范眨眼效果，程序代碼撰寫於窗體的Load事件處理例程中，如下所示：

private void Blog_DemoForm002_Load(object sender, EventArgs e)
{
　AssemblyInfoClass myAssembly = new AssemblyInfoClass();
　this.Text = myAssembly.AsmFQName;
　// 指派數組成員。
　arrImages[0] = Properties.Resources.Eye1;
　arrImages[1] = Properties.Resources.Eye2;
　arrImages[2] = Properties.Resources.Eye3;
　arrImages[3] = Properties.Resources.Eye4;
}

圖表4

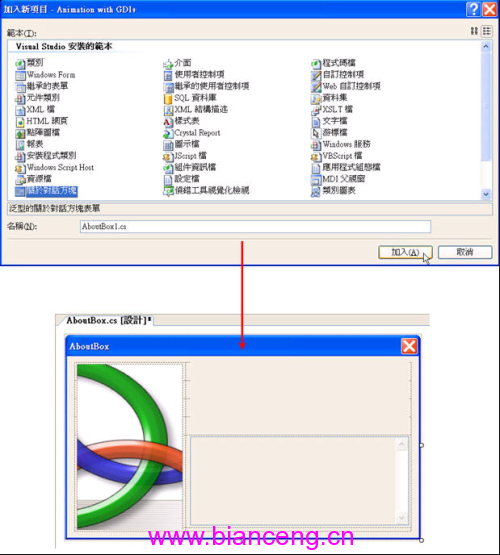

如果您要使用 Visual C# 來制作「關於」對話框，建議先使用Visual Studio 2005所提供的模板來產生關於對話框窗體，然後再自訂窗體所要呈現的內容（如圖表4所示）。在此，我們選擇將組件的相關信息填入窗體對應的控件，請於「關於」對話框窗體的 Load 事件處理例程中撰寫下列程序代碼：

private void AboutBox_Load(object sender, EventArgs e)
{
　AssemblyInfoClass myAssembly = new AssemblyInfoClass();
　labelProductName.Text = "產品名稱：" + myAssembly.Product;
　labelVersion.Text = "版本：" + myAssembly.Version;
　labelCopyright.Text = "版權宣告：" + myAssembly.Copyright;
　labelCompanyName.Text = "公司名稱：" + myAssembly.Company;
　textBoxDescription.Text = "細部描述：" +
　myAssembly.Description;
}

要顯示「關於」對話框，請替「說明」菜單項目的Click事件處理例程中撰寫下列程序代碼：

private void toolStripMenuItem4_Click(object sender, EventArgs e)
{
　// 顯示關於對話框。
　AboutBox MyAboutBox = new AboutBox();
　// 設定關於對話框的啟始位置。
　MyAboutBox.StartPosition = FormStartPosition.CenterScreen;
　MyAboutBox.Show();
}

當用戶點選不同的選項按鈕時，將會執行下列程序代碼來顯示不同的動畫效果。這些程序代碼撰寫於選項按鈕的 CheckedChanged 事件處理函式中，如下所列：

private void RadioButtons_CheckedChanged(object sender,
EventArgs e)
{
　if(optWink.Checked)
　{
　　tmrAnimation.Interval = WINK_TIMER_INTERVAL;
　}
　else if(optBall.Checked)
　{
　　tmrAnimation.Interval = BALL_TIMER_INTERVAL;
　}
　else if(optText.Checked)
　{
　　tmrAnimation.Interval = TEXT_TIMER_INTERVAL;
　}
　OnResize(EventArgs.Empty);
}

自訂函式 RadioButtons_CheckedChanged 會叫用 OnResize 函式來產生不同的圖形，請大家注意，我們系使用 Graphics 類別的 FillEllipse 方法來繪制球形，程序代碼如下所列：

protected override void OnResize(EventArgs ea)
{
　if (optWink.Checked)
　{
　　Graphics grfx = CreateGraphics();
　　// 重繪窗體。
　　this.Refresh();
　}
　else if (optBall.Checked)
　{
　　Graphics grfx = CreateGraphics();
　　grfx.Clear(BackColor);
　　double dblRadius = Math.Min(ClientSize.Width / grfx.DpiX,ClientSize.Height / grfx.DpiY) / intBallSize;
　　intBallRadiusX = (int)(dblRadius * grfx.DpiX);
　　intBallRadiusY = (int)(dblRadius * grfx.DpiY);
　　intBallMoveX = (int)(Math.Max(1, intBallRadiusX / intMoveSize));
　　intBallMoveY = (int)(Math.Max(1, intBallRadiusY / intMoveSize));
　　intBitmapWidthMargin = intBallMoveX;
　　intBitmapHeightMargin = intBallMoveY;
　　intBallBitmapWidth = 2 * (intBallRadiusX + intBitmapWidthMargin);
　　intBallBitmapHeight = 2 * (intBallRadiusY + intBitmapHeightMargin);
　　bitmap = new Bitmap(intBallBitmapWidth, intBallBitmapHeight);
　　grfx = Graphics.FromImage(bitmap);
　　grfx.Clear(BackColor);
　　// 繪制球形。
　　grfx.FillEllipse(Brushes.Red, new Rectangle(intBallMoveX,intBallMoveY, 2 * intBallRadiusX, 2 * intBallRadiusY));
　　intBallPositionX = (int)(ClientSize.Width / 2);
　　intBallPositionY = (int)(ClientSize.Height / 2);
　}
　else if (optText.Checked)
　{
　　Graphics grfx = CreateGraphics();
　　grfx.Clear(BackColor);
　}
}

最後，利用定時器將圖形連續重繪於窗體上，便產生了動畫效果。程序代碼撰寫於定時器的 Tick 事件處理例程中，如下所示：

private void tmrAnimation_Tick(object sender, EventArgs e)
{
　// 眨眼效果。
　if(optWink.Checked)
　{
　　Graphics grfx = CreateGraphics();
　　// 將數組中之圖形繪制在畫面上。
　　grfx.DrawImage(arrImages[intCurrentImage],(int)(
(ClientSize.Width - arrImages[intCurrentImage].Width) / 2),
(int)((ClientSize.Height - arrImages[intCurrentImage].Height) / 2),
arrImages[intCurrentImage].Width,arrImages[intCurrentImage].Height);
　　intCurrentImage += j;
　　if(intCurrentImage == 3)
　　{
　　　j = -1;
　　}
　　else if(intCurrentImage == 0)
　　{
　　　j = 1;
　　}
　}
　else if(optBall.Checked) // 彈跳的球。
　{
　　Graphics grfx = CreateGraphics();
　　// 將球繪制在畫面上。
　　grfx.DrawImage(bitmap,(int)(intBallPositionX - intBallBitmapWidth / 2),
(int)(intBallPositionY - intBallBitmapHeight / 2),
intBallBitmapWidth, intBallBitmapHeight);
　　// 移動球的位置。
　　intBallPositionX += intBallMoveX;
　　intBallPositionY += intBallMoveY;
　　// 球碰到左右邊界。
　　if(intBallPositionX + intBallRadiusX >= ClientSize.Width || intBallPositionX - intBallRadiusX <= 0)
　　{
　　　intBallMoveX = -intBallMoveX;
　　　SystemSounds.Beep.Play();
　　}
　　// 球碰到上下邊界。
　　if(intBallPositionY + intBallRadiusY >= ClientSize.Height || intBallPositionY - intBallRadiusY <= 75)
　　{
　　　intBallMoveY = -intBallMoveY;
　　　SystemSounds.Beep.Play();
　　}
　}
　else if (optText.Checked) // 閃動文字。
　{
　　Graphics grfx = CreateGraphics();
　　// 設定文字的字型與大小。
　　Font font = new Font("Microsoft Sans Serif", 48, FontStyle.Bold, GraphicsUnit.Point);
　　// 設定要顯示的文字。
　　string strText = "章立民研究室";
　　SizeF sizfText = new SizeF(grfx.MeasureString(strText, font));
　　// X坐標與Y坐標的配對。
　　PointF ptfTextStart = new PointF((float)(ClientSize.Width - sizfText.Width) / 2,
(float)(ClientSize.Height - sizfText.Height) / 2);
　　PointF ptfGradientStart = new PointF(0, 0);
　　PointF ptfGradientEnd = new PointF(intCurrentGradientShift, 200);
　　// 設定筆刷。
　　LinearGradientBrush grBrush = new LinearGradientBrush(ptfGradientStart, ptfGradientEnd, Color.Blue, BackColor);
　　// 將文字繪制在畫面上。
　　grfx.DrawString(strText, font, grBrush, ptfTextStart);
　　// 以不同的坐標繪制文字，造成閃動效果。
　　intCurrentGradientShift += intGradiantStep;
　　if (intCurrentGradientShift == 500)
　　{
　　　intGradiantStep = -5;
　　}
　　else if (intCurrentGradientShift == -50)
　　{
　　　intGradiantStep = 5;
　　}
　}
}
