一、引言本文中，我們來學習另一個簡單活動－－While活動。While活動將會持續循環的執行，直至指定判斷為假。
下面，我們來構建一個簡單的示例。本示例的目的是，想主要使用While活動實現顯示一個九九乘法表。
二、創建控制台順序工作流示例程序框架
請遵循如下步驟創建一個控制台順序工作流示例程序：
1.啟動VS2008，單擊菜單”文件“|”新建“|”項目“，創建一個名字為WhileActivity的控制台順序工作流示例程序。
2.之後，系統自動打開工作流設計器界面。
3.從工具箱中拖動While活動到圖中右側的漢字提示處，得到如圖所示的情形。
4.因為是在控制台中顯示一個九九乘法表，所以，一定要使用一個二重循環來實現這一目的。也就是說，我們要使用一個嵌套的While活動。另一方面，我們知道：外層循環與內層循環變量是存在聯系的，即在每一次內循環執行完成後，要重新進行某種初始化操作。因此，直接在一個While活動中嵌入一個While 活動是無法實現既定功能的。
但是，還是有解決辦法的，我們可以在While活動中嵌入一個復合活動，即一個允許其中繼續包含（可能有多個）子活動的活動，例如並行執行活動（Parallel），串行執行活動（Sequence），等等。

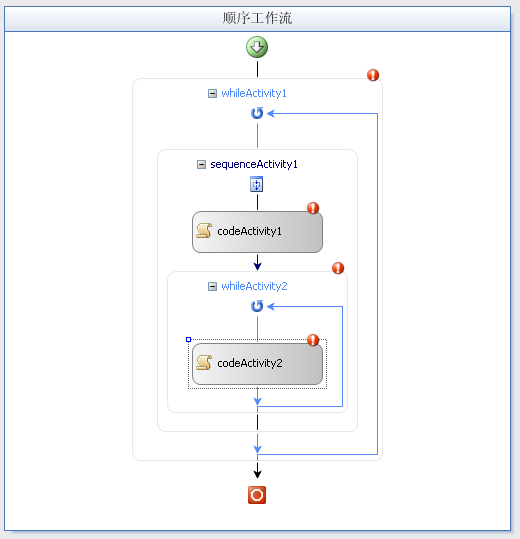

5.為此，我們最終得到如下的工作流圖：
對於打印一個乘法九九表來說，通常我們可以使用如下一個函數實現：
static void MultiplyTable()
{
int i = 1;
int j = 1;
for (i = 1; i <= 9; i++)
{
for (j = 1; j <= i; j++)
{
if (i == j)
{
Console.Write("{0} * {1}={2} ", i, j, i * j);
Console.WriteLine("");
}
else
Console.Write("{0} * {1}={2} ", i, j, i * j);
}
}
}

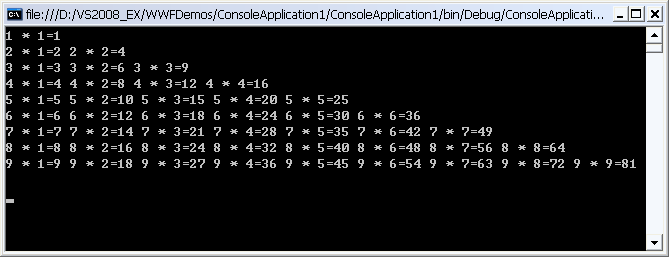

於是，我們會得到如下圖所示的打印效果：
下面，我們也想通過工作流操作實現上圖打印效果。現在來討論活動有關屬性設置及編碼問題。
三、活動有關屬性設置及編碼
1.在本例中，我們要使用規則條件表達內外層循環的規則條件。為此，先要定義兩個循環變量（以工作流Workflow1）的私有字段的形式存在，如下：
//創建兩個控制內外層循環的變量
private int i = 0;
private int j = 1;

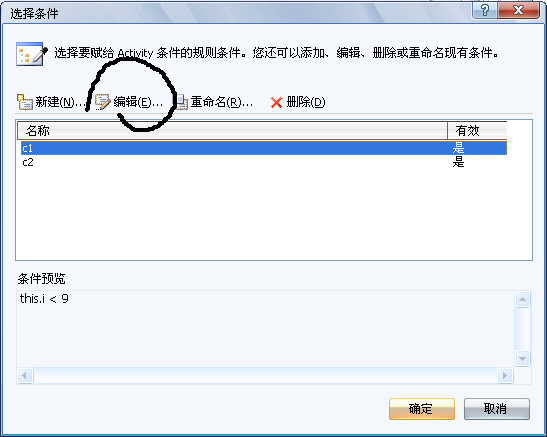

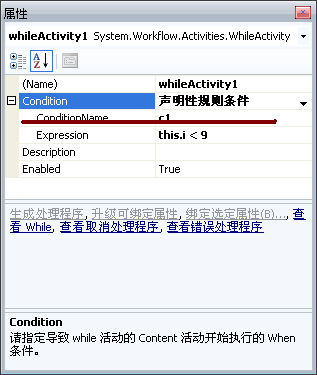

2.單擊外、內層兩個循環活動whileActivity1和whileActivity2，分別使用屬性窗口設置循環的規則條件。以外層循環為例，首先需要選擇Condition為“聲明性規則條件”。然後，在下面的規則命名中輸入名稱c1。典型情況（推薦）下，我們單擊規則名稱c1右邊的“...”省略號進入到規則表達式定義對話框，如圖所示：

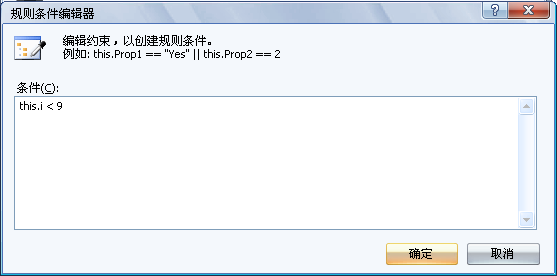

然後，你可以單擊“新建”鏈接創建規則表達式（以後也可以使用“編輯”鏈接再修改之）。表達式創建窗口如下所示：
［注意］上面的表達式後面不允許有分號“;”，否則會出現錯誤提示。
3.同樣方式創建內循環活動whileActivity2的規則條件為：
this.j <= this.i
4.根據前面的算法分析，我們要分別創建內外循環活動的
private void codeActivity1_ExecuteCode(object sender, EventArgs e)
{
j = 1;
i++;
}
private void codeActivity2_ExecuteCode(object sender, EventArgs e)
{
if (i == j)
{
Console.Write("{0} * {1}={2} ", i, j, i * j);
Console.WriteLine("");
}
else
Console.Write("{0} * {1}={2} ", i, j, i * j);
j++;
}
5.下面是完整的工作流類定義代碼：
using System;
using System.ComponentModel;
using System.ComponentModel.Design;
using System.Collections;
using System.Drawing;
using System.Linq;
using System.Workflow.ComponentModel.Compiler;
using System.Workflow.ComponentModel.Serialization;
using System.Workflow.ComponentModel;
using System.Workflow.ComponentModel.Design;
using System.Workflow.Runtime;
using System.Workflow.Activities;
using System.Workflow.Activities.Rules;
namespace WhileActiviity
{
public sealed partial class Workflow1 : SequentialWorkflowActivity
{
//創建兩個控制內外層循環的變量
private int i = 0;
private int j = 1;
public Workflow1()
{
InitializeComponent();
}
private void codeActivity1_ExecuteCode(object sender, EventArgs e)
{
j = 1;
i++;
}
private void codeActivity2_ExecuteCode(object sender, EventArgs e)
{
if (i == j)
{
Console.Write("{0} * {1}={2} ", i, j, i * j);
Console.WriteLine("");
}
else
Console.Write("{0} * {1}={2} ", i, j, i * j);
j++;
}
private void codeActivity3_ExecuteCode(object sender, EventArgs e)
{
Console.Read();
}
}
}
自不必贅述了吧。
四、運行實例

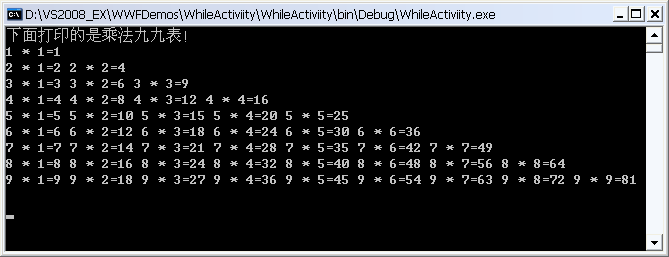

按F5運行控制台程序，一般順利的話，將得到如下圖所示運行時快照。
