幾年前我用VB開發了一個西門子PPI通信控件，由於VB開發的控件是標准的COM組件，所以想當然的認為VC、C#、Delphi等開發語言可以非常容易的使用。
前段時間由於該控件基於微軟的MSCOMM控件，這個控件如果系統沒有安裝VB，單獨注冊好像很難成功，這害的一些沒有裝VB的用戶，為了這個小控件必須安裝一次VB，這實在是劃算不來，所以直接用API串口函數進行了封裝改進，這樣不僅效率提高了，並且再也不需要MSCOMM控件了。
這一次，我不僅使該控件支持了浮點運算，並且在VC、C#（VB當然就不用多試了，以前就很好的支持）進行了兼容測試。
一試問題就來了，沒有改進之前的控件，由於C#封裝性能甚好，還能使用，唯一不足的是，控件方法中如果不要求返回的參數前面沒有添加ByVal參數，在C#中就轉換為 ref ***，害的你還得專門定義臨時變量進行傳參。
在VC中直接就不行，ReadData和WriteData等幾個主要方法根本在VC中無法轉換成對應函數，具體錯誤信息如下：
// method ''ReadData'' not emitted because of invalid return type or parameter type
// method ''WriteData'' not emitted because of invalid return type or parameter type
// method ''PlcLogin'' not emitted because of invalid return type or parameter type
// method ''PlcRun'' not emitted because of invalid return type or parameter type
// method ''PlcStop'' not emitted because of invalid return type or parameter type
經過測試，最後發現VB函數中的byte和數組在VC中根本找不到合適的對應。
由於控件中又新添加了浮點數的支持，所以對參數接口又增加了一層復雜性。突然想到微軟的MSCOMM控件各語言肯定都能很好的支持，它的接口參數是怎樣的定義的。我在VB、VC、C#分別試了一下，VB中和input和Output屬性的類型就是Variant類型，在VC中是VARIANT，在C#中是Object。用Variant還有個好處，就是各種類型的數據都可以傳輸，沒有必要在另外添加接口函數了。
最後我定義的接口如下（主要接口）：
Public Function ReadData(ByVal lngAddr As Long, vData As Variant, Optional ByVal lngNum As Long = 1, Optional ByVal bytLen As PPILEN = PPI_B, Optional ByVal bytType As PPITYPE = PPI_V, Optional ByVal Addr As Long = 0) As Long
Public Function WriteData(ByVal lngAddr As Long, ByVal vData As Variant, Optional ByVal lngNum As Long = 1, Optional ByVal bytLen As PPILEN = PPI_B, Optional ByVal bytType As PPITYPE = PPI_V, Optional ByVal Addr As Long = 0) As Long
在VC中對應的接口如下：
long ReadData(long lngAddr, VARIANT* vData, long lngNum, long bytLen, long bytType, long Addr);
long WriteData(long lngAddr, const VARIANT& vData, long lngNum, long bytLen, long bytType, long Addr);
在C#中的接口如下：
public virtual int ReadData(int lngAddr, ref object vData);
public virtual int ReadData(int lngAddr, ref object vData, int lngNum, PPILEN bytLen, PPITYPE bytType, int addr);
public virtual int WriteData(int lngAddr, object vData);
public virtual int WriteData(int lngAddr, object vData, int lngNum, PPILEN bytLen, PPITYPE bytType, int addr);以為這樣定義就萬事大吉了，事後一試我又錯了，在C#中沒有任何問題（看了微軟還是在C#上下了很大的功夫），在VC簡單的定義一個VARIANT變量直接傳遞給控件，VB控件老是報錯，根本無法使用。後來想為什麼MSCOMM控件可以，我的控件不可以。天殺的MSCOMM肯定是VC開發的，而我的控件是VB開發的，VB和C#的包容性都很強，而VC卻高高在上不肯屈就。
正一籌莫展准備放棄的時候，突然想到了以前用VC開發的OPC程序，上面有很多關於VARIANT的應用，一看就明白了，原來在VC中VARIANT的用法是有講究的。
下面我就詳細說一下控件同樣的接口在不同語言中如何使用。

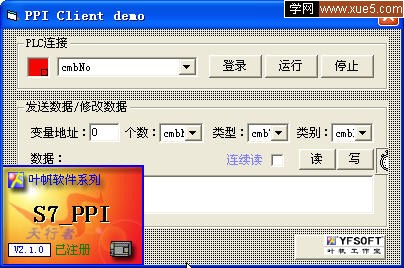

在VB中：
Private Sub cmdReadData_Click()
On Error GoTo ToExit ''打開錯誤陷阱
''------------------------------------------------
Dim i As Long
Dim bytType As Byte
Dim lngRet As Long
Dim lngData() As Long
Dim fData() As Single
Dim vData As Variant
Select Case cmbType.ListIndex
Case 0: bytType = PPI_I
Case 1: bytType = PPI_Q
Case 2: bytType = PPI_M
Case 3: bytType = PPI_V
Case 4: bytType = PPI_S
Case 5: bytType = PPI_SM
End Select
S7_PPI1.FixAddr = cmbNo.ListIndex + 1
lngRet = S7_PPI1.ReadData(Val(txtAddr), vData, Val(cmbNum.Text), Val(cmbLen.ListIndex), Val(bytType))
txtData = ""
If cmbLen.ListIndex = 3 Then
fData = vData
For i = 1 To Val(cmbNum.Text)
txtData = txtData & Format(fData(i - 1), "0.00") & " "
Next
Else
lngData = vData
For i = 1 To Val(cmbNum.Text)
txtData = txtData & Format(lngData(i - 1), "0") & " "
Next
End If
Else
txtData = "Error"
End If
''------------------------------------------------
Exit Sub
''----------------
ToExit:
MsgBox Err.Description
End Sub
Private Sub cmdWriteData_Click()
On Error GoTo ToExit ''打開錯誤陷阱
''------------------------------------------------
Dim bytType As Byte
Dim strData() As String
Dim lngRet As Long
Dim lngData(100) As Long
Dim fData(100) As Single
Dim i As Long
Select Case cmbType.ListIndex
Case 0: bytType = PPI_I
Case 1: bytType = PPI_Q
Case 2: bytType = PPI_M
Case 3: bytType = PPI_V
Case 4: bytType = PPI_S
Case 5: bytType = PPI_SM
End Select
If Len(txtData) > 0 Then
strData =
If cmbLen.ListIndex = 3 Then
For i = 0 To UBound(strData)
fData(i) = Val(strData(i))
Next
lngRet = S7_PPI1.WriteData(Val(txtAddr), fData, UBound(strData) + 1, Val(cmbLen.ListIndex), Val(bytType), cmbNo.ListIndex + 1)
Else
For i = 0 To UBound(strData)
lngData(i) = Val(strData(i))
Next
lngRet = S7_PPI1.WriteData(Val(txtAddr), lngData, UBound(strData) + 1, Val(cmbLen.ListIndex), Val(bytType), cmbNo.ListIndex + 1)
End If
If lngRet = 0 Then
''
Else
txtData = "Error"
End If
End If
Exit Sub
''----------------
ToExit:
MsgBox Err.Description
End Sub

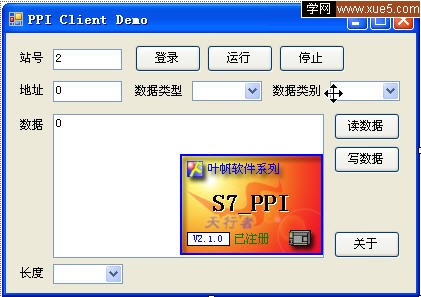

在C#中：
/// <summary>
/// 讀數據
/// </summary>
/// <param name="sender"></param>
/// <param name="e"></param>
private void btnRead_Click(object sender, EventArgs e)
{
int intAddr = int.Parse(txtFixAddr.Text);
object vData = new object();
/*
[PPI_I] = &H81
[PPI_Q] = &H82
[PPI_M] = &H83
[PPI_V] = &H84
[PPI_S] = 4
[PPI_SM] = 5
*/
PPIV2.PPITYPE DataType= PPIV2.PPITYPE.PPI_V;
switch (cmbDataType.SelectedIndex) //數據類型
&n {
case 0:
DataType = PPIV2.PPITYPE.PPI_I;
break;
case 1:
DataType = PPIV2.PPITYPE.PPI_Q;
break;
case 2:
DataType = PPIV2.PPITYPE.PPI_M;
break;
case 3:
DataType = PPIV2.PPITYPE.PPI_V;
break;
case 4:
DataType = PPIV2.PPITYPE.PPI_S;
break;
case 5:
DataType = PPIV2.PPITYPE.PPI_SM;
break;
}
if (axS7_PPI1.ReadData(int.Parse(txtDataAddr.Text), ref vData, cmbLen.SelectedIndex+1 , (PPIV2.PPILEN)cmbDataMode.SelectedIndex, DataType, intAddr) == 0)
{
if (cmbDataMode.SelectedIndex == 3)
{
float[] fData = (float[])vData; txtData.Text = "";
for (int i = 0; i < fData.Length; i++)
{
txtData.Text += fData[i].ToString("0.00") + " ";
}
}
else
{
Int32[] intData = (Int32[])vData;
txtData.Text = "";
for (int i = 0; i < intData.Length; i++)
{
txtData.Text += intData[i].ToString() + " ";
}
}
}
else
{
txtData.Text = "ERROR";
}
}
/// <summary>
/// 寫數據
/// </summary>
/// <param name="sender"></param>
private void btnWrite_Click(object sender, EventArgs e)
{
int intAddr = int.Parse(txtFixAddr.Text);
object vData = new object();
/*
[PPI_I] = &H81
[PPI_Q] = &H82
[PPI_M] = &H83
[PPI_V] = &H84
[PPI_S] = 4
[PPI_SM] = 5
*/
PPIV2.PPITYPE DataType = PPIV2.PPITYPE.PPI_V;
switch (cmbDataType.SelectedIndex) //數據類型
{
case 0:
DataType = PPIV2.PPITYPE.PPI_I;
break;
case 1:
DataType = PPIV2.PPITYPE.PPI_Q;
break;
case 2:
DataType = PPIV2.PPITYPE.PPI_M;
break;
case 3： DataType = PPIV2.PPITYPE.PPI_V;
break;
case 4:
DataType = PPIV2.PPITYPE.PPI_S;
break;
case 5:
DataType = PPIV2.PPITYPE.PPI_SM;
break;
}
long lngRet = 0;
if (cmbDataMode.SelectedIndex == 3)
{
float[] fData = new float[100];
fData[0] = float.Parse(txtData.Text);
lngRet = axS7_PPI1.WriteData(int.Parse(txtDataAddr.Text), fData, 1, (PPIV2.PPILEN)cmbDataMode.SelectedIndex, DataType, intAddr);
}
else
{
Int32[] intData = new Int32[100];
intData[0] = Int32.Parse(txtData.Text);
lngRet = axS7_PPI1.WriteData(int.Parse(txtDataAddr.Text), intData, 1, (PPIV2.PPILEN)cmbDataMode.SelectedIndex, DataType, intAddr);
}
if (lngRet != 0)
{
txtData.Text = "ERROR"; }
}

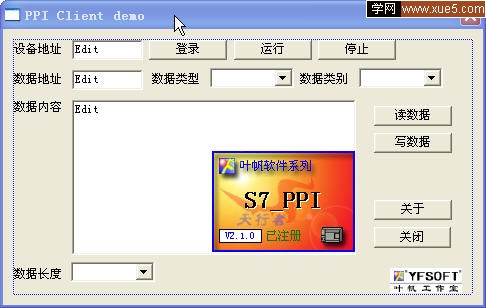

在VC中：
//讀數據
void CPPI_TestDlg::OnReadData()
{
//pCombo->GetLBText (pCombo->GetCurSel (), strType);
long lngFixAddr=0,lngDataAddr=0;
char strAddr[255];
m_FixAddr.GetWindowText(strAddr,255);
sscanf(strAddr,"%ld",&lngFixAddr);
m_DataAddr.GetWindowText(strAddr,255);
sscanf(strAddr,"%ld",&lngDataAddr);
/*
[PPI_I] = &H81
[PPI_Q] = &H82
[PPI_M] = &H83
[PPI_V] = &H84
[PPI_S] = 4
[PPI_SM] = 5
*/
long DataType;
switch (m_DataType.GetCurSel()) //數據類型
{
case 0:
DataType=0x81;
break;
case 1:
break;
case 2:
DataType=0x83;
break;
case 3:
DataType=0x84;
break;
case 4:
DataType=0x4;
break;
case 5:
DataType=0x5;
break;
}
long lngRet;
VARIANT vData;
VariantInit (&vData);
if(m_DataMode.GetCurSel()==3) //浮點數
{
vData.vt = VT_R4 | VT_ARRAY;
vData.parray=SafeArrayCreateVector(VT_R4, 0, 255 );
}
else
{
vData.vt = VT_I4 | VT_ARRAY;
vData.parray=SafeArrayCreateVector(VT_I4, 0, 255 ); //SAFEARRAY vd;
}
lngRet=m_PPI.ReadData(lngDataAddr,&vData,m_DataNum.GetCurSel()+1,m_DataMode.GetCurSel(),DataType,lngFixAddr); if(lngRet==0)
{
CString strData;
if(m_DataMode.GetCurSel()==3) //浮點數
{
float *fData;
SafeArrayAccessData(vData.parray, (void**)&fData );
for(int i=0;i<m_DataNum.GetCurSel()+1;i++) //(int)vData.parray->cbElements
{
CString cData;
cData.Format("%
strData+= cData;
}
SafeArrayUnAccessData(vData.parray);
}
else
{
long *lngData;
SafeArrayAccessData(vData.parray, (void**)&lngData );
for(int i=0;i<m_DataNum.GetCurSel()+1;i++) //(int)vData.parray->cbElements
{
CString cData;
&
strData+= cData;
}
SafeArrayUnAccessData(vData.parray);
}
m_Data.SetWindowText(strData);
}
else
{
m_Data.SetWindowText(_T("ERROR"));
}
SafeArrayUnAccessData(vData.parray);
SafeArrayDestroy(vData.parray);
VariantClear(&vData);
}
//寫數據
void CPPI_TestDlg::OnWrite()
{
long lngFixAddr=0,lngDataAddr=0;
char strAddr[255];
m_FixAddr.GetWindowText(strAddr,255);
sscanf(strAddr,"%ld",&lngFixAddr);
m_DataAddr.GetWindowText(strAddr,255);
sscanf(strAddr,"%ld",&lngDataAddr);
long DataType;
switch (m_DataType.GetCurSel())
{
case 0:
DataType=0x81;
break;
case 1:
DataType=0x82;
break;
case 2:
DataType=0x83;
break;
case 3:
DataType=0x84;
break;
case 4:
DataType=0x4;
break;
case 5:
DataType=0x5;
break;
}
long lngRet;
VARIANT vData;
VariantInit (&vData);
if(m_DataMode.GetCurSel()==3) //浮點數
{
vData.vt = VT_R4 | VT_ARRAY;
vData.parray=SafeArrayCreateVector(VT_R4, 0, 255 );
float *fDatas,fData;
SafeArrayAccessData(vData.parray, (void**)&fDatas );
&n
sscanf(strAddr,"%f",&fData);
fDatas[0]=fData;
SafeArrayUnAccessData(vData.parray);
}
else
{
vData.vt = VT_I4 | VT_ARRAY;
vData.parray=SafeArrayCreateVector(VT_I4, 0, 255 ); //SAFEARRAY vd;
long *lngDatas,lngData;
SafeArrayAccessData(vData.parray, (void**)&lngDatas );
m_Data.GetWindowText(strAddr,255);
sscanf(strAddr,"%ld",&lngData);
lngDatas[0]=lngData;
SafeArrayUnAccessData(vData.parray);
}
lngRet=m_PPI.WriteData(lngDataAddr,(const VARIANT &)vData,1,m_DataMode.GetCurSel(),DataType,lngFixAddr);
if(lngRet!=0)
{
m_Data.SetWindowText(_T("ERROR"));
}
SafeArrayUnAccessData(vData.parray);
SafeArrayDestroy(vData.parray);
VariantClear(&vData);
}
詳細的示例請在下面的鏈接下載：
http://www.sky-walker.com.cn/yefan/PPIV2.rar
早期版本的控件下載鏈接：
http://www.sky-walker.com.cn/yefan/S7_PPI.rar
