隨心所欲產生圖案

編輯：.NET實例教程

要是沒有外部的元件支援，有一些東西是 ASP 無法辦到的，也就是動態產生圖案 - 不管是圖表、橫幅廣告、或是簡單的圖形計數器。幸運的是，這在 ASP.Net 中已經改變了 - 使用內建的方法，圖案可以動態產生以及能夠用最大限度的組態設定能力傳送到 clIEnt 端，且很容易辦到。

使用本文章的原始程式碼必須在 Webserver 安裝 Microsoft .Net Framework SDK。同時我也假設讀者對 C# 程式有一定程度的認識。

產生圖案

在還沒感受到 ASP.NET 龐大壓力下，我做了一個較乏味簡單的指令行程式，然後使用這個原始程式碼作為我們 ASP.NET script 的基礎。所不同的是這個指令行會將圖案儲存為一檔案，而 ASP.Net script 將他送到 clIEnt 端。

現在，我們的範例程式做了什麼？就像一般常見的，一開始我們使用一般喜歡用的 "Hello World" 程式，文字會輸出成一圖案檔，然後圖案會依據目前所選定的字型以及字型大小，產生同樣大小的 "Hello World" 文字（因此，要產生特大的圖像就無法計算）

下面的 Script (pagecounter.cs) 是典型簡單的指令行程式：忽略包裹在周圍的 class ，只有函式 Main執行時會被呼叫，這也就是我們產生圖案所在的程式。

using System;
using System.IO;
using System.Drawing;
using System.Drawing.Imaging;

public class CTestBitmapFunctionality
{
 public static void Main()
 {
  Bitmap newBitmap = null;
  Graphics g = null ;

  try
  {
   Font fontCounter = new Font("Lucida Sans Unicode", 12);

   // calculate size of the string.
   newBitmap = new Bitmap(1,1,PixelFormat.Format32bppARGB);
   g = Graphics.FromImage(newBitmap);
   SizeF stringSize = g.MeasureString("Hello World", fontCounter);
   int nWidth = (int)stringSize.Width;
   int nHeight = (int)stringSize.Height;
   g.Dispose();
   newBitmap.Dispose();

   newBitmap = new Bitmap(nWidth,nHeight,PixelFormat.Format32bppARGB);
   g = Graphics.FromImage(newBitmap);
   g.FillRectangle(new SolidBrush(Color.White),
       new Rectangle(0,0,nWidth,nHeight));

   g.DrawString("Hello World", fontCounter,
        new SolidBrush(Color.Black), 0, 0);

   newBitmap.Save("c:\\test.png", ImageFormat.PNG);
  }
  catch (Exception e)
  {
   Console.WriteLine(e.ToString());
  }
  finally
  {
   if (null != g) g.Dispose();
   if (null != newBitmap) newBitmap.Dispose();
  }
 }
}

這程式做了什麼？不管怎樣，結果圖案 test.png 會儲存在 drive c:

圖案如何產生？為了解原因，我們必須詳細來看一下原始碼。首先，圖案大小必須是和要呈現的文字字型 "Hello World" 大小一樣，因此，我會先計算文字大小，同時為達目的，我使用一個 size 1 x 1 的仿製圖案，當我計算完成，我抓取圖案然後產生一適當的大小圖案。

原始碼中有趣的一點是 Graphics 物件。當我要產生圖像為何需要這物件呢？理由是這是我要畫進去的圖案情境 (context) - 我可以在螢幕、印表機以及記憶體使用圖案情境 - 正確來說就是 Bitmap。圖案情境允許我在任何設備執行繪圖操作 (既時是虛擬的)。

使用 DrawString，我現在可以根據白色背景 (使用 FillRectangle 產生) 的長方形規格輸出文字 "Hello World"。圖案完成了，我必須把它存到磁碟中。曾經有過自己設計過圖案檔格式都知道這是一件困難的事，使用 GDI+ (Graphics Device Interface) 就不是如此 - 我們只要使用一簡單的命令就行了：

newBitmap.Save("c:\\test.png", ImageFormat.PNG);

就這樣了! 只要將 ImageFormat.PNG 交換成 ImageFormat.JPEG，你就能有 jpeg 的檔案。簡單的使用圖案，這就是我們一直想要的。

現在只是有個例外處理有待解釋：一些函式會造成例外（例如，沒有足夠的記憶體來產生圖像）。好的程式設計者必須能夠自行清除，我必須處理釋放 Graphics 和 Bitmap - 而這也就是我在 finally 區塊所做的（因為他總是會被呼叫）。而在 finally 之後程式結束。

理論上來說，這個程式可以運作，但僅在原始碼中，要讓它實際來執行，必須先經過編譯：

csc /R:System.DLL /R:System.Drawing.DLL pagecounter.cs

這樣我們可以產生一 .EXE 檔 pagecounter.exe。注意：這個檔案在系統安裝 Microsoft .Net framework 後才能執行喔！

現在 web server 上的工作

當作指令行應用程式執行起來相當棒，但如果作為 ASP.Net script 就必須使用一些小技巧：

可選擇的文字 (例如，計數器)
可選擇的文字顏色
可選擇的背景顏色
可選擇的字型
可選擇的字型大小

如果有人感到這有點困難的話，你可以先看一下這個圖案的 ASP.Net script 檔案 (pagecounter.ASPx) 的原始碼原始碼。我所必須做的是加入一些錯誤處理程式碼來檢查傳送的驗證參數。這可說是必須改變的最大部分。

另外必須做的是將圖案送到 clIEnt 端，而不是將它寫入成為一個檔案。這個新部分如下：

MemoryStream tempStream = new MemoryStream();
newBitmap.Save(tempStream,ImageFormat.PNG);

Response.ClearContent();
Response.ContentType = "image/png";
Response.BinaryWrite(tempStream.ToArray());
Response.End();

我只是將圖案放入記憶體緩衝區，然後傳送到這個熟悉的函式 BinaryWrite 是為位元組，同時：我需要這個函式 ClearContent，因為在這 Script 的最上部分有 Import 指令會送出空白列到 clIEnt 端，使得 PNG 圖檔無效。

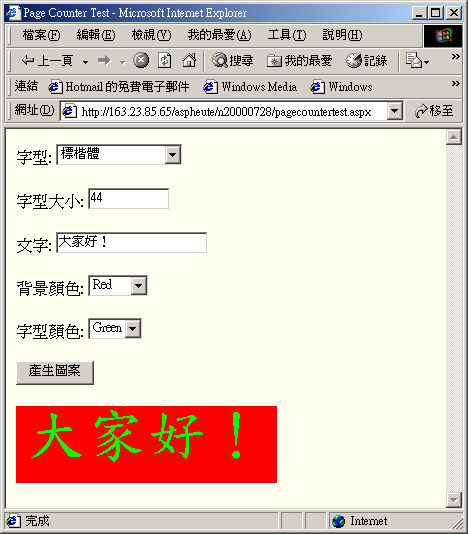

如果你有仔細看一下原始碼，將會注意到我已經傳送所有可選擇的參數作為 querystring 參數。這樣參數可能太長，因此向我這樣的懶人，我自己建構了一個看起來舒適一點的表單 (form)，這樣我就能測試各種不同的值

〔註〕這張圖案原先文字是德文，我在自己機器上測試將文字轉成中文，因此，下載原始檔是使用德文，你必須自己改成中文字。

這個 ASP.Net page (pagecountertest.ASPx) 更棒的是我可以在同一個網頁獲得圖案。這個 form 的原始碼已經包含許多 server 端的 ASP.NET 控制項 (controls)。這意味著可作為將來文章中的開胃菜，在 ASP.Net 架構中對於 form 的處理以及驗證，會有詳盡說明。
