Kinect for Windows SDK開發入門(十八)Kinect Interaction交互控件

編輯:關於.NET

今年三月份發布了1.7版本的SDK,這一版本的SDK較前一版本最大的變化是添加了Kinect Interactions 和 Kinect Fusion。Kinect Interactions 提供了一些新的帶有姿勢識別的控件如 push-to-press 按鈕, grip-to-pan 列表控件, 而且支持多用戶,同時二個人進行的交互,這些新添加的控件能夠非常方便的集成到應用程序中,極大的簡化了開發和調試過程。

1.7 SDK中新增的第二個功能是去年在Build 2012大會上提到的Kinect Fusion,他能夠使我們能快速的創建對象的3D模型,能夠用到3D打印,建模,工業設計以及虛擬現實中去。

在Kinect Developer ToolKit中,提供了ControlBasic-WPF, Kinect Interactions和Kinect Fusion的Demo,其中後兩個Demo對計算機的屏幕分辨率和顯卡的要求比較高,運行Kinect Interactions需要1920*1080的分辨率,而Kinect Fusion則需要良好的GPU才能進行實時渲染。

基於以上原因,本文簡要展示Kinect Interactions中提供的新的控件和交互方式。

一 建立必要環境

創建工程之前,您需要到官網上下載最新的1.7 SDK和Developer Toolkit。首先打開Visual Studio創建一個簡單的WPF桌面應用程序,然後添加Microsoft.Kinect.dll , Kinect.Toolkit.dll, Kinect.Toolkit.Controls.dll和Kinect.Toolkit.Interaction.dll 引用,這些dll一般在安裝目錄下,我的機器上是C:\Program Files\Microsoft SDKs\Kinect\下面。

使用KinectSensorChooser控件初始化Kinect傳感器

在Microsoft.Kinect.Toolkit.Controls命名空間下,最先用到的控件可能就是KinectSensorChooserUI,它用來指示當前Kinect的工作狀態,提示用戶Kinect傳感器是否工作正常,比如是否斷線,是否插到了錯誤的USB接口上了等等。

要添加這個控件,首先在主窗體中,添加以下命名空間:

xmlns:k="http://schemas.microsoft.com/kinect/2013"

然後,在主窗體中添加KinectSensorChooserUI控件,代碼如下:

<Grid>

<k:KinectSensorChooserUI HorizontalAlignment="Center" VerticalAlignment="Top" Name="sensorChooserUi" />
</Grid>

在cs代碼中,我們需要初始化KinectSensorChooser控件對象:

private KinectSensorChooser sensorChooser;

然後在主窗體的構造函數中注冊OnLoad事件:

public MainWindow()
{
    InitializeComponent();
    Loaded += OnLoaded;
}

創建OnLoaded的委托方法:

private void OnLoaded(object sender, RoutedEventArgs e)
{
    this.sensorChooser = new KinectSensorChooser();
    this.sensorChooser.KinectChanged += SensorChooserOnKinectChanged;
    this.sensorChooserUi.KinectSensorChooser = this.sensorChooser;
    this.sensorChooser.Start();
}

如果傳感器的狀態發生改變,比如關閉或者初始化完成,將會觸發SensorChooserOnKinectChanged事件。現在為了演示方便,就用MessageBox彈出提示信息:

private void SensorChooserOnKinectChanged(object sender, KinectChangedEventArgs args)
{
    MessageBox.Show(args.NewSensor == null ? "No Kinect" : args.NewSensor.Status.ToString());
}

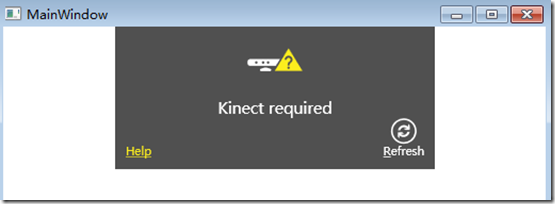

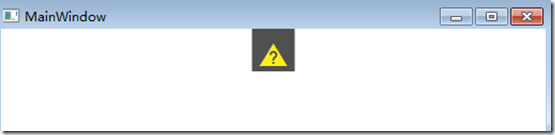

現在運行系統。如果沒有將Kinect連接電腦上,您將會看到:

在這種情況下,sensorChooser.Kinect ==null,如果將鼠標移動到這個小方框上,他會咱開提供更多的信息以及進一步操作的提示:

這些SDK都幫你封裝好了,自己寫的話,可能需要花些時間。上面的help連接會鏈到K4W的官網上去。

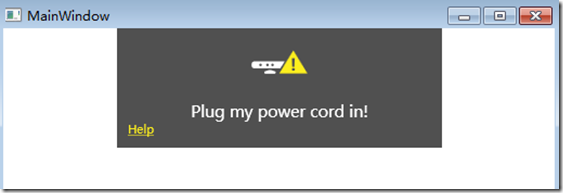

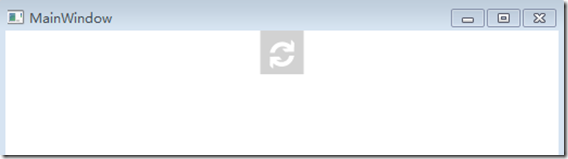

現在如果將Kinect傳感器的USB連到電腦上,如果Kinect的電源線不連接,則會出現下列提示:

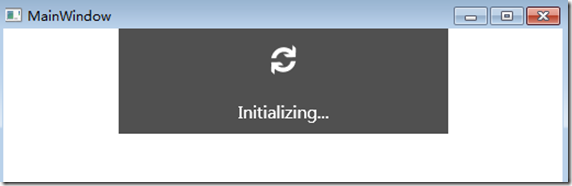

現在把電源插上,現在KinectSensorChooserUI就會切換到初始化的模式下,將鼠標以上去,回展開提示正在初始化:

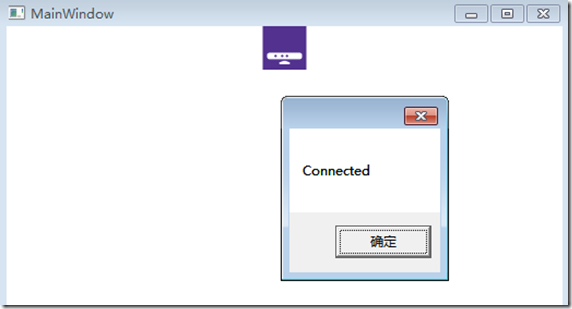

稍等一會兒,初始化完成之後,就可以看到Kinect的圖標 ,然後狀態變為初始化成功,這時回調方法就會執行,彈出MessageBox對話框。初始化完成之後,這個圖標就會從界面上消失,直到Kinect的狀態再次發生改變:

這個圖標在Kinect Developer Kit中的Demo以及Kinect Studio中很多地方都用到,如果將該控件稍加改造添加到您的應用程序中去,是不是很人性化,很簡單呢。

KinectSensorChooserUI控件根據不同的狀態會嘗試給予用戶相應的提示,切換一下USB口,檢查Kinect的電源線是否連好等等。

建立Kinect交互的基本環境

現在我們已經連上Kinect了,可以開始進行一些交互的基本設置。現在將SensorChooserOnKinectChanged 事件代碼補全:

private void SensorChooserOnKinectChanged(object sender, KinectChangedEventArgs args)
{
    bool error = false;
    if (args.OldSensor != null)
    {
        try
        {
            args.OldSensor.DepthStream.Range = DepthRange.Default;
            args.OldSensor.SkeletonStream.EnableTrackingInNearRange = false;
            args.OldSensor.DepthStream.Disable();
            args.OldSensor.SkeletonStream.Disable();
        }
        catch (InvalidOperationException)
        {
            // KinectSensor might enter an invalid state while enabling/disabling streams or stream features.
            // E.g.: sensor might be abruptly unplugged.
            error = true;
        }
    }

    if (args.NewSensor != null)
    {
        try
        {
            args.NewSensor.DepthStream.Enable(DepthImageFormat.Resolution640x480Fps30);
            args.NewSensor.SkeletonStream.Enable();

            try
            {
                args.NewSensor.DepthStream.Range = DepthRange.Near;
                args.NewSensor.SkeletonStream.EnableTrackingInNearRange = true;
                args.NewSensor.SkeletonStream.TrackingMode = SkeletonTrackingMode.Seated;
            }
            catch (InvalidOperationException)
            {
                // Non Kinect for Windows devices do not support Near mode, so reset back to default mode.
                args.NewSensor.DepthStream.Range = DepthRange.Default;
                args.NewSensor.SkeletonStream.EnableTrackingInNearRange = false;
            }
        }
        catch (InvalidOperationException)
        {
            error = true;
            // KinectSensor might enter an invalid state while enabling/disabling streams or stream features.
            // E.g.: sensor might be abruptly unplugged.
        }
    }
}

上面的代碼可以處理舊的Kinect傳感器拔掉,連上新的傳感器並開啟深度和骨骼數據流的情景,在開發中我們可能會同時連接多個傳感器。在try代碼中,我們試圖開啟近景模式,如果用戶采用的xbox傳感器,則不支持,那麼轉到一般的模式下。一般情況下,開啟近景模式方便調試和用戶近距離使用。
二 Kinect交互控件

Kinect Region 控件

要想使用 Kinect Interaction,需要在界面上添加一個KinectRegion容器類。KinectRegion是WPF中使用Kinect Interaction進行交互的關鍵元素。它是其它Kinect interaction 控件的容器。KinectRegion也負責展示和移動手形圖標,即用戶的手部骨骼點在界面上的展現。應用程序主界面上可以有多個KinectRegion,但是每個KinectRegion不能夠嵌套,每一個KinectRegion中可以有自己的Kinect sensor 對象。

現在,添加一個KinectRegion對象到主窗體上:

<k:KinectRegion Name="kinectRegion"></k:KinectRegion>

然後,設置kinectRegion的KinectSensor屬性到我們獲取的kinectSensor上:

if (!error)

kinectRegion.KinectSensor = args.NewSensor;

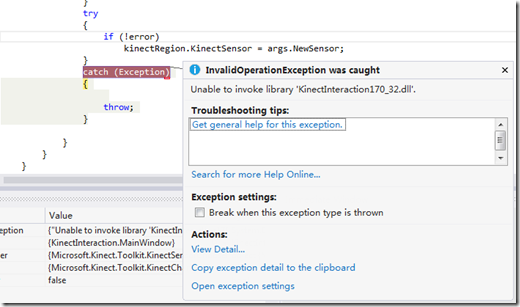

如果運行程序,則會提示錯誤:

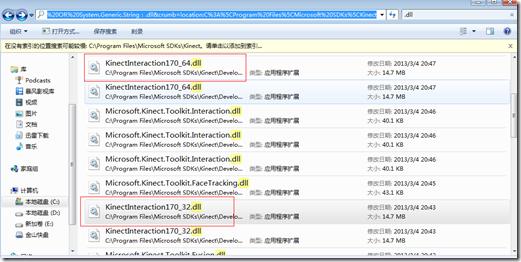

這個錯誤很常見,提示找不到KinectInteraction170_32.dll。在哪裡去找呢? 最簡單的辦法是到K4W SDK 的安裝路徑下面去查找,找到後,根據當前操作系統的版本,將32位或者64位的dll拷貝到項目的輸出路徑。

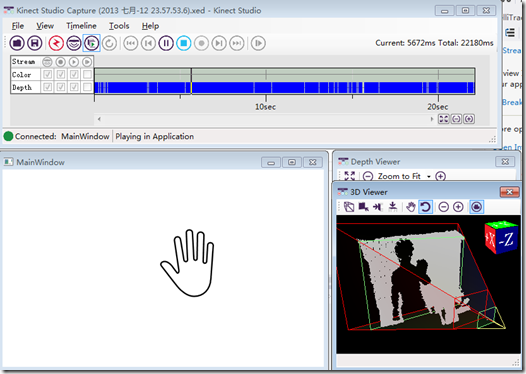

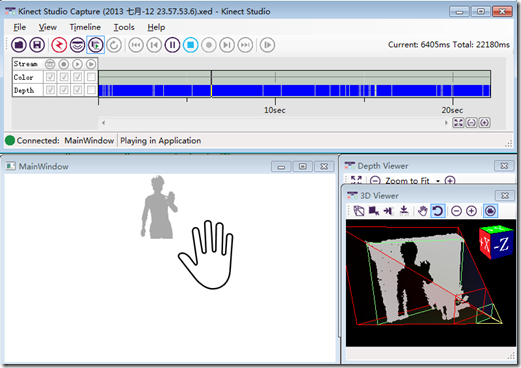

再次運行程序,可能需要10-20s的事件來初始化識別,如果一切正常,則會在應用程序上顯示手形光標:

為了截圖和演示,這裡有個小技巧,因為要演示,演示的時候必須距離Kinect一定的距離,這樣手夠不著鍵盤的PrintScreen鍵,所以推薦大家使用Kinect Studio 來錄制Kinect獲取的數據,然後播放該數據來對Kinect應用程序進行調試,這樣可以極大提高調試的效率,不必每次都站在Kinect前面進行操作。我先把動作錄下來,然後進行截屏或者錄屏制作動畫,這樣方便很多。

KinectUserViewer控件

有時在應用程序中,我們希望能夠顯示用戶自己的影像,以便給予一些反饋,在Kinect.Toolkit.Controls中有KinectUserViewer控件, 可以使用該控件來展示人物的深度影像,要使用它,需要在主界面上定義一個KinectUserViewer對象:

<k:KinectUserViewer VerticalAlignment="Top" HorizontalAlignment="Center"  k:KinectRegion.KinectRegion="{Binding ElementName=kinectRegion}" Height="100" />

KinectUserViewer展示的是人物在Kinect中的深度影像數據,如果看不到影像,那麼表示當前Kinect沒有追蹤到你,這時應當試著移動來讓Kinect追蹤到你。運行程序,還是使用剛才Kinect Studio錄制到的數據,這時您可以看到自己在Kinect視場中的人物深度影像。

前面的控件用來展現了當前的Kinect狀態,手形位置,以及人物在kinect中的深度影像,這些都可以給用戶一些全局的反饋,表示當前系統運行正常,現在我們要使用一些基本的控件來真正的和應用程序來進行交互。

KinectTileButton

首先要介紹的是KinectTileButton控件,他也是最簡單的一個控件,有點兒像Win8 裡面的Metro貼片,他其實是一個普通的button控件,只不過通過Kinect用手來模擬鼠標的行為,現在我們添加一個KinectTileButton到界面上來玩玩。

<k:KinectTileButton Label="Press me!" Click="ButtonOnClick"></k:KinectTileButton>

然後在click事件裡面寫一些提示:

private void ButtonOnClick(object sender, RoutedEventArgs e)
{
    MessageBox.Show("You clicked me!");
}

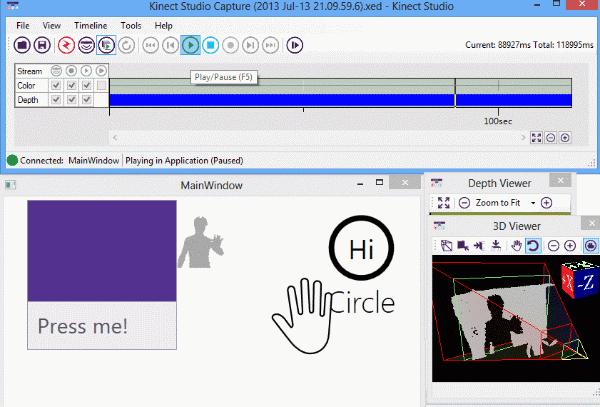

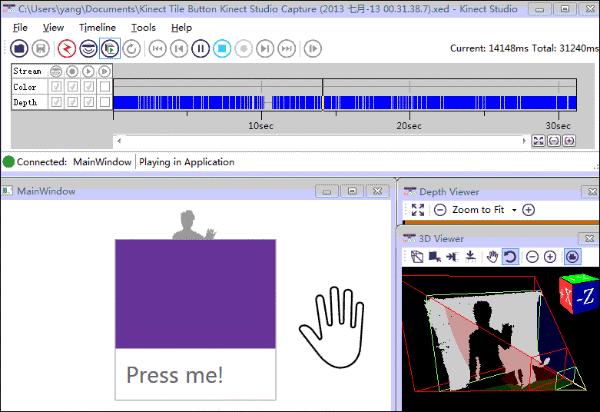

當我們的手沒有接觸到該控件的時候,他默認為藍色。當手移動到按鈕上時,按鈕會變大,並且手形圖標周圍會出現陰影,以顯示當前處於懸浮狀態。然後我們將手掌像Kinect方向推,會發現手形圖標會根據距離Kinect的距離遠近來產生動畫,表示我們正在產生“壓”按鈕的動作。當達到一定的深度阈值時,表示用戶已經按下按鈕,手形圖標會變色,並且會觸發Click事件。

KinectCircleButton

KinectCircleButton和KinectTileButton類似,只不過按鈕的形狀是圓形的,這個可以從名字中可以看出來。要把KinectCircleButton添加到已有的界面布局中,我們需要稍微調整一下。KinectRegion是一個內容控件,表示裡面只能有一個子控件,但是,這個子控件可以是一個包含其他容器如Grid或者StackPanel的控件。現在我們需要將之前的KinectTileButton包含到一個Grid控件中,然後將KinectTileButton移到左邊,然後在右邊添加一個KinectCircleButton控件。

<k:KinectCircleButton Label="Circle" HorizontalAlignment="Right" Height="200" VerticalAlignment="Top" Click="ButtonOnClick" >Hi</k:KinectCircleButton>

重復以上動作,可以看到相似的動畫效果:

查看本欄目

需要指出的是,這兩個控件也可以用鼠標進行操作。

KinectScrollViewer

在K4W 1.7 SDK之前,要實現使用Kinect浏覽列表,並選擇是比較困難的,但是在最新的1.7 SDK中推出的KinectScrollViewer控件極大地簡化了這一操作。現在,我們在窗體底部放置一個KinectScrollViewer。將下面的代碼添加到KinectRegion內部的Grid中:

<k:KinectScrollViewer VerticalScrollBarVisibility="Disabled" HorizontalScrollBarVisibility="Auto" VerticalAlignment="Bottom">
    <StackPanel Orientation="Horizontal" Name="scrollContent" />
</k:KinectScrollViewer>

這個控件就像WPF中的標准ScrollViewer一樣。裡面有一個StackPanell用來放置滾動的內容,這兩個控件組合可以使得內容水平滾動,現在在StackPanel中放置一些KinectCircleButtons.

for (int i = 1; i < 20; i++)
{
    var button = new KinectCircleButton
    {
        Content = i,
        Height = 200
    };

    int i1 = i;
    button.Click +=
        (o, args) => MessageBox.Show("You clicked button #" + i1);

    scrollContent.Children.Add(button);
}

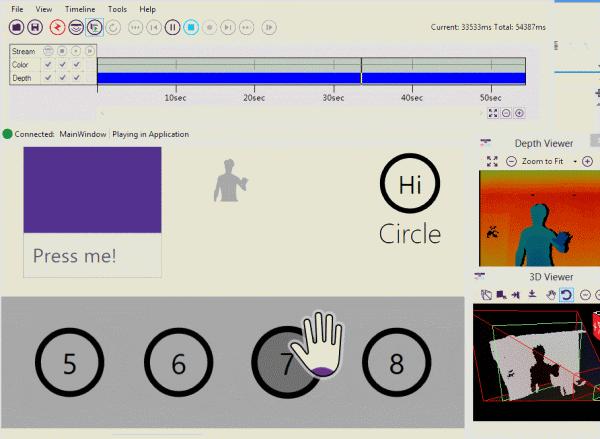

現在運行程序,如下圖動畫所示,剛開始的時候,可以看到下面的KinectCircleButton;當手移動手到滾動區域,顏色發生變化;然後合上手指,握拳,手勢圖標會發生變化,表示你當前正在對KinectScrollViewer做抓取操作,移動拳頭,KinectScrollViewer控件會把手勢圖標貼到控件上,就像我們的手指在觸摸屏上操作那樣,然後裡面的button會跟著手勢的移動而移動,定位好了之後,放開拳頭,就停止移動,這個時候, 對著想要的按鈕,將手往前壓,就會像前面的控件那樣觸發Click事件。

說點兒題外話,上面的這個動畫錄制的有點兒大,有5M多,導致我在Windows Live Write中往博客園中發布的時候,總是提示如下500錯誤:

谷歌了一下,有的說是圖片太大的緣故,於是下載了一個叫Ulead Gif Animator的編輯GIF動畫的軟件,刪掉了一些重復幀,並縮小了尺寸。再次發布就沒有這個錯誤了。

三 結語

本文簡要介紹了Kinect for Windows 1.7 SDK中引入的Kinect Interactions功能及相關控件,這些具有Kinect屬性的控件極大地簡化了我們將Kinect功能添加到應用程序中去的難度,使得我們能夠通過Kinect更快更好的創建炫酷的Kinect應用程序。本文的代碼下載(http://files.cnblogs.com/yangecnu/KinectInteraction.rar),由於大小關系,代碼中沒有放置KinectInteraction170_32.dll或者KinectInteraction170_64.dll 這兩個dll,您自己安裝SDK後拷貝到對應目錄下運行即可,希望本文對您了解1.7 版 SDK 中的Kinect Interactions 相關控件有所幫助。
