細算起來，已經有好幾個月沒有真正的寫過文章了。近半年以來，一直忙於我的第一本WCF專著《WCF技術剖析》的寫作，一直無暇管理自己的Blog。到目前為止《WCF技術剖析（卷1）》的寫作暫告一段落，初步預計於下個月由武漢博文視點出版。在《WCF技術剖析》寫作期間，對WCF又有了新的感悟，為此以書名開始本人的第三個WCF系列。本系列的目的在於對《WCF技術剖析》的補充，會對書中的一些內容進行展開講述，同時會囊括很多由於篇幅的原因忍痛割棄的內容。
本系列的第一篇，我將會對WCF的基本架構作一個大致的講解。不過，一改傳統對WCF的工作流程進行平鋪直敘，我將另辟蹊徑，借助於我們熟悉的ASP.NET作為請求處理平台，通過一個簡單的托管程序模擬整個WCF客戶端和服務端的架構。
WCF框架處理流程和涉及的組件
我們的模擬程序將你搭建一個迷你版的WCF框架，為了展示WCF整個處理流程中使用到一些特殊組件。我們首先來簡單介紹一下對於一個簡單的WCF服務調用，WCF的客戶端和服務端框架的處理流程，和該流程的每一個階段都使用那些重要組件。
下面的列表列出了WCF服務端框架對於處理一個簡單的WCF服務調用請求所提供的功能，以及相應的功能承載的組件：
請求消息的接收和回復消息的發送：服務端在傳輸層監聽與接收來自客戶的請求，並將經過編碼後的回復消息通過傳輸層發送到客戶端
請求消息的解碼和回復消息的編碼：將接收到的字節數組通過解碼生成請求消息對象，並將回復消息通過編程轉化成字節組。消息的編碼和解碼通過MessageEncoder完成，而MessageEncoderFactory負責創建該對象
請求消息的反序列化和回復消息的序列化：對請求消息進行反序列化，為服務操作的執行生成相應的輸入參數，以及將服務操作執行的結果（返回值或者ref/out參數）序列化，並生成回復消息。序列化和反序列化通過DispatchMessageFormatter完成
服務對象的創建：創建或者激活服務對象實例，InstanceProvider用於服務對象的創建或獲取
服務操作的執行：調用創建的服務對象的操作方法，並傳入經過反序列化生成的輸入參數。OperationInvoker完成對服務操作的最終執行
較之服務端的流程，客戶端的流程顯得相對簡單，僅僅包含以下三個必需的階段：
請求消息的序列化和回復消息的反序列化：生成請求消息並將輸入參數序列化到請求消息中，以及對回復消息進行反序列化，轉化成方法調用的返回值或者ref/out參數。序列化和反序列化通過ClienthMessageFormatter完成
請求消息的編碼和回復消息的解碼：對請求消息進行編碼生成字節數組供傳輸層發送，以及將傳輸層接收到的字節數組解碼生成恢復消息。消息的編碼和解碼通過MessageEncoder完成，而MessageEncoderFactory負責創建該對象
請求消息的發送和回復消息的接收：在傳輸層將經過編碼的請求消息發送到服務端，以及將接收來自服務端的恢復消息

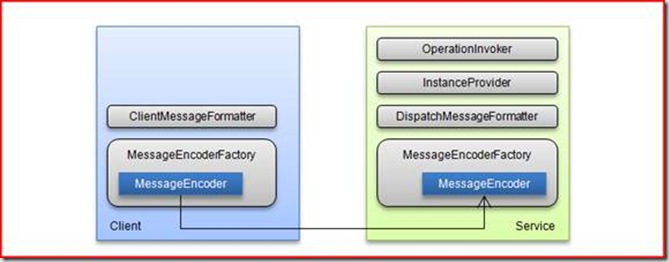

圖1 精簡版WCF客戶端與服務端組件
圖1反映了進行服務調用的必要步驟和使用到的相關WCF組件。在本案例演示中，我們需要做的就是手工創建這些組件，並通過我們自己的代碼利用它們搭建一個簡易版的WCF框架。如果讀者能夠對本案例的實現有一個清晰的理解，相信對於整個WCF的框架就不會感到陌生了。

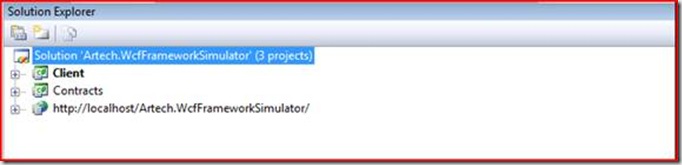

圖2顯示了本案例解決方案的基本結構，總共分三個項目。Contracts用於定義服務契約，被服務端和客戶端引用。客戶端通過一個Console應用模擬，而服務端則通過一個ASP.NET Website實現。
圖2 WCF框架模擬案例應用結構
步驟一、通過服務契約類型創建相關組件
WCF在整個服務調用生命周期的不同階段，會使用到不同的組件。我們通過一個方法將服務端和客戶端所需的所有組件都創建出來，為此，我們在Contracts項目中添加了一個Utility類型，在Create<T>方法中創建所有的組件並通過輸出參數的形式返回，泛型類型T表示的是服務契約類型。在該方法中，輸出參數encoderFactory被服務端和客戶端用於消息的編碼和解碼，clientFormatters和dispatchFormatters以字典的形式包含了基於服務操作的IClientMessageFormatter和IDispatchMessageFormatter，其中clientFormatters和dispatchFormatters的Key分別為操作名稱和操作對應的Action。同樣通過字典形式返回的operationInvokers和methods用於在服務端執行相應的操作方法，Key同樣為操作對應的Action。
1: public static class Utility
2: {
3: public static void Create<T>(out MessageEncoderFactory encoderFactory,
4: out IDictionary<string, IClientMessageFormatter> clientFormatters,
5: out IDictionary<string, IDispatchMessageFormatter> dispatchFormatters,
6: out IDictionary<string, IOperationInvoker> operationInvokers,
7: out IDictionary<string, MethodInfo> methods)
8: {
9: //省略實現
10: }
11: }
具體的實現如下，由於在WCF框架中使用的MessageEncoderFactory（TextMessageEncoderFactory）、MessageFormatter（DataContractSerializerOperationFormatter）和OperationInvoker（SyncMethodInvoker）都是一些內部類型，所以只能通過反射的方式創建它們。而操作名稱和Action也主要通過反射的原理解析應用在服務方法上的OperationContractAttribute得到。
1: public static void Create<T>(out MessageEncoderFactory encoderFactory,
2: out IDictionary<string, IClientMessageFormatter> clientFormatters,
3: out IDictionary<string, IDispatchMessageFormatter> dispatchFormatters,
4: out IDictionary<string, IOperationInvoker> operationInvokers,
5: out IDictionary<string, MethodInfo> methods)
6: {
7: //確保類型T是應用了ServiceContractAttribute的服務契約
8: object[] attributes = typeof(T).GetCustomAttributes(typeof(ServiceContractAttribute), false);
9: if (attributes.Length == 0)
10: {
11: throw new InvalidOperationException(string.Format("The type \"{0}\" is not a ServiceContract!", typeof(T).AssemblyQualifiedName));
12: }
13:
14: //創建字典保存IClientMessageFormatter、IDispatchMessageFormatter、IOperationInvoker和MethodInfo
15: clientFormatters = new Dictionary<string, IClientMessageFormatter>();
16: dispatchFormatters = new Dictionary<string, IDispatchMessageFormatter>();
17: operationInvokers = new Dictionary<string, IOperationInvoker>();
18: methods = new Dictionary<string, MethodInfo>();
19:
20: //MessageEncoderFactory
21: string encoderFactoryType = "System.ServiceModel.Channels.TextMessageEncoderFactory,System.ServiceModel, Version=3.0.0.0, Culture=neutral, PublicKeyToken=b77a5c561934e089";
22: encoderFactory = (MessageEncoderFactory)Activator.CreateInstance(Type.GetType(encoderFactoryType), MessageVersion.Default, Encoding.UTF8, int.MaxValue, int.MaxValue, new XmlDictionaryReaderQuotas());
23:
24: //得到OperationDecription列表
25: string defaultNamespace = "http://tempuri.org/";
26: ServiceContractAttribute serviceAttribute = (ServiceContractAttribute)attributes[0];
27: string serviceNamepace = string.IsNullOrEmpty(serviceAttribute.Namespace) ? defaultNamespace : serviceAttribute.Namespace;
28: string serviceName = string.IsNullOrEmpty(serviceAttribute.Name) ? typeof(T).Name : serviceAttribute.Name;
29: var operations = ContractDescription.GetContract(typeof(T)).Operations;
30:
31: //得到具體的IClientMessageFormatter、IDispatchMessageFormatter和IOperationInvoker的具體類型
32: //IClientMessageFormatter+IDispatchMessageFormatter：DataContractSerializerOperationFormatter
33: //IOperationInvoker：SyncMethodInvoker
34: string formatterTypeName = "System.ServiceModel.Dispatcher.DataContractSerializerOperationFormatter,System.ServiceModel, Version=3.0.0.0, Culture=neutral, PublicKeyToken=b77a5c561934e089";
35: Type formatterType = Type.GetType(formatterTypeName);
36: ConstructorInfo formatterConstructor = formatterType.GetConstructor(new Type[] { typeof(OperationDescription), typeof(DataContractFormatAttribute), typeof(DataContractSerializerOperationBehavior) });
37: string operationInvokerTypeName = "System.ServiceModel.Dispatcher.SyncMethodInvoker,System.ServiceModel, Version=3.0.0.0, Culture=neutral, PublicKeyToken=b77a5c561934e089";
38: Type operationInvokerType = Type.GetType(operationInvokerTypeName);
39:
40: foreach (MethodInfo method in typeof(T).GetMethods())
41: {
42: attributes = method.GetCustomAttributes(typeof(OperationContractAttribute), true);
43: if (attributes.Length > 0)
44: {
45: OperationContractAttribute operationAttribute = (OperationContractAttribute)attributes[0];
46: string operationName = string.IsNullOrEmpty(operationAttribute.Name) ? method.Name : operationAttribute.Name;
47: //通過OperationContractAttribute得到Action
48: string action;
49: if (string.IsNullOrEmpty(operationAttribute.Action))
50: {
51: action = string.Format("{0}{1}/{2}", serviceNamepace, serviceName, operationName);
52: }
53: else
54: {
55: action = operationAttribute.Action;
56: }
57:
58: OperationDescription operation = operations.Where(op => op.Name == operationName).ToArray<OperationDescription>()[0];
59: //通過反射創建DataContractSerializerOperationFormatter對象
60: object formatter = formatterConstructor.Invoke(new object[] { operation, new DataContractFormatAttribute(), null });
61: clientFormatters.Add(operationName, formatter as IClientMessageFormatter);
62: dispatchFormatters.Add(action, formatter as IDispatchMessageFormatter);
63:
64: //通過反射創建SyncMethodInvoker對象
65: IOperationInvoker operationInvoker = (IOperationInvoker)Activator.CreateInstance(operationInvokerType, method);
66: operationInvokers.Add(action, operationInvoker);
67: methods.Add(action, method);
68: }
69: }
步驟二、創建服務契約和實現服務
接下來為本案例創建一個服務契約和實現該契約。服務契約定義在Contracts項目，具體的服務實現在模擬服務端的ASP.NET Web站點中。簡單起見，依然沿用計算服務的例子。
1: [ServiceContract(Namespace = "http://www.artech.com/")]
2: public interface ICalculator
3: {
4: [OperationContract]
5: double Add(double x, double y);
6: }
1: public class CalculatorService : ICalculator
2: {
3: public double Add(double x, double y)
4: {
5: return x + y;
6: }
7: }
步驟三、實現服務端對服務調用請求的處理
我們通過一個ASP.NET的Web Page來模擬WCF服務端對服務請求的處理，下面的Calculator類型相關的代碼實際上就是Calculator.aspx的後台代碼（Code Behind）。整個處理流程不算復雜。在構造函數中，調用Utility的Create<ICalculator>方法，將所需的組件進行初始化，而具體的服務調用請求處理的邏輯在直接寫在Web Page的Load事件中。
首先，通過MessageCoderFactory創建MessageEncoder對接收到的以HttpRequest形式體現的服務調用請求進行解碼，並生成請求消息。通過請求消息得到當前服務操作的Action屬性後，在初始化過程中得到的基於服務契約所有MethodInfo列表中，根據該Action得到當前操作對應的MethodInfo對象。借助於MethodInfo對象得到操作方法的輸入參數和輸出參數數量後，創建兩個對象數組，分別用於保存通過DispatchMessageFormatter對象對於請求消息進行反序列化得到的輸入參數，和通過OperationInvoker執行操作方法得到的輸出參數。在OperationInvoker執行操作方法之前，通過反射的方式直接創建服務對象，這一步在真正的WCF框架中是通過InstanceProvider實現的。
通過OperationInvoker執行操作方法的結果有兩種形式：返回值和輸出參數（包括引用參數）。它們通過被傳入DispatchMessageFormatter被序列化並生成回復消息對象。回復消息通過MessageCoderFactory創建MessageEncoder進行編碼後通過HttpResponse返回。
1:
2: ublic partial class Calculator : System.Web.UI.Page
3:
4: private static MessageVersion messageversion = MessageVersion.Default;
5: private static MessageEncoderFactory encoderFactory;
6: private static IDictionary<string, IDispatchMessageFormatter> dispatchFormatters;
7: private static IDictionary<string, IOperationInvoker> operationInvokers;
8: private static IDictionary<string, MethodInfo> methods;
9:
10: protected Calculator()
11: {
12: IDictionary<string, IClientMessageFormatter> clientFormatters;
13: Utility.Create<ICalculator>(out encoderFactory, out clientFormatters, out dispatchFormatters, out operationInvokers, out methods);
14: }
15:
16: protected void Page_Load(object sender, EventArgs e)
17: {
18: //對HttpPRequest進行解碼生成請求消息對象
19: Message request = encoderFactory.Encoder.ReadMessage(this.Request.InputStream, int.MaxValue, "application/soap+xml; charset=utf-8");
20:
21: //通過請求消息得到代表服務操作的Action
22: string action = request.Headers.Action;
23:
24: //通過Action從MethodInfo字典中獲取服務操作對應的MethodInfo對象
25: MethodInfo method = methods[action];
26:
27: //得到輸出參數的數量
28: int outArgsCount = 0;
29: foreach (var parameter in method.GetParameters())
30: {
31: if (parameter.IsOut)
32: {
33: outArgsCount++;
34: }
35: }
36:
37: //創建數組容器，用於保存請求消息反序列後生成的輸入參數對象
38: int inputArgsCount = method.GetParameters().Length - outArgsCount;
39: object[] parameters = new object[inputArgsCount];
40: dispatchFormatters[action].DeserializeRequest(request, parameters);
41:
42: List<object> inputArgs = new List<object>();
43: object[] outArgs = new object[outArgsCount];
44: //創建服務對象，在WCF中服務對象通過InstanceProvider創建
45: object serviceInstance = Activator.CreateInstance(typeof(CalculatorService));
46: //執行服務操作
47: object result = operationInvokers[action].Invoke(serviceInstance, parameters, out outArgs);
48: //將操作執行的結果（返回值或者輸出參數）序列化生成回復消息
49: Message reply = dispatchFormatters[action].SerializeReply(messageversion, outArgs, result);
50: this.Response.ClearContent();
51: this.Response.ContentEncoding = Encoding.UTF8;
52: this.Response.ContentType = "application/soap+xml; charset=utf-8";
53: //對回復消息進行編碼，並將編碼後的消息通過HttpResponse返回
54: encoderFactory.Encoder.WriteMessage(reply, this.Response.OutputStream);
55: this.Response.Flush();
56: }
57:
步驟四、實現客戶端對服務調用請求的處理
由於在客戶端對服務請求的處理是通過一個RealProxy（ServiceChannelFactory）實現的,為了真實模擬WCF處理框架，在這裡通過一個自定義RealProxy來實現客戶端相關的服務調用請求的處理。下面代碼中定義的ServiceRealProxy<IContract>就是這樣一個自定義RealProxy。
用於處理服務調用請求的相關組件對象，比如MessageEncoderFactory和IClientMessageFormatter字典，以及所需的屬性，比如消息的版本和服務的目的地址，通過構造函數指定。而具體的請求處理實現在重寫的Invoke方法之中。首先通過解析應用在當前方法的上面的OperationContractAttribute得到服務操作的名稱，以此為Key從IClientMessageFormatter字典中得到當前服務操作對應的IClientMessageFormatter對象。當前操作方法調用的輸入參數通過IClientMessageFormatter對象進行序列化後生成請求消息。為請求消息添加必要的尋址報頭後，通過MessageEncoderFactory創建的MessageEncoder對請求消息進行編碼。經過編碼的消息以HttpRequest的形式發送到服務端，從而完成了服務調用請求的發送。
服務調用的結果通過HttpResponse的形式返回後，先通過MessageEncoder對其解碼，並生成回復消息。回復消息通過IClientMessageFormatter進行反序列化後，在消息中以XML InfoSet實行體現的結果被轉化成具體的對象，這些對象被最終影射為方法調用的返回值和輸出參數（包含引用參數）。
1: namespace Artech.WcfFrameworkSimulator.Client
2: {
3: public class ServiceRealProxy<IContract> : RealProxy
4: {
5: private Uri _remoteAddress;
6: private IDictionary<string, IClientMessageFormatter> _messageFormatters;
7: private MessageVersion _messageVersion = MessageVersion.Default;
8: private MessageEncoderFactory _messageEncoderFactory;
9:
10: public ServiceRealProxy(MessageVersion messageVersion, Uri address, IDictionary<string, IClientMessageFormatter> messageFormaters, MessageEncoderFactory messageEncoderFactory)
11: : base(typeof(IContract))
12: {
13: object[] attribute = typeof(IContract).GetCustomAttributes(typeof(ServiceContractAttribute), false);
14: if (attribute.Length == 0)
15: {
16: throw new InvalidOperationException(string.Format("The type \"{0}\" is not a ServiceContract!", typeof(IContract).AssemblyQualifiedName));
17: }
18: this._messageVersion = messageVersion;
19: this._remoteAddress = address;
20: this._messageFormatters = messageFormaters;
21: this._messageEncoderFactory = messageEncoderFactory;
22: }
23:
24: public override IMessage Invoke(IMessage msg)
25: {
26: IMethodCallMessage methodCall = (IMethodCallMessage)msg;
27:
28: //Get Operation name.
29: object[] attributes = methodCall.MethodBase.GetCustomAttributes(typeof(OperationContractAttribute), true);
30: if (attributes.Length == 0)
31: {
32: throw new InvalidOperationException(string.Format("The method \"{0}\" is not a valid OperationContract.", methodCall.MethodName));
33: }
34: OperationContractAttribute attribute = (OperationContractAttribute)attributes[0];
35: string operationName = string.IsNullOrEmpty(attribute.Name) ? methodCall.MethodName : attribute.Name;
36:
37: //序列化請求消息
38: Message requestMessage = this._messageFormatters[operationName].SerializeRequest(this._messageVersion, methodCall.InArgs);
39:
40: //添加必要的WS-Address報頭
41: EndpointAddress address = new EndpointAddress(this._remoteAddress);
42: requestMessage.Headers.MessageId = new UniqueId(Guid.NewGuid());
43: requestMessage.Headers.ReplyTo = new EndpointAddress("http://www.w3.org/2005/08/addressing/anonymous");
44: address.ApplyTo(requestMessage);
45:
46: //對請求消息進行編碼，並將編碼生成的字節發送通過HttpWebRequest向服務端發送
47: HttpWebRequest webRequest = (HttpWebRequest)HttpWebRequest.Create(this._remoteAddress);
48: webRequest.Method = "Post";
49: webRequest.KeepAlive = true;
50: webRequest.ContentType = "application/soap+xml; charset=utf-8";
51: ArraySegment<byte> bytes = this._messageEncoderFactory.Encoder.WriteMessage(requestMessage, int.MaxValue, BufferManager.CreateBufferManager(long.MaxValue, int.MaxValue));
52: webRequest.ContentLength = bytes.Array.Length;
53: webRequest.GetRequestStream().Write(bytes.Array, 0, bytes.Array.Length);
54: webRequest.GetRequestStream().Close();
55: WebResponse webResponse = webRequest.GetResponse();
56:
57: //對HttpResponse進行解碼生成回復消息.
58: Message responseMessage = this._messageEncoderFactory.Encoder.ReadMessage(webResponse.GetResponseStream(), int.MaxValue);
59:
60: //回復消息進行反列化生成相應的對象，並映射為方法調用的返回值或者ref/out參數
61: object[] allArgs = (object[])Array.CreateInstance(typeof(object), methodCall.ArgCount);
62: Array.Copy(methodCall.Args, allArgs, methodCall.ArgCount);
63: object[] refOutParameters = new object[GetRefOutParameterCount(methodCall.MethodBase)];
64: object returnValue = this._messageFormatters[operationName].DeserializeReply(responseMessage, refOutParameters);
65: MapRefOutParameter(methodCall.MethodBase, allArgs, refOutParameters);
66:
67: //通過ReturnMessage的形式將返回值和ref/out參數返回
68: return new ReturnMessage(returnValue, allArgs, allArgs.Length, methodCall.LogicalCallContext, methodCall);
69: }
70:
71: private int GetRefOutParameterCount(MethodBase method)
72: {
73: int count = 0;
74: foreach (ParameterInfo parameter in method.GetParameters())
75: {
76: if (parameter.IsOut || parameter.ParameterType.IsByRef)
77: {
78: count++;
79: }
80: }
81: return count;
82: }
83:
84: private void MapRefOutParameter(MethodBase method, object[] allArgs, object[] refOutArgs)
85: {
86: List<int> refOutParamPositionsList = new List<int>();
87: foreach (ParameterInfo parameter in method.GetParameters())
88: {
89: if (parameter.IsOut || parameter.ParameterType.IsByRef)
90: {
91: refOutParamPositionsList.Add(parameter.Position);
92: }
93: }
94: int[] refOutParamPositionArray = refOutParamPositionsList.ToArray();
95: for (int i = 0; i < refOutArgs.Length; i++)
96: {
97: allArgs[refOutParamPositionArray[i]] = refOutArgs[i];
98: }
99: }
100: }
101: }
在真正的WCF客戶端框架下，客戶端通過ChannelFactory<T>創建服務代理對象進行服務的調用，在這裡我們也創建一個完成相似功能的工廠類型: SerivceProxyFactory<T>，泛型類型T代表服務契約類型。
用於創建服務代理的Create方法很簡單：先通過Utility.Create<T>方法創建客戶端進行服務調用必須的相關組件對象，通過這些對象連同該方法的參數（消息版本和服務目的地址）創建ServiceRealProxy<T>對象，最終返回的是該RealProxy的TransparentProxy。
1: namespace Artech.WcfFrameworkSimulator.Client
2: {
3: public static class SerivceProxyFactory<T>
4: {
5: public static T Create(MessageVersion messageVersion, Uri remoteAddress)
6: {
7: MessageEncoderFactory encoderFactory;
8: IDictionary<string, IClientMessageFormatter> clientFormatters;
9: IDictionary<string, IDispatchMessageFormatter> dispatchFormatters;
10: IDictionary<string, IOperationInvoker> operationInvokers;
11: IDictionary<string, MethodInfo> methods;
12: Utility.Create<T>(out encoderFactory, out clientFormatters, out dispatchFormatters, out operationInvokers, out methods);
13: ServiceRealProxy<T> realProxy = new ServiceRealProxy<T>(messageVersion, remoteAddress, clientFormatters, encoderFactory);
14: return (T)realProxy.GetTransparentProxy();
15: }
16: }
17: }
那麼在最終的客戶端代碼中就可以借助SerivceProxyFactory<T>創建服務代理進行服務調用了，而這裡服務的目標地址實際上是上面用於模擬WCF服務端框架的.aspx Web Page的地址。
1: namespace Artech.WcfFrameworkSimulator.Client
2: {
3: class Program
4: {
5: static void Main(string[] args)
6: {
7: ICalculator calculator = SerivceProxyFactory<ICalculator>.Create(MessageVersion.Default, new Uri("http://localhost/Artech.WcfFrameworkSimulator/Calculator.aspx"));
8: double result = calculator.Add(1, 2);
9: Console.WriteLine("x + y = {2} when x = {0} and y = {1}", 1, 2, result);
10: }
11: }
12: }
執行結果：
1: x + y = 3 when x = 1 and y = 2
本文配套源碼： http://www.bianceng.net/dotnet/201210/530.htm
