WF 4.0基礎篇(十六) CompensableActivity補償

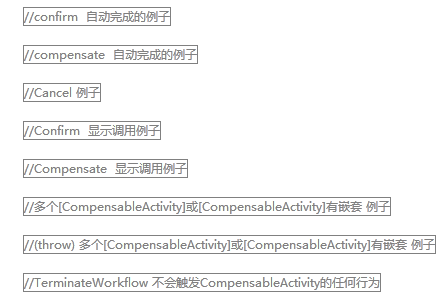

本文例子說明

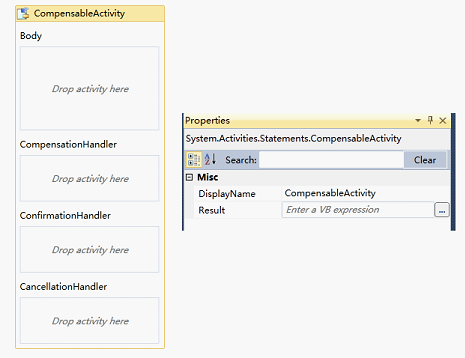

CompensableActivity 補償容器

補償使用戶可以指定對基於身體活動的成功完成後發生的活動的活動而須采取糾正行動

CompensableActivity 補償容器

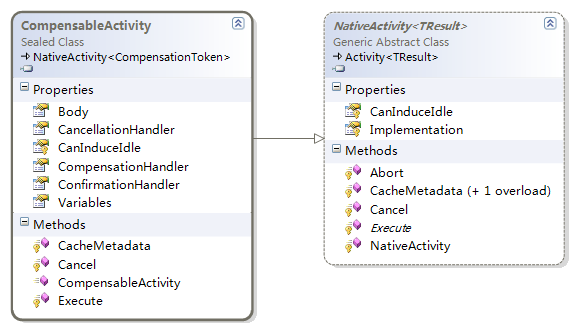

類名 System.Activities.Statements.CompensableActivity 文件 System.Activities.dll 結構說明 繼承 NativeActivity<CompensationToken>

是一個 sealed類

override 了 [CacheMetadata方法] 與 [Execute方法] 與[Cancel]

override 了 [CanInduceIdle 屬性]

[Variables] 屬性 的類型為[Collection<Variable>]

[Body] 屬性 的類型為[Activity]

[CancellationHandler] 屬性 的類型為[Activity]

[CompensationHandler] 屬性 的類型為[Activity]

[ConfirmationHandler] 屬性 的類型為[Activity]

返回值為 System.Activities.Statements.CompensationToken

功能說明 [CompensableActivity]中可以定義變量

[CompensableActivity] 是補償容器,在[CompensableActivity] 中的如下四個容器

[Body]容器,主體

[CancellationHandler]容器,產生[Cancel]行為時調用

[CompensationHandler]容器,當顯式調用[Compensate]或流程異常完成時調用

[ConfirmationHandler]容器,當顯式調用[Confirm]或流程正常完成時調用

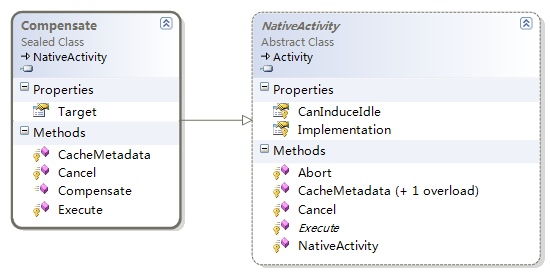

Compensate 補償

類名 System.Activities.Statements.Compensate 文件 System.Activities.dll 結構說明 繼承 NativeActivity

是一個 sealed類

override 了 [CacheMetadata方法] 與 [Execute方法] 與[Cancel]

[Target] 屬性 的類型為[System.Activities.Statements.CompensationToken]

功能說明 [Compensate 補償] 用來顯式調用[ CompensableActivity] 的 [CompensationHandler]

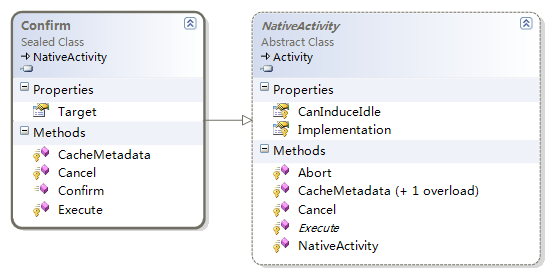

Confirm 確認

類名 System.Activities.Statements.Confirm 文件 System.Activities.dll 結構說明 繼承 NativeActivity

是一個 sealed類

override 了 [CacheMetadata方法] 與 [Execute方法]與[Cancel]

[Target] 屬性 的類型為[System.Activities.Statements.CompensationToken]

功能說明 [Confirm 確認]用來顯式調用[ CompensableActivity] 的 [ConfirmationHandler]

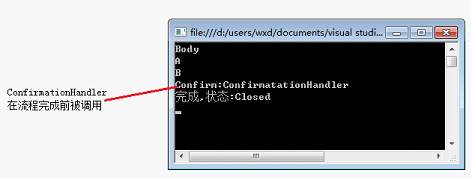

CompensableActivity容器 自動執行 ConfirmationHandler 的自動執行

當流程完成時會自動調用所有[CompensableActivity]中的ConfirmationHandler

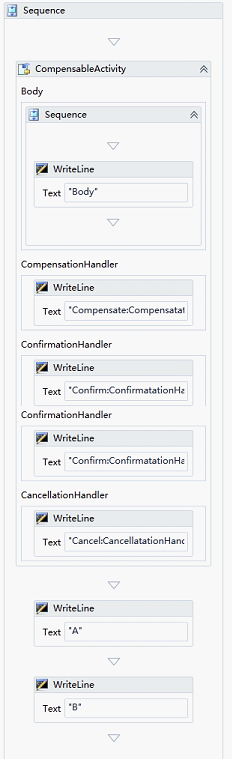

流程

宿主

//==============================================================
static　void　workflowCompleted(WorkflowApplicationCompletedEventArgs　e)
{
System.Console.WriteLine("完成,狀態:{0}",　e.CompletionState.ToString());
}
static　void　aborted(WorkflowApplicationAbortedEventArgs　e)
{
System.Console.WriteLine("aborted　,Reason:{0}",　e.Reason.Message);
}
static　UnhandledExceptionAction　unhandledExceptionl(WorkflowApplicationUnhandledExceptionEventArgs　e)
{
System.Console.WriteLine("unhandledException:{0}",　e.UnhandledException.Message);
return　UnhandledExceptionAction.Cancel;
}
//==============================================================
static　void　confirmWorkflow()
{
WorkflowApplication　instance　=　new　WorkflowApplication(new　ConfirmWorkflow());
instance.Completed　=　new　Action<WorkflowApplicationCompletedEventArgs>(workflowCompleted);
instance.OnUnhandledException　=　unhandledExceptionl;
instance.Aborted　=　aborted;
instance.Run();
}

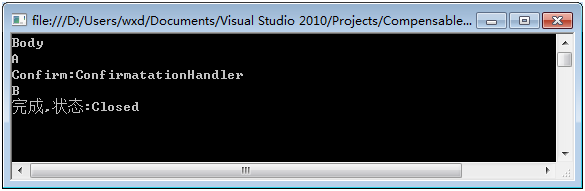

結果

CompensationHandler 的自動執行

只有為 [實例.OnUnhandledException]指定[ UnhandledExceptionAction.Cancel]時

當流程在[CompensableActivity]的外部產生異常,才會自動調用[CompensableActivity]中的CompensationHandler

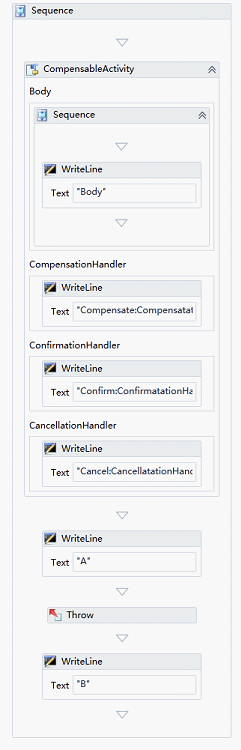

流程

宿主

//==============================================================
static　void　workflowCompleted(WorkflowApplicationCompletedEventArgs　e)
{
System.Console.WriteLine("完成,狀態:{0}",　e.CompletionState.ToString());
}
static　void　aborted(WorkflowApplicationAbortedEventArgs　e)
{
System.Console.WriteLine("aborted　,Reason:{0}",　e.Reason.Message);
}
static　UnhandledExceptionAction　unhandledExceptionl(WorkflowApplicationUnhandledExceptionEventArgs　e)
{
System.Console.WriteLine("unhandledException:{0}",　e.UnhandledException.Message);
return　UnhandledExceptionAction.Cancel;
}
//==============================================================
static　void　compensateWorkflow()
{
WorkflowApplication　instance　=　new　WorkflowApplication(new　CompensateWorkflow());
instance.Completed　=　new　Action<WorkflowApplicationCompletedEventArgs>(workflowCompleted);
instance.OnUnhandledException　=　unhandledExceptionl;
instance.Aborted　=　aborted;
instance.Run();
}

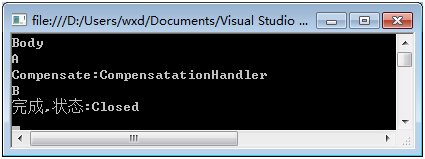

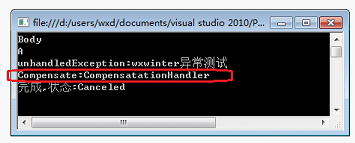

結果

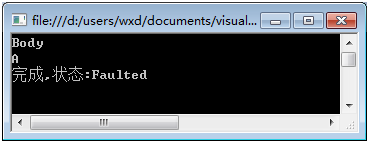

不為 [實例.OnUnhandledException]指定[ UnhandledExceptionAction.Cancel]時

CancellationHandler 的使用

只有為 [實例.OnUnhandledException]指定[ UnhandledExceptionAction.Cancel]時

當流程在[CompensableActivity]的[Body]部分產生異常,才會自動調用[CompensableActivity]中的CompensationHandler

CancellationHandler與 CompensationHandler的區別

1.當異常發生在[CompensableActivity]外部時,會調用 [CompensationHandler]

2.當異常發生在[CompensableActivity.Body]部分時,會調用 [CancellationHandler]

3.[CompensationHandler]可以被[Compensate] 顯示調用

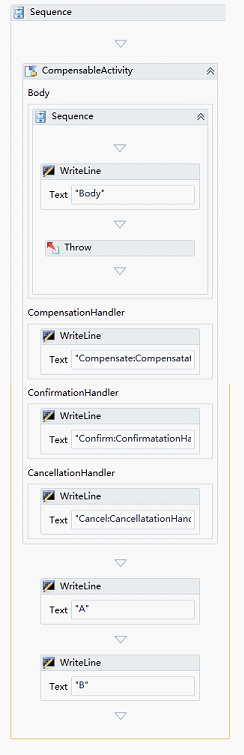

流程

宿主

//==============================================================
static　void　workflowCompleted(WorkflowApplicationCompletedEventArgs　e)
{
System.Console.WriteLine("完成,狀態:{0}",　e.CompletionState.ToString());
}
static　void　aborted(WorkflowApplicationAbortedEventArgs　e)
{
System.Console.WriteLine("aborted　,Reason:{0}",　e.Reason.Message);
}
static　UnhandledExceptionAction　unhandledExceptionl(WorkflowApplicationUnhandledExceptionEventArgs　e)
{
System.Console.WriteLine("unhandledException:{0}",　e.UnhandledException.Message);
return　UnhandledExceptionAction.Cancel;
}
//==============================================================
#region　//Cancel　例子　
static　void　cancelWorkflow()
{
WorkflowApplication　instance　=　new　WorkflowApplication(new　CancelWorkflow());
instance.Completed　=　new　Action<WorkflowApplicationCompletedEventArgs>(workflowCompleted);
instance.OnUnhandledException　=　unhandledExceptionl;
instance.Aborted　=　aborted;
instance.Run();
}
#endregion

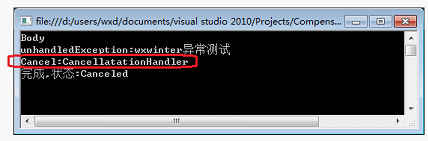

結果

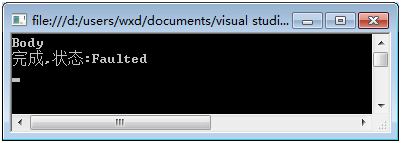

不為 [實例.OnUnhandledException]指定[ UnhandledExceptionAction.Cancel]時

CompensableActivity 顯示調用

使用[Confirm]可以顯示調用[CompensableActivity]的[ConfirmationHandler]部分

使用[Compensate]可以顯示調用[CompensableActivity]的[CompensationHandler]部分

要顯示調用[CompensableActivity],需要定義一個[ System.Activities.Statements.CompensationToken]型變量,將 [CompensableActivity]的[Result]綁定到該變量上.再將[Confirm]或[Compensate]的[Target]屬性綁定到該變量上即可實現顯示調用

一個[CompensableActivity]只能被調用一次.調用兩次以上會出錯

如果[Confirm]調用後,[Compensate]再調用會出錯

如果[Compensate]調用後,[Confirm]再調用會出錯

[Confirm]或[Compensate]調用後,不會再被自動調用

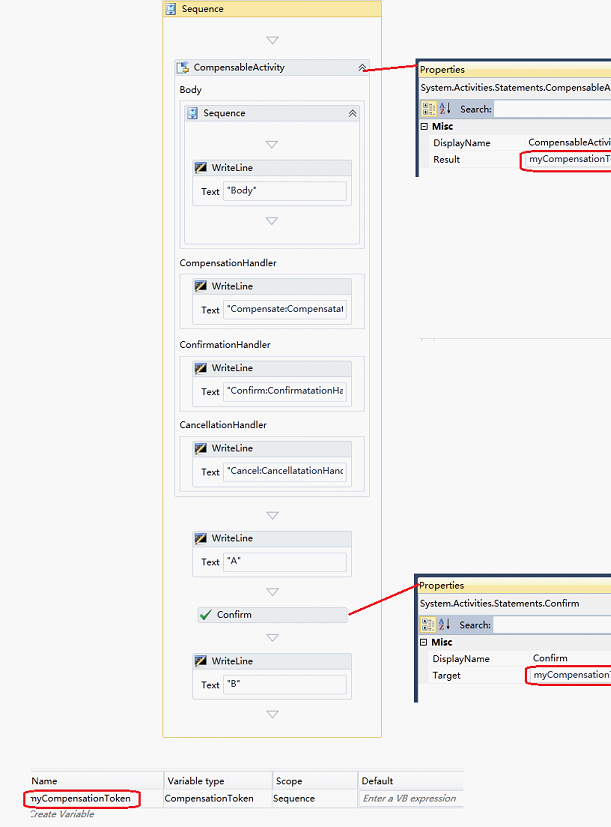

Confirm 的使用

當在流程中用[Confirm]調用其所對應的[CompensableActivity]的[ConfirmationHandler]時,[ConfirmationHandler]中的內容會被立 即執行,這與自動調用不同

流程

宿主

//==============================================================
static　void　workflowCompleted(WorkflowApplicationCompletedEventArgs　e)
{
System.Console.WriteLine("完成,狀態:{0}",　e.CompletionState.ToString());
}
static　void　aborted(WorkflowApplicationAbortedEventArgs　e)
{
System.Console.WriteLine("aborted　,Reason:{0}",　e.Reason.Message);
}
static　UnhandledExceptionAction　unhandledExceptionl(WorkflowApplicationUnhandledExceptionEventArgs　e)
{
System.Console.WriteLine("unhandledException:{0}",　e.UnhandledException.Message);
return　UnhandledExceptionAction.Cancel;
}
//==============================================================
static　void　confirmCallWorkflow()
{
WorkflowApplication　instance　=　new　WorkflowApplication(new　ConfirmCallWorkflow());
instance.Completed　=　new　Action<WorkflowApplicationCompletedEventArgs>(workflowCompleted);
instance.OnUnhandledException　=　unhandledExceptionl;
instance.Aborted　=　aborted;
instance.Run();
}

結果

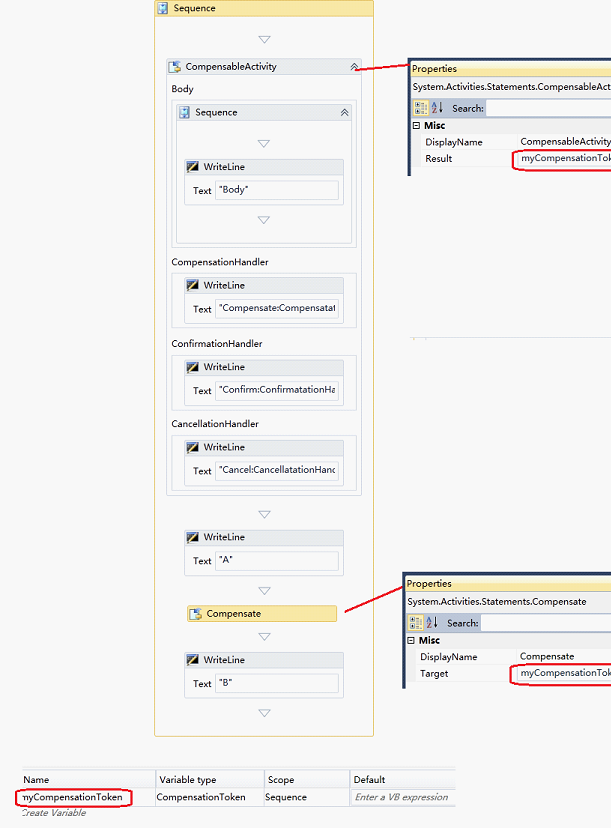

Compensate 的使用

當在流程中用[Compensate]調用其所對應的[CompensableActivity]的[CompensationHandle]時,[CompensationHandle]中的內容會被立 即執行,這與自動調用不同

顯示調用[Compensate]時,不需要為 [實例.OnUnhandledException]指定[ UnhandledExceptionAction.Cancel]

流程

宿主

//==============================================================
static　void　workflowCompleted(WorkflowApplicationCompletedEventArgs　e)
{
System.Console.WriteLine("完成,狀態:{0}",　e.CompletionState.ToString());
}
static　void　aborted(WorkflowApplicationAbortedEventArgs　e)
{
System.Console.WriteLine("aborted　,Reason:{0}",　e.Reason.Message);
}
static　UnhandledExceptionAction　unhandledExceptionl(WorkflowApplicationUnhandledExceptionEventArgs　e)
{
System.Console.WriteLine("unhandledException:{0}",　e.UnhandledException.Message);
return　UnhandledExceptionAction.Cancel;
}
//==============================================================
static　void　compensateCallWorkflow()
{
WorkflowApplication　instance　=　new　WorkflowApplication(new　CompensateCallWorkflow());
instance.Completed　=　new　Action<WorkflowApplicationCompletedEventArgs>(workflowCompleted);
instance.OnUnhandledException　=　unhandledExceptionl;
instance.Aborted　=　aborted;
instance.Run();
}

結果

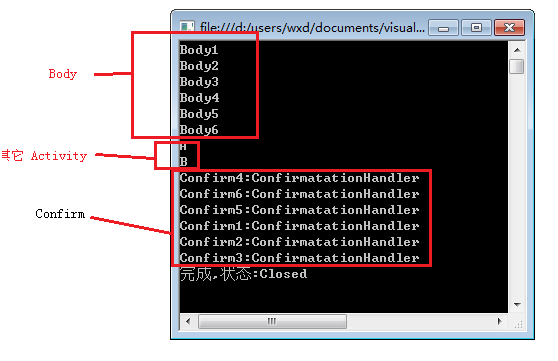

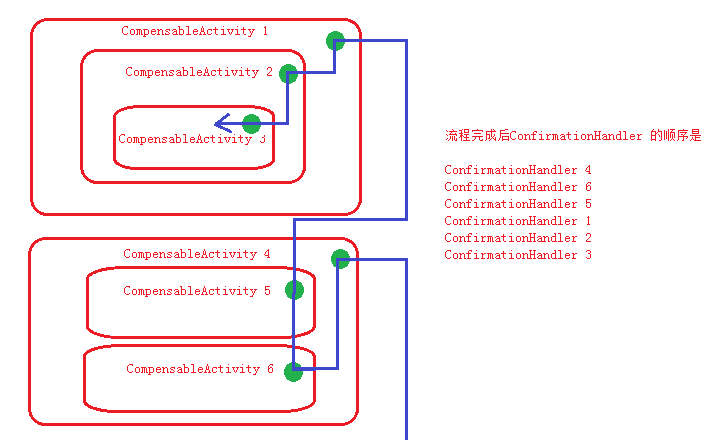

多個/嵌套 CompensableActivity 容器 無異常時

如果有多個[CompensableActivity]或[CompensableActivity]有嵌套時,[ConfirmationHandler]執行順序是:

在同級別容器中,是從下向上[ConfirmationHandler],在嵌套容器中是從外向內[ConfirmationHandler]

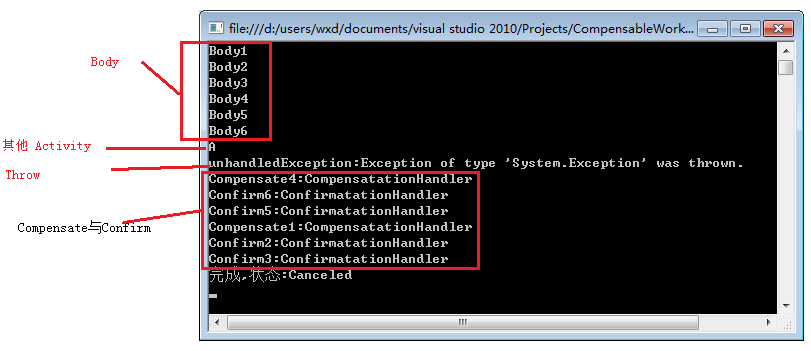

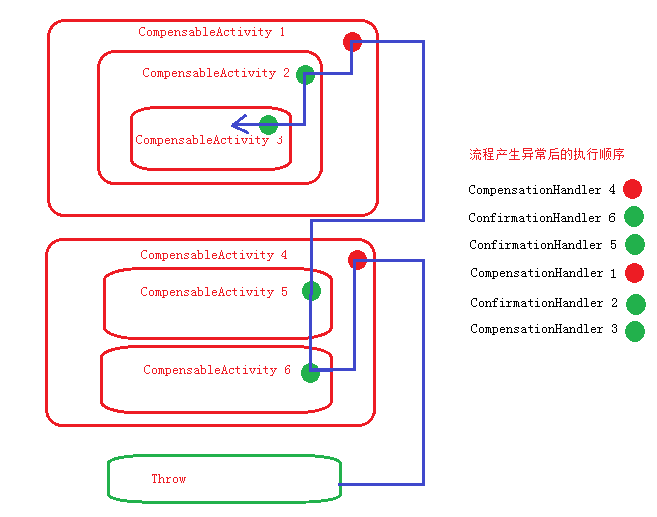

有異常,但異常不在CompensableActivity中時

如果有多個[CompensableActivity]或[CompensableActivity]有嵌套時,[ConfirmationHandler]與[CompensationHandler]執行順序 是:

1.如果產生異常的[Activity]與[CompensableActivity]在同級別容器中,則該級別的[CompensableActivity]會執行 [ConfirmationHandler].

[CompensableActivity]嵌套的[CompensableActivity]會執行[ConfirmationHandler]

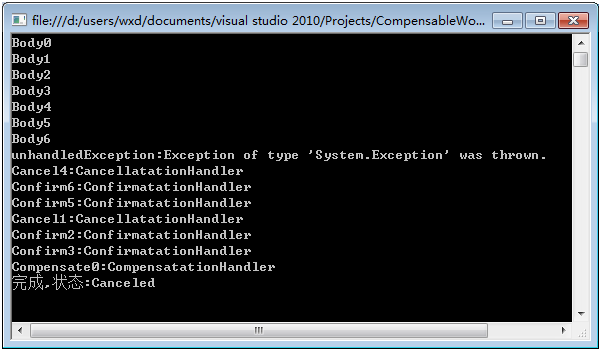

異常在CompensableActivity中時

如果有多個[CompensableActivity]或[CompensableActivity]有嵌套時,[ConfirmationHandler][CompensationHandler]與 [CancellationHandler]執行順序是:

1.如果產生異常的[Activity]與[CompensableActivity]在同級別容器中,則該級別的[CompensableActivity]會執行 [ConfirmationHandler].

[CompensableActivity]嵌套的[CompensableActivity]會執行[ConfirmationHandler]

2.如果產生異常的[Activity]與[CompensableActivity]具有[父子孫]的直接層級關系,會調用這些具有[父子孫]直接層級關系 [CompensableActivity]的[CancellationHandler]

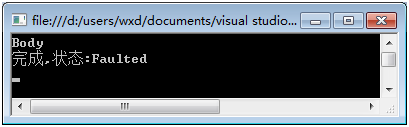

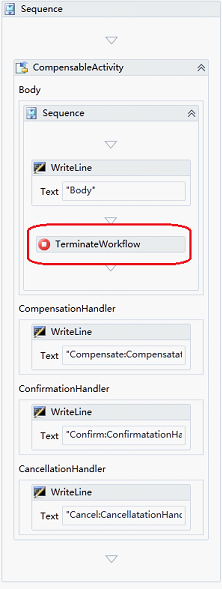

TerminateWorkflow 不會觸發CompensableActivity的任何行為

流程

宿主

//==============================================================
static　void　workflowCompleted(WorkflowApplicationCompletedEventArgs　e)
{
System.Console.WriteLine("完成,狀態:{0}",　e.CompletionState.ToString());
}
static　void　aborted(WorkflowApplicationAbortedEventArgs　e)
{
System.Console.WriteLine("aborted　,Reason:{0}",　e.Reason.Message);
}
static　UnhandledExceptionAction　unhandledExceptionl(WorkflowApplicationUnhandledExceptionEventArgs　e)
{
System.Console.WriteLine("unhandledException:{0}",　e.UnhandledException.Message);
return　UnhandledExceptionAction.Cancel;
}
//==============================================================
#region　//Terminate　例子
static　void　terminateWorkflow()
{
WorkflowApplication　instance　=　new　WorkflowApplication(new　TerminateWorkflow());
instance.Completed　=　new　Action<WorkflowApplicationCompletedEventArgs>(workflowCompleted);
instance.OnUnhandledException　=　unhandledExceptionl;
instance.Aborted　=　aborted;
instance.Run();
}
#endregion

結果

源碼：http://files.cnblogs.com/foundation/CompensableWorkflow.rar
