WF4.0實戰（十四）：ASP.NET結合WF4.0完整示例

有網友問如何在web中使用WF。今天我將實現一個完整的示例。這個示例將包括WF4.0的大部分知識點。包括：

1、持久化服務

2、跟蹤服務

3、自定義擴展

4、WCF Workflow Service

5、WorkflowServiceHost

6、使用Interop活動去調用WF3.0工作流程

效果：

我先描述一下這個示例的功能，然後演示一下這個示例的功能，然後進一步的說明如何去實現。

這個示例是一個任務隊列，這個示例在客戶端有兩個aspx頁面。一個是用於用戶輸入請求的頁面，這個請求會根據你選擇的分類將這個 任務分入到不同的任務隊列。第二個頁面用於處理這些請求。這些不同分類的隊列有兩種處理方式，沒一個隊列對應一種處理方式，一種是 大家熟知的先進先出的方式。每次都是處理最先提交的請求，程序自動遷出最老的任務給你處理，第二種是，你選擇這個任務隊列，程序就 會顯示這個隊列所有的任務，然後你選擇一個任務進行處理。

這個示例中一定有四個任務隊列：Product，Service，Marketing，General。這些任務隊列的處理方式，你可以自己設置。當你提交一 個請求之後，程序會根據的你在第一個頁面上選擇的分類將這個請求歸入不同的隊列。在再第二個頁面進行處理。第二個頁面的處理方式有 三種：

第一種：將這個任務指定到另外一個任務隊列中

第二種：不指定給另外一個處理隊列，直接處理，流程結束

第三種：取消處理，將從任務隊列中取出的任務歸還回去

當你采用第一種方式處理的時候。就將這個任務規劃到另外一個隊列當中。此時，你需要在另外的這個隊列中將任務遷出然後進行處理 ，處理方式也是以上三種。如果你選擇第二種，流程完成。

這個例子有點類似工作流中的加簽流程。你可以無限的加簽。

以上是簡單的描述示例的功能，下面我將用截圖的方式展示一下這個示例：

登錄界面：

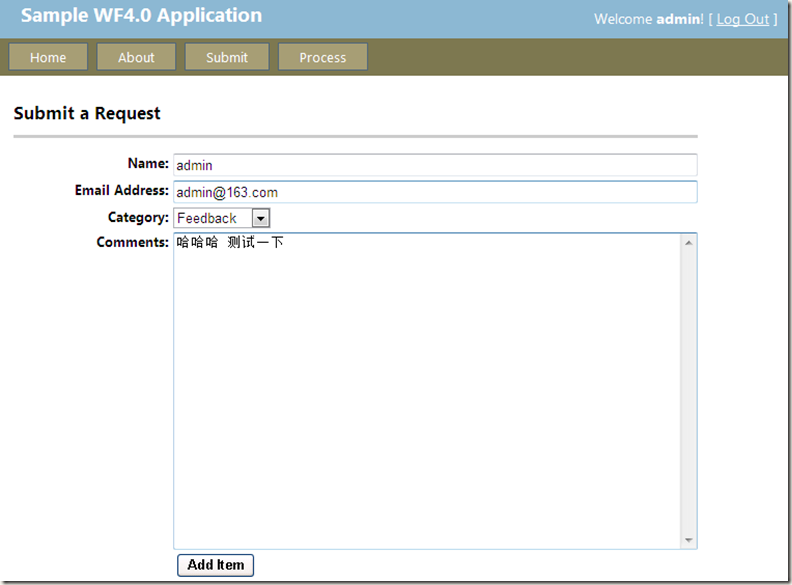

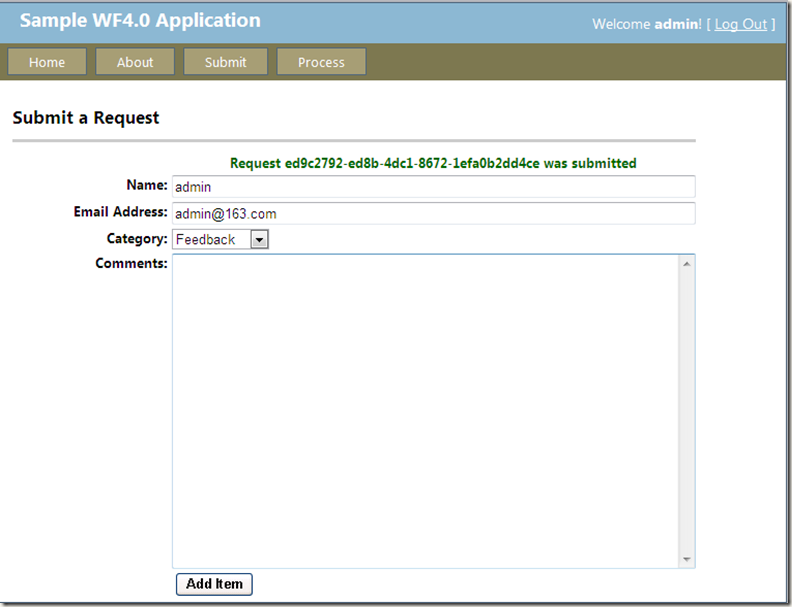

點擊導航條上的Submit，在Category下拉框中選擇一項，填寫Comments，點擊提交，如下圖:

流程啟動成功，顯示Guid，如下圖：

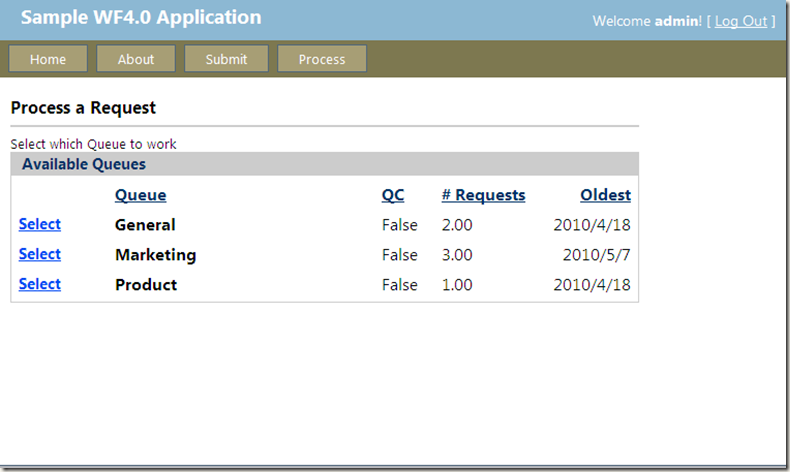

在任務處理頁面上，將多出一筆任務;

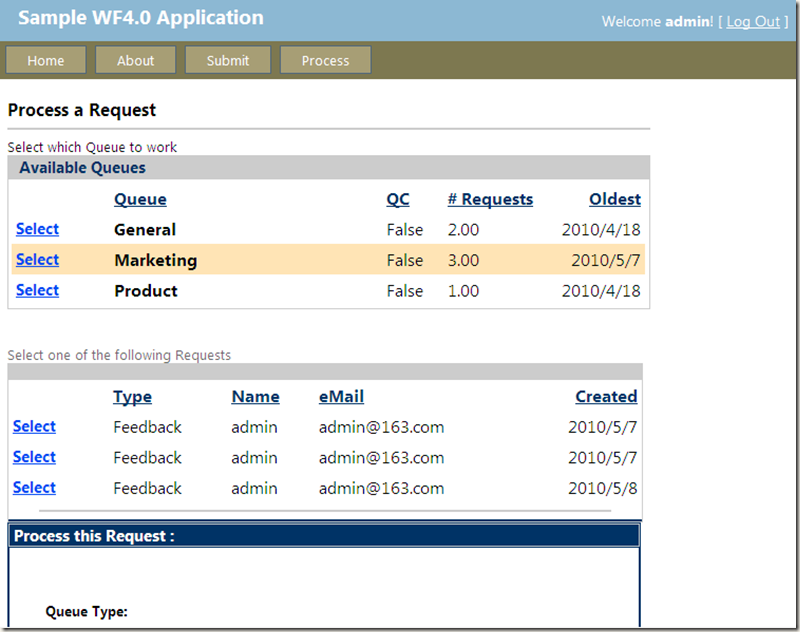

上面已經有三個任務隊列存在任務了。任務隊列General有2筆任務待處理。QC的意思是是否要進行質檢。這三個隊列中，Marketing隊列 處理的方式是列出所有的任務供你選擇，其他兩個隊列的處理方式是先進先出。

點擊Marketing的select，將這個隊列的三個任務出現在下面的列表中，供你選擇其中的一個進行處理：

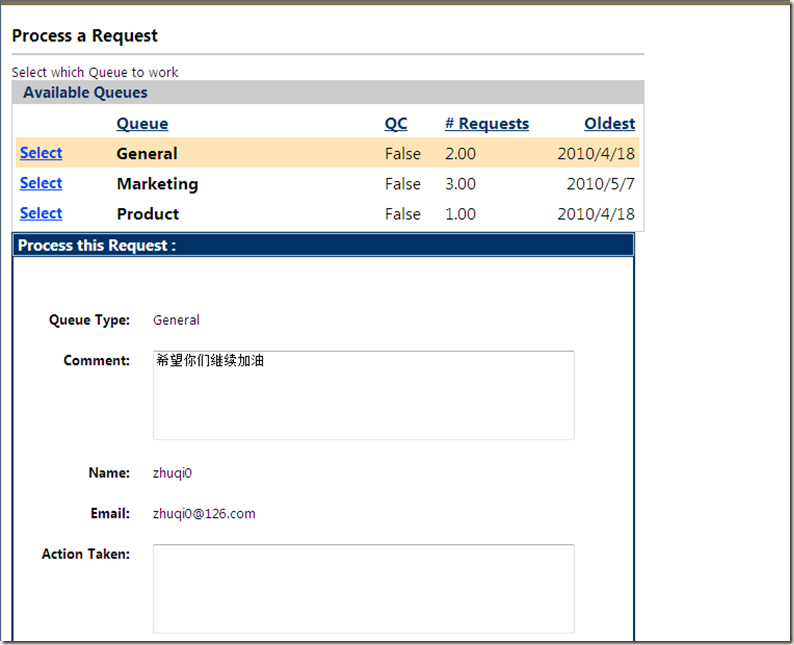

而點擊General的select，直接將最老的任務遷出：

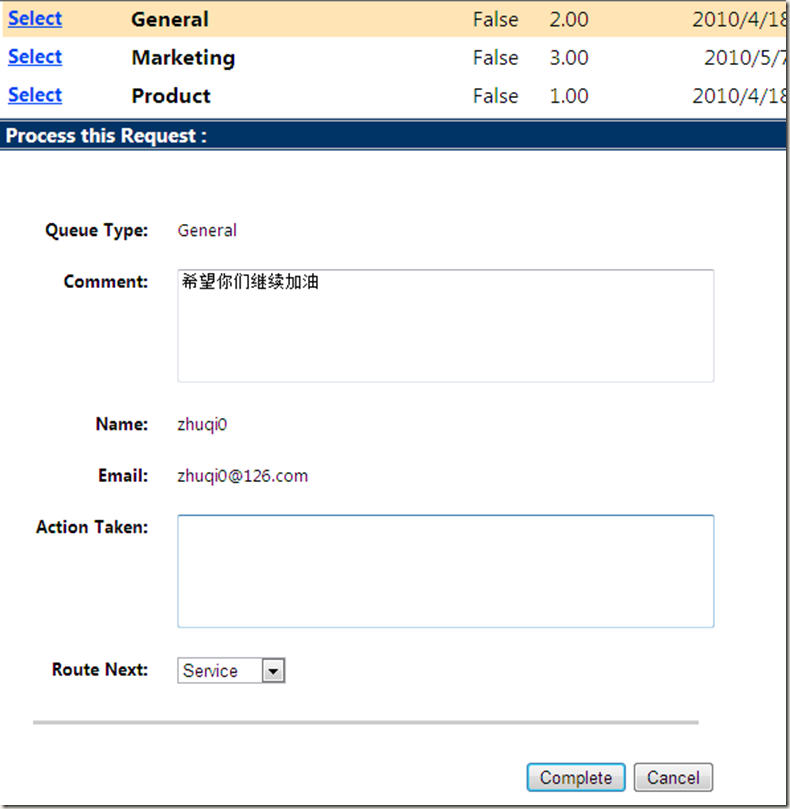

我們將General的任務分配給隊列Seivice，如下圖：

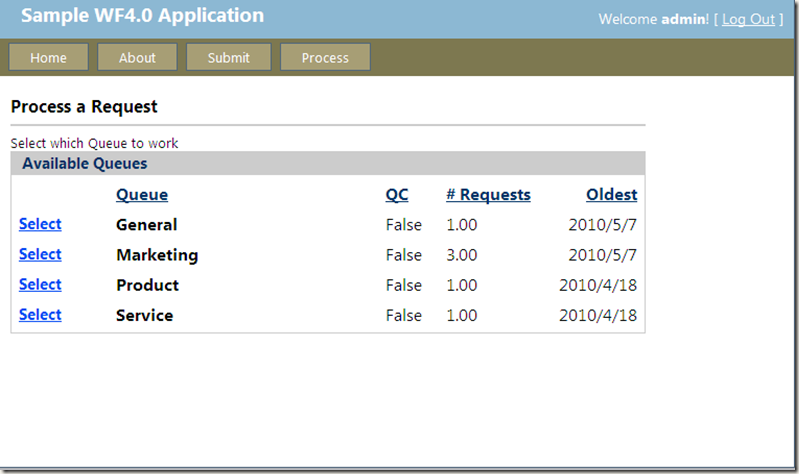

你會發現Service多出一任務：

演示到此結束。下面我將敘述如何去實現以及用到的WF4.0中的所有的知識點。

實現篇：

設計數據庫：

數據庫操作使用的是Linq，看下上面這張截圖。上面說的4中隊列數據存儲在SubQueue中，Queue是SubQueue的父表。就存了一條數據。 QueueInstance是業務邏輯的主表。QueueTrack用於存儲跟蹤信息，包括：start、Assign、Route、UnAssign。 OperateConfig表用於存放 WF3.0活動的配置信息。

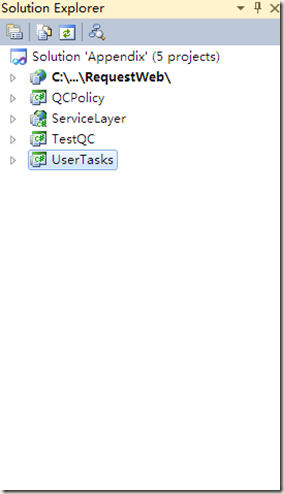

你用VS2010打開附件的代碼，你會發現：

代碼分了五個項目，為了增加代碼的重用性。

1、RequestWeb用於是一個Asp.net應用程序，用於提交任務和處理任務。

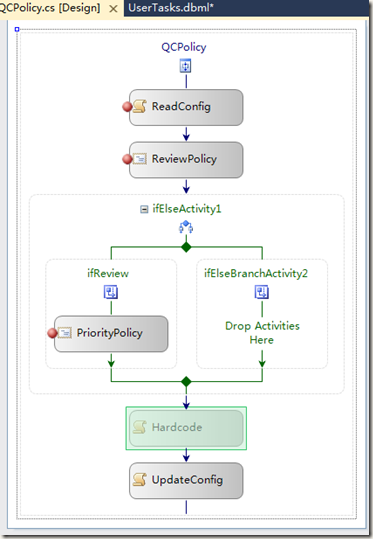

2、QCPolicy是一個WF3.0的項目，這裡我講解一下。

這個流程用於判斷是否需要進行QC，它將用到下面三張數據表進行判斷：

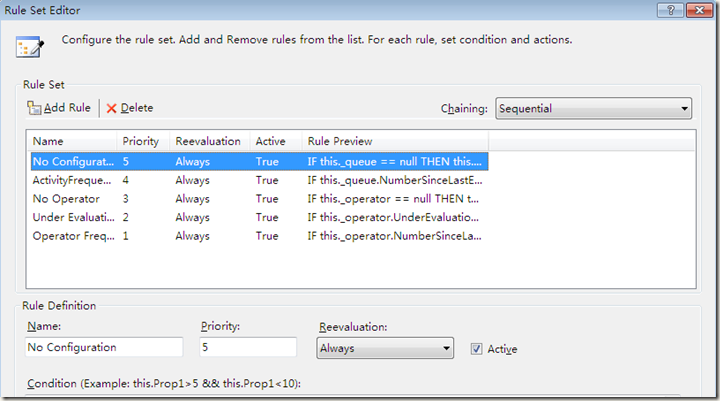

WF3.0這個工作流用到了ReviewPolicy活動，如果你對WF3.0也熟悉的話，應該就知道這個用這個活動設置判斷的業務規則。WF4.0現在已 經不采用這種方式了，設置如下圖。

3、TestQC是一個測試項目，測試QCPolicy。

4、UserTasks定義了一些工作流活動。

5、ServiceLayer是一個webservice項目。

持久化服務

持久化服務能將運行的工作流程保存到數據庫中。這個例子的持久化服務是在WorkflowServiceHost中配置的。用了微軟持久化服務，在 數據庫中運行SqlWorkflowInstanceStoreSchema.sql和SqlWorkflowInstanceStoreLogic.sql兩個腳本，創建持久化數據表。

web.config配置：

<behavior>
　　　　　 <!--　To　avoid　disclosing　metadata　information,　set　the　value　below　to　false　and　remove　the　metadata　 endpoint　above　before　deployment　-->
　　　　　 <serviceMetadata　httpGetEnabled="True"/>
　　　　　 <!--　To　receive　exception　details　in　faults　for　debugging　purposes,　set　the　value　below　to　true.　Set　 to　false　before　deployment　to　avoid　disclosing　exception　information　-->
　　　　　 <serviceDebug　includeExceptionDetailInFaults="True"/>
　　　　　 <!--　This　line　configures　the　persistence　service　-->
　　　　　 <sqlWorkflowInstanceStore
　　　　　　 connectionStringName="Request"
　　　　　　 instanceCompletionAction="DeleteAll"
　　　　　　 instanceLockedExceptionAction="NoRetry"
　　　　　　 instanceEncodingOption="GZip"
　　　　　　 hostLockRenewalPeriod="00:00:30"　/>
　　　　　 <workflowIdle
　　　　　　 timeToUnload="00:00:10"
　　　　　　 timeToPersist="00:00:05"　/>
　　　　　 <!--　Configure　the　connection　string　for　the　persistence　extensions-->
　　　　　 <dbConnection　connectionStringName="Request"/>
　　　　　 <persistRequest　connectionStringName="Request"/>
　　　　　 <persistQueueInstance　connectionStringName="Request"/>
　　　　　 <tracking　connectionStringName="Request"/>
　　　　 </behavior>

看上面的代碼，connectionStringName="Request"指定持久化的連接字符串。

instanceCompletionAction="DeleteAll"指定工作流完成之後刪除持久化數據。

自定義擴展。

使用自定義擴展，需要先定義擴展，然後在將這個擴展服務添加到運行時中。這個例子中一共定義了四個自定義擴展。

以最簡單的為例：DBConnection。這個用於在工作流內能取到連接字符串。

定義擴展，分三個類：

/*****************************************************/
　　 //　The　extension　class　is　used　to　define　the　behavior
　　 /*****************************************************/
　　 public　class　DBConnectionExtension　:　BehaviorExtensionElement
　　 {
　　　　 public　DBConnectionExtension()
　　　　 {
　　　　　　 Console.WriteLine("Behavior　extension　started");
　　　　 }

　　　　 [ConfigurationProperty("connectionStringName",　DefaultValue　=　"",
　　　　　　 IsKey　=　false,　IsRequired　=　true)]
　　　　 public　string　ConnectionStringName
　　　　 {
　　　　　　 get　{　return　(string)this["connectionStringName"];　}
　　　　　　 set　{　this["connectionStringName"]　=　value;　}
　　　　 }

　　　　 public　string　ConnectionString
　　　　 {
　　　　　　 get
　　　　　　 {
　　　　　　　　 ConnectionStringSettingsCollection　connectionStrings　=
　　　　　　　　　　 WebConfigurationManager.ConnectionStrings;
　　　　　　　　 if　(connectionStrings　==　null)　return　null;
　　　　　　　　 string　connectionString　=　null;
　　　　　　　　 if　(connectionStrings[ConnectionStringName]　!=　null)
　　　　　　　　 {
　　　　　　　　　　 connectionString　=
　　　　　　　　　　　　 connectionStrings[ConnectionStringName].ConnectionString;
　　　　　　　　 }
　　　　　　　　 if　(connectionString　==　null)
　　　　　　　　 {
　　　　　　　　　　 throw　new　ConfigurationErrorsException
　　　　　　　　　　　　 ("Connection　string　is　required");
　　　　　　　　 }
　　　　　　　　 return　connectionString;
　　　　　　 }
　　　　 }

　　　　 public　override　Type　BehaviorType
　　　　 {
　　　　　　 get　{　return　typeof(DBConnectionBehavior);　}
　　　　 }
　　　　 protected　override　object　CreateBehavior()
　　　　 {
　　　　　　 return　new　DBConnectionBehavior(ConnectionString);
　　　　 }
　　 }

　　 /*****************************************************/
　　 //　The　behavior　class　is　used　to　create　an　extension
　　 //　for　each　new　instance
　　 /*****************************************************/
　　 public　class　DBConnectionBehavior　:　IServiceBehavior
　　 {
　　　　 string　_connectionString;

　　　　 public　DBConnectionBehavior(string　connectionString)
　　　　 {
　　　　　　 this._connectionString　=　connectionString;
　　　　 }

　　　　 public　virtual　void　ApplyDispatchBehavior
　　　　　　 (ServiceDescription　serviceDescription,　ServiceHostBase　serviceHostBase)
　　　　 {
　　　　　　 WorkflowServiceHost　workflowServiceHost
　　　　　　　　 =　serviceHostBase　as　WorkflowServiceHost;
　　　　　　 if　(null　!=　workflowServiceHost)
　　　　　　 {
　　　　　　　　 string　workflowDisplayName
　　　　　　　　　　 =　workflowServiceHost.Activity.DisplayName;

　　　　　　　　 workflowServiceHost.WorkflowExtensions.Add(()
　　　　　　　　　　　　 =>　new　DBConnection(_connectionString));
　　　　　　 }
　　　　 }

　　　　 public　virtual　void　AddBindingParameters　
　　　　　　 (ServiceDescription　serviceDescription,
　　　　　　　 ServiceHostBase　serviceHostBase,
　　　　　　　 Collection<ServiceEndpoint>　endpoints,
　　　　　　　 BindingParameterCollection　bindingParameters)
　　　　 {
　　　　 }

　　　　 public　virtual　void　Validate
　　　　　　 (ServiceDescription　serviceDescription,
　　　　　　　 ServiceHostBase　serviceHostBase)
　　　　 {
　　　　 }
　　 }

　　 /*****************************************************/
　　 //　This　is　the　actual　extension　class　
　　 /*****************************************************/
　　 public　class　DBConnection
　　 {
　　　　 private　string　_connectionString　=　"";

　　　　 public　DBConnection(string　connectionString)
　　　　 {
　　　　　　 _connectionString　=　connectionString;
　　　　 }

　　　　 public　string　ConnectionString　{　get　{　return　_connectionString;　}　}
　　 }

在web.config中進行配置來添加擴展：

<extensions>
　　　 <behaviorExtensions>
　　 <add　name="dbConnection"　type="UserTasks.Extensions.DBConnectionExtension,　UserTasks,　Version=1.0.0.0,　 Culture=neutral,　PublicKeyToken=null"　/>
　　　 </behaviorExtensions>
　　 </extensions>

如何使用這個擴展，看下面的例子：

DBConnection　ext　=　context.GetExtension<DBConnection>();
　　　　　　 if　(ext　==　null)
　　　　　　　　 throw　new　InvalidProgramException("No　connection　string　available");

　　　　　　 RequestDataContext　dc　=　new　RequestDataContext(ext.ConnectionString);

跟蹤服務：

跟蹤服務其實就是一個自定義的擴展，先看定義也分三個類：

/*****************************************************/
　　 //　The　extension　class　is　used　to　define　the　behavior
　　 /*****************************************************/
　　 public　class　QueueTrackingExtension　:　BehaviorExtensionElement
　　 {
　　　　 public　QueueTrackingExtension()
　　　　 {
　　　　　　 Console.WriteLine("Behavior　extension　started");
　　　　 }

　　　　 [ConfigurationProperty("connectionStringName",　DefaultValue　=　"",　IsKey　=　false,　IsRequired　=　true)]
　　　　 public　string　ConnectionStringName
　　　　 {
　　　　　　 get　{　return　(string)this["connectionStringName"];　}
　　　　　　 set　{　this["connectionStringName"]　=　value;　}
　　　　 }

　　　　 public　string　ConnectionString
　　　　 {
　　　　　　 get
　　　　　　 {
　　　　　　　　 ConnectionStringSettingsCollection　connectionStrings　=　 WebConfigurationManager.ConnectionStrings;
　　　　　　　　 if　(connectionStrings　==　null)　return　null;
　　　　　　　　 string　connectionString　=　null;
　　　　　　　　 if　(connectionStrings[ConnectionStringName]　!=　null)
　　　　　　　　 {
　　　　　　　　　　 connectionString　=　connectionStrings[ConnectionStringName].ConnectionString;
　　　　　　　　 }
　　　　　　　　 if　(connectionString　==　null)
　　　　　　　　 {
　　　　　　　　　　 throw　new　ConfigurationErrorsException("Connection　string　is　required");
　　　　　　　　 }
　　　　　　　　 return　connectionString;
　　　　　　 }
　　　　 }

　　　　 public　override　Type　BehaviorType　{　get　{　return　typeof(QueueTrackingBehavior);　}　}
　　　　 protected　override　object　CreateBehavior()　{　return　new　QueueTrackingBehavior(ConnectionString);　}
　　 }

　　 /*****************************************************/
　　 //　The　behavior　class　is　used　to　create　an　exention　for
　　 //　each　new　instance
　　 /*****************************************************/
　　 public　class　QueueTrackingBehavior　:　IServiceBehavior
　　 {
　　　　 string　_connectionString;

　　　　 public　QueueTrackingBehavior(string　connectionString)
　　　　 {
　　　　　　 this._connectionString　=　connectionString;
　　　　 }

　　　　 public　virtual　void　ApplyDispatchBehavior(ServiceDescription　serviceDescription,　ServiceHostBase　 serviceHostBase)
　　　　 {
　　　　　　 WorkflowServiceHost　workflowServiceHost　=　serviceHostBase　as　WorkflowServiceHost;
　　　　　　 if　(null　!=　workflowServiceHost)
　　　　　　 {
　　　　　　　　 string　workflowDisplayName　=　workflowServiceHost.Activity.DisplayName;

　　　　　　　　 workflowServiceHost.WorkflowExtensions.Add(()
　　　　　　　　　　　　 =>　new　QueueTracking(_connectionString));
　　　　　　 }
　　　　 }

　　　　 public　virtual　void　AddBindingParameters(ServiceDescription　serviceDescription,　ServiceHostBase　 serviceHostBase,　Collection<ServiceEndpoint>　endpoints,　BindingParameterCollection　bindingParameters)　{　}
　　　　 public　virtual　void　Validate(ServiceDescription　serviceDescription,　ServiceHostBase　serviceHostBase)　{　 }
　　 }

　　 /*****************************************************/
　　 //　This　is　the　actual　extension　class　
　　 /*****************************************************/
　　 public　class　QueueTracking　:　TrackingParticipant
　　 {
　　　　 private　string　_connectionString　=　"";

　　　　 public　QueueTracking(string　connectionString)
　　　　 {
　　　　　　 _connectionString　=　connectionString;
　　　　 }

　　　　 protected　override　void　Track(TrackingRecord　record,　TimeSpan　timeout)
　　　　 {
　　　　　　 CustomTrackingRecord　customTrackingRecord　=
　　　　　　　　 record　as　CustomTrackingRecord;

　　　　　　 if　(customTrackingRecord　!=　null)
　　　　　　 {
　　　　　　　　 if　(customTrackingRecord.Name　==　"Start"　　||
　　　　　　　　　　 customTrackingRecord.Name　==　"Route"　　||
　　　　　　　　　　 customTrackingRecord.Name　==　"Assign"　　||
　　　　　　　　　　 customTrackingRecord.Name　==　"UnAssign"　||
　　　　　　　　　　 customTrackingRecord.Name　==　"QC")
　　　　　　　　 {
　　　　　　　　　　 QueueTrack　t　=　new　QueueTrack();

　　　　　　　　　　 //　Extract　all　the　user　data
　　　　　　　　　　 if　((customTrackingRecord　!=　null)　&&
　　　　　　　　　　　　 (customTrackingRecord.Data.Count　>　0))
　　　　　　　　　　 {
　　　　　　　　　　　　 foreach　(string　key　in　customTrackingRecord.Data.Keys)
　　　　　　　　　　　　 {
　　　　　　　　　　　　　　 switch　(key)
　　　　　　　　　　　　　　 {
　　　　　　　　　　　　　　　　 case　"QueueInstanceKey":
　　　　　　　　　　　　　　　　　　 if　(customTrackingRecord.Data[key]　!=　null)
　　　　　　　　　　　　　　　　　　　　 t.QueueInstanceKey　=　(Guid)customTrackingRecord.Data[key];
　　　　　　　　　　　　　　　　　　 break;
　　　　　　　　　　　　　　　　 case　"SubQueueID":
　　　　　　　　　　　　　　　　　　 if　(customTrackingRecord.Data[key]　!=　null)
　　　　　　　　　　　　　　　　　　　　 t.SubQueueID　=　(int)customTrackingRecord.Data[key];
　　　　　　　　　　　　　　　　　　 break;
　　　　　　　　　　　　　　　　 case　"QC":
　　　　　　　　　　　　　　　　　　 if　(customTrackingRecord.Data[key]　!=　null)
　　　　　　　　　　　　　　　　　　　　 t.QC　=　(bool)customTrackingRecord.Data[key];
　　　　　　　　　　　　　　　　　　 break;
　　　　　　　　　　　　　　　　 case　"OperatorKey":
　　　　　　　　　　　　　　　　　　 if　(customTrackingRecord.Data[key]　!=　null)
　　　　　　　　　　　　　　　　　　　　 t.OperatorKey　=　(Guid)customTrackingRecord.Data[key];
　　　　　　　　　　　　　　　　　　 break;
　　　　　　　　　　　　　　 }
　　　　　　　　　　　　 }
　　　　　　　　　　 }

　　　　　　　　　　 if　(t.SubQueueID　!=　null　&&　t.QC　==　null)
　　　　　　　　　　　　 t.QC　=　false;

　　　　　　　　　　 t.EventType　=　customTrackingRecord.Name;
　　　　　　　　　　 t.EventDate　=　DateTime.UtcNow;

　　　　　　　　　　 //　Insert　a　record　into　the　TrackUser　table
　　　　　　　　　　 UserTasksDataContext　dc　=
　　　　　　　　　　　　 new　UserTasksDataContext(_connectionString);
　　　　　　　　　　 dc.QueueTracks.InsertOnSubmit(t);
　　　　　　　　　　 dc.SubmitChanges();
　　　　　　　　 }
　　　　　　 }
　　　　 }
　　 }

web.config中配置：

<add　name="tracking"　type="UserTasks.Extensions.QueueTrackingExtension,　UserTasks, 　Version=1.0.0.0,　Culture=neutral,　PublicKeyToken=null"　/>

使用：

//　Add　a　custom　 track　record
　　　　　　CustomTrackingRecord　userRecord　=　new　CustomTrackingRecord("Assign")
　　　　　　 {
　　　　　　　　Data　=
　　　　　　　　{
　　　　　　　　　　{"QueueInstanceKey",　 qi.QueueInstanceKey},
　　　　　　　　　　{"OperatorKey",　OperatorKey.Get(context)},
　　　　　　　　　　 {"SubQueueID",　qi.CurrentSubQueueID},
　　　　　　　　　　{"QC",　qi.QC}
　　　　　　　　}
　　　　　 　};

　　　　　　//　Emit　the　custom　tracking　record
　　　　　　context.Track(userRecord);
主流 程：
看上圖，用了一個Pick 與4個PickBranch，每一個PickBranch裡面是一個或者多個ReceiveAndSendReply。QuseuStats用於返回每個 任務隊列的任務數量。

GetRequest用於返回任務列表。LoadRequest用於返回具體的某項任務數據。

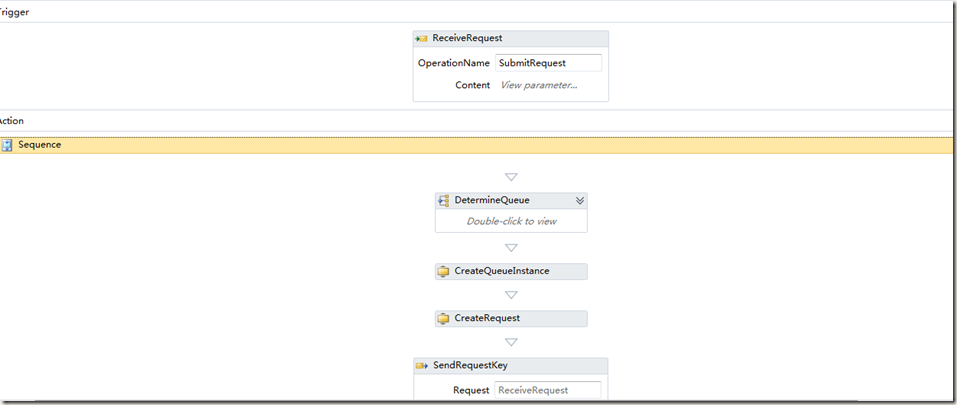

主要的邏輯是在Submit中。雙擊進入Submit，看 Submit的第一部分：

上圖這部分用於將客戶端請求的數據保存到數據庫中，並創建一個Queus實例。

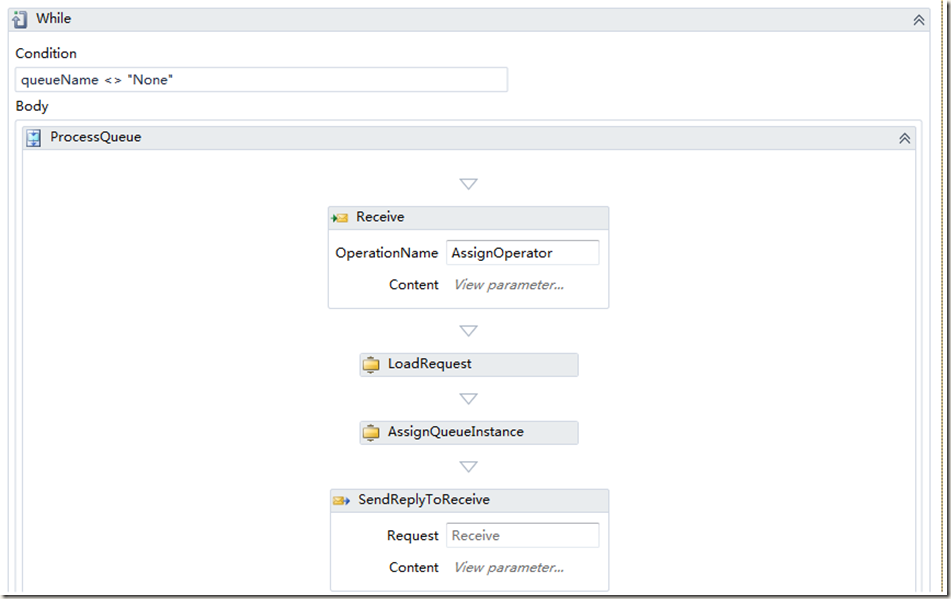

這是一個while循環。這樣就能無限制的將任務劃分到其他任務隊列下面。

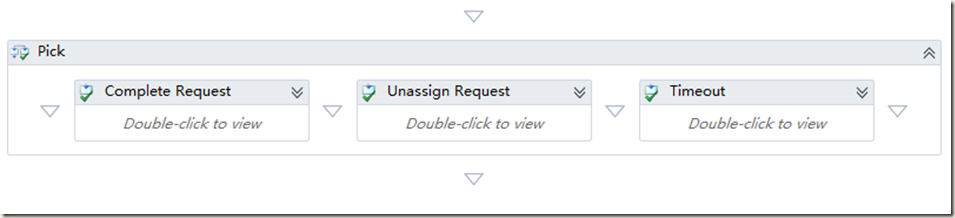

上圖是第三部分。它也在while循環之中。Complete Request對應asp.net應用程序中的處理請求頁面的Complete按鈕。Unassign Request對應Cancel按鈕。Timeout時間設置為5分鐘，如果5分鐘不處理，就持久化到數據庫中。

以上的定義的工作流用到了UserTasks和ServiceLayer中的自定義活動，這些自定義活動都是CodeAcitivity類型的。

以一個自定義活動CreateRequest為例，代碼如下：

public　sealed　class　CreateRequest　:　CodeActivity
　　 {
　　　　 public　InArgument<string>　RequestType　{　get;　set;　}
　　　　 public　InArgument<string>　UserName　{　get;　set;　}
　　　　 public　InArgument<string>　UserEmail　{　get;　set;　}
　　　　 public　InArgument<string>　Comment　{　get;　set;　}
　　　　 public　InArgument<Guid>　QueueInstanceKey　{　get;　set;　}
　　　　 public　InArgument<Guid>　RequestKey　{　get;　set;　}

　　　　 protected　override　void　Execute(CodeActivityContext　context)
　　　　 {
　　　　　　 //　Get　the　connection　string
　　　　　　 DBConnection　ext　=　context.GetExtension<DBConnection>();
　　　　　　 if　(ext　==　null)
　　　　　　　　 throw　new　InvalidProgramException("No　connection　string　available");

　　　　　　 RequestDataContext　dc　=　new　RequestDataContext(ext.ConnectionString);

　　　　　　 //　Create　and　initialize　a　Request　object
　　　　　　 Request　r　=　new　Request();
　　　　　　 r.UserName　=　UserName.Get(context);
　　　　　　 r.UserEmail　=　UserEmail.Get(context);
　　　　　　 r.RequestType　=　RequestType.Get(context);
　　　　　　 r.Comment　=　Comment.Get(context);
　　　　　　 r.CreateDate　=　DateTime.UtcNow;
　　　　　　 r.RequestKey　=　RequestKey.Get(context);
　　　　　　 r.QueueInstanceKey　=　QueueInstanceKey.Get(context);

　　　　　　 //　Insert　the　Request　record　
　　　　　　 PersistRequest　persist　=　context.GetExtension<PersistRequest>();
　　　　　　 persist.AddRequest(r);
　　　　 }
　　 }

總結：這是一個完整的工作流的例子，用到了WF4.0的大部分功能。其他的具體看代碼吧，寫得很累，有任何問題可以給我留言。

PS：這個例子是Beginning WF: Windows Workflow in .NET 4.0最後一章的例子。我看了很久才看懂，寫下一篇文章。

本文配套源碼
