WF4.0實戰(十):分布式酒店訂房系統

編輯:關於.NET

這個Demo的場景說明:

一家酒店將房間信息存儲在SQL Server數據庫中,酒店的工作人員根據客戶的要求的房間類型,查詢出房間的價格,告訴用戶價格,決 定是否訂房。

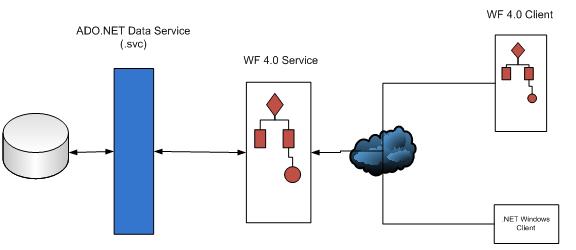

分布式訂房系統系統設計圖:

上圖說明:

1、通過ADO.NET Data Serivce訪問數據庫,它使用ADO.NET Entity DataModel和WCF Data Service構建一個數據庫增刪查改的WCF服務 。

2、WF4.0 Service是WF4.0的WCF服務,通過WCF訪問ADO.NET Data Serivce。

3、WF4.0 Client和.NET Windows client是兩個客戶端,他們的功能是相同的,通過Internet訪問WF4.0 Service。

傳統的分布式設計圖:

比較一下兩張圖片,你會發現:

1、傳統的數據庫訪問是使用SQL Helper。

2、將業務邏輯宿主在Web Service中,現在是宿主在WF4.0和WCF結合的服務中。

實現:下面我將一步一步實現這個Demo

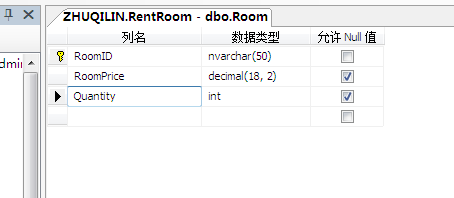

1、創建數據庫,就一張表如下圖:

2、創建ADO.NET Data Service:

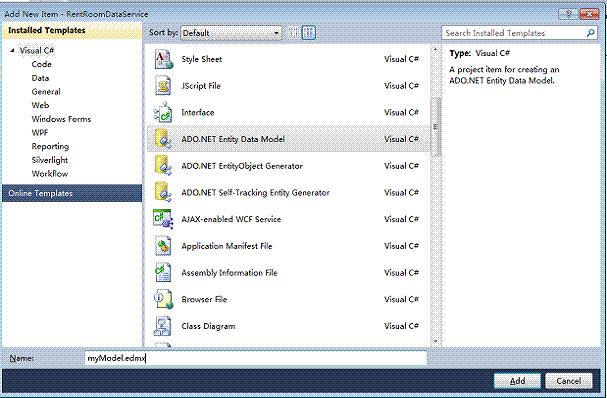

新建一個RentRoom空項目,添加一個ASP.Net應用程序RentRoomDataService,刪除所有的aspx和cs文件。添加一個ADO.NET Entity  DataModel項目,將其命名為myModel.edmx。如下圖:

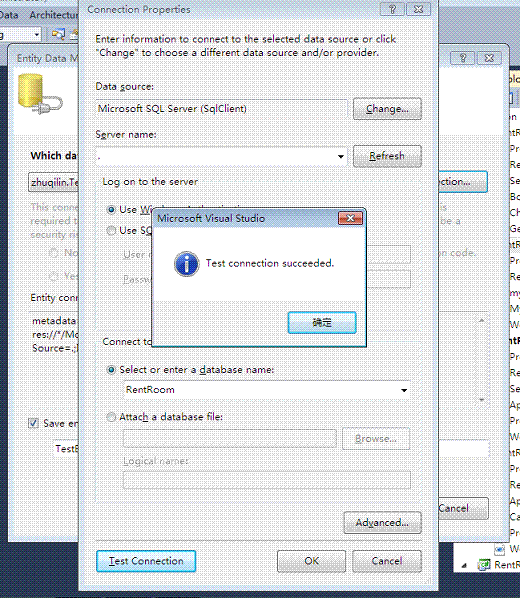

選擇Generates from database,點下一步,新建一個連接字符串,如下圖:

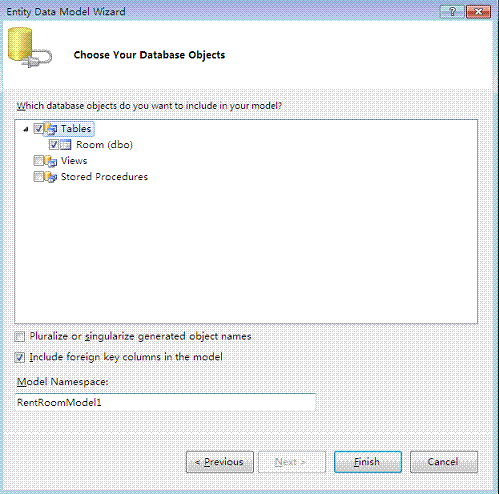

點擊OK,點擊next,選擇表Room,點擊完成,如下圖:

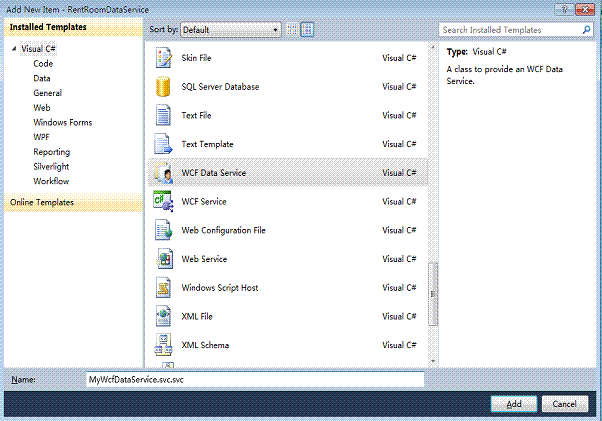

在RentRoomDataService中添加一個WCF Data Service,命名為MyWcfDataService.svc,如下圖:

修改MyWcfDataService.svc.cs代碼:

1     public class MyWcfDataService : DataService<RentRoomEntities2>
2     {
3          // This method is called only once to initialize service-wide policies.
4         public  static void InitializeService(DataServiceConfiguration config)
5         {
6                config.SetEntitySetAccessRule("*", EntitySetRights.All);
7                config.SetServiceOperationAccessRule("*", ServiceOperationRights.All);
8         }
9     }

這樣ADO.NET Data Service創建完成。

3、創建RentRoomCustomActivities,它包括三個自定義活動:

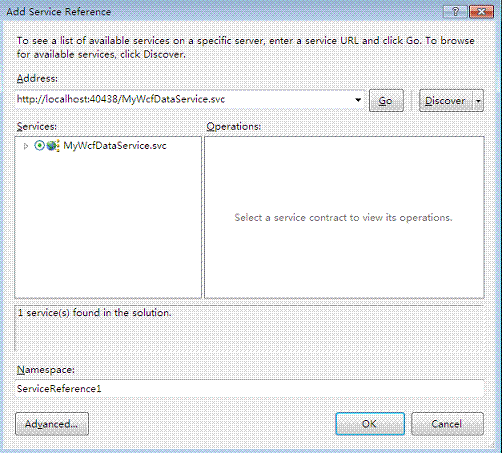

先添加MyWcfDataService服務引用,如下圖:

GetInput用於接收等待用戶輸入,代碼如下:

1     public class GetInput : CodeActivity
2     {
3          OutArgument<string> data;
4         public OutArgument<string> Data
5          {
6             get { return data; }
7             set { data = value; }
8          }
9
10         protected override void Execute(CodeActivityContext context)
11          {
12             string input = Console.ReadLine();
13              context.SetValue(data, input);
14         }
15     }

CheckPrice用於查詢房間的價格,調用ADO.NET Data Service,代碼如下:

1     public class CheckPrice : CodeActivity
2     {
3          InArgument<string> roomID;
4         public InArgument<string> RoomID
5          {
6             get { return roomID; }
7             set { roomID = value; }
8          }
9
10         OutArgument<decimal> roomPrice;
11         public  OutArgument<decimal> RoomPrice
12         {
13             get { return roomPrice;  }
14             set { roomPrice = value; }
15         }
16
17          protected override void Execute(CodeActivityContext context)
18         {
19              string carId = RoomID.Get(context);
20
21             String urlstr =  "http://localhost:40438/MyWcfDataService.svc";
22             CarRentalReference.RentRoomEntities2  proxy = new CarRentalReference.RentRoomEntities2(new Uri(urlstr));
23
24             var query =  (from c in proxy.Room
25                          where c.RoomID == carId
26                           select c).First();
27
28             decimal? price =  query.RoomPrice;
29
30             context.SetValue(RoomPrice, price);
31         }
32
33
34     }

BookRoom用於確定訂房,調用ADO.NET Data Service,代碼如下:

1    public class BookRoom : CodeActivity
2     {
3         InArgument<string>  roomId;
4         public InArgument<string> RoomId
5         {
6              get { return roomId; }
7             set { roomId = value; }
8         }
9
10         protected override void Execute(CodeActivityContext context)
11          {
12             string carId = RoomId.Get(context);
13
14             String  urlstr = "http://localhost:40438/MyWcfDataService.svc";
15              CarRentalReference.RentRoomEntities2 proxy = new CarRentalReference.RentRoomEntities2(new Uri(urlstr));
16
17              var query = (from c in proxy.Room
18                           where c.RoomID == carId
19                          select c);
20
21              foreach (CarRentalReference.Room room in query)
22             {
23                  room.Quantity = room.Quantity - 1;
24                 proxy.UpdateObject (room);
25                 proxy.SaveChanges();
26                 break;
27              }
28
29         }
30
31
32     }

RentRoomCustomActivities創建完成。

4、創建RentRoomWFService。這是設計圖上的WF4.0 Service。

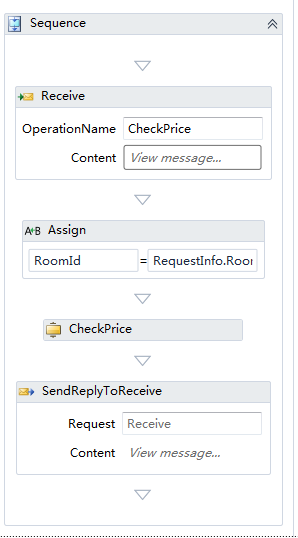

這個服務由兩個ReceiveAndSendReply構成,第一個ReceiveAndSendReply,如下圖:

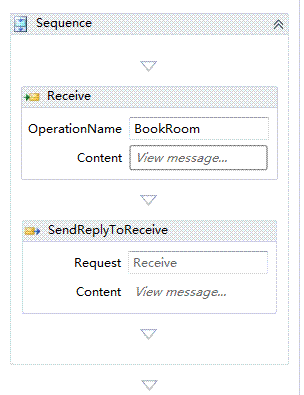

第二個ReceiveAndSendReply,如下圖:

ReceiveAndSendReply具體的設置參考:WF4.0實戰(三):WCF服務 、WF4.0 基礎篇 (二十七) WCF Workflow Service 在WCF中使用WF

在Program.cs中寫啟動這個服務的代碼,如下:

1         static void Main(string[] args)
2         {
3              string baseAddress = "http://localhost:8090/RentRoomService";
4
5
6
7             using  (WorkflowServiceHost host =
8               new WorkflowServiceHost(new Workflow1(), new Uri (baseAddress)))
9             {
10                 host.Description.Behaviors.Add (new
11                   ServiceMetadataBehavior() { HttpGetEnabled = true });
12                  host.AddDefaultEndpoints();
13
14                 host.Open();
15                  Console.WriteLine("Rent Room service listening at: " +
16                                    baseAddress);
17                 Console.WriteLine("Press  ENTER to exit");
18                 Console.ReadLine();
19                  host.Close();
20             }
21         }
22     }

這樣RentRoomWFService完成。

5、客戶端RentRoomWidowsClient

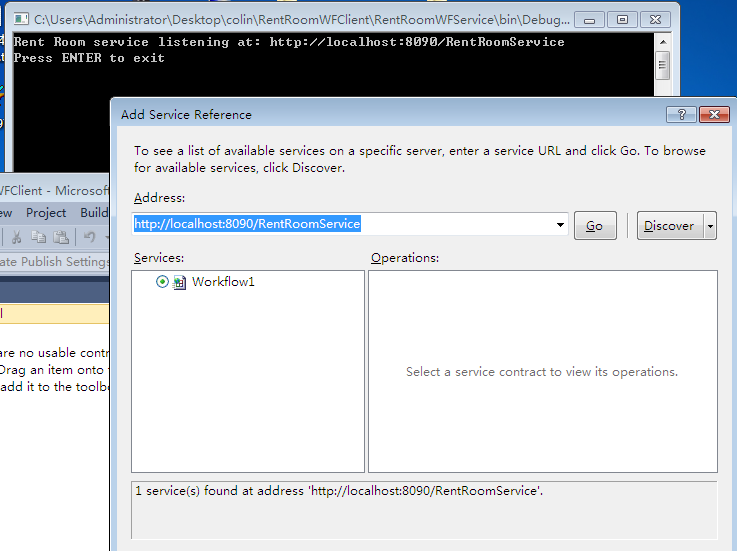

啟動RentRoomWFService,在RentRoomWidowsClient添加RentRoomWFService引用,如下圖:

使用下面代碼模擬訂房:

1             ServiceReference1.RentRoomDataContract contract = new  ServiceReference1.RentRoomDataContract();
2             contract.RoomId = "gaoji";
3              contract.CustomerId = "012";
4             ServiceReference1.ServiceClient proxy = new  ServiceReference1.ServiceClient();
5             decimal? test = proxy.CheckPrice(contract);
6              bool? test1 = proxy.BookRoom("012");

6、客戶端RentRoomWFClient

定義一個工作流調用WF服務,詳見RentRoomWFClient.Workflow1.xaml。

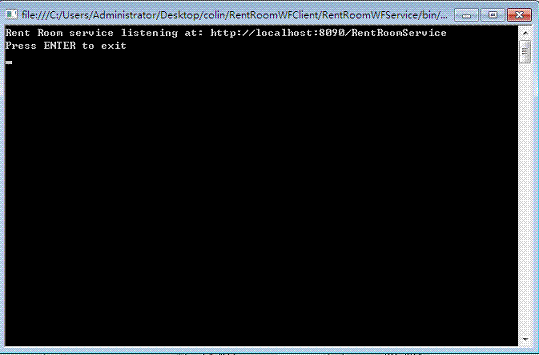

啟動RentRoomWFService服務,如下圖:

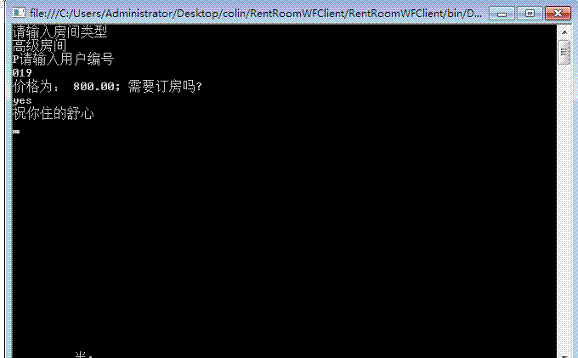

運行效果圖:

代碼:http://files.cnblogs.com/zhuqil/RentRoomWFClient.rar

數據庫:http://files.cnblogs.com/zhuqil/db.rar
