[WPF]RadioButton在Group的Header區部分不響應鼠標選擇的bug分析

昨晚看到南柯之石的WPF BUG之四：點擊RadioButton的空白沒有反應，就做了簡單的驗證，之後發表了一些分析和看法，

但是那個分析不夠准確和充分，會誤導別人的想法。在此表示歉意。這裡我會從頭做分析。

由於南柯之石已經描述過bug，這裡只是簡單說一下：就是在GroupBox的Header上放一個RadioButton，此時鼠標點擊RadioButton的某些空白區域沒有反應。

下面言歸正傳，開始對這個bug的探索：

首先這裡給出出現bug的xaml片段（這個從南柯之石的blog轉帖過來的，我做了部分修改，方便重現bug）：

BUG in XAML

　　<GridMargin="12" TextBlock.FontSize="36">
　　　　<Grid.RowDefinitions>
　　　　　　<RowDefinitionHeight="1*"/>
　　　　　　<RowDefinitionHeight="5*"/>
　　　　　　<RowDefinitionHeight="4*"/>
　　　　</Grid.RowDefinitions>
　　　　<TextBlockMargin="0,0,0,5"TextWrapping="Wrap">
　　　　　　<RunFontWeight="Bold">BugDescription:</Run>
　　　　</TextBlock>
　　　　<Borderx:Name="dummyContainer"BorderBrush="Red"BorderThickness="1"Grid.Row="1">
　　　　　　<GroupBoxx:Name="targetGroupBox"Padding="9"BorderBrush="CadetBlue"BorderThickness="10"Background="Red">
　　　　　　　　<GroupBox.Header>
　　　　　　　　　　<RadioButtonx:Name="targetRadioButton"Content="HeaderRadioButton"GroupName="header"/>
　　　　　　　　</GroupBox.Header>
　　　　　　　　<GroupBox.Content>
　　　　　　　　　　<StackPanel>
　　　　　　　　　　　　<RadioButtonContent="CommonRadioButton"/>
　　　　　　　　　　　　<RadioButtonContent="CommonRadioButton"/>
　　　　　　　　　　</StackPanel>
　　　　　　　　</GroupBox.Content>
　　　　　　</GroupBox>
　　　　</Border>
　　　　<GroupBoxPadding="9"Grid.Row="2">
　　　　　　<GroupBox.Header>
　　　　　　　　<RadioButtonContent="HeaderRadioButton"GroupName="header"/>
　　　　　　</GroupBox.Header>
　　　　　　<GroupBox.Content>
　　　　　　　　<StackPanel>
　　　　　　　　　　<RadioButtonContent="CommonRadioButton"/>
　　　　　　　　　　<RadioButtonContent="CommonRadioButton"/>
　　　　　　　　</StackPanel>
　　　　　　</GroupBox.Content>
　　　　</GroupBox>
　　</Grid>

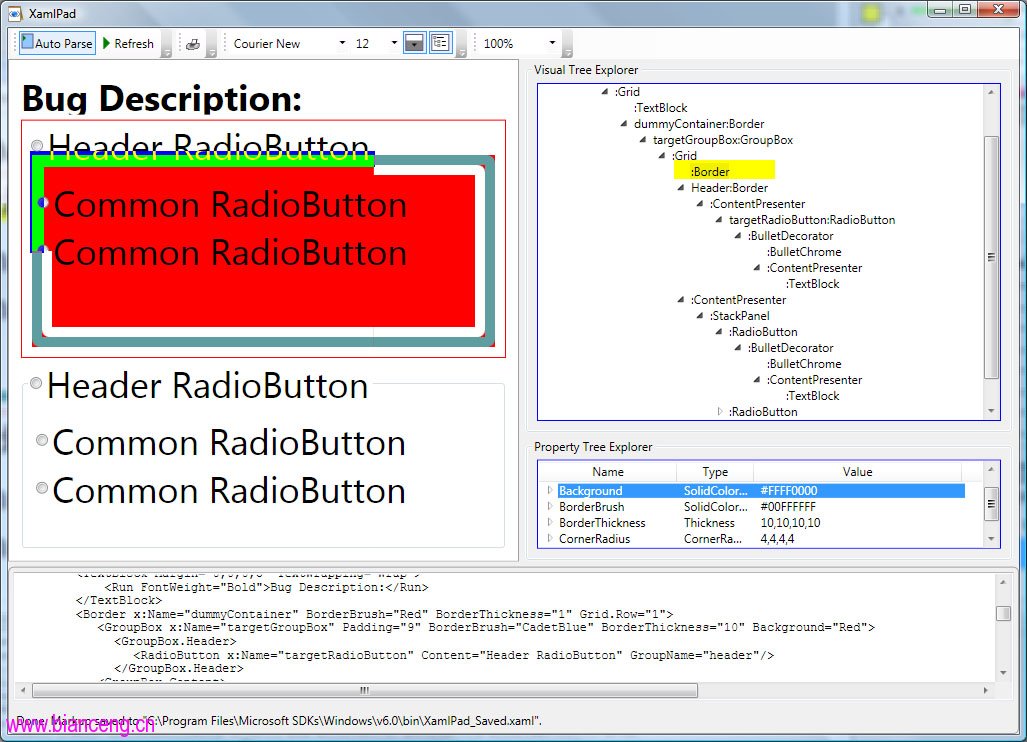

這裡鼠標Click或者Hover GroupBox的Header區域上的RadioButton的某些地方，你會發現沒有任何響應。在WPF中，UI出的問題，很多都是VisualTree上的，所以我拿XAMLPad看了看這個片段生成的VisualTree，如下圖：

在這個圖上，我標記了兩個地方：

1、我為targetRadioButton的VisualTree裡藏著的Border區域做了標記（采用黃色覆蓋，然後和背景色的反色）在這個反色區域，鼠標都是不響應的。

2、在VisualTree上，我標記除了那個在targetRadioButton裡隱藏的Border，下面的屬性浏覽器可以看到他的屬性：背景是透明的，白色邊框刷子，邊框寬度每個邊為10，圓角半徑是4……

通過這個圖，還有GroupBox的Theme樣式可以得知，這個Border是在最上面的，界面不可見，但消息卻不是透明，當鼠標響應在這些區域，消息就不會到達後面的RadioButton和其他控件了。

有興趣的朋友可以自己試試看。

結論：

1、這個實際是GroupBox的bug，實際測試在這樣的區域了，放置的UI都有問題。

2、在WPF下，很多的bug看起來很隱蔽，不妨看看它的VisualTree。
