.Net Micro Framework 模擬器詳解 – 基本原理

編輯：關於.NET

摘要：虛擬儀器(VI)技術在很多高成本的工業項目中扮演著越來越重要的角色，在電子產品的開發中，各種模擬器也為廣大開發者方提供了便利，提高了生產力。本文介紹了微軟最新的嵌入式開發框架.Net Micro Framework的模擬器。闡述了模擬器的啟動過程，鏈接組件和注冊信息等基本工作過程和原理。

.Net MF模擬器簡介

.Net MF模擬器是一個.Net MF CLR的Windows 版的運行環境。運行時的核心部分(執行引擎，類型系統和GC等)和基礎類庫都和在實際設備上跑的MF一樣。兩者不同之處在於HAL層(Hardware Abstract Layer)。模擬器的HAL層並不是實際的硬件設備驅動，而是由Windows提供的驅動代替。這裡充分體現了MF的架構中層與層之間高度分離的作用，為模擬的真實性和准確性提供了基礎。

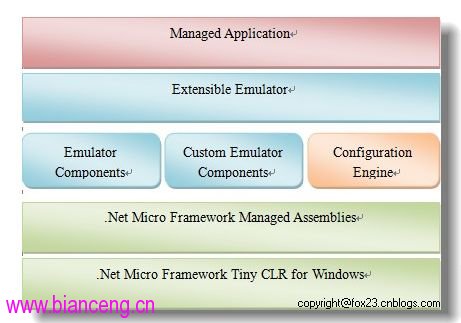

下圖說明了.Net Micro Framework模擬器的邏輯結構

模擬器組件(Emulator Components)是模擬器的組成元素，通過它們你可以開發出自定義的硬件模擬器，這裡MVP劉洪峰有些不錯的自定義模擬器的例子：

Ø.Net Micro Framework研究—模擬器改造

Ø.Net Micro Framework研究—帶IO的模擬器

Ø.Net Micro Framework研究—帶AD的模擬器

Ø.Net Micro Framework研究—帶I2C總線的模擬器

配置引擎(Configuration Engine)用於在運行時把組件裝配在一起。它使用XML來描述硬件模型的各種配置參數。

啟動過程

在調試的時候，我們只需要在項目屬性中選擇模擬器作為部署目標。在部署的時候，模擬器會自動被調用並運行我們的程序，但是這個過程掩蓋了模擬器啟動的細節。.Net Micro Framework的模擬器也就是一個.Net(通常是Windows Form)應用程序，只不過模擬器加入了組件(Component)和XML配置文件(Emulator.config)的內容。當模擬器啟動的時候：

1. 加載默認組件

模擬器的LoadDefaultComponents()虛方法被調用，它通過調用一系列的RegisterComponent方法來創建模擬器默認的基本組件。您也通過配置文件 (Emulator.config)對這些默認組建進行配置，替換或者刪除。在代碼裡面我們也可以通過Emulator類的一系列屬性來訪問這些默認組件。

2.讀取配置文件

默認的組件被構造完畢之後，Emulator的配置引擎會去讀取XML配置文件(Emulator.config)。配置文件中描述的組件會被按要求創建並注冊。此時調用了Emulator類的 Configure(System.Xml.XmlReader reader)方法來從XML配置文件中解析類型。

3.安裝組件

經過前兩步，所有組件都已經配置完畢了。這時候系統會去調用 Emulator和自定義組件類的SetupComponent方法來組裝之前創建好的組件。

4.初始化組件

在所有組件安裝完畢以後，Emulator類和EmulatorComponent類的 InitializeComponent方法會被調用，來對各個組件進行初始化。

5.加載.Net Micro Framework的程序集

6.運行模擬器

在實際的開發過程中，一般來說，除非是要開發自己的模擬器組件，否則Configure, SetupComponent和InitializeComponent是不需要程序員在代碼裡面調用的。

注冊組件

通過編程注冊模擬器組件需要調用RegisterComponent方法。前面已經提到,模擬器的配置引擎在會在config階段調用該方法。實際上在調用LoadDefaultComponents()的時候實際上就是在內部調用了RegisterComponent方法。使用reflector我們可以看到它的內容如下：

protected virtual void LoadDefaultComponents()
{
　　this.RegisterComponent(new Hal());
　　this.RegisterComponent(new ComPortCollection());
　　this.RegisterComponent(new GpioCollection());
　　this.RegisterComponent(new SpiBus());
　　this.RegisterComponent(new MemoryManager());
　　this.RegisterComponent(new TimingServices());
　　this.RegisterComponent(new I2cBus());
　　this.RegisterComponent(new SerialPortCollection());
　　this.RegisterComponent(new NamedPipeServer());
}

實際上LoadDefaultComponents()就是在為默認的組件進行注冊。

如果是手動注冊，需要注意的是，如果一個組件包含於另一個組件那麼子組件注冊的同時需要提供父組件給RegisterComponent的一個重載方法。在調用UnregisterComponent移除組件的時候，所有鏈接到它的子組件都會被自動刪除。例如MemoryManager組件，它有兩個子組件RamManager 和 FlashManager。當我們移除MemoryManager時，RamManager 和 FlashManager也會被移除。

訪問已注冊組件

已注冊的模擬器組件可以通過Emulator類的FindComponentById方法來訪問。我們經常會調用這個函數來對指定的組件進行初始化。例如在SDK提供的SampleEmulator中我們可以看到這樣一個函數：

　　　 /**//// <summary>
　　　　/// Helper method to initialize buttons.
　　　　/// </summary>
　　　　/// <param name="button">The button to be initialized.</param>
　　　　/// <param name="componentId">
　　　　/// The string identifying the button,
　　　　/// found in the config file
　　　　/// </param>
　　　　/// <param name="key">The key that this button should respond to.</param>
　　　　private void InitializeButton(Button button, string componentId, Keys key)
　　　　{
　　　　　　button.Port = _emulator.FindComponentById(componentId) as Gpio.GpioPort;
　　　　　　button.Key = key;
　　　　}

FindComponentById還有一個比較常用的用途就是用於在初始化的時候檢查必備的組件。例如以下代碼所示：

public override void

InitializeComponent()
{
base.InitializeComponent();
//以下兩行代碼即檢查了模擬器是否有名為“Pin_Down”的組件
//同時也檢查了該組件的類型是不是GpioPort
if (FindComponentById("Pin_Down") as GpioPort == null)
throw new Exception("The component 'Pin_Down' is required by the emulator.");
// 啟動UI線程
Thread uiThread = new Thread(StartForm);
uiThread.Start();
}

好了，今天暫且寫到這裡，關於模擬器還有很多值得探討的地方，歡迎有興趣的朋友與我交流。
