在信息系統開發平台OpenExpressApp － 總體架構的由來中說到MetaEdit+是全球DSM領域內著名的產品，OpenExpressApp將借鑒它的思想來形成自己的模型引擎，本篇介紹一下如何使用MetaEdit+來建立一個家族模型語言，這個也是MetaEdit+提供的一個示例，通過家族樹語言的生產來加深對MetaEdit+的了解。如果你也想開發自己的建模工具，那麼推薦你也去研究一下。
MetaEdit+下載
去官方網站MetaCase下載Free 31-day evaluation version of full MetaEdit+ Workbench，它自帶一些示例模型，例如UML示例的一個圖的界面如下：
需求

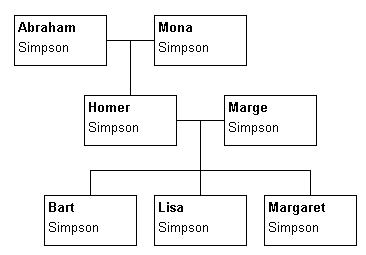

對家族樹進行建模，圖形建模後如下：
GOPPRR 元模型語言

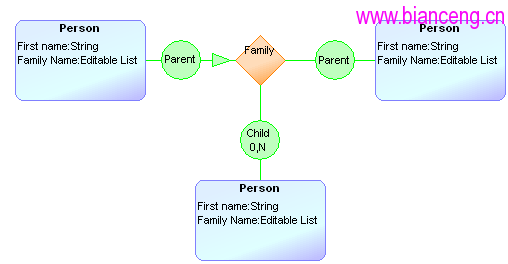

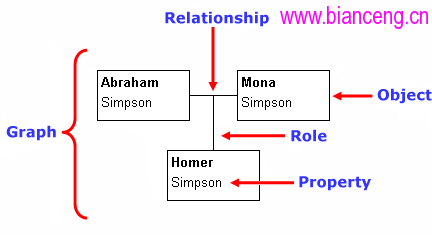

再開始之前介紹一下GOPPRR原模型語言。對於家族樹圖形語言表示如下，在圖中標識了多個元類型，每個類型有自己的功能和語義：
Eachmetatype has its function and semantics as follows:
Graph 圖：一個獨立模型，通常使用圖來表示
Objects 對象：圖的主要元素，例如例子中的Person
Property 屬性：圖、對象、端口、角色和關系都可以擁有一些屬性描述
Port 端口：定義角色如何連接對象的可能語義
Relationship 關系：讓對象連接在一起
Role 角色：連接關系與對象之間
家族樹例子使用這些元類型表示如下：Person為對象，Family為關系，Parent、Child為角色，First name、Family Name為屬性，沒有定義端口，整個顯示為一張圖
實現家族樹模型語言

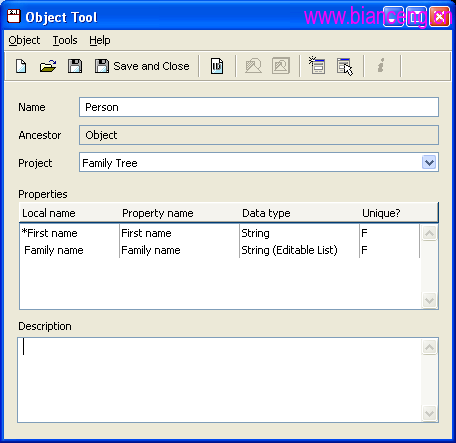

生成對象Person，對象屬性如下：
生成標記

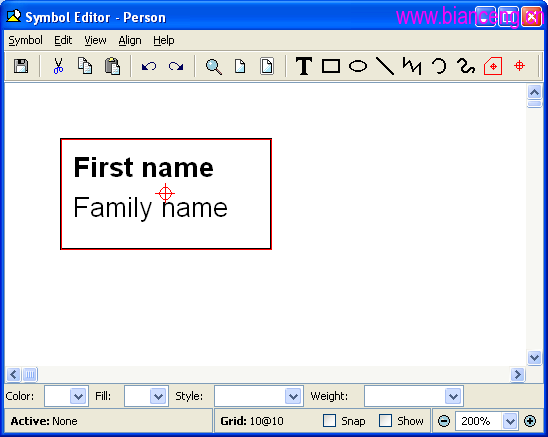

在上圖Object Tool中點擊【Symbol Editor】按鈕，彈出標記編輯器界面，生成標記如下：

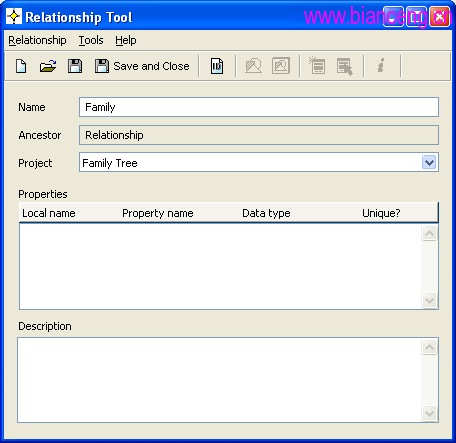

生成關系Family

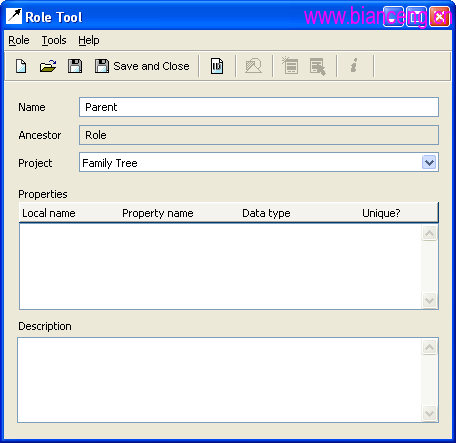

生成角色Parent、Child

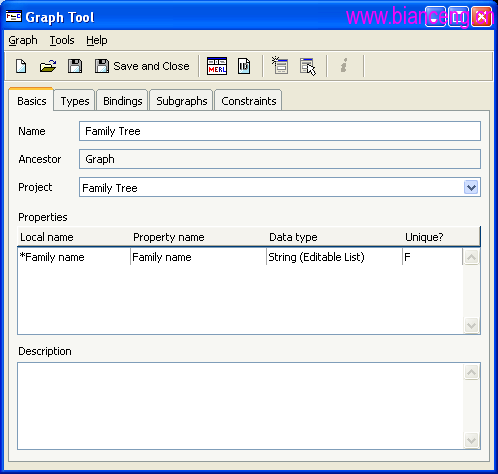

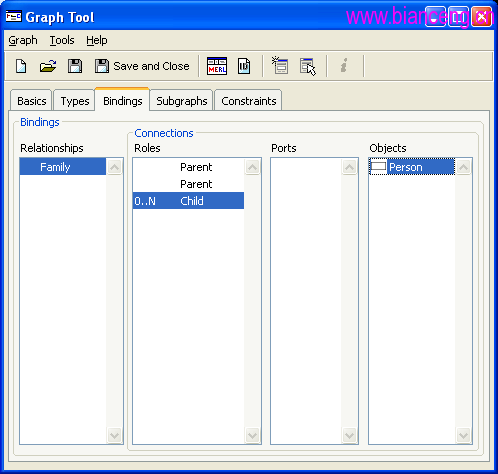

生成圖Family Tree

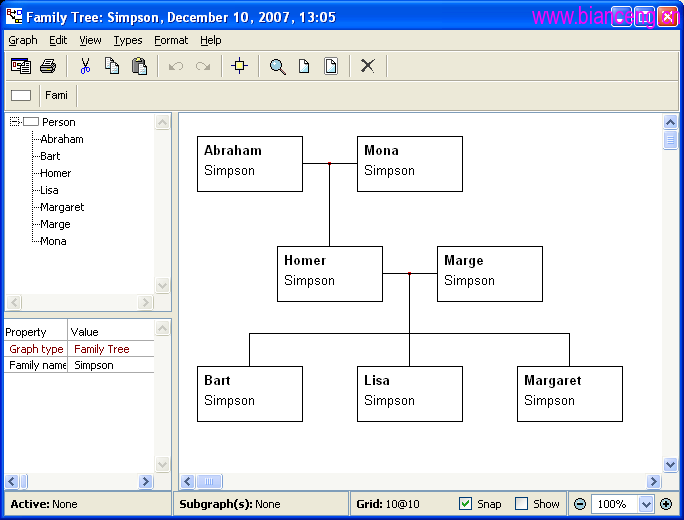

經過上面5步，Family Tree模型語言就輕易地建立起來了，這一步主要是應用模型語言生成家族樹
模型演進
上面只是實現了一個簡單的家族樹模型，一般模型會隨著要求不斷演進，對於上面示例我們現在做一下演進：Person區分男性和女性

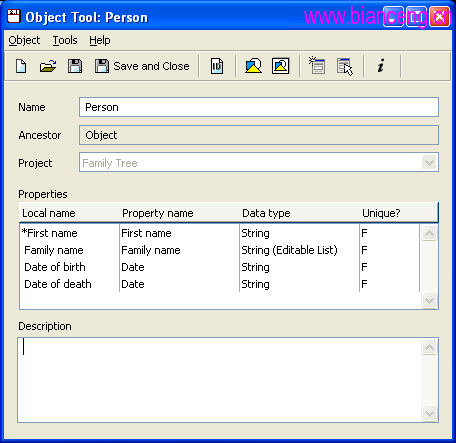

修改Person屬性

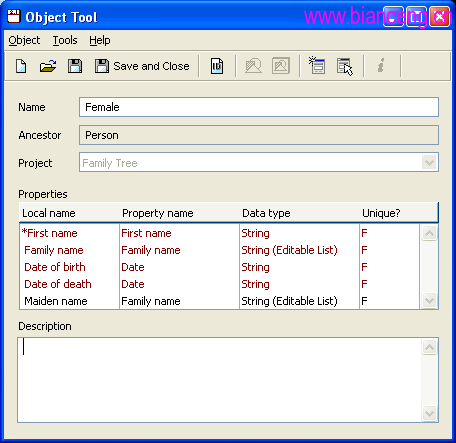

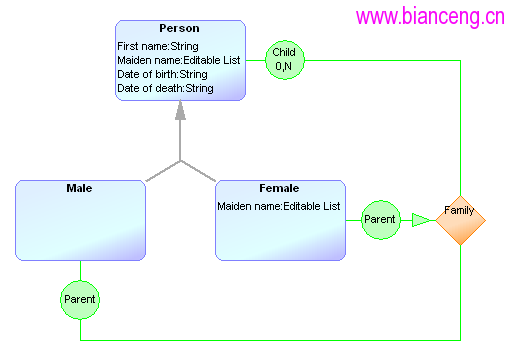

增加從Person繼承下來兩個對象：Female和Male對象

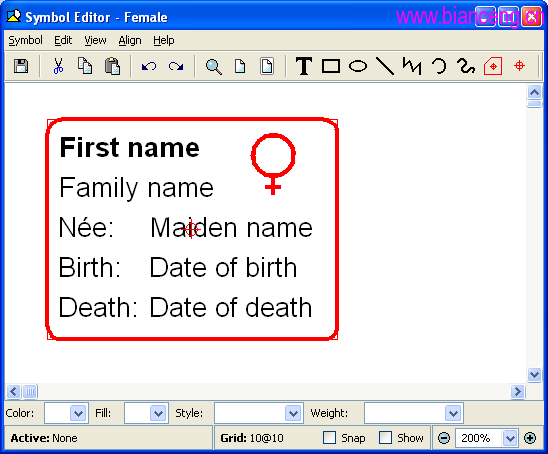

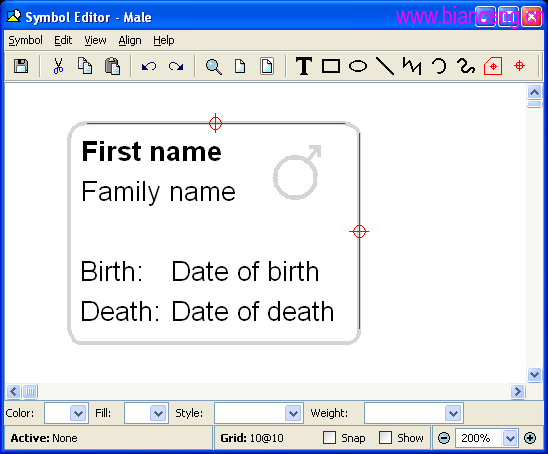

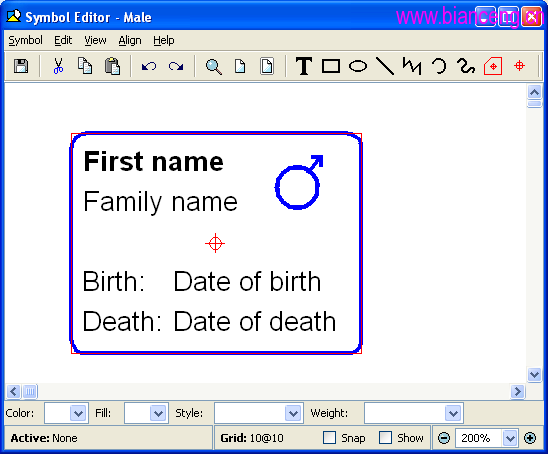

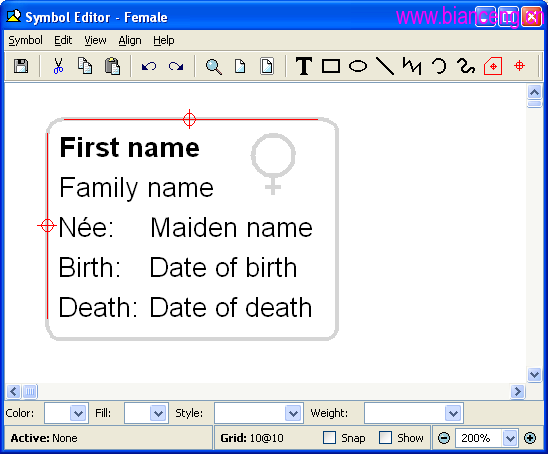

增加男性和女性標記

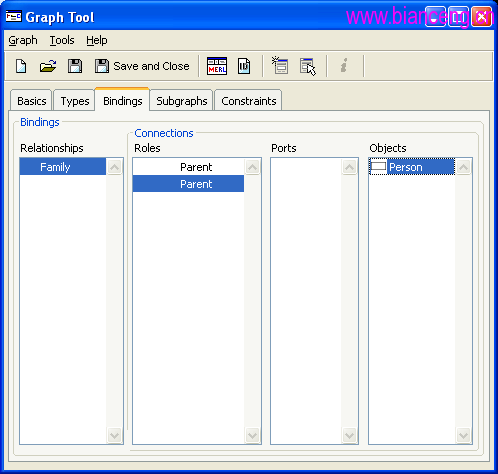

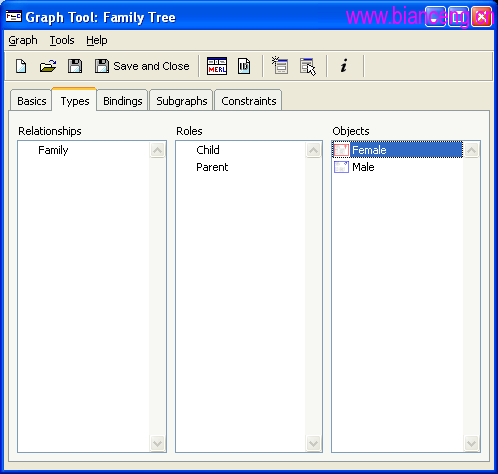

修改圖（Graph）定義

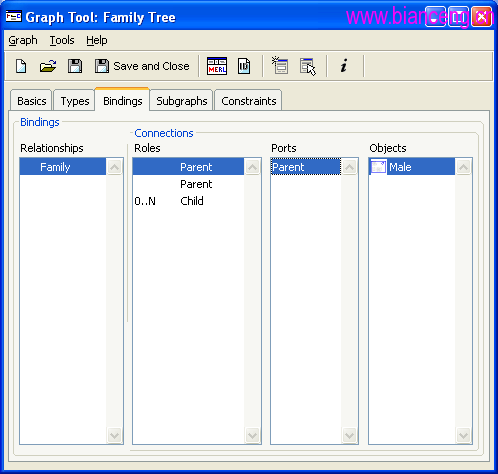

增加端口，限制連接點
再次修改Graph定義

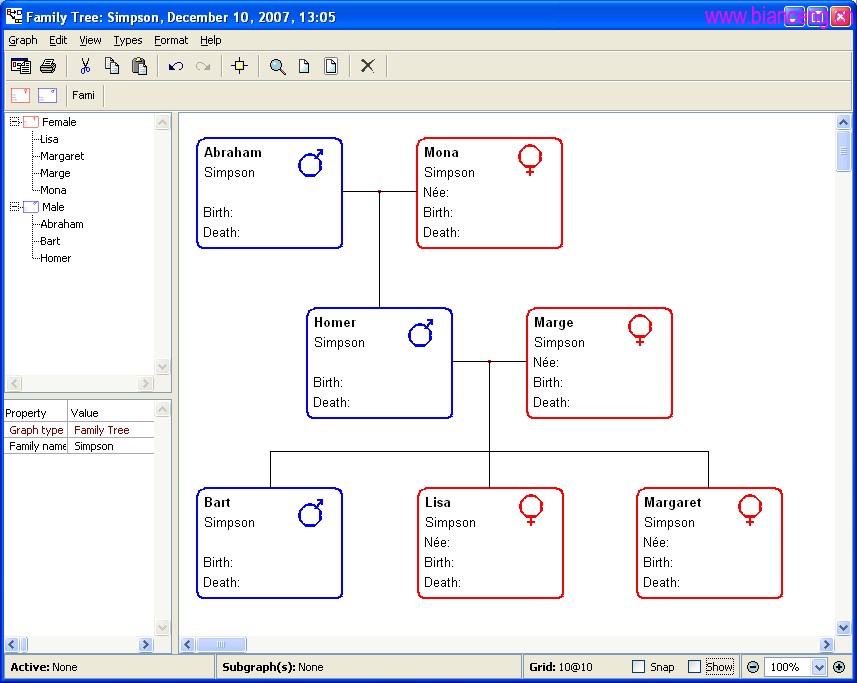

應用模型生成一個家族圖
