信息系統大多會涉及到數據的統計，如數據的導出及生成統計對比圖等，記得之前有一次要生成一個 統計圖在WEB頁面上顯示，那時也是在網上找了段Code，完全是一點點畫橫縱軸坐標上面的畫出來的，而 且出來的效果也一般。最近項目的需要又有類似的要求，當然也知道隨VS08一起免費發布的繪圖組件功能 很強大，那繪圖組件要下載安裝，說是只支持.NET3.5（沒試驗過），不過園子裡我看到了飛雪飄寒 的一 篇博客(http://www.cnblogs.com/dreamof/archive/2008/07/18/1245887.html)，只需引用一個 dotnetCHARTING.dll，而且對於.NET1.1到.NET3.5都適用，在此非常感謝飛雪飄寒，這裡我在他的基礎上 作了一些補充說明。當然dreamof也提到了參考的來源網站http://www.dotnetcharting.com/,上面有近上 千種圖樣，同時給出的調用方式，幾乎涵蓋了應用系統報表圖的所有方面。
OK，開始正題，統計圖一般分柱狀圖，折線圖，扁圖，扁圖稍微用的少點，常見的一般是折線和柱狀 圖，特殊概念的統計還是少不了扁圖的，我下面主要以柱狀和折線圖作說明。
柱狀和折線的又分單一圖和對比圖，對比圖也就是柱形的疊加，折線的疊加，當然柱形和折線也可以 混合疊加。首先說下生成統計圖的相關屬性
/**/
/// <summary>
/// 圖片存放路徑
/// </summary>
public string PhaysicalImagePath
{
set { _phaysicalimagepath = value; }
get { return _phaysicalimagepath; }
}
/**/
/// <summary>
/// 圖片標題
/// </summary>
public string Title
{
set { _title = value; }
get { return _title; }
}
/**/
/// <summary>
/// 圖片x座標名稱
/// </summary>
public string XTitle
{
set { _xtitle = value; }
get { return _xtitle; }
}
/**/
/// <summary>
/// 圖片y座標名稱
/// </summary>
public string YTitle
{
set { _ytitle = value; }
get { return _ytitle; }
}
/**/
/// <summary>
/// 圖例名稱
/// </summary>
public string SeriesName
{
set { _seriesname = value; }
get { return _seriesname; }
}
/**/
/// <summary>
/// 圖片寬度
/// </summary>
public int PicWidth
{
set { _picwidth = value; }
get { return _picwidth; }
}
/**/
/// <summary>
/// 圖片高度
/// </summary>
public int PicHight
{
set { _pichight = value; }
get { return _pichight; }
}
/// <summary>
/// 統計圖類型(柱形,線形等)
/// </summary>
public SeriesType Type
{
set { _type = value; }
get { return _type; }
}
/// <summary>
/// 是否將輸出的圖片顯示成三維
/// </summary>
public bool Use3D
{
set { _use3d = value; }
get { return _use3d; }
}
/// <summary>
/// 對比圖形數據源
/// </summary>
public SeriesCollection DataSource
{
set { _dt = value; }
get { return _dt; }
}
/// <summary>
/// 生成統計圖片的名稱
/// </summary>
public string FileName
{
set { _filename = value; }
get { return _filename; }
}
不用解釋，上面的屬性一看就應該能明白
一、 單一圖

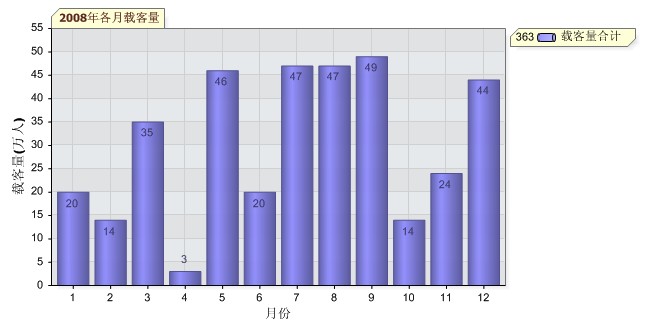

單一圖的應用，比如某條公交線一年12個月中每月的載客量趨勢圖，如下(折線和柱狀圖)：
通過dotnetCHARTING繪制上面的單一統計圖是非常方便的，只需給定一個DataTable類型的數據源，數 據源的段包括橫軸的數值和縱軸的數值，即兩個字段
/**//// <summary>
/// 生成單一圖形時的數據源模型
/// </summary>
/// <returns></returns>
private DataTable GetDataSource()
{
//如sql = select month,count from table where XXX
return db.RetDataTable(sql);
}
在生成統計圖時只需要合理組織數據源就可以了，dotnetcharting會根據數據庫的數值自動合理的分 配縱軸的尺度，這點比較方便。調用也很簡單，如下面
private void Drawing()
{
Charting c = new Charting();
c.Title = "2008年各月載客量";
c.XTitle = "月份";
c.YTitle = "載客量(萬人)";
c.PicHight = 350;
c.PicWidth = 650;
c.SeriesName = "合計";//僅對於DataTable類型做數據源時，此屬性有效
c.PhaysicalImagePath = "ChartImages";//統計圖片存放的文件夾名稱，缺少 對應的文件夾生成不了統計圖片
c.FileName = "Statistics";
c.Type = SeriesType.Line;//折線型
c.Use3D = false;
c.DataSource = GetDataSource();
c.CreateStatisticPic(this.Chart1);
}
/**//// <summary>
/// 生成單一統計圖片
/// </summary>
/// <param name="chart"></param>
/// <param name="type">圖形類別,如柱狀，折線型</param>
public void CreateStatisticPic(dotnetCHARTING.Chart chart)
{
chart.Title = this.Title;
chart.XAxis.Label.Text = this.XTitle;
chart.YAxis.Label.Text = this.YTitle;
chart.TempDirectory = this.PhaysicalImagePath;
chart.FileManager.FileName = this.FileName;
chart.Width = this.PicWidth;
chart.Height = this.PicHight;
chart.Type = ChartType.Combo;
chart.Series.Type = this.Type;
chart.Series.Name = this.SeriesName;
chart.Series.Data = this.DataSource;
chart.SeriesCollection.Add();
chart.DefaultSeries.DefaultElement.ShowValue = true;
chart.ShadingEffect = true;
chart.Use3D = this.Use3D;
chart.Series.DefaultElement.ShowValue = true;
}

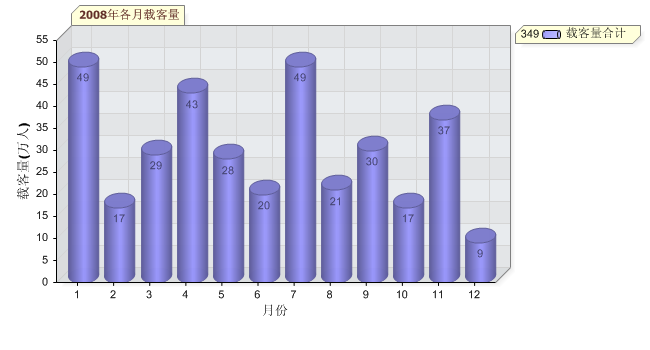

個人覺得生成平面圖還好看些，三維的圖反而看起來別扭，下面也貼一張三維的單一圖效果看下
生成的圖片名稱，如果不指定，系統會根據Tick數隨機生成圖片名稱，格式為png，這樣時間久了會很 多圖片，當然可以在生成前先delete下文件下下的文件，如果設定一個固定名稱，就只會有一個圖片，新 的會覆蓋原有的，但是實際應用中這些做法都不太好，比如系統中有多種形式的報表，多個用戶同時在線 生成統計圖並且還要將該圖片導出到文檔，圖片名稱就不能重復了，要對應到用戶才行，可以這樣 c.FileName = UserID+報表編號，假設系統中有10種類型的報表，系統用戶有20個，最終的統計圖片文件 夾下的文件隨著時間的推移最多達到200個圖片。也是可以接受的（也有的說如果是最新的統計圖片就不 再重新生成，這樣當然好，但是生成的圖片基本上都是按時間段動態查詢產生的，也不易控制），如果真 的報表類型也多，用戶也多，做個定期刪除頁無妨。
二、對比圖

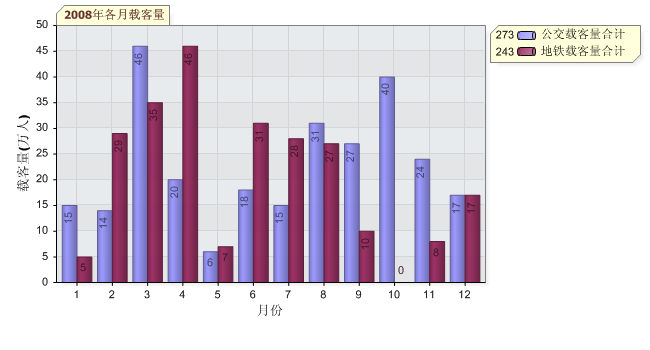

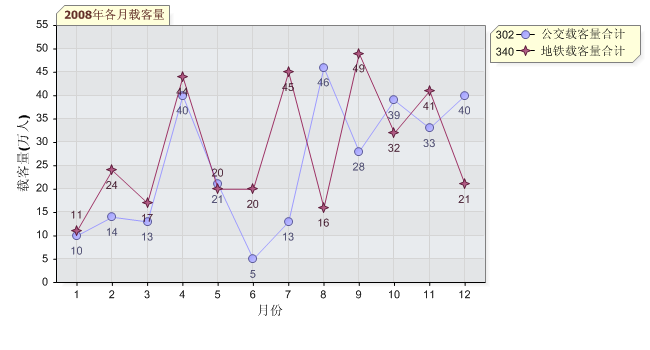

對比圖的應用，比如某年12個中公交和地鐵的載客量對比趨勢圖，如下(折線和柱狀圖)
與單一圖不一樣的是，生成對比圖的數據源必須是序列集合的類型SeriesCollection類型，也就是從 數據庫取出的數據要處理成序列集合的形式，如下
/**//// <summary>
/// 生成統計圖片的數據源模型(單一或對比圖都可以)
/// </summary>
/// <returns></returns>
private SeriesCollection GetDataSource()
{
SeriesCollection SC = new SeriesCollection();
Random rd = new Random();
//DataTable newTable = new DataTable();
//newTable.Columns.Add("Month", typeof(int));//月份
//newTable.Columns.Add("Count", typeof(float));//載客量
//for (int i = 1; i <= 12; i++)
//{
// newTable.Rows.Add(new object[] { i, rd.Next(50) });
//}
/**/////生成單一圖,將返回的DataTable數據處理成序列集合類型的數據， 以便保持數據源類型的統一
//Series s = new Series();
//s.Name = "載客量合計";
//for (int b = 1; b <= 12; b++) //X軸尺度個數，如一年12個月表示 有12個尺度數
//{
// Element e = new Element();
// e.Name = b.ToString();//對應於X軸個尺度的名稱
// e.YValue = rd.Next(50);//與X軸對應的Y軸的數值
// s.Elements.Add(e);
//}
//SC.Add(s);
// 生成對比圖
for (int a = 1; a <= 2; a++) //對比的項數，如2008年各月的公交和 地鐵載客量數據對比就相當於有兩個數據項
{
Series s = new Series();
s.Name = (a == 1 ? "公交載客量合計" : "地鐵載客量合計");// 各個數據項代表的名稱，如公交和地鐵12個月載客量走勢圖，則一條表示公交，一條表示地鐵
for (int b = 1; b <= 12; b++) //X軸尺度個數，如12個月表 示有12個尺度數
{
Element e = new Element();
e.Name = b.ToString();//對應於X軸個尺度的名稱
e.YValue = rd.Next(50);//與X軸對應的Y軸的數值
s.Elements.Add(e);
}
SC.Add(s);
}
//可自定義填充圖的填充色，系統采取默認分配各數據項的填充色
//SC[0].DefaultElement.Color = Color.Blue;
//SC[1].DefaultElement.Color = Color.Red;
//SC[2].DefaultElement.Color = Color.FromArgb(255, 99, 49);
//SC[3].DefaultElement.Color = Color.FromArgb(0, 156, 255);
return SC;
}
/**//// <summary>
/// 生成統計圖片
/// </summary>
/// <param name="chart"></param>
/// <param name="type">圖形類別,如柱狀，折線型</param>
public void CreateStatisticPic(dotnetCHARTING.Chart chart)
{
chart.Title = this.Title;
chart.XAxis.Label.Text = this.XTitle;
chart.YAxis.Label.Text = this.YTitle;
chart.TempDirectory = this.PhaysicalImagePath;
chart.FileManager.FileName = this.FileName;
chart.Width = this.PicWidth;
chart.Height = this.PicHight;
chart.Type = ChartType.Combo;
//chart.Series.Type = this.Type;//生成對比的線型圖時不適用
chart.DefaultSeries.Type = this.Type; //統一使用默認的序列圖類型 屬性
chart.Series.Name = this.SeriesName;
chart.SeriesCollection.Add(this.DataSource);
chart.DefaultSeries.DefaultElement.ShowValue = true;
chart.ShadingEffect = true;
chart.Use3D = this.Use3D;
chart.Series.DefaultElement.ShowValue = true;
}
本文最後給出的下載示例中，統一采用數據源為序列集合，原本定義了兩種類型的數據源 SeriesCollection和DataTable，後來有想過定義一個泛型或IDataSource接受不同的數據源，覺得還是不 怎麼好，就統一用序列數據源類型。

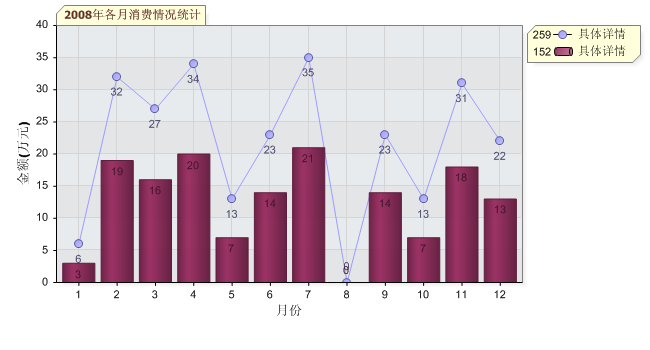

三、柱狀和折線型的疊加(其實也屬於對比圖的一類)應用場景如，公交和地鐵某年12個月的載客量對 比，同時還要反映出12個公交和地鐵的發車次數的對比， 這時就要求縱軸的左右兩邊都有尺度，左邊縱 軸可以對應載客量，右邊縱軸可以對應發車次數，這種意義在於，可以看到在發車量相同的情況下，載客 量對比是怎樣的，發車量不同的情況下，載客量又有什麼變化，通過這種對比可以制定方案對那些線路增 加或減少發車次數，有點點類似於下面這樣的圖
上圖不算是一個完整的圖，因為柱狀和折線都少了一個對比，而且右邊的縱軸沒有刻度，但是這也是 可以做到的dotnetcharting官方網上近千個樣圖中其中我看到一個類似的 http://www.dotnetcharting.com/gallery/view.aspx?id=RateCharts，做一下處理是可以滿足要求的。
PS:引用的dotnetcharting.dll有隱藏的鏈接，就是生成出來的統計圖的上邊和下邊的，當鼠標移上去 時有導向.netcharting網站的鏈接，簡單用JS腳本移除了鏈接的map標簽（網上給的方法是修改IL代碼後 重新生成破解的dll，沒試過）。
總之，應用這個組件繪統計圖確實帶來了很大的方便和靈活性。
本文配套源碼
