VSTS 2010新的架構工具可以讓我們了解應用程序和功能設計，並幫助驗證設計和執行不偏離。它除了支持一般系統分析設計流程（需求→實體）外，也支持
另一類的流程—逆向工程（Reverse Engineering）。
通過逆向工程可以理解應用程序之間的部分是重要的相互依賴關系，以確定可能會出現的問題。此外，直觀圖可以幫助我們找到最佳位置來執行新的功能。
DGML文件可以使解決方案產生依賴矩陣和布局，每個視圖可以在項目結構中提供一個不同的視圖，如圖1所示。

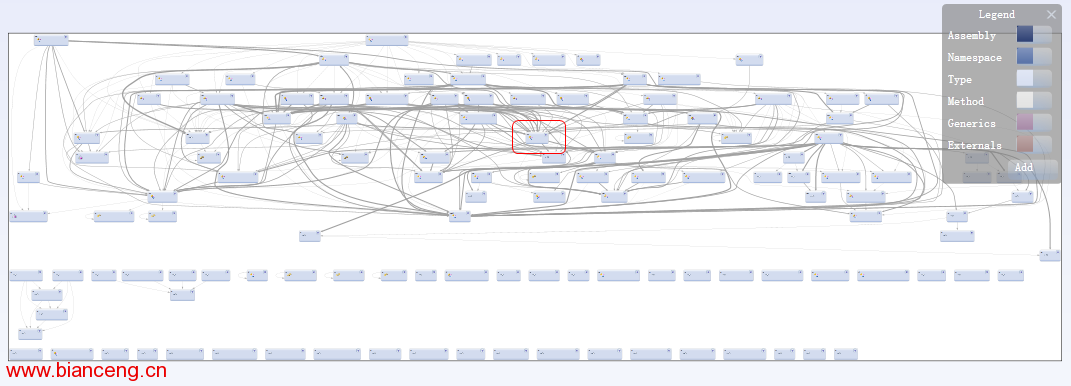

圖1 程序集關系分析圖

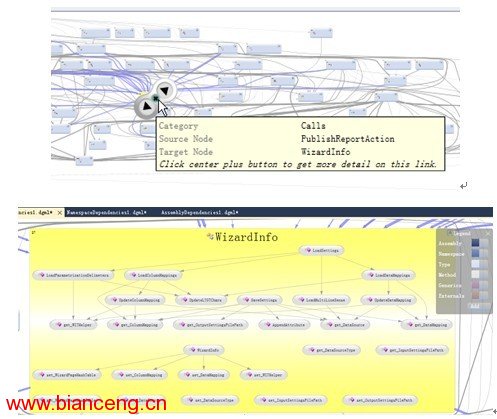

通過高級的視圖功能可以來分析模型的整體結構。在一個區域中，可以根據需要修改15分鐘到一個小時之間的變化差異的依賴關系，如圖2所示。
圖2 類關系分析圖
單擊相應的類，在出現方向箭頭處單擊可放大局部類之間的關系圖，如圖3所示。
圖3 類關系局部放大分析圖
VSTS 2010逆向工程類型可分為靜態與動態：靜態指的是整個程序代碼的靜態結構，如組件或類間的關系；動態則是程序代碼執行的順序，如某個程序代碼區段的相關方法引用與響應順序。
1．靜態逆向工程（Static Reverse Engineering）
VSTS 2010提供針對不同功能層面的分析工具來輔助程序代碼進行逆向工程：Layer Diagram可從高階面看架構；Architecture Explorer能從特定點切入，只探索我們所關心的部分；.net Class Diagram則可分析最細節的Class結構。它支持靜態的逆向工程，主要有三個工具：Architecture Explorer、Layer Diagram和Class Diagram。
應用&實踐
靜態逆向工程—Web應用代碼分析范例
（1）層圖（Layer Diagram）
Layer Diagram可以讓我們以高層的角度來分析整個軟件結構，細膩程度可以自由選擇，從項目、Namespace、Class、到方法皆可。
①首先打開一個Web Application工程，打開VS新增一個Modeling Project，命名為“DemoReverseEngineering”，新增空白Layer Diagram，命名為“MainLayerDiagram” （Architecture|New Diagram|Layer Diagram），然後從Solution Explorer中拖曳ClassLibrary1、WebApplication1到MainLayerDiagram，然後可以看到兩個方塊(Layer)，單擊方塊並單擊鼠標右鍵，選“Generate Dependencies”命令，VSTS 2010會自動生成之間的關系，如圖4所示。

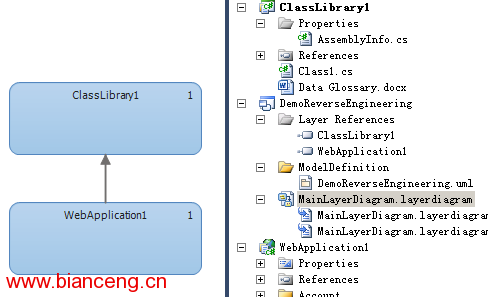

圖4 關系層圖

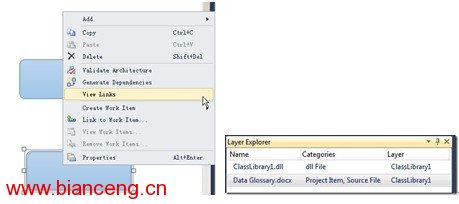

②我們可以定義每個Layer包含的工作產品（Artifact），並可以直接用相關文件對應到Layer，然後在Layer上單擊鼠標右鍵選擇“View Links”命令，
即可檢視此Layer的相關工作產品，如圖5所示。
圖5 層浏覽器
Layer Diagram基本上為快照（Snapshot）圖形，後續即使程序代碼有了變動，該圖形也並不會自動跟著更新，所以必須定期執行Validate Architecture。
（2）架構浏覽器（Architecture Explorer）

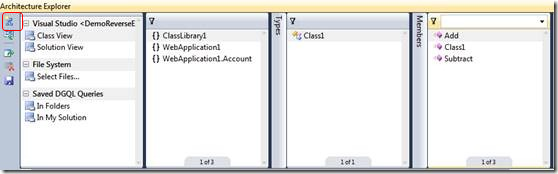

架構浏覽器可以讓我們從特定點開始分析相關類（Class）、方法（Method）、成員（Member）間的關系。打開VS IDE，選擇“View”|“Architecture Explorer”或者“Architecture”|“Windows”|“Architecture Explorer”命令可打開架構浏覽器，如圖6所示。
圖6 架構浏覽器類視圖

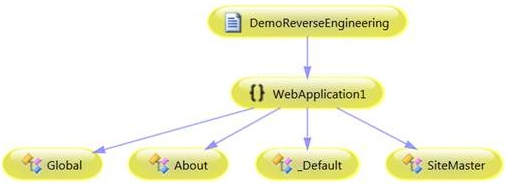

打開架構浏覽器窗口，單擊左上角的“Create a new graph”圖標，顯示類關系視圖，如圖7所示。
圖7 類關系視圖
外，解決方案視圖（Solution View）：從項目角度出發到程序、類等。選擇文件（Select Files）：可以選擇多個程序文件，如.exe、.dll等，此將由實體程序展
開到類、方法等。當沒有原始代碼時，可以用此功能來分析動態鏈接庫。

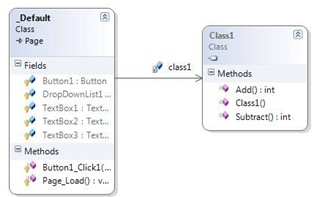

（3）類圖（Class Diagram）
VS.Net類圖不同於UMl Class Diagram，它提供了圖形與程序代碼雙向實時同步功能，若修改程序代碼，視圖會自動更新。可在Solution Explorer下選擇目標項目，
單擊工具欄的“View Class Diagram”按鈕，即可自動生成.Net Class Diagram，如圖8所示。
圖8 類關系圖
2．動態逆向工程（Dynamic Reverse Engineering）
VSTS 2010新增架構工具支持動態逆向工程，主要有兩個工具：依賴圖（Dependency Graph）和Sequence Diagram(時序圖)。以前的程序開發人員，當分析程序代碼
完全沒有頭緒時，需要從程序代碼中直接理解程序流程是一件很困難且痛苦的事，新增的兩個工具會大大提高代碼分析的效率。
應用&實踐
動態逆向工程—Web應用代碼分析范例
（1）依賴圖（Dependency Graph）
依賴圖可以協助理解程序代碼的結構與關系，可以透過架構浏覽器(Architecture Explore)來生成依賴圖。

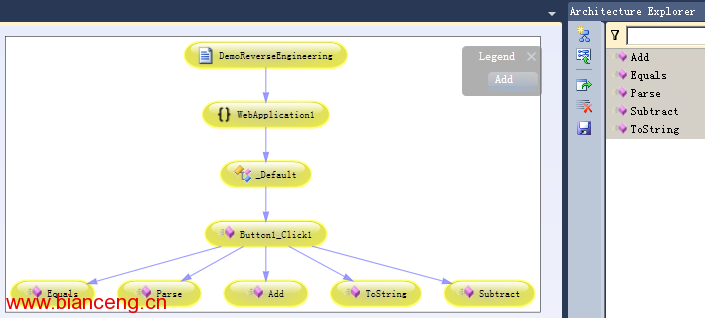

首先在Architecture Explorer中選擇“Class View”|“WebApplication1”|“_Default”|“Button1_Click1”，按“Ctrl +”包含的所有方法鍵，並選擇其所包含所有方法，然後單擊“Create a new graph…”按鈕，即可將剛才類（Class）階層與方法（Method）關系繪制成依賴圖（Dependency Graph），如圖9所示。
圖9 展現依賴圖
（2）順序圖（Sequence Diagram）
順序圖是用來表現程序流程的圖像工具，在VSTS 2010中也用於對象導入系統的設計，可以手工直接繪制Sequence Diagram功能，也能通過
逆向工程選擇代碼段自動生成圖形。

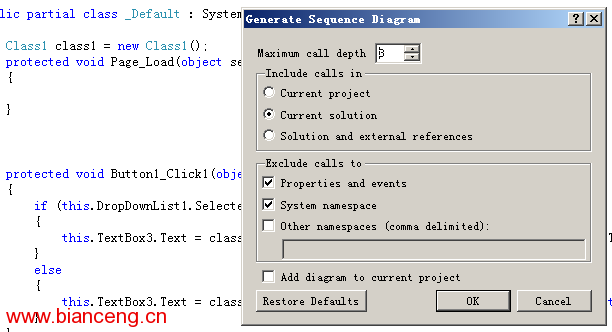

①在VS 2010中，打開Default.cs程序文件，找到Button1_Click1()方法，單擊鼠標右鍵，在彈出菜單中選擇“Generate Sequence Diagram”命令。
設置順序圖，如圖10所示。
圖10 設置生成順序圖
l Maximum call depth：決定掃描程序調用層數來產生順序圖，默認值為3，意指超過3層的呼叫不納入Sequence Diagram。
l Include calls in：決定哪些范圍的方法調用要納入順序圖，默認值為當前解決方案（Current solution）。
l Exclude calls to：決定哪些方法調用要略過，不納入順序圖。

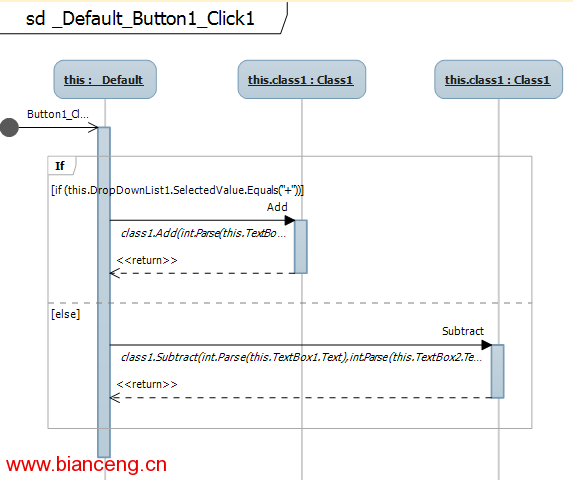

②單擊“OK”按鈕，生成順序圖，將可以幫助分析了解程序流程，如圖11所示。
圖11 從程序代碼生成順序圖
對於生成後的順序圖可以手工修改方法名稱，但它不會反映到程序代碼中（它只是時間點的快照（Snapshot）。不支持圖形與程序代碼雙向互動。
（3）分組生命線（Lifeline Grouping）
在VSTS 2010中，順序圖具有合並功能，可以通過Group功能把Lifeline合並起來，按“Ctrl ”鍵選擇多個Lifeline後，用鼠標右鍵單擊選擇“Collapse”，
即可合並成LifelineGroup。例如，可以將兩個Class1合並起來，若要展開，用鼠標右鍵單擊選擇“Expand”即可，如圖12所示。

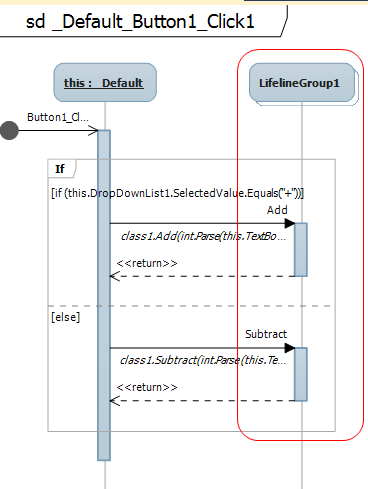

圖12 合並分組生命線順序圖
