一、外觀模式簡介（Brief Introduction）
外觀模式，為子系統的一組接口提供 一個統一的界面，此模式定義了一個高層接口，這一個高層接口使的子系統更加容易使用。
二、解決的問題（What To Solve）1、分離不同的兩個層
典型的分層例子是 Net三層架構，界面層與業務邏輯層分離，業務邏輯層與數據訪問層分類。這樣可以為子系 統提供統一的界面和接口，降低了系統的耦合性。
2、減少依賴
隨著功能增 加及程序的重構，系統會變得越來越復雜，這時增加一個外觀可以提供一個簡單的接口，減 少他們之間的依賴。
3、為新舊系統交互提供接口
有的時候，新系統需要舊 系統的核心功能，而這個舊的系統已經很難維護和擴展，可以給新系統增加一個 Façade類，是的新系統與Façade類交互，Façade類與舊系統交互素 有復雜的工作。

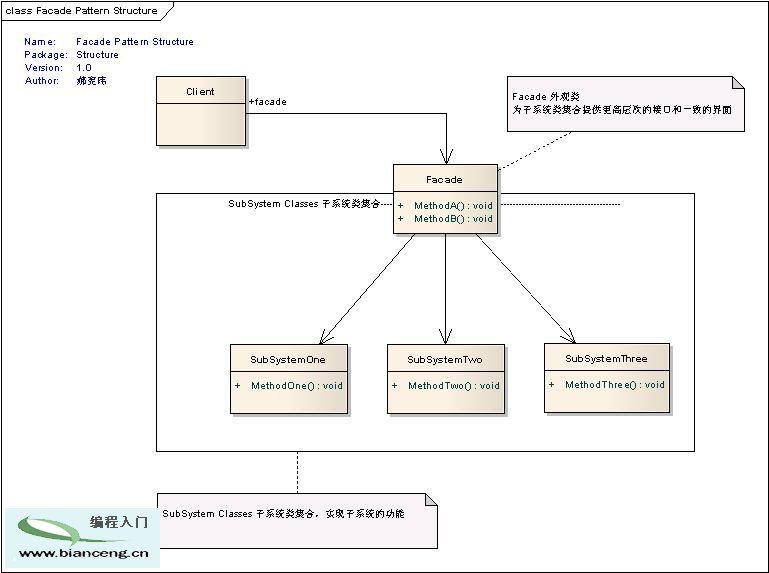

三、外觀模式分析（Analysis）1、外觀模式結構
2、源代碼
1、子系統類SubSystemOne
public class SubSystemOne
{
public void MethodOne()
{
Console.WriteLine("執行子系統One中的方法One");
}
}
2、子系統類SubSystemTwo
public class SubSystemTwo
{
public void MethodTwo()
{
Console.WriteLine("執行子系統Two中的方法Two");
}
}
3、子系統類SubSystemThree
public class SubSystemThree
{
public void MethodThree()
{
Console.WriteLine("執行子系統Three中的方法Three");
}
}
4、Facade 外觀類,為子系統類集合提供更高層次的接口和一致的界面
public class Facade
{
SubSystemOne one;
SubSystemTwo two;
SubSystemThree three;
public Facade()
{
one = new SubSystemOne();
two = new SubSystemTwo();
three = new SubSystemThree();
}
public void MethodA()
{
Console.WriteLine("開始執行外觀模式中的方法A");
one.MethodOne();
two.MethodTwo();
Console.WriteLine("外觀模式中的方法A執行結束");
Console.WriteLine("---------------------------");
}
public void MethodB()
{
Console.WriteLine("開始執行外觀模式中的方法B");
two.MethodTwo();
three.MethodThree();
Console.WriteLine("外觀模式中的方法B執行結束");
}
}
5、客戶端代碼
static void Main(string[] args)
{
Facade facade = new Facade();
facade.MethodA();
facade.MethodB();
Console.Read();
}

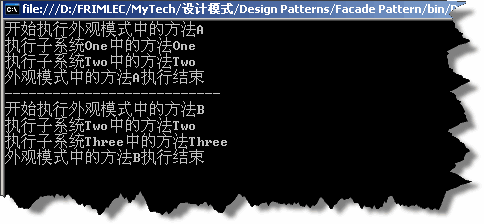

3、程序運行結果
四．案例分析（Example）1、場景
假設遠程網絡教育系統-用戶注冊模塊包括功能有
1、驗證課程是否已經滿人
2、收取客戶費用
3、通知用戶課程選擇成功

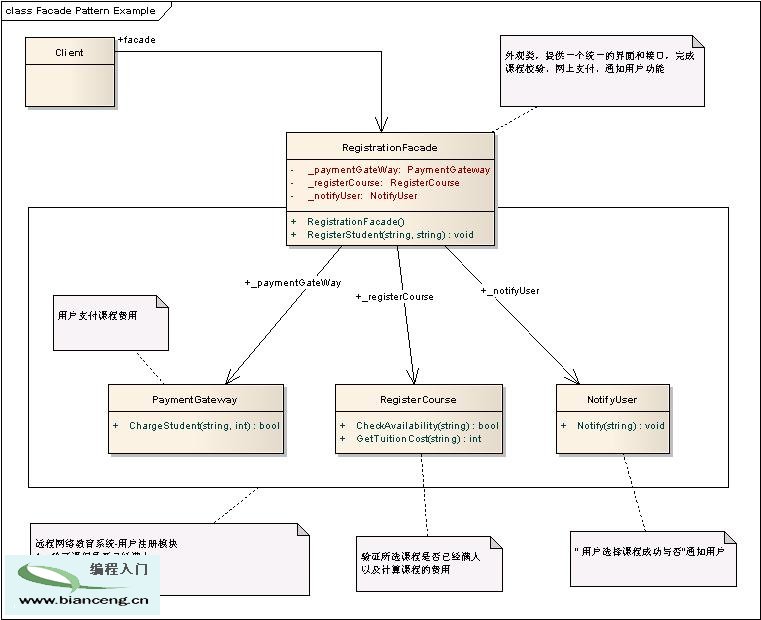

如下圖所示
子系統類集合包括：PaymentGateway類、RegisterCourse類、NotifyUser類
PaymentGateway類：用戶支付課程費用
RegisterCourse類：驗證所選課程是否已經滿人以及計算課程的費用
NotifyUser類：" 用戶選擇課程成功與否"通知用戶
RegistrationFacade類：外觀類，提供一個統一的界面和接口，完成課程校驗、網上支 付、通知用戶功能
2、代碼
1、子系統類集合
1. namespace FacadePattern
2. {
3. /// <summary>
4. /// Subsystem for making financial transactions
5. /// </summary>
6. public class PaymentGateway
7. {
8. public bool ChargeStudent(string studentName, int costTuition)
9. {
10. //Charge the student
11. Console.WriteLine(String.Format("Charging student {0} for ${1}", studentName, costTuition.ToString()));
12. return true;
13. }
14. }
15.
16. /// <summary>
17. /// Subsystem for registration of courses
18. /// </summary>
19. public class RegisterCourse
20. {
21. public bool CheckAvailability(string courseCode)
22. {
23. //Verify if the course is available..
24. Console.WriteLine(String.Format("Verifying availability of seats for the course : {0}", courseCode));
25. return true;
26. }
27.
28. public int GetTuitionCost(string courseCode)
29. {
30. //Get the cost of tuition
31. return 1000;
32. }
33. }
34.
35. /// <summary>
36. /// Subsystem for Notifying users
37. /// </summary>
38. public class NotifyUser
39. {
40. public bool Notify(string studentName)
41. {
42. //Get the name of the instructor based on Course Code
43. //Notify the instructor
44. Console.WriteLine("Notifying Instructor about new enrollment");
45. return true;
46. }
47. }
48. }
2、外觀類Façade Class
1. /// <summary>
2. /// The Facade class that simplifies executing methods
in the subsystems and hides implementation for the client
3. /// </summary>
4. public class RegistrationFacade
5. {
6. private PaymentGateway _paymentGateWay;
7. private RegisterCourse _registerCourse;
8. private NotifyUser _notifyUser;
9.
10. public RegistrationFacade()
11. {
12. _paymentGateWay = new PaymentGateway();
13. _registerCourse = new RegisterCourse();
14. _notifyUser = new NotifyUser();
15. }
16.
17. public bool RegisterStudent(string courseCode, string studentName)
18. {
19. //Step 1: Verify if there are available seats
20. if (! _registerCourse.CheckAvailability(courseCode))
21. return false;
22.
23. //Step 2: Charge the student for tuition
24. if (!_paymentGateWay.ChargeStudent(studentName, _registerCourse.GetTuitionCost(courseCode)))
25. return false;
26.
27. //Step 3: If everything's successful so far, notify the instructor of the new registration
28. return _notifyUser.Notify(studentName);
3、客戶端代碼
1. namespace FacadePattern
2. {
3. class Program
4. {
5. static void Main(string[] args)
6. {
7. RegistrationFacade registrationFacade = new RegistrationFacade();
8. if (registrationFacade.RegisterStudent ("DesignPatterns101", "Jane Doe"))
9. Console.WriteLine("Student Registration SUCCESSFUL!");
10. else
11. Console.WriteLine("Student Registration Unsuccessful");
12. }
13. }
14. }
五、總結 （Summary）
外觀模式，為子系統的一組接口提供一個統一的界面，此模式定義了一 個高層接口，這一個高層接口使的子系統更加容易使用。
外觀模式可以解決層結構 分離、降低系統耦合度和為新舊系統交互提供接口功能。
