上一節我們為狀態機設計器添加了一個Rule,主要用來處理當Transition的屬性 Label,Condition,Action,Event之間的任何一個值發生變化時，其余的屬性值也要按照我們 的規則來更新(我們的Label屬性就是一個輔助的屬性,用來更好的顯示和編輯另外三個屬性). 我們可以看到vs.net dsl提供的Rule機制的強大,它主要提供了以下幾個Rule:
AddRule:當ModelElement或者ElementLink添加時觸發
ChangeRule:當一個元素或者關系的屬性發生變化時觸發
DeleteingRule:刪除元素或關系時觸發
DeletedRule:刪除元素或關系後觸發
RolePlayerChangeRule:當域關系的一端發生變化時
RolePlayerPositionChangeRule:對於多重的關系中的角色發生變化
TransactionBeginningRule:事務開始時觸發
TransactionCommitingRule 事務提交時觸發
TransactionRollingBackRule 事務回滾時觸發
另外應該注意的是,AddRule,ChangeRule,DeleteingRule…這些都是在元素添加，更改， 刪除同時觸發，此時還在事務當中，也就是說，我們可以添加自己的規則，根據我們自定義 的條件取消事務或做一些其它的處理。
但是規則是強制性的，也就是說，在一個規則處理裡面，我們如果限制一個屬性值的類型 必須是整型，否則就拋出異常，停止此事務的提交。這屬於Vs.net Dsl提供的硬約束的一種 實現，相反，還有軟約束,那硬約束和軟約束有什麼不同呢?
硬約束就是指從不讓用戶違反的約束，比如我們例子中的四個屬性之間的這種關系，如果 有些個案，就會導致我們的元數據混亂，生成代碼就很麻煩.
軟約束是用戶有時可以違反，有時又不能違反的約束，或者是說，即使用戶違反了，我們 也要保證元數據能夠正常保存，正常提交。比如說我們的狀態機中沒有初始狀態.
一個優秀的Dsl設計器應該是硬約束和軟約束結合，軟的不行來硬的! 當然，這裡提到 Rule只是硬約束的一種，比如我們還可以重載指定域屬性值屬性處理器內嵌類中的 OnXXXChanged()方法，例如，我們添加一個 partial類ConditionPropertyHandler:
internal sealed partial class ConditionPropertyHandler :DomainPropertyValueHandler<Transition, string>
{
protected override void OnValueChanging(Transition element, string oldValue, string newValue)
{
if (!element.Store.InUndoRedoOrRollback)
{
if (!string.IsNullOrEmpty(newValue))
{
element.Label = ComputeSummary(newValue, element.Condition, element.Action);
}
}
base.OnValueChanging(element, oldValue, newValue);
}
}
介紹了硬約束後，我們來看一下vs.net dsl的軟約束的機制：
和硬約束一樣，軟約束也是通過附加的C#類來完成，相比於定義特殊的規則或者是驗證語 言來說，這很方便，有了更大的靈活性。我們來看一下validation機制，這就是vs.net dsl 提供的軟約束，它和rule最明顯的區別就是，rule是被動觸發的，當我們操作元數據，對模 型進行操作時，觸發了我們定義的Rule(規則)，而 validation(驗證)一般是主動觸發的，提 供了上下文菜單，我們可以驗證我們整個模型或者是單個元素。
還是以我們的例子來介紹，為了狀態機的合理性，我們需要遵守:
Name屬性的值的有效性
初始狀態不能做為轉移的目標,結束狀態不能做為轉移的開始.
一個狀態機應該有一個初始狀態
下面我們就一步一步添加這些Validation:
1.首先在我們在CustomCode文件夾下面添加Validation文件夾,來存儲我們的驗證.
2.新建一個partial類State,注意命名空間修改為CompanyName.LanguageSm,要保持和原來 生成的State類一致.
3.給類打上ValidationState屬性標記.
[ValidationState(ValidationState.Enabled)]
public partial class State
{
}
4. 我們在partial類中添加自定義的驗證,其實也就是添加驗證方法,在方法上打上 ValidationMehtods標記
[ValidationState(ValidationState.Enabled)]
public partial class State
{
[ValidationMethod(ValidationCategories.Open | ValidationCategories.Save | ValidationCategories.Menu)]
private void ValidateAttributeNameAsValidIdentifier(ValidationContext context)
{
CSharpCodeProvider csharp = new CSharpCodeProvider();
if (string.IsNullOrEmpty(this.Name.Trim()))
context.LogError("State的名稱不能為空", "StateMachine – State - 01", this);
else if (!csharp.IsValidIdentifier(Name))
{
context.LogError("State的名稱不合法", "StateMachines – State - 02", this);
}
}
}
其中ValidationCategories是代表驗證的調用時機, 設計器打開.保存模型文件還是通過 右鍵菜單中的Validate. 參數ValidationContext包含驗證的上下文信息,上面我們用來記錄 錯誤,信息提示等.
同樣的方式我們添加對另外初始狀態的驗證,上面我們提示的信息是寫死在程序裡面的,當 然可以實現從資源裡獲取.
5.我們要驗證整個狀態機只有一個初始狀態怎麼辦,添加StateMachine的partial類,在這 個類裡面添加驗證:
[ValidationState(ValidationState.Enabled)]
public partial class StateMachine
{
[ValidationMethod(ValidationCategories.Open | ValidationCategories.Save | ValidationCategories.Menu)]
private void ValidateStateMachineHasOneInitialState(ValidationContext context)
{
if(!States.Exists(p=>p.Kind == StateKind.Initial))
context.LogError("狀態機至少應該有一個初始狀態", "StateMachine - 01", this);
}
}
6.不過這還不夠,我們還需要進行一下設置才能讓驗證生效,打開dsl文件,Dsl Explor中的 Editor/Validation結點,設置Validation屬性中的Use Menu,Use Open,Use Save為True:

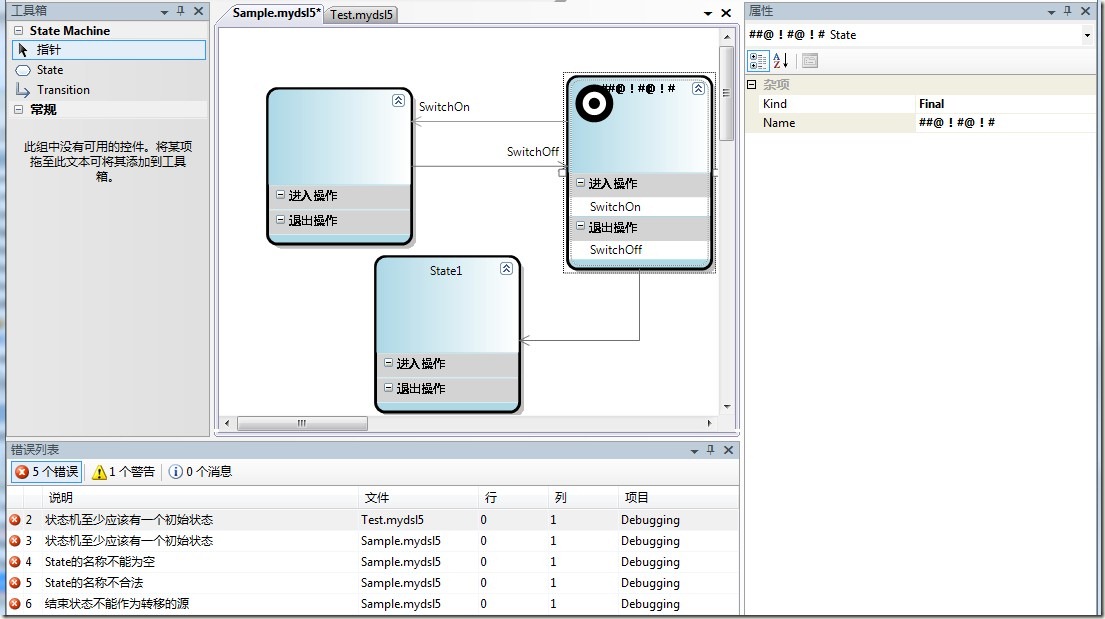

7.重新轉換所有的模板,我們來測試一下我們的驗證,右鍵全部驗證:
回過頭來想一下,我們不允許結束狀態上建立Transition的源,這應該是強制性的吧,既然 這樣,我們為什麼還要在驗證的時候才去驗證,而允許用戶有機會犯這樣的錯誤呢?下面我們就 來實現對這個的控制,使結束狀態為源不能夠建立Transition關系.

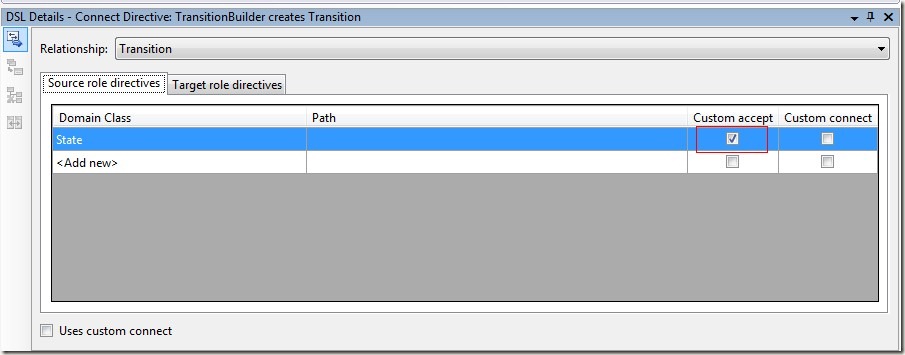

8.打開Dsl Explorer,結點Connection Builder/TransitionBuilder/Link Connect Directives/Transition,選中Transition後,打開Dsl Details窗口,我們設置域關系 Transition的對於源角色State使用自定義接受(Custom accept).
9.轉換所有模板,重新編譯解決方案,你會發現有錯誤發生,是提示你必須要實現 TransitionBuilder中的 CanAcceptStateAsSource和 CanAcceptStateAndStateAsSourceAndTarget方法,這是 vs.net dsl設計自定義處理後通用的 處理方法,你必須手動添加相應的方法後才能夠編譯通過. 在我們的CustomCode文件夾下面添 加TransitionBuilder類,注意這是一個靜態類,然後在這個靜態類中添加這兩個靜態方 法.
namespace Company.LanguageSm
{
public static partial class TransitionBuilder
{
private static bool CanAcceptStateAsSource(State state)
{
return ((state != null) && (state.Kind != StateKind.Final));
}
private static bool CanAcceptStateAndStateAsSourceAndTarget(State sourceState, State targetState)
{
return CanAcceptSource(sourceState);
}
}
}
10.再次運行我們的項目,你會發現,當選中Transition在一個結束狀態上拖拽時，你會發 現,顯示圓形的不可用.
代碼下載： http://files.cnblogs.com/lonely7345/LanguageSm4.rar
