還是以我們創建的LanguageSm項目為例，我們大概介紹一下界面表示相關的概念,打開DslDefinition.dsl文件,這次我們看泳道(也就是樹線)的右邊:
一. 圖表

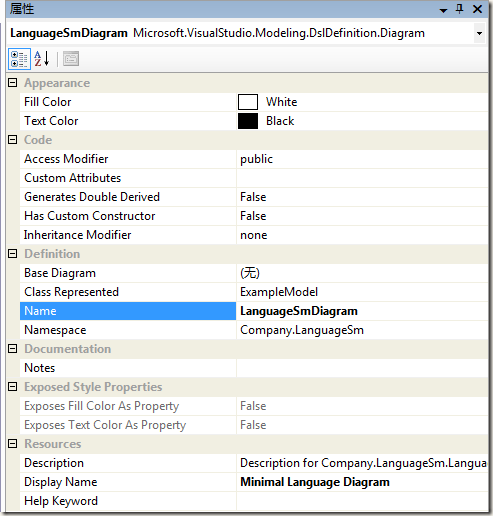

我們看最下面的LanguageSmDiagram,這就是圖表元素，它是存儲形狀和連接器映射的容器，代表設計界面自身，映射到模型的根域類(圖形元素 Diagram Elements都是與模型相對應的),也就是映射到我們例子裡的ExampleModel,我們來看一下圖表的屬性:
在這裡，我們可以對圖表的外觀，代碼，文檔，公開樣式屬性，資源幾個方面進行屬性設置，Dsl會收集設置的這些信息，然後根據T4模板，在Dsl項目的 Generate Code文件夾下面生成Diagram類，我們也可以對這個類進行擴展，實現圖表方面的一些自定義，比如設置背景圖，顯示網絡等。如果你想實現Dsl模型的自己的界面表示方式，也需要實現自己的圖表元素Diagram類.
二.編輯器

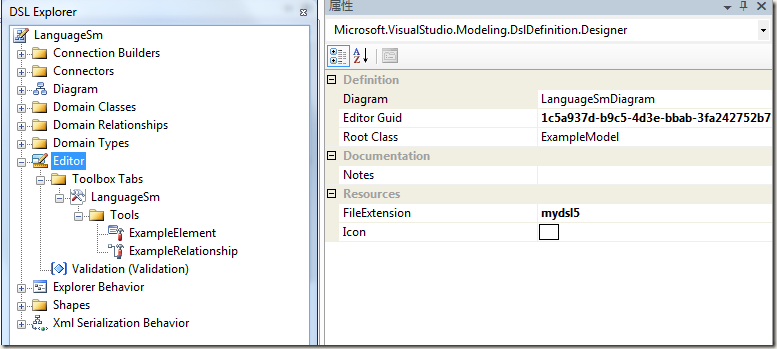

編輯器分為兩種類型：(圖形)設計器和自定義編輯器.編輯器的定義在Dsl資源管理器(Dsl Explorer)中的“編輯器”(editor)節點下，這裡的定義的屬性用於生成EditorFactory類(熟悉VSX的應該知道，我們會在後面介紹)，工具箱等，我們來看一下默認的設計器的屬性:
這裡需要提示一下，在dsl設計的過程中，有很多時候需要dsl浏覽器和屬性對應操作使用，可以通過右鍵屬性來進行設置。
屬性裡設置了編輯器對應的圖表元素，編輯器的GUID,根域類，以及存儲Dsl模型的文件擴展名，與文件關聯的圖標。或許你不太明白這些屬性代表什麼意義，沒有關系，以後會明白的。

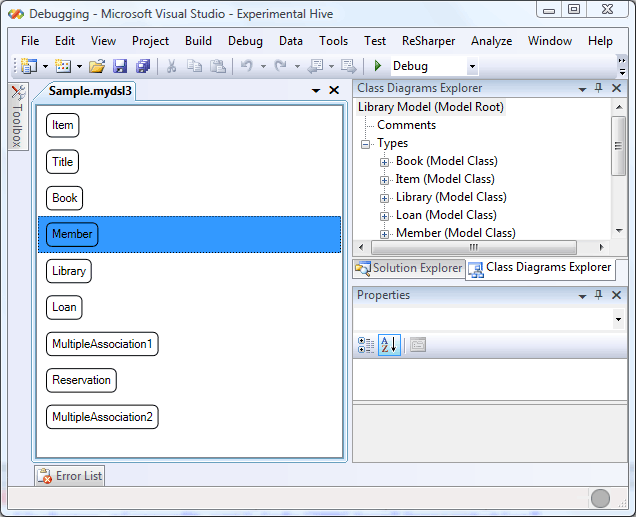

我們在第一節就說過， Dsl模型並不一定要有圖形編輯器的，我們也可以在這裡添加我們自定義的編輯器，你可以右鍵刪除默認的Editor,然後在根結點LanguageSm上右鍵添加自定義編輯器，然後設置上面說的那些屬性，然後實現自己的DocView，在這裡有詳細流程，具體的方法我們也會在後面詳細介紹.
三.形狀
形狀是Dsl圖形符號的重點，因為形狀和模型元素一一對應(前面說的ExampleShape是一個幾何形狀,和根域類對應),可以使模型元素形象化，這也是Vs.Net DSL圖形化DSL的特點. 形狀又分為以下五個不同的類型,這五個形狀在工具箱上都有，可以直接拖動到圖形區域創建對應的形狀,建議現在沒有必要太去細化，而只需要記住他們的樣式，能夠按需所有，具體怎麼設置還是到使用的時候再去研究:
1.幾何形狀(GeometryShape)

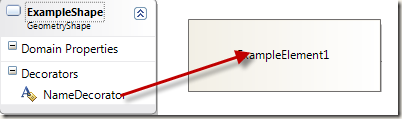

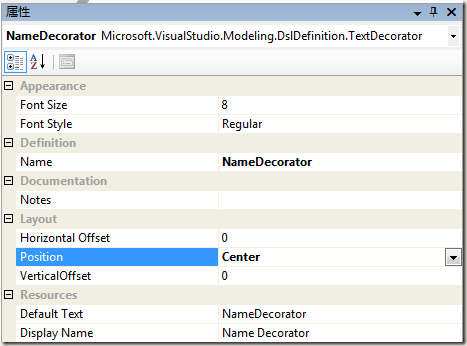

左側為形狀的模型，右側為調試後運行的顯示模型，形狀中的文本裝飾器NameDecorator就是用來控制我們顯示圖形中的文本，你可以查看裝飾器的屬性，控制文本的顯示，包括文本,顯示位置等.
對於幾何形狀，除了文本裝飾器以外，你還可以添加IconDecorator（裝飾圖形上顯示圖標),ExpandCollapseDecorator(裝飾圖形的展開收縮)
2.隔間形狀(CompartmentShape)
隔間形狀是帶有隔間的幾何形狀，一個隔間形狀有可以有多個隔間:
同樣，對於隔間形狀，你也可以象幾何形狀那樣添加其它的裝飾器.
3.圖像形狀(ImageShape)

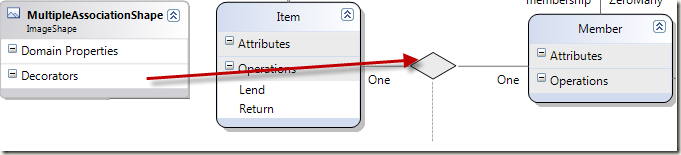

圖像形狀是顯示圖形非輪廓的形狀:

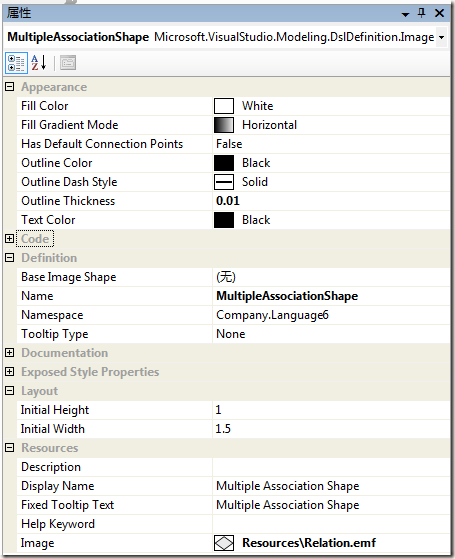

可以看到，圖像形狀顯示的和我們普通的幾何形狀是不一樣的，我們可以針對圖象開關設置顯示的圖像和圖標資源,我們來看一下上面的圖像形狀的屬性,在最下面我們定義了顯示的圖標:
4.端口(PortShape)

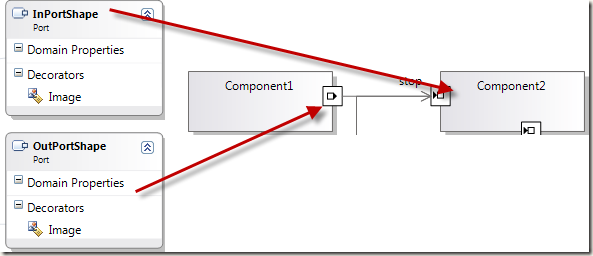

端口是依附在形狀輪廓上，並只能繞輪廓移動的特殊形狀，除此之外，和普通的幾何形狀沒有區別。
5.泳道(Swimlane)

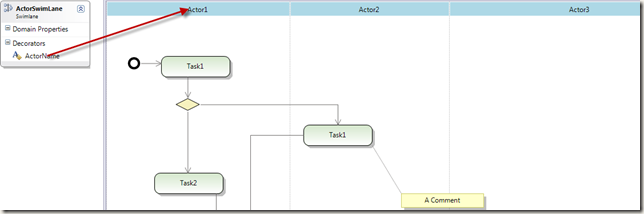

泳道用來將圖表分割成行或例，我們看下面的狀態流程圖:
