更改自定義活動設計器上的圖標

本文內容基於.NET Framework 4.0 Beta2

當我們創建一個自定義活動設計器的時候，更改它的圖標往往是第一件我們想做的事情。這點在WF4中並不難，假如我們有如下一個簡單的WriteLine活動：

[Designer(typeof(MyWriteLineDesigner))]

public　sealed　class　MyWriteLine　:　CodeActivity
{
　　　　 //　Define　an　activity　input　argument　of　type　string
　　　　 public　InArgument<string>　Text　{　get;　set;　}
　　　　 //　If　your　activity　returns　a　value,　derive　from　CodeActivity<TResult>
　　　　 //　and　return　the　value　from　the　Execute　method.
　　　　 protected　override　void　Execute(CodeActivityContext　context)
　　　　 {
　　　　　　　　 //　Obtain　the　runtime　value　of　the　Text　input　argument
　　　　　　　　 string　text　=　context.GetValue(this.Text);
　　　　　　　　 Console.WriteLine(text);
　　　　 }
}

使用Designer屬性將我們自己的設計器附加到上面的活動上，下面是標准的設計器：

<sap:ActivityDesigner　x:Class="WorkflowConsoleApplication10.MyWriteLineDesigner1"
　　　　 xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
　　　　 xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
　　　　 xmlns:sap="clr-namespace:System.Activities.Presentation;assembly=System.Activities.Presentation"
　　　　 xmlns:sapv="clr-namespace:System.Activities.Presentation.View;assembly=System.Activities.Presentation">
　　　　 <Grid>
　　　　 </Grid>
</sap:ActivityDesigner>

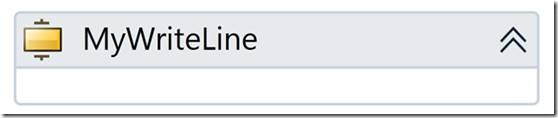

將該活動拖到工作流設計器中，我們可以看到如下：

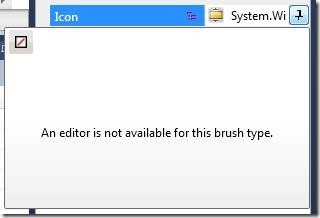

目前為止所有都很順利，現在我們要改變設計器左上角的圖標，設計器有Icon屬性，但不幸的是現在我們在屬性窗格還不能做任何事情。

為了更改圖標我們需要添加一些xaml告訴設計器畫什麼，代碼如下：

<sap:ActivityDesigner　x:Class="WorkflowConsoleApplication10.MyWriteLineDesigner1"
　　　　 xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
　　　　 xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
　　　　 xmlns:sap="clr-namespace:System.Activities.Presentation;assembly=System.Activities.Presentation"
　　　　 xmlns:sapv="clr-namespace:System.Activities.Presentation.View;assembly=System.Activities.Presentation">
　　　　 <sap:ActivityDesigner.Icon>
　　　　　　　　 <DrawingBrush>
　　　　　　　　　　　　 <DrawingBrush.Drawing>
　　　　　　　　　　　　　　　　 <ImageDrawing>
　　　　　　　　　　　　　　　　　　　　 <ImageDrawing.Rect>
　　　　　　　　　　　　　　　　　　　　　　　　 <Rect　Location="0,0"　Size="16,16"　></Rect>
　　　　　　　　　　　　　　　　　　　　 </ImageDrawing.Rect>
　　　　　　　　　　　　　　　　　　　　 <ImageDrawing.ImageSource>
　　　　　　　　　　　　　　　　　　　　　　　　 <BitmapImage　UriSource="Clipboard_edit.png"　></BitmapImage>
　　　　　　　　　　　　　　　　　　　　 </ImageDrawing.ImageSource>
　　　　　　　　　　　　　　　　 </ImageDrawing>
　　　　　　　　　　　　 </DrawingBrush.Drawing>
　　　　　　　　 </DrawingBrush>
　　　　 </sap:ActivityDesigner.Icon>
　　　　 <Grid>
　　　　 </Grid>
</sap:ActivityDesigner>

在sap:ActivityDesigner.Icon元素內部我們添加了一個DrawingBrush，並使用BitmapImage指向一個文件。文件clipboard_edit.png的生成操作屬性已經被設置為“Resource”，如下：

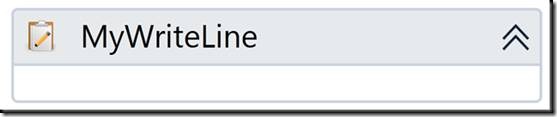

項目重新生成後，工作流設計器中的圖標就變為新的圖標了，如下：

出處：http://carysun.cnblogs.com/
