WF4工作流設計器模型對Undo和Redo的支持

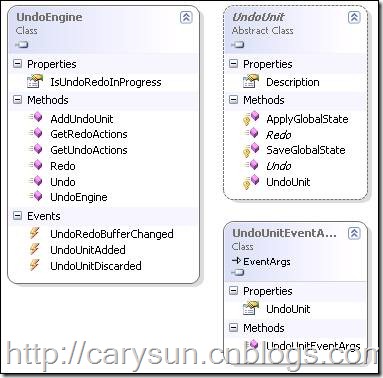

WF4的設計器模型中提供了UndoEngine類，提供設計時的Undo（撤銷）和Redo（重做）功能。我們可以調用工作設計器的服務來啟用Undo和Redo功能。主要涉及到下面幾個類：

下面一個簡單例子說明

1.WPF的Xaml部分如下：

<Window　x:Class="CaryUndo.MainWindow"
　　　　　　　　 xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
　　　　　　　　 xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
　　　　　　　　 xmlns:sadt="clr-namespace:System.Activities.Presentation.Toolbox;assembly=System.Activities.Presentation"
　　　　　　　　 xmlns:sys="clr-namespace:System;assembly=mscorlib"
　　　　　　　　 Title="MainWindow"　Height="350"　Width="525">
　　　　 <Window.CommandBindings>
　　　　　　　　 <CommandBinding　Command="Undo"　Executed="UndoHandle"　/>
　　　　　　　　 <CommandBinding　Command="Redo"　Executed="RedoHandle"　/>
　　　　 </Window.CommandBindings>
　　　　 <Window.Resources>
　　　　　　　　 <sys:String　x:Key="AssemblyName">System.Activities,　Version=4.0.0.0,　Culture=neutral,　PublicKeyToken=31bf3856ad364e35</sys:String>
　　　　 </Window.Resources>
　　　　 <Grid>
　　　　　　　　 <Grid.ColumnDefinitions>
　　　　　　　　　　　　 <ColumnDefinition　Width="2*"/>
　　　　　　　　　　　　 <ColumnDefinition　Width="7*"/>
　　　　　　　　　　　　 <ColumnDefinition　Width="3*"/>
　　　　　　　　 </Grid.ColumnDefinitions>
　　　　　　　　 <Border　Grid.Column="0">
　　　　　　　　　　　　 <sadt:ToolboxControl>
　　　　　　　　　　　　　　　　 <sadt:ToolboxCategory　CategoryName="Basic">
　　　　　　　　　　　　　　　　　　　　 <sadt:ToolboxItemWrapper　AssemblyName="{StaticResource　AssemblyName}"　>
　　　　　　　　　　　　　　　　　　　　　　　　 <sadt:ToolboxItemWrapper.ToolName>
　　　　　　　　　　　　　　　　　　　　　　　　　　　　 System.Activities.Statements.Sequence
　　　　　　　　　　　　　　　　　　　　　　　　 </sadt:ToolboxItemWrapper.ToolName>
　　　　　　　　　　　　　　　　　　　　 </sadt:ToolboxItemWrapper>
　　　　　　　　　　　　　　　　　　　　 <sadt:ToolboxItemWrapper　　AssemblyName="{StaticResource　AssemblyName}">
　　　　　　　　　　　　　　　　　　　　　　　　 <sadt:ToolboxItemWrapper.ToolName>
　　　　　　　　　　　　　　　　　　　　　　　　　　　　 System.Activities.Statements.WriteLine
　　　　　　　　　　　　　　　　　　　　　　　　 </sadt:ToolboxItemWrapper.ToolName>
　　　　　　　　　　　　　　　　　　　　 </sadt:ToolboxItemWrapper>
　　　　　　　　　　　　　　　　　　　　 <sadt:ToolboxItemWrapper　　AssemblyName="{StaticResource　AssemblyName}">
　　　　　　　　　　　　　　　　　　　　　　　　 <sadt:ToolboxItemWrapper.ToolName>
　　　　　　　　　　　　　　　　　　　　　　　　　　　　 System.Activities.Statements.Pick
　　　　　　　　　　　　　　　　　　　　　　　　 </sadt:ToolboxItemWrapper.ToolName>
　　　　　　　　　　　　　　　　　　　　 </sadt:ToolboxItemWrapper>
　　　　　　　　　　　　　　　　 </sadt:ToolboxCategory>
　　　　　　　　　　　　 </sadt:ToolboxControl>
　　　　　　　　 </Border>
　　　　　　　　 <Border　Grid.Column="1"　Name="DesignerBorder"></Border>
　　　　　　　　 <Border　Grid.Column="2"　Name="PropertyBorder"/>
　　　　　　　　 <Button　Content="Undo"　Command="Undo"　Height="23"　HorizontalAlignment="Left"　Margin="9,179,0,0"　Name="button1"　VerticalAlignment="Top"　Width="75"　/>
　　　　　　　　 <Button　Content="Redo"　Command="Redo"　Height="23"　HorizontalAlignment="Left"　Margin="9,218,0,0"　Name="button2"　VerticalAlignment="Top"　Width="75"　/>
　　　　 </Grid>
</Window>

2.後台代碼如下：

using　System;
using　System.Collections.Generic;
using　System.Linq;
using　System.Text;
using　System.Windows;
using　System.Windows.Controls;
using　System.Windows.Data;
using　System.Windows.Documents;
using　System.Windows.Input;
using　System.Windows.Media;
using　System.Windows.Media.Imaging;
using　System.Windows.Navigation;
using　System.Windows.Shapes;
using　System.Activities.Presentation;
using　System.Activities.Core.Presentation;
using　System.Activities.Statements;

namespace　CaryUndo
{
　　　　 public　partial　class　MainWindow　:　Window
　　　　 {
　　　　　　　　 WorkflowDesigner　wd　=　new　WorkflowDesigner();
　　　　　　　　 UndoEngine　undoEngineService;

　　　　　　　　 public　MainWindow()
　　　　　　　　 {
　　　　　　　　　　　　 InitializeComponent();
　　　　　　　　 }

　　　　　　　　 protected　override　void　OnInitialized(EventArgs　e)
　　　　　　　　 {
　　　　　　　　　　　　 base.OnInitialized(e);
　　　　　　　　　　　　 //　register　metadata
　　　　　　　　　　　　 (new　DesignerMetadata()).Register();
　　　　　　　　　　　　 //　create　the　workflow　designer
　　　　　　　　　　　　 wd.Load(new　Sequence());
　　　　　　　　　　　　 DesignerBorder.Child　=　wd.View;
　　　　　　　　　　　　 PropertyBorder.Child　=　wd.PropertyInspectorView;
　　　　　　　　　　　　 this.undoEngineService　=　this.wd.Context.Services.GetService<UndoEngine>();
　　　　　　　　　　　　 this.undoEngineService.UndoUnitAdded　+=　new　EventHandler<UndoUnitEventArgs>(OnUndoUnitAdded);
　　　　　　　　 }
　　　　　　　　 void　OnUndoUnitAdded(object　sender,　UndoUnitEventArgs　e)
　　　　　　　　 {
　　　　　　　　　　　　 MessageBox.Show("Undo　Unit");
　　　　　　　　 }
　　　　　　　　 private　void　UndoHandle(object　sender,　ExecutedRoutedEventArgs　e)
　　　　　　　　 {
　　　　　　　　　　　　 this.wd.Context.Services.GetService<UndoEngine>().Undo();
　　　　　　　　 }
　　　　　　　　 private　void　RedoHandle(object　sender,　ExecutedRoutedEventArgs　e)
　　　　　　　　 {
　　　　　　　　　　　　 this.wd.Context.Services.GetService<UndoEngine>().Redo();
　　　　　　　　 }
　　　　 }
}

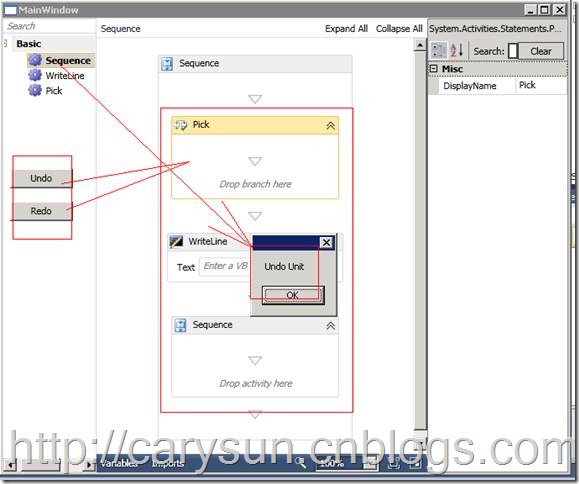

3.我們在自己重新宿主的設計器，增加幾個活動後，我們可以支持多步的Undo和Redo動作。如下圖：
