概述
每個服務終結點都包含一個地址Address、一個綁定Binding 和一個 契約Contract。契約指定可用的操作，綁定指定如何與服務進行通信，而地址指 定查找服務的位置，在WCF專題系列前5篇中，深入了解了WCF中尋址的細節。本 文為消息如何傳遞之綁定第二部分，將詳細介紹WCF內置的各種綁定元素，綁定 元素之間的順序以及如何創建一個自定義的綁定元素。
在WCF專題系列（ 6）：消息如何傳遞之綁定Part 1一文中，我提到綁定由綁定元素組成，每個綁 定元素用來描述終結點與客戶端通信方式中的某個方面，在發送或接收消息時， 每個綁定元素都表示一個處理步驟；運行時，綁定元素會創建必要的通道和偵聽 器，用以生成傳出和傳入通道堆棧，其中三種主要的綁定元素是協議綁定元素， 編碼綁定元素以及傳輸綁定元素，下面再對它們重新認識一下。
協議綁 定元素
這些元素表示對消息執行的更高級別的處理步驟，如可靠性、安全性 、事務等處理，由這些綁定元素創建的通道和偵聽器可以添加、移除或修改消息 內容，以符合WS-*系列規范，給定的綁定可以具有0或多個協議綁定元素，WCF中 內置的幾種協議綁定元素，其中包括：
1.ReliableSessionBindingElement：該綁定元素會在堆棧中提供一個可 選層，該可選層可在終結點之間建立可靠會話並配置此會話的行為。所謂的可靠 性，是指SOAP消息可以在不可靠的網絡上（如HTTP）進行可靠的傳遞，保證消息 無重復的、消息次序正確的進行交換，它的原理是：為一組消息設定相同的ID， 根據消息號將消息編組，並根據順序號進行排序，大家可以參考WS-Reliability 和WS-ReliableMessaging協議。它的定義如下所示：
public sealed class ReliableSessionBindingElement
: BindingElement, IPolicyExportExtension
{
public bool Ordered { get; set; }
public ReliableMessagingVersion ReliableMessagingVersion { get; set; }
// 更多成員
}
WCF中內置的幾個綁定已 經包含了ReliableSessionBindingElement，如果要添加該元素到其它綁定上， 可以使用如下配置：
<bindings>
<customBinding>
<binding name="reliabilityhttp">
<reliableSession/>
</binding>
</customBinding>
</bindings>
2.SecurityBindingElement：該綁定元素為WCF 中SOAP消息安全綁定元素的基類，它有三種具體的實現：支持對稱加密通道安全 的SymmetricSecurityBindingElement、支持不對稱加密通道安全的 AsymmetricSecurityBindingElement 和 支持混合模式通道安全的 TransportSecurityBindingElement，如下圖所示：
這些實現為在WS-Security Policy規范中定義的綁定建模，在創建自 定義綁定中，我們需要提供SecurityBindingElement的某一個具體的實現，或者 自定義一個類從SecurityBindingElement繼承。
3. TransactionFlowBindingElement：該綁定元素允許在終結點綁定設置中啟用或 禁用傳入事務流，並允許指定傳入事務所需的協議格式。它的定義如下所示：
public sealed class TransactionFlowBindingElement
: BindingElement, IPolicyExportExtension
{
public TransactionProtocol TransactionProtocol { get; set; }
// 更多 成員
}
在補充的Web服務規范中，有一系列的關於事務處理的規 范，如WS-AtomicTransactions、WS-Coordination等等。
編碼綁定元素

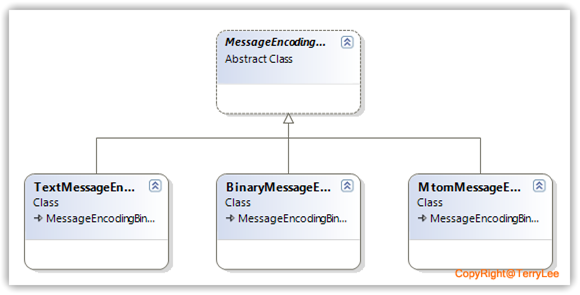

所謂的編碼是將消息轉換為一個字節序列的過程，而解碼是相反的過程。編 碼綁定元素表示消息與准備用於網絡傳輸的編碼之間的轉換，典型的WCF綁定正 好包括一個編碼綁定元素。WCF內置的編碼綁定元素包括 MtomMessageEncodingBindingElement、BinaryMessageEncodingBindingElement 和 TextMessageEncodingBindingElement。 如果未對綁定指定編碼綁定元素， 則使用默認的編碼。當傳輸協議是HTTP時，默認編碼為文本，對於其他傳輸協議 ，默認編碼為二進制。如下圖所示：
1. TextMessageEncodingBindingElement：表示文本方式編碼的XML消 息編碼器，它的優點是互操作性最強，缺點是效率最低。WCF服務或者客戶端通 常可以理解文本XML。但是，將大型二進制數據塊作為文本傳輸不是有效的傳輸 方式，它的定義如下所示：
public sealed class TextMessageEncodingBindingElement
: MessageEncodingBindingElement, IWsdlExportExtension, IPolicyExportExtension
{
public int MaxReadPoolSize { get; set; }
public int MaxWritePoolSize { get; set; }
public override MessageVersion MessageVersion { get; set; }
public Encoding WriteEncoding { get; set; }
public override MessageEncoderFactory CreateMessageEncoderFactory();
// 更多 成員
}
2.BinaryMessageEncodingBindingElement：是指定在編 碼消息時應該使用二進制XML格式的綁定元素，它包含用於指定要使用何種字符 編碼以及SOAP消息與 WS-Addressing版本的選項。二進制編碼的優點是效率最高 ，缺點是互操作性最低，它的定義如下所示：
public sealed class BinaryMessageEncodingBindingElement
: MessageEncodingBindingElement,
IWsdlExportExtension, IPolicyExportExtension
{
public int MaxReadPoolSize { get; set; }
public int MaxSessionSize { get; set; }
public int MaxWritePoolSize { get; set; }
public override MessageVersion MessageVersion { get; set; }
public override MessageEncoderFactory CreateMessageEncoderFactory();
// 更多 成員
}
3.MtomMessageEncodingBindingElement：表示指定使用 消息傳輸優化機制 (MTOM) 編碼的消息所用的字符編碼和消息版本管理以及其他 設置的綁定元素。(MTOM) 是WCF消息中傳輸二進制數據的有效技術。MTOM 編碼 器會嘗試在效率和互操作性之間建立平衡。MTOM 編碼以文本形式傳輸大多數 XML，但通過按原樣傳輸來優化大型二進制數據塊的傳輸，無需將其轉換為 base64編碼格式。它的定義如下所示：
public sealed class MtomMessageEncodingBindingElement
: MessageEncodingBindingElement,
IWsdlExportExtension, IPolicyExportExtension
{
public int MaxBufferSize { get; set; }
public int MaxReadPoolSize { get; set; }
public int MaxWritePoolSize { get; set; }
public override MessageVersion MessageVersion { get; set; }
public Encoding WriteEncoding { get; set; }
public override MessageEncoderFactory CreateMessageEncoderFactory();
// 更多 成員
}
如果以上編碼不能滿足實際的開發需求，我們還可以定 義自己的消息編碼器，在後面的文章中，我將會詳細介紹。
傳輸綁定元 素
這些元素表示傳輸協議上編碼消息的傳輸。典型的WCF綁定正好包括一個從 TransportBindingElement 繼承的傳輸綁定元素。WCF中內置的傳輸綁定元素有 如下幾種：
TcpTransportBindingElement
HttpTransportBindingElement
HttpsTransportBindingElement
NamedPipeTransportBindingElement
PeerTransportBindingElement
MsmqTransportBindingElement
MsmqIntegrationBindingElement
ConnectionOrientedTransportBindingElement
除此之外，還可以 用戶自定義的傳輸綁定元素。
綁定元素順序
在創建綁定時，向綁定中 添加綁定元素的順序非常重要，必須按照如下順序進行：
1.最頂層是一 個允許流事務的TransactionFlowBindingElement元素，可選；
2.接下來 是一個可靠性支持的ReliableSessionBindingElement元素，可選；
3.接 下來是一個安全性支持的SecurityBindingElement元素，可選；
4.在接 下來是消息編碼綁定元素，可以是系統內置的三種消息編碼器之一或者自定義的 消息編碼器，必須具有，但是如果不添加，系統會根據傳輸不同默認添加一個消 息編碼器；
5.最底層是一個傳輸綁定元素，可以是系統內置的幾種傳輸 綁定元素之一或者自定義的傳輸綁定元素。
6.如果是自定義的綁定元素 ，根據綁定元素的功能可以放在以上幾層任意層之間。
如下面的示例代 碼，創建一個自定義的綁定，並向其中添加三個綁定元素：
// 可 靠性支持
ReliableSessionBindingElement reliable =
new ReliableSessionBindingElement();
reliable.Ordered = false;
// 編碼元素
TextMessageEncodingBindingElement text =
new TextMessageEncodingBindingElement();
text.MessageVersion = MessageVersion.Soap11WSAddressingAugust2004;
// 傳輸元素
HttpTransportBindingElement http = new HttpTransportBindingElement ();
http.TransferMode = TransferMode.Streamed;
http.UseDefaultWebProxy = true;
// 自定義綁定
CustomBinding httpBinding = new CustomBinding();
httpBinding.Name = "httpBinding";
httpBinding.Elements.Add(reliable);
httpBinding.Elements.Add (text);
httpBinding.Elements.Add(http);
host.AddServiceEndpoint(typeof(ICalculator), httpBinding,
"http://localhost:8887/Calculator");
自定義綁定元素
當在構造一個新的綁定時，如果系統內置的綁定元素無法滿足需要，可以開發一 個自定義的綁定元素，如自定義的消息綁定元素、自定義的傳輸綁定元素或者任 意一個綁定元素。關於消息綁定元素的自定義，我將在後面消息編碼器一文中進 行介紹，而自定義傳輸綁定元素，也是一個相當負責工作，需要創建相應的自定 義通道組件，所以將會放在介紹完WCF中通道模型之後再詳細講解。總的來說， 實現一個自定義的綁定元素，需要繼承於抽象的基類BindingElement，如下面的 代碼片段：
public class LoggingBindingElement : BindingElement
{
public LoggingBindingElement()
{
}
public LoggingBindingElement (LoggingBindingElement other)
: base(other)
{
}
public override BindingElement Clone()
{
return new LoggingBindingElement(this);
}
public override T GetProperty<T>(BindingContext context)
{
if (context == null)
{
throw new ArgumentNullException("context");
}
return context.GetInnerProperty<T>();
}
}
在後面的文章將會看到一個完整的自定義綁定元素的例子。
總結
本文為消息如何傳遞之綁定第二部分，詳細介紹了WCF內置的各 種綁定元素，綁定元素之間的順序以及如何創建一個自定義的綁定元素。
