WCF專題系列（5）：深入WCF尋址Part 5—邏輯地址和物理地址

概述

在WCF中，每個服務終結點都與兩個地址相關聯，一個邏輯地址和一 個物理地址，邏輯地址就是SOAP消息的目標地址，即前面不止一次提到的 “To”地址，而物理地址是WCF偵聽器真正監聽的地址。在WCF中，邏 輯地址稱之為終結點地址Endpoint Address，而物理地址則稱之為監聽地址 ListenUri。

兩種地址

WCF中，物理地址負責使用特定的傳輸協議在特 定的位置接收傳入的消息，除非特別指定，否則邏輯地址將被用來做物理地址， 換句話說，在以前我們對於終結點所配置的EndpointAddress都是指定了邏輯地 址，如我們的服務端配置如下：

<endpoint address="http://localhost:8887/CalculatorService1"
　　 　　　binding ="wsHttpBinding"
　　　　　 contract="TerryLee.WCFAddressing.Contract.ICalculator"></endpoint>
<endpoint address="http://localhost:8887/CalculatorService2"
　　 　　　binding ="basicHttpBinding"
　　　　　 contract="TerryLee.WCFAddressing.Contract.ICalculator"></endpoint>

現在我們輸出一下，就可以看到兩個地址是 同樣的值，如下代碼所示：

using (ServiceHost calculatorServiceHost =
　　　　new ServiceHost(typeof (CalculatorService)))
{
　　calculatorServiceHost.Opened += delegate
　　{
　　　　Console.WriteLine("Service begin to listen via the Address:{0}",
　　　　　　 calculatorServiceHost.BaseAddresses[0].ToString());
　　};
　　calculatorServiceHost.Open();
　　foreach (ServiceEndpoint se in calculatorServiceHost.Description.Endpoints)
　　{
　　　 　Console.WriteLine("Endpoint details:");
　　　　 Console.WriteLine("Logical address: \t{0}", se.Address);
　　　　Console.WriteLine("Physical address: \t{0}", se.ListenUri);
　　　　Console.WriteLine("Binding: \t{0} ", se.Binding.Name);
　　　　Console.WriteLine();
　 　}
　　Console.Read();
}

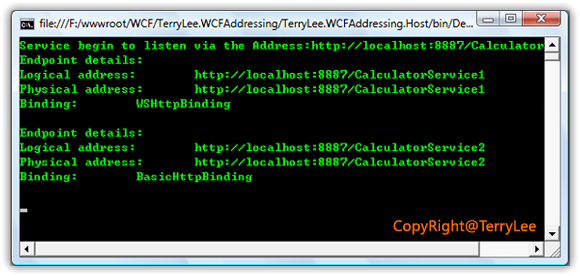

輸出結果如圖1所示：

圖1

設定物理地址

前面我們輸出的結果邏輯地址和物理地址 是相同的，我們可以通過代碼或者配置文件來設定終結點的物理地址。

WSHttpBinding wsbinding = new WSHttpBinding();
calculatorServiceHost.AddServiceEndpoint(
　　typeof (ICalculator),
　　wsbinding,
　　 "urn:calcservice",　// 邏輯地址
　　new Uri ("http://localhost:8887/CalculatorService")　// 物理地址
);

又或者通過配置文件來設置ListenUri，如下代碼所示：

<endpoint address="urn:calcservice"
　 　　　　binding ="wsHttpBinding"
　　　　　 contract="TerryLee.WCFAddressing.Contract.ICalculator"
　　　　　 listenUri="http://localhost:8887/CalculatorService"
　 　　　　bindingConfiguration="securityBinding">
</endpoint>

這裡我們只需要注意的是在指定物理地址時， 仍然可以使用相對地址，這一點與設置邏輯地址時是一樣的。

工作原理

現在思考一個核心的問題，當我們定義了終結點後，在WSDL中包含的是每個 終結點的邏輯地址，而非物理地址，如下代碼片段：

<wsdl:service name="CalculatorService">
　<wsdl:port name="WSHttpBinding_ICalculator" binding="tns:WSHttpBinding_ICalculator">
　　 <soap12:address location="urn:calcservice" />
　 　<wsa10:EndpointReference>
　　　 <wsa10:Address>urn:calcservice</wsa10:Address>
　　 </wsa10:EndpointReference>
　</wsdl:port>
</wsdl:service>

如果物理地址與邏輯地址相同的，就不會 有任何問題，但是客戶端如何與一個配置了不同物理地址的服務進行交互？因為 客戶端並不關心服務端是否配置了不同的物理地址，它只知道每個終結點有一個 唯一的終結點地址，只需要跟該地址交互即可，該地址也將作為SOAP消息放在 “To”標頭中。

這時我們需要有一個特殊機制，來通知客戶 端要使用的物理地址，然後客戶端通過物理地址傳送外發消息，就如同它是路由 器或者某種類型的中介一樣，可以通過ClientViaBehavior來實現這一點，如下 代碼所示：

<system.serviceModel>
　 <client>
　　<endpoint address="urn:calcservice"
　　　　　　　 binding="wsHttpBinding"
　　　　　　　 contract="TerryLee.WCFAddressing.Contract.ICalculator"
　　　　　　　name="defualtEndpoint"
　　　　　　　 behaviorConfiguration="calculatorEndpointBehavior"
　　 　　　　　bindingConfiguration="securityBinding">
　 　</endpoint>
　</client>
　<behaviors>
　　<endpointBehaviors>
　　　<behavior name="calculatorEndpointBehavior">
　　　　 <clientVia viaUri="http://localhost:8887/CalculatorService" />
　　　</behavior>
　　</endpointBehaviors>
　 </behaviors>
</system.serviceModel>

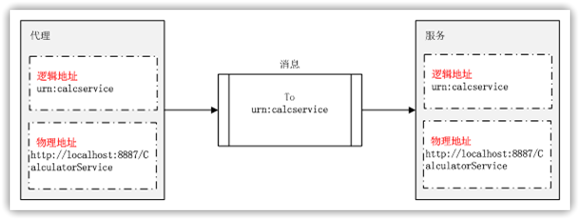

此時客戶 端將通過與服務終結點相同的物理地址 （http://localhost:8887/CalculatorService）向外傳送消息而不是通過 “urn:calcservice”，但請注意，在SOAP消息“To”標 頭中包含的仍然是邏輯地址，如圖2所示：

圖2

看到上面這幅圖，可能大家還有一個疑問，邏輯地址起什 麼作用呢？別忘了我們前面講到的消息篩選，當消息到達時， ChannelDispatcher 查詢每個相關的 EndpointDispatcher 對象以確定終結點是 否可以接受消息，以及將該消息傳遞到可以接受消息的終結點。當消息的目標地 址（To標頭中的地址）與 AddressFilter 屬性相匹配並且消息操作與 ContractFilter 屬性相匹配時，EndpointDispatcher 對象負責處理來自 ChannelDispatcher 的消息。

物理地址模式

了解了物理地址和邏輯地 址之間的關系，我們再看一下在設置監聽地址時的兩種模式，通過 ListenUriMode枚舉來指定，它定義了兩個枚舉值：

Explicit：完全原樣 使用 ListenUri，默認值。

Unique：指定傳輸是否應使用特定傳輸機制 ，以確保 ListenUri 是唯一的

根據傳輸所采用的協議不同，WCF會采用 不同的策略來保證ListenUri唯一，具體的策略如下所示：

1.非TCP傳輸 ，在ListenUri的末尾附加一個GUID。

2.對於獨占模式下的 TCP （PortSharingEnabled 為 false），綁定到一個唯一可用端口號。

3.對 於端口共享模式下的 TCP（PortSharingEnabled 為 true），在ListenUri的末 尾附加一個GUID。

TcpTrace消息截獲

前面講了這麼多物理地址和邏輯 地址，它們最重要的使用地方就是做路由。我們常用tcpTrace來做SOAP消息跟蹤 ，它正是利用這一點技術，在客戶端配置ClientViaBehavior，指向tcpTrace的 偵聽地址，然後tcpTrace在對消息做記錄後再轉發到服務端，如在服務端的配置 如下，它的物理地址和邏輯是相同的：

<service name="TerryLee.WCFAddressing.Service.CalculatorService"
　　　　 behaviorConfiguration="calculatorBehavior">
　<host>
　　<baseAddresses>
　　　<add baseAddress="http://localhost:8887/Calculator"/>
　 　</baseAddresses>
　</host>
　<endpoint address="http://localhost:8887/CalculatorService"
　　 　　　　binding ="wsHttpBinding"
　　　　　　 contract="TerryLee.WCFAddressing.Contract.ICalculator">　</endpoint>
</service>

客戶端的配置， 這裡“http://localhost:8887/CalculatorService”是真正的服務 地址（邏輯地址），我們通過ClientViaBehavior告訴客戶端物理地址是 “http://localhost:8080/CalculatorService”，事實上處於該物 理地址的服務並不存在，該地址是tcpTrace的監聽地址：

<? xml version="1.0" encoding="utf-8" ?>
<configuration>
　<system.serviceModel>
　　 <client>
　　　<endpoint address="http://localhost:8887/CalculatorService"
　　 　　　　　　binding="wsHttpBinding"
　　　　　　　　 contract="TerryLee.WCFAddressing.Contract.ICalculator"
　　　　　　　　 behaviorConfiguration="calculatorEndpointBehavior">
　　　</endpoint>
　　</client>
　　 <behaviors>
　　　<endpointBehaviors>
　　　　 <behavior name="calculatorEndpointBehavior">
　　 　　　<clientVia viaUri="http://localhost:8080/CalculatorService" />
　　　　</behavior>
　　　</endpointBehaviors>
　　</behaviors>
　</system.serviceModel>
</configuration>

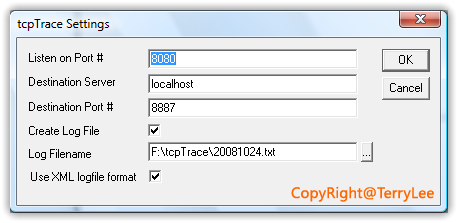

tcpTrace的配置如圖3所示：

圖3

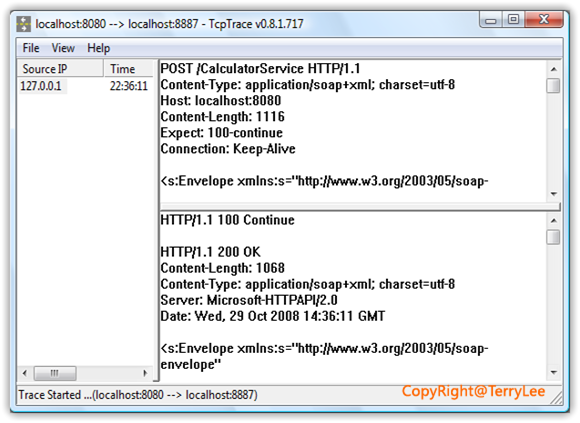

這裡tcpTrace監聽的端口號就是我們在客戶端配置的物理 地址端口號，而分發地址才是服務的真正地址，最終可以看到截獲的消息，如圖 4所示：

圖4

如果不在客戶端配置ClientViaBehavior，利用物理地址和 邏輯地址的知識，我們還可以有另外一種方式使用tcpTrace。前面我說過，邏輯 地址是包含在WSDL中，所以對於客戶端來說知道的是邏輯地址，它會向該地址發 送消息，這樣我們可以配置終結點的邏輯地址為tcpTrace偵聽的地址，而為服務 端指定另外一個物理地址，並配置tcpTrace向該物理地址轉發消息，如服務端的 配置如下：

<service name="TerryLee.WCFAddressing.Service.CalculatorService"
　　　　 behaviorConfiguration="calculatorBehavior">
　<host>
　　<baseAddresses>
　　　<add baseAddress="http://localhost:8080/Calculator"/>
　 　</baseAddresses>
　</host>
　<endpoint address="http://localhost:8887/CalculatorService"
　　 　　　　binding ="wsHttpBinding"
　　　　　　 contract="TerryLee.WCFAddressing.Contract.ICalculator"
　　　　　　 listenUri="http://localhost:8080/CalculatorService">
　</endpoint>
</service>

而客戶端則不用再 配置ClientViaBehavior，如下代碼所示：

<?xml version="1.0" encoding="utf-8" ?>
<configuration>
　<system.serviceModel>
　　 <client>
　　　<endpoint address="http://localhost:8887/CalculatorService"
　　 　　　　　　binding="wsHttpBinding"
　　　　　　　　 contract="TerryLee.WCFAddressing.Contract.ICalculator">　　　</endpoint>
　　</client>
　 </system.serviceModel>
</configuration>

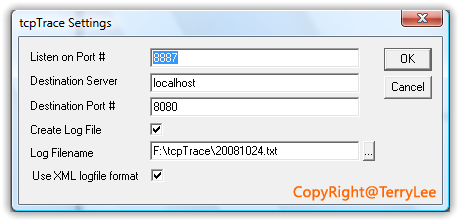

現在 “http://localhost:8887/CalculatorService”是邏輯地址，配置 tcpTrace監聽該地址，並向服務的物理地址 “http://localhost:8080/CalculatorService”轉發消息，如圖5所 示：

圖5

可以看到，利用物理地址和邏輯地址的知識，可以輕松的 實現路由，當然tcpTrace只是路由中非常簡單的一種使用，後面我們還會講到更 加復雜的應用。

結束語

本文詳細介紹了WCF中的物理地址和邏輯地址 ，它的相關原理以及如何使用tcpTrace來實現SOAP消息的跟蹤。
