模型結構

[概念模型]中要有[實體鍵], [實體鍵]要與表中的 [主鍵] 對應,也就是說表必須要有主鍵.

表中的[唯一鍵]不會在[概念模型]中體現

在[概念模型]中默認是不允許修改[實體鍵]的值的

聯合主健可以正常映射

如果為屬性賦值超過字段長度保存時,會向數據庫提交,數據庫會返回錯誤

聯合主健的主外關系可以正常映射

只有基於主健的主外關系可以在模型向導中自動建立

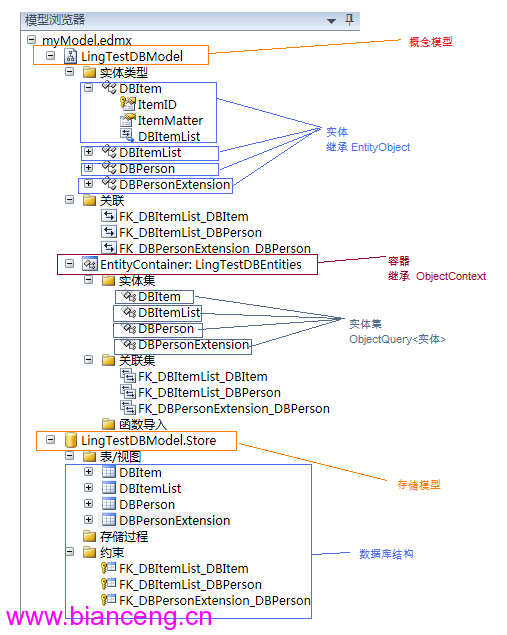

Conceptual Model 概念模型
用於描述實體(Entity)類型及其關系 Storage Model 存儲模型
用於描述數據庫實際存儲架構 Mapping Specification 映射規范
將概念模型和存儲模型連接起來，以便進行操作轉換 Entity Class 實體類
用於描述實體的屬性，每一個實體類都會定義一個屬性或多個屬性為一個鍵屬性（Key Properties），用於唯一標識一個實體
實體類型可以通過繼承關系加以擴展 Entity Set 實體集
實體（Entity）存在於實體集(Entity Set)中，就像表格中的行存在於表格中的一樣 Entity Containe 實體容器,
實體集定義在實體容器（Entity Container）中 關聯 關聯
定義了實體之間的關系,可以直接通過關聯，來訪問相關聯的對象,關聯分為一對一、一對多、多對多
關聯通過Association Type來定義,過實體類中的Navigation屬性就可以訪問與實體相關聯的實體

模型關系說明

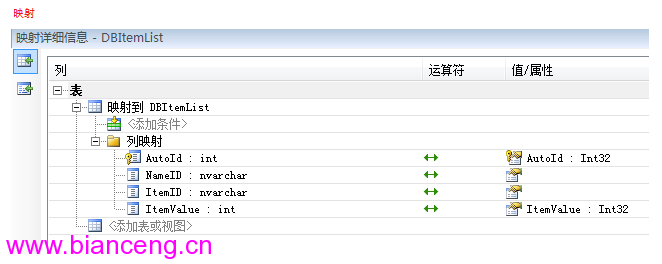

模型設計器結構說明

EDM

EF 沒有采取 LINQ to SQL 基於Attribute映射的做法。

為了適應變化和提供更多的數據庫類型擴展,EF 提供了專門的定義語言來完成模型設置

Conceptual schema definition language (.csdl)   Store schema definition language (.ssdl)   Mapping specification language (.msl)

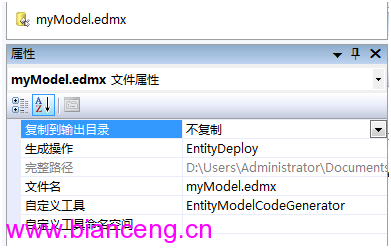

默認,Model設計器將(.csdl)(.ssdl)(.msl)存放在一個名為(.edmx)的XML 格式定義文件,並會根據設計自動生成對應的Context與實體類

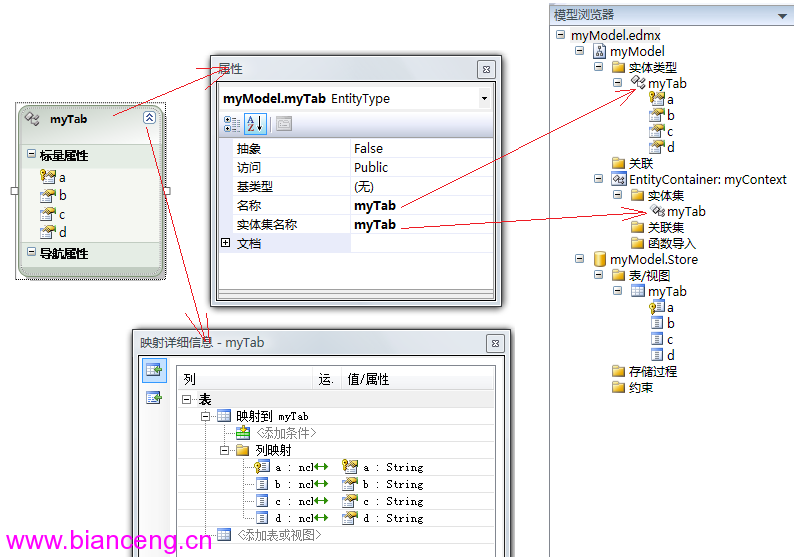

Model設計器

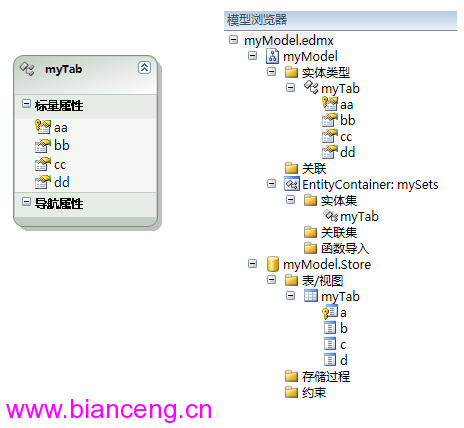

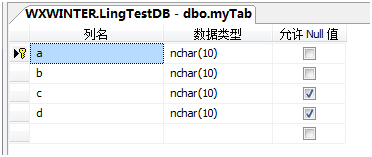

數據庫中的表 模型 模型生成選項

edmx文件   <?xml version="1.0" encoding="utf-8"?>
<edmx:Edmx Version="1.0" xmlns:edmx="http://schemas.microsoft.com/ado/2007/06/edmx">
<!-- EF Runtime content -->   <edmx:Runtime> 存儲模型 <!-- SSDL content -->
<edmx:StorageModels>
<Schema Namespace="myModel.Store" Alias="Self" Provider="System.Data.SqlClient" ProviderManifestToken="2008" xmlns:store="http://schemas.microsoft.com/ado/2007/12/edm/EntityStoreSchemaGenerator" xmlns="http://schemas.microsoft.com/ado/2006/04/edm/ssdl">
<EntityContainer Name="myModelStoreContainer">
<EntitySet Name="myTab" EntityType="myModel.Store.myTab" store:Type="Tables" Schema="dbo" />
</EntityContainer>
<EntityType Name="myTab">
<Key>
<PropertyRef Name="a" />
</Key>
<Property Name="a" Type="nchar" Nullable="false" MaxLength="10" />
<Property Name="b" Type="nchar" Nullable="false" MaxLength="10" />
<Property Name="c" Type="nchar" MaxLength="10" />
<Property Name="d" Type="nchar" MaxLength="10" />
</EntityType>
</Schema>
</edmx:StorageModels> 概念模型 <!-- CSDL content -->
<edmx:ConceptualModels>
<Schema Namespace="myModel" Alias="Self" xmlns="http://schemas.microsoft.com/ado/2006/04/edm">
<EntityContainer Name="mySets">
<EntitySet Name="myTab" EntityType="myModel.myTab" />
</EntityContainer>
<EntityType Name="myTab">
<Key>
<PropertyRef Name="aa" />
</Key>
<Property Name="aa" Type="String" Nullable="false" MaxLength="10" Unicode="true" FixedLength="true" />
<Property Name="bb" Type="String" Nullable="false" MaxLength="10" Unicode="true" FixedLength="true" />
<Property Name="cc" Type="String" MaxLength="10" Unicode="true" FixedLength="true" />
<Property Name="dd" Type="String" MaxLength="10" Unicode="true" FixedLength="true" />

</EntityType>
</Schema>
</edmx:ConceptualModels> 映射 <!-- C-S mapping content -->
<edmx:Mappings>
<Mapping Space="C-S" xmlns="urn:schemas-microsoft-com:windows:storage:mapping:CS">
<EntityContainerMapping StorageEntityContainer="myModelStoreContainer" CdmEntityContainer="mySets">
<EntitySetMapping Name="myTab">
<EntityTypeMapping TypeName="IsTypeOf(myModel.myTab)">
<MappingFragment StoreEntitySet="myTab">
<ScalarProperty Name="aa" ColumnName="a" />
<ScalarProperty Name="bb" ColumnName="b" />
<ScalarProperty Name="cc" ColumnName="d" />
<ScalarProperty Name="dd" ColumnName="c" />
</MappingFragment>
</EntityTypeMapping>
</EntitySetMapping>
</EntityContainerMapping>
</Mapping>
</edmx:Mappings>   </edmx:Runtime> 圖形設計器的配置部份 <!-- EF Designer content (DO NOT EDIT MANUALLY BELOW HERE) -->
<edmx:Designer xmlns="http://schemas.microsoft.com/ado/2007/06/edmx">
<edmx:Connection>
<DesignerInfoPropertySet>
<DesignerProperty Name="MetadataArtifactProcessing" Value="EmbedInOutputAssembly" />
</DesignerInfoPropertySet>
</edmx:Connection>
<edmx:Options>
<DesignerInfoPropertySet>
<DesignerProperty Name="ValidateOnBuild" Value="true" />
</DesignerInfoPropertySet>
</edmx:Options>
<!-- Diagram content (shape and connector positions) -->
<edmx:Diagrams>
<Diagram Name="myModel">
<EntityTypeShape EntityType="myModel.myTab" Width="1.5" PointX="0.75" PointY="0.75" Height="1.7" IsExpanded="true" />
</Diagram>
</edmx:Diagrams>
</edmx:Designer>   </edmx:Edmx>

Context

public class myContext :ObjectContext
{

public myContext(EntityConnection connection) :
base(connection, "mySets")
{

}

public ObjectQuery<myTab> myTab
{
get
{
if ((this._myTab == null))
{
this._myTab = base.CreateQuery<myTab>("[myTab]");
}
return this._myTab;
}
}
private ObjectQuery<myTab> _myTab;

public void AddTomyTab(myTab myTab)
{
base.AddObject("myTab", myTab);
}
}

實體類

[EdmEntityType(NamespaceName = "myModel", Name = "myTab")]
[DataContract(IsReference = true)]
[Serializable()]

public class myTab :EntityObject
{

public static myTab CreatemyTab(string aa, string bb)
{
myTab myTab = new myTab();
myTab.aa = aa;
myTab.bb = bb;
return myTab;
}

private string _aa;
[EdmScalarProperty(EntityKeyProperty = true, IsNullable = false)]
[DataMember()]
public string aa
{
get
{
return this._aa;
}
set
{
this.ReportPropertyChanging("aa");
this._aa = StructuralObject.SetValidValue(value, false);
this.ReportPropertyChanged("aa");
}
}

private string _bb;
[EdmScalarPropertyAttribute(IsNullable = false)]
[DataMemberAttribute()]
public string bb
{
get
{
return this._bb;
}
set
{

this.ReportPropertyChanging("bb");
this._bb = global::System.Data.Objects.DataClasses.StructuralObject.SetValidValue(value, false);
this.ReportPropertyChanged("bb");

}
}

//
private string _cc;
[EdmScalarProperty()]
[DataMember()]
public string cc
{
get
{
return this._cc;
}
set
{
this.ReportPropertyChanging("cc");
this._cc =StructuralObject.SetValidValue(value, true);
this.ReportPropertyChanged("cc");
}
}
//
private string _dd;
[EdmScalarProperty()]
[DataMember()]
public string dd
{
get
{
return this._dd;
}
set
{
this.ReportPropertyChanging("dd");
this._dd = StructuralObject.SetValidValue(value, true);
this.ReportPropertyChanged("dd");
}
}

}

使用

myContext cn;

EntityConnection econ = new EntityConnection();

string s = @"
metadata=res://*/myModel.csdl
|res://*/myModel.ssdl
|res://*/myModel.msl
;

provider=System.Data.SqlClient;

provider connection string=""
Data Source=.;
Initial Catalog=LingTestDB;
Integrated Security=True;
MultipleActiveResultSets=True;
""
";

econ.ConnectionString = s;

cn = new myDate.myContext(econ);

this.dataGridView1.DataSource = cn.myTab;

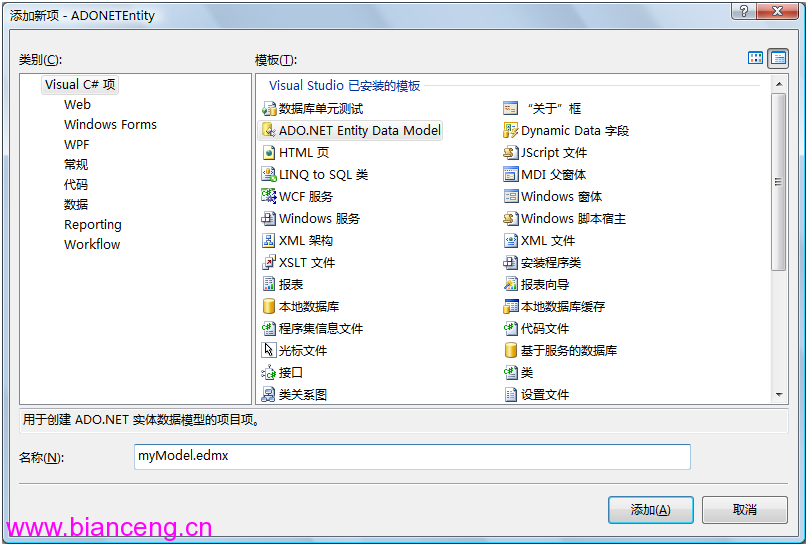

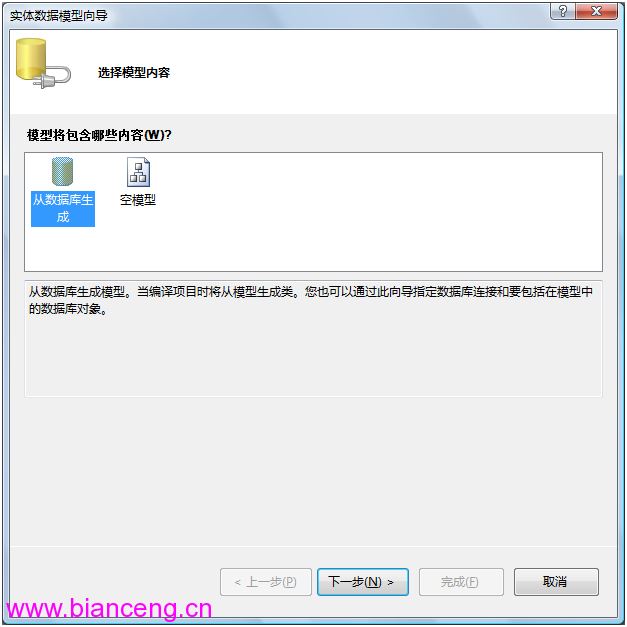

使用向導創建模型

映射基本規則

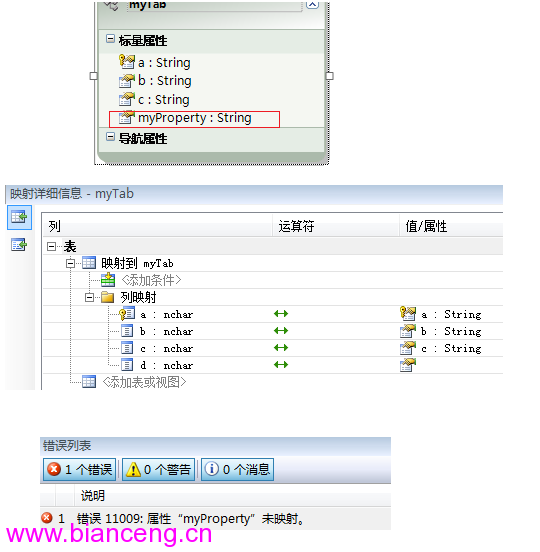

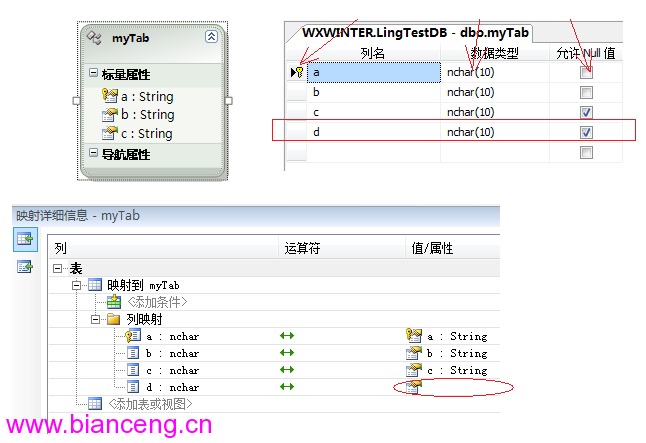

1.[概念模型]的[數據類型],[鍵],[非空]約束要與[存儲模型]對應

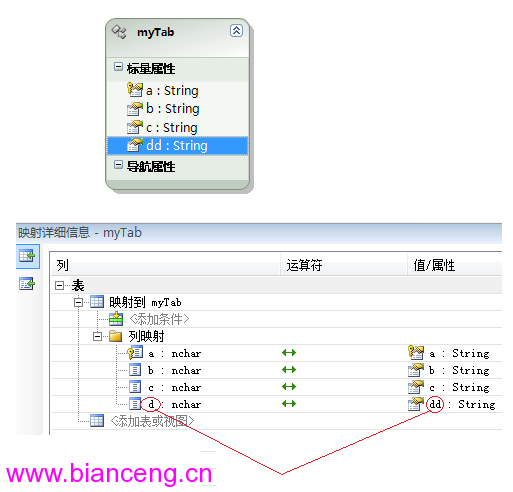

2.[概念模型]的屬性名與[存儲模型]的字段名不必一致

3.[存儲模型]的字段如果有[鍵],[非空]約束, [概念模型]必需要有對應的屬性與之映射

4.[概念模型]中出現的屬性,在[存儲模型]中必須要有對應的字段映射

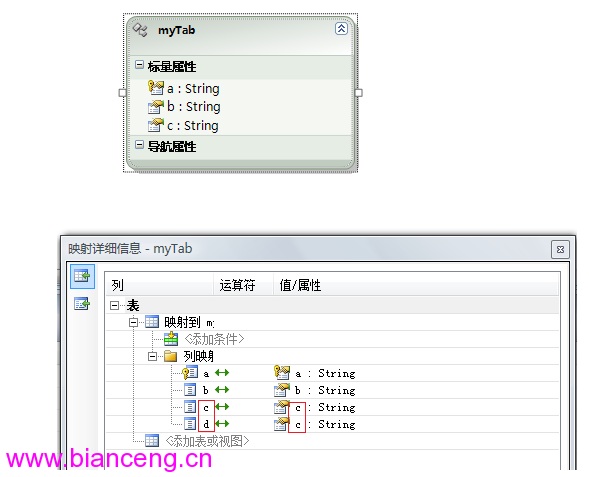

5.[存儲模型]的多個字段可以映射到[概念模型]的同一個屬性上

加載時, [概念模型]的屬性加載[存儲模型]的第一個字段值

保存時, [概念模型]的屬性會保存到[存儲模型]的多個字段上

映射條件

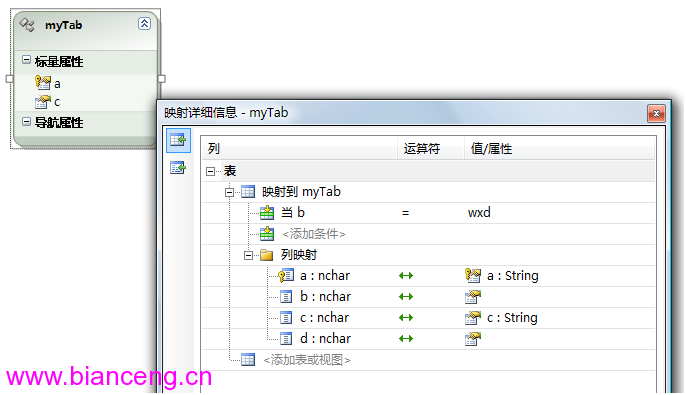

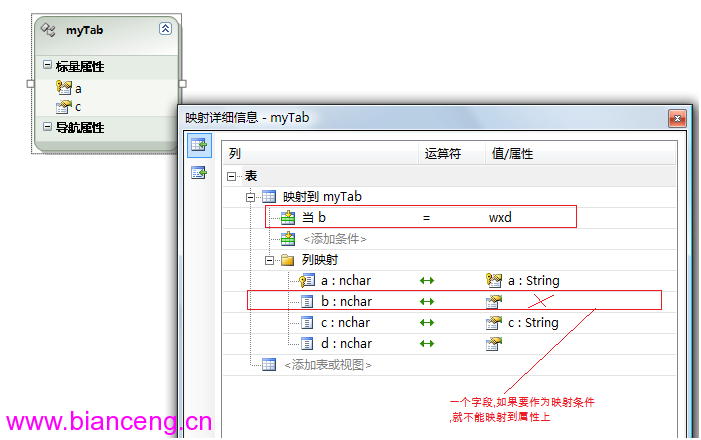

一個字段,如果要作為映射條件,就不能映射到屬性上

加載數據時,只會加載符合條件的數據

添加數據時, 映射條件字段不可見, 射條件字段的字直接使用設計時的設定值

繼承

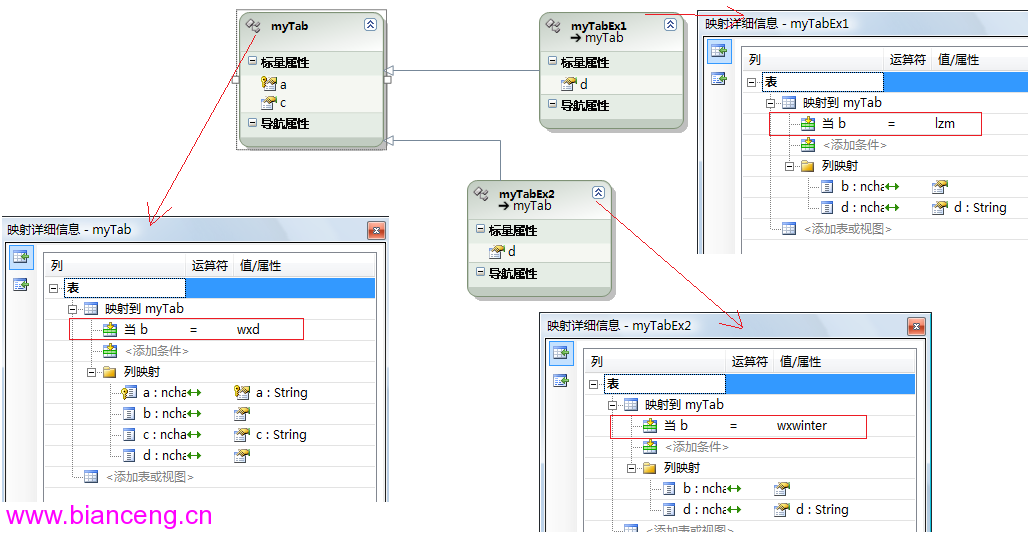

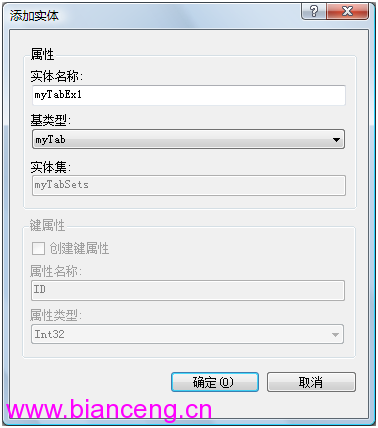

要實現繼承,要使用映射條件進行篩選

2.[概念模型]與 [子概念模型] 所有的篩選條件不能有相的

3.[子概念模型] 自動得到 [概念模型] 的屬性

4.[子概念模型] 中可以沒有屬性

5.所的[子概念模型] 的篩選條件將以[Or]的方式影響[概念模型]的篩選,也就是說[概念模型]的記錄將包括[子概念模型] 記錄

6.[概念模型]與 [子概念模型] 共用同一個 [實體集], [實體集]的數據類型為 ObjectQuery<概念模型>

7.可以使用類型轉換的方式從[實體集]得[子概念模型]的數據

myContext context = new myContext();

ObjectQuery<myTab> a = context.myTabSets;

ObjectQuery<myTabEx1> b = context.myTabSets.OfType<myTabEx1>();

ObjectQuery<myTabEx2> c = context.myTabSets.OfType<myTabEx2>();

多表聯合

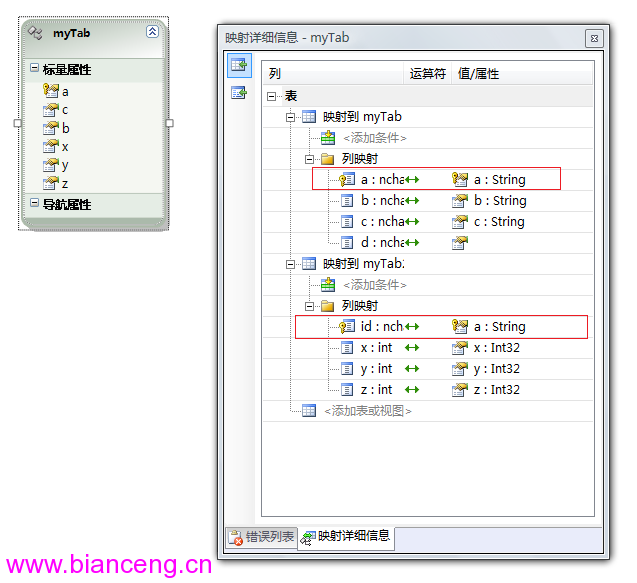

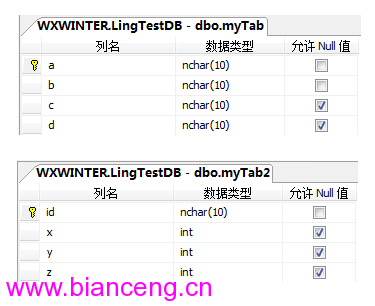

1.不要求在數據庫中有關系,最好是主鍵對主鍵

2.使用對聯的方式,只篩選出有對應鍵的記錄

3.插入時,會在兩個表中同時插入鍵相同的記錄

4.刪除時,會同時在兩個表中刪除鍵相同的記錄

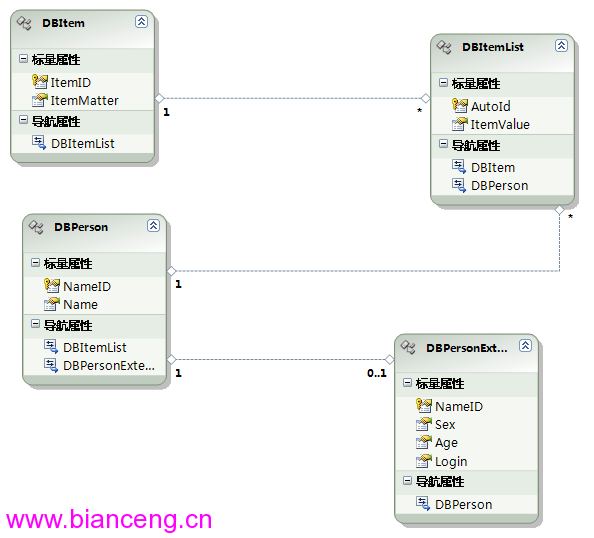

關聯 [(1)—(*)] 關聯

1.[(1)—(*)]為主外關系,主鍵表為(1),外鍵表為(*)

2.外鍵字段不能出現在[概念模型]中

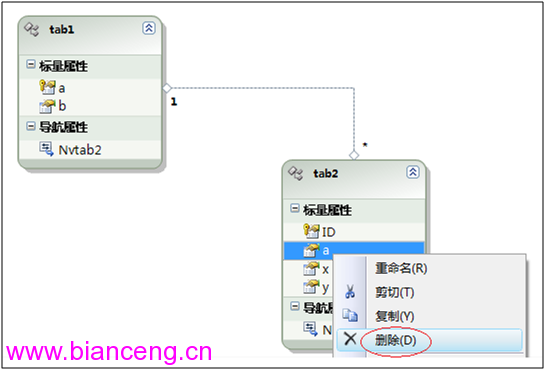

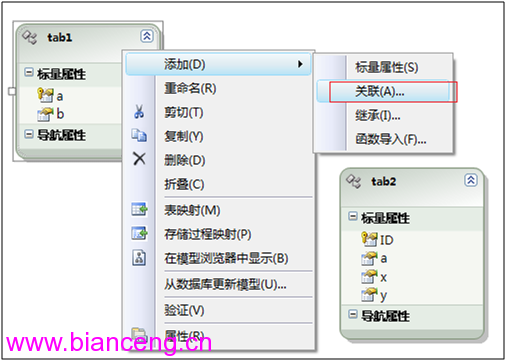

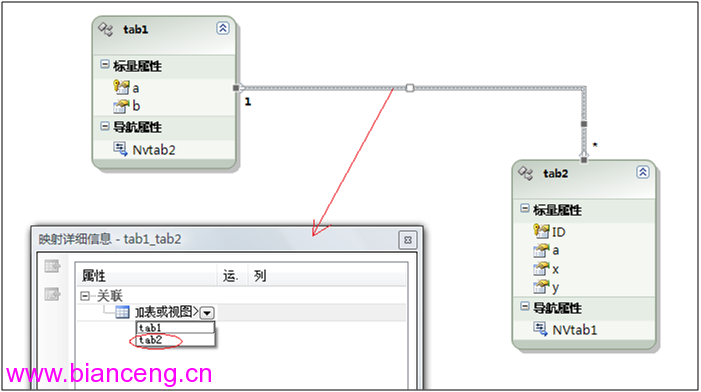

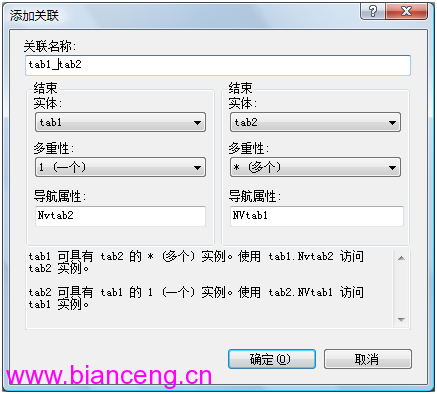

3.可以在向導中直接跟據數據庫中的關系直接生成,也可以在設計[概念模型]時任意添加

4.關聯要綁定到外鍵表上

5.要刪除主鍵時,要保證內存中沒有對應的外鍵數據

6.插入外鍵數據,可以插入到主鍵的外鍵集合,也可創建帶主鍵信息的外鍵對象後直接插入到Context中

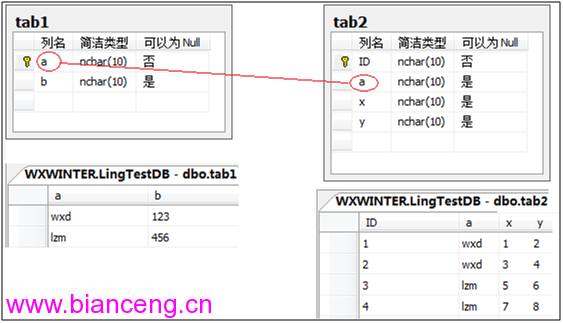

表

設置

操作數據

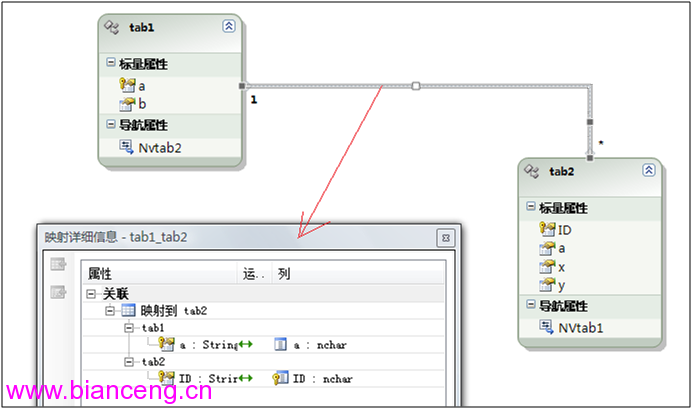

從主鍵表訪問數據 myContext context = new myContext();

ObjectQuery<tab1> tab1_List = context.tab1;

foreach (tab1 tab1_Entity in tab1_List)
{

Console.WriteLine("{0},{1}", tab1_Entity.a, tab1_Entity.b);

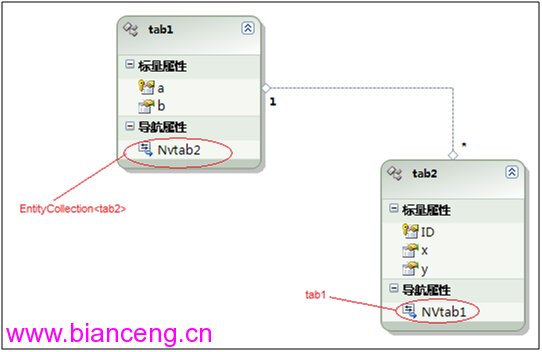

EntityCollection<tab2> tab2_List = tab1_Entity.Nvtab2;

tab2_List.Load(); //加載外鍵數據

foreach (tab2 tab2_Entity in tab2_List)
{
Console.WriteLine("{0},{1},{2}", tab2_Entity.ID,tab2_Entity.x,tab2_Entity.y);
}
} lzm ,456
3 ,5 ,6
4 ,7 ,8
wxd ,123
1 ,1 ,2
2 ,3 ,4 從外鍵表訪問數據 myContext context = new myContext();
ObjectQuery<tab2> tab2_List = context.tab2;

foreach (tab2 tab2_Entity in tab2_List)
{
Console.WriteLine("{0},{1},{2}", tab2_Entity.ID, tab2_Entity.x, tab2_Entity.y);

tab2_Entity.NVtab1Reference.Load(); //加載主鍵數據

tab1 tab1 = tab2_Entity.NVtab1;

Console.WriteLine("{0},{1}", tab1.a, tab1.b);
} 1 ,1 ,2
wxd ,123
2 ,3 ,4
wxd ,123
3 ,5 ,6
lzm ,456
4 ,7 ,8
lzm ,456

刪除主鍵

myContext context = new myContext();
var v = context.tab1.First(p => p.a == "wxd");

// 要刪除主鍵時,要保證內存中對應的外鍵數據為空

//v.Nvtab2.Load();
//if (v.Nvtab2.Count != 0)
//{
// List<tab2> list = new List<tab2>();
// foreach (var w in v.Nvtab2)
// {
// list.Add(w);
// }
// foreach (var ww in list)
// {

// context.DeleteObject(ww);
// }
/
