WPF自定義控件——使用Win32控件

本文配套源碼

雖然WPF很強大，但是有些東西win32做的已經很好，我們完全可以拿來主義。

一.如何創建一 個win32控件

1.首先定義一個WNDCLASSEX的類，參考 http://baike.baidu.com/view/1750396.html?tp=0_11

WNDCLASSEX　wndClsEx　=　new　 WNDCLASSEX();
wndClsEx.Init();//(uint)Marshal.SizeOf(this);得到類的大小
wndClsEx.style　=　WndClassType.CS_VREDRAW　|　WndClassType.CS_HREDRAW;//窗口的風格
wndClsEx.lpfnWndProc　=　new　WndProcDelegate(User32Dll.DefWindowProc);//處理類的消息，這 裡用的是默認處理
wndClsEx.cbClsExtra　=　0;//指定緊跟在窗口類結構後的附加字節數
wndClsEx.cbWndExtra　=　0;//如果一個應用程序在資源中用CLASS偽指令注冊一個對話框類時，則必 須把這個成員設成DLGWINDOWEXTRA
wndClsEx.hInstance　=　Kernal32Dll.GetModuleHandle (null);//模塊的句柄
wndClsEx.hIcon　=　IntPtr.Zero;//圖標句柄
wndClsEx.hIconSm　= 　IntPtr.Zero;//和窗口類關聯的小圖標。如果該值為NULL。則把hCursor中的圖標轉換成大小合適的小 圖標。
wndClsEx.hCursor　=　IntPtr.Zero;//光標句柄
wndClsEx.hbrBackground　=　 IntPtr.Zero;//背景畫刷句柄
wndClsEx.lpszClassName　=　m_WndClsName;//定義自己的類名， 比如curry，或XXX
wndClsEx.lpszMenuName　=　null;//菜單名稱

2.注冊類，返回 值非0為成功

bool　success　=　User32Dll.RegisterClassEx(ref　wndClsEx)　!=　 0;
Debug.Assert(success,　"RegisterWndClass　failed.");

3.創建 窗口，參考http://baike.baidu.com/view/1080304.htm

IntPtr　windowHandle　=　 User32Dll.CreateWindowEx(ExtendedWndStyle.WS_EX_LAYOUTRTL//擴展樣式
,　m_WndClsName 　//剛才注冊完的名稱
,　null　　　　　//窗體名稱
,　WndStyle.WS_VISIBLE　|　 WndStyle.WS_CHILD　//子窗體
,　this.Left　//X坐標
,　this.Top　//Y　坐標
,　 this.Width　//寬度
,　this.Height　//高度
,　this.Parent.Handle　//父對象句柄
,　IntPtr.Zero　//上下文菜單句柄
,　Kernal32Dll.GetModuleHandle(null)//實例句柄
,　IntPtr.Zero//指向一個值的指針，該值傳遞給窗口　WM_CREATE消息
);
Debug.Assert(User32Dll.IsWindow(windowHandle),　"CreateWindowEx　 failed.");

如果你想參考其它窗口的樣式的信息的話，可以用Spy++這個工具看

4.顯示窗口

User32Dll.ShowWindow(windowHandle,　(int) (this.Visible　?　WindowShowStyle.Show　:　WindowShowStyle.Hide));

5.銷毀窗口 ，注銷類

User32Dll.DestroyWindow(windowHandle);
windowHandle　=　 IntPtr.Zero;

User32Dll.UnregisterClass(m_WndClsName,　 Kernal32Dll.GetModuleHandle(null));

二.把Win32控件放到WPF

其實放到WPF中 這個只是視覺的假象，我們的頂級窗口如Window,Popup也都是通過CreateWindowEx創建出來的，(當然菜 單也是CreateWindowEx)所以我們創建的Win32控件的Parent一般都是頂級窗口，IntPtr hwnd = ((HwndSource)PresentationSource.FromVisual(uielement)).Handle; 得到的句柄是頂級窗體的句柄， 因為WPF和GDI+ 的渲染層不一樣，兩者因為“空域”問題使得像素不能交互，具體的見 http://msdn.microsoft.com/zh-cn/library/aa970688.aspx。

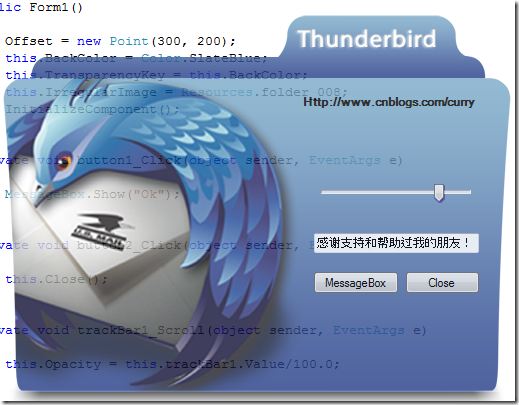

在win32時代有時候把窗體弄成不 規則透明圖形時可能會作的事，這裡也記錄下:參考自 http://www.codeproject.com/KB/dialog/SemiTranDlgWithCtrls.aspx

xp及以上版本中可以使用 UpdateLayeredWindow創建類似PGN圖片帶ALPHA通道的窗口。

把窗口擴展樣式設置為 ExtendedWndStyle.WS_EX_LAYERED |ExtendedWndStyle.WS_EX_TRANSPARENT | ExtendedWndStyle.WS_EX_NOACTIVATE。在c#中通過重載CreateParams屬性設置ExStyle來實現。

用User32Dll.GetDC方法得到窗口的DC

用GDI32Dll.CreateCompatibleDC構建一個內存DC

用GDI32Dll.GdipCreateHBITMAPFromBitmap創建與設備無關的GDI的圖片並為該圖片分配內存，在c#中可 以用Bitmap的實例方法GetHbitmap(Color.FromArgb(0))來實現

通過GDI32Dll.SelectObject把 GDI圖片放到GDI32Dll.CreateCompatibleDC創建出的內存中

當然也可以通過 GDI32Dll.GdipCreateFromHDC獲取Graphics對象，在c#中可以用Graphics.FromHdcInternal在上面畫些 字了，圓圈什麼，或者再加張圖片，當然你也可以在圖片上直接畫。

創建BLENDFUNCTION，利用 AlphaBlend來控制位圖的透明度

用User32Dll.UpdateLayeredWindow來更新顯示

上面的步 驟就可以得到一個透明的背景畫面，然後在上面放個實際有控件的窗體，把窗體樣式調成無樣式，把背 景設置成透明就OK了，這樣的話就會有兩個窗體，看起來比較蠢，卻經常被使用的。當然你還要注意的 是拖動一個窗體的時候得使另外的窗體也移動，隱藏的時候兩個都隱藏，關閉的時候當然兩個都關閉了 。

創建不規則窗體還有其他的方法如路徑法，還有用層的話可以用自繪控件不過難 度大些，現在最簡單的不規則窗口自然是WPF 了^-^。

在WPF中實際也是一樣的，win32控件就是 上面所說的最上面的那個顯示控件，當WPF在移動的時候我們就讓win32控件也跟著移動，除了最基本的 移動以外，我們還要處理TAB健的切換，以及一些助記鍵和快捷鍵等一些消息。聽起來是不是很麻煩，不 過沒有關系，WPF中有個類HwndHost已經幫我們封裝好了，我們只需要繼承該類，然後重載 BuildWindowCore函數，返回我們創建控件的HandleRef就可以了 。

http://msdn.microsoft.com/en-us/library/ms752055.aspx

除了以上鏈接中微軟的那種 做法，對於Winform的控件呢？自然是更簡單了（其中UserControl1 為Winform控件繼承自UserControl ）

protected　override　HandleRef　BuildWindowCore(HandleRef　hwndParent)
{
UserControl1　userControl　=　new　UserControl1();
userControl.Height　=　 hostHeight;
userControl.Width　=　hostWidth;
User32Dll.SetParent (userControl.Handle,　hwndParent.Handle);

return　new　HandleRef(userControl,　 userControl.Handle);
}

你也可以重載HwndHost中的WndProc來獲取消息，重載 DestroyWindowCore來銷毀窗體以及一些非托管的東西。

三.Transform

WPF不可以對非WPF 控件進行Transform操作，但是對於我們自定義的控件仍然可以曝露消息進行一些Transform 操作， Transform 一般來說就是Matrix的實現，對於Matrix我們先來做道題：

已知圓心O(0,0) ，在坐 標軸上有一點P( x , y )， 逆時針旋轉OP a度，使得P點到P1(x1,y1),用x,y表示p1點的坐標。

解：顯然P1 O等於 PO,作 X軸上任意一點M，假設我們的角MOP為b度，又已知角 P1OP為a度。

那麼得

x1 = PO * COS(a+b)

y1=　 PO * SIN(a+b)

展開得

x1 = PO * COS(a) * COS(b) – PO * SIN(a) * SIN(b)

y1 = PO * SIN(a)* COS (b) + PO * COS(a) * SIN(b)

因為

x = PO * COS(b)

y = PO * SIN(b)

代 入上式得

x1 = x * COS(a) – y*SIN(a)

y1 = y*COS(a) + x*SIN(a)

如果你 對三角函數忘的夠徹底的話請看

http://zh.wikipedia.org/w/index.php?title=三角函數 &variant=zh-cn

用矩陣表示移動前的點

x1[1*x ,0*y]

y1[0*x ,1*y]

移動後轉變成了

x　　　　　　　　　　 y

x1 [COS(a) ,　 –SIN(a)]

y1 [COS(a) ,　　　 SIN(a)]

當然我們可能還有偏移量,比如向正方向豎移2個單位，向正單位橫移1 個單位，也就是做了個仿射變換

x1 [COS(a) ,　 –SIN(a)]

y1 [COS(a) ,　　　 SIN(a)]

z　　 [ 1　　　　　　　　 ,　　　 2　　　　　　 ]

為了變化方便所以還加 了一列，這樣的話上面的平移我們還可以這樣得到

[1,0,0] * x1 [COS(a) , –SIN(a) ,0]

[0,1,0] * y1 [COS(a) ,　　 SIN(a) ,0]

[1,2,1] * z　　 [0　　　　　　　　 ,　 　　 0　　　　　　 ,1]

注意：矩陣的乘法中 A*B 不等於 B * A 。

http://zh.wikipedia.org/w/index.php?title=變換矩陣&variant=zh- cn#.E4.BB.BF.E5.B0.84.E5.8F.98.E6.8D.A2

http://zh.wikipedia.org/w/index.php?title=矩 陣&variant=zh-cn

從以上你是感覺Matrix就是一個點的變化麼，把圖像中的每個點都逆時針旋轉下，圖像就斜了，或許 你可以模擬出WPF中的RotateTransform、ScaleTransform、SkewTransform、TranslateTransform　 這 些類的效果。

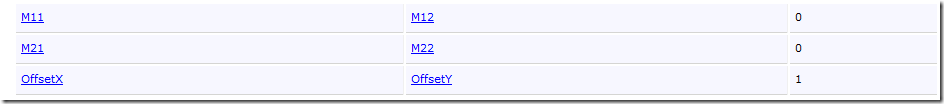

對於WPF中當前的Matrix可以這樣得到 Matrix m = PresentationSource.FromVisual(this).CompositionTarget.TransformToDevice;

四.消息通知

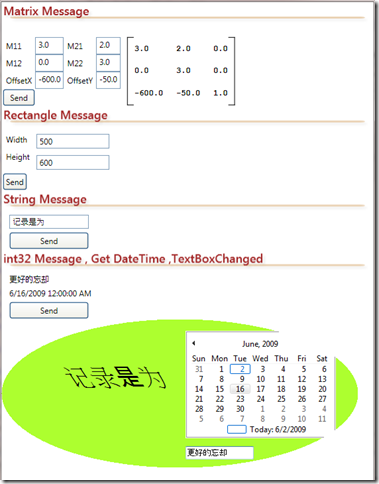

知道了這些我們就可以把Matrix作為參數發送個win32自定義畫圖讓其也一起旋轉，變化.對於非 托管控件我們通常使用SendMessage來傳遞消息,這裡用winform來做例子。

這裡我們先來看下 http://hi.baidu.com/cyap/blog/item/9aebca0f5e4c612c6159f300.html這個網頁對p\invoke中發送消息 的一些使用說明;其中我們還要注意SendMessage中的第四個參數如果傳遞的是int，struct,string,byte 類型就相對容易些;在Marshal中便有對應的函數讀取 Marshal.PtrToStructure,Marshal.PtrToStringAuto處理,假如傳遞是類的話，先要序列化，轉化成2進 制之後，因為從指針中並不能知道到這個指針所申請的空間大小，所以需要一個結構體來保存這個2進制 數據的指針，以及他的長度。

public　struct　CopyDataStruct
{
///　 <summary>
///　數據長度
///　</summary>
public　int　cbData;
///　<summary>
///　數據首地址指針
///　</summary>
public　 IntPtr　lpData;
}

private　void　SendMessage()
{
System.Drawing.Drawing2D.Matrix　matrix　=　new　System.Drawing.Drawing2D.Matrix();

BinaryFormatter　formatter　=　new　BinaryFormatter();
byte[]　datas;
using　(System.IO.MemoryStream　mStream　=　new　System.IO.MemoryStream())
{
formatter.Serialize(mStream,　matrix);
datas　=　mStream.ToArray();
}

int　length　=　datas.Length;
IntPtr　ptr　=　Marshal.AllocHGlobal(length);
Marshal.Copy(datas,　0,　ptr,　length);
CopyDataStruct　data　=　new　 CopyDataStruct();
data.cbData　=　length;
data.lpData　=　ptr;

SendMessage(hwndListBox,　700,　0,　ref　data);
Marshal.FreeHGlobal(ptr);
}

protected　override　void　WndProc(ref　Message　m)
{
base.WndProc(ref　m);
if　(m.Msg　==　700)
{
CopyDataStruct　data　=　new 　CopyDataStruct();
data　=　(CopyDataStruct)m.GetLParam(data.GetType());
byte[] 　datas　=　new　byte[data.cbData];
Marshal.Copy(data.lpData,　datas,　0,　 data.cbData);

BinaryFormatter　formatter　=　new　BinaryFormatter();
using 　(System.IO.MemoryStream　mStream　=　new　System.IO.MemoryStream(datas))
{
//得 到對象
object　obj　=　formatter.Deserialize(mStream);
}
}
}

當然如果你感覺比較麻煩的話，也可以把這兩個值分別放在WParam和LParam傳送（這個 做法不推薦）。
