再學 GDI+[95]: TGPImage(15) - 顏色的旋轉變換

我通過做此例同時證實了 GDI+ 可以直接顯示 png、gif、tif 格式的透明圖片.

//紅色與綠色繞藍色旋轉(r 是弧度)
ColorMatrix: TColorMatrix = (
　(Cos(r),　 Sin(r), 0.0,　0.0,　0.0),
　(-Sin(r),　Cos(r), 0.0,　0.0,　0.0),
　(0.0,　　　0.0,　　1.0,　0.0,　0.0),
　(0.0,　　　0.0,　　0.0,　1.0,　0.0),
　(0.0,　　　0.0,　　0.0,　0.0,　1.0));
//綠色與藍色繞紅色旋轉(r 是弧度)
ColorMatrix: TColorMatrix = (
　(0.0,　0.0,　　 0.0,　　 0.0,　0.0),
　(0.0,　Cos(r),　Sin(r),　0.0,　0.0),
　(0.0,　-Sin(r), Cos(r),　0.0,　0.0),
　(0.0,　0.0,　　 0.0,　　 1.0,　0.0),
　(0.0,　0.0,　　 0.0,　　 0.0,　1.0));
//紅色與藍色繞綠色旋轉(r 是弧度)
ColorMatrix: TColorMatrix = (
　(Cos(r),　 0.0,　Sin(r),　0.0,　0.0),
　(-Sin(r),　0.0,　Cos(r),　0.0,　0.0),
　(0.0,　　　0.0,　1.0,　　 0.0,　0.0),
　(0.0,　　　0.0,　0.0,　　 1.0,　0.0),

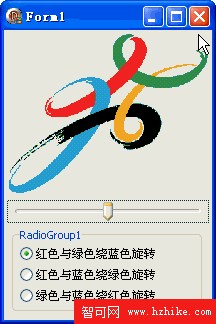

　(0.0,　　　0.0,　0.0,　　 0.0,　1.0));本例效果圖:

　　代碼文件:unit Unit1;
interface
uses
　Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,
　Dialogs, StdCtrls, ComCtrls, ExtCtrls;
type
　TForm1 = class(TForm)
　　TrackBar1: TTrackBar;
　　RadioGroup1: TRadioGroup;
　　procedure FormCreate(Sender: TObject);
　　procedure FormPaint(Sender: TObject);
　　procedure CheckBox1Click(Sender: TObject);
　　procedure TrackBar1Change(Sender: TObject);
　　procedure RadioGroup1Click(Sender: TObject);
　end;
var
　Form1: TForm1;
implementation
{$R *.dfm}
uses GDIPOBJ, GDIPAPI;
const
　Matrix: TColorMatrix = (
　　(1.0, 0.0, 0.0, 0.0, 0.0),
　　(0.0, 1.0, 0.0, 0.0, 0.0),
　　(0.0, 0.0, 1.0, 0.0, 0.0),
　　(0.0, 0.0, 0.0, 1.0, 0.0),
　　(0.0, 0.0, 0.0, 0.0, 1.0));
procedure TForm1.FormCreate(Sender: TObject);
begin
　TrackBar1.Height := 23;
　TrackBar1.ShowSelRange := False;
　TrackBar1.Min := -180;
　TrackBar1.Max := 180;
　TrackBar1.Position := 0;
　with RadioGroup1.Items do
　begin
　　Add('紅色與綠色繞藍色旋轉');
　　Add('紅色與藍色繞綠色旋轉');
　　Add('綠色與藍色繞紅色旋轉');
　end;
　RadioGroup1.ItemIndex := 0;
　DoubleBuffered := True;
end;
procedure TForm1.FormPaint(Sender: TObject);
var
　g: TGPGraphics;
　img: TGPImage;
　ImageAttributes: TGPImageAttributes;
　r: Single;
　ColorMatrix: TColorMatrix;
begin
　g := TGPGraphics.Create(Canvas.Handle);
　img := TGPImage.Create('c:temptest.png');
　ImageAttributes := TGPImageAttributes.Create;
　r := TrackBar1.Position * pi / 180; {根據角度算出弧度}
　ColorMatrix := Matrix;　　　　　　　{回復默認值}
　case RadioGroup1.ItemIndex of
　　0: begin {紅色與綠色繞藍色旋轉}
　　　ColorMatrix[0,0] := Cos(r);
　　　ColorMatrix[0,1] := Sin(r);
　　　ColorMatrix[1,0] := -Sin(r);
　　　ColorMatrix[1,1] := Cos(r);
　　end;
　　1: begin {紅色與藍色繞綠色旋轉}
　　　ColorMatrix[0,0] := Cos(r);
　　　ColorMatrix[0,2] := Sin(r);
　　　ColorMatrix[2,0] := -Sin(r);
　　　ColorMatrix[2,2] := Cos(r);
　　end;
　　2: begin {綠色與藍色繞紅色旋轉}
　　　ColorMatrix[1,1] := Cos(r);
　　　ColorMatrix[1,2] := Sin(r);
　　　ColorMatrix[2,1] := -Sin(r);
　　　ColorMatrix[2,2] := Cos(r);
　　end;
　end;
　ImageAttributes.SetColorMatrix(ColorMatrix);
　g.DrawImage(img,
　　　　　　　MakeRect(4, 4, img.GetWidth, img.GetHeight),
　　　　　　　0,
　　　　　　　0,
　　　　　　　img.GetWidth,
　　　　　　　img.GetHeight,
　　　　　　　UnitPixel,
　　　　　　　ImageAttributes
　　　　　　　);
　ImageAttributes.Free;
　img.Free;
　g.Free;
end;
procedure TForm1.RadioGroup1Click(Sender: TObject);
begin
　Repaint;
end;
procedure TForm1.TrackBar1Change(Sender: TObject);
begin
　Repaint;
end;
procedure TForm1.CheckBox1Click(Sender: TObject);
begin
　Repaint;
end;
end.窗體文件:object Form1: TForm1
　Left = 0
　Top = 0
　Caption = 'Form1'
　ClIEntHeight = 290
　ClIEntWidth = 208
　Color = clBtnFace
　Font.Charset = DEFAULT_CHARSET
　Font.Color = clWindowText
　Font.Height = -11
　Font.Name = 'Tahoma'
　Font.Style = []
　OldCreateOrder = False
　Position = poDesktopCenter
　OnCreate = FormCreate
　OnPaint = FormPaint
　PixelsPerInch = 96
　TextHeight = 13
　object TrackBar1: TTrackBar
　　Left = 3
　　Top = 170
　　Width = 202
　　Height = 22
　　TabOrder = 0
　　OnChange = TrackBar1Change
　end
　object RadioGroup1: TRadioGroup
　　Left = 8
　　Top = 198
　　Width = 190
　　Height = 83
　　Caption = 'RadioGroup1'
　　TabOrder = 1
　　OnClick = RadioGroup1Click
　end
end
