Ribbon界面的Office插件開發，ribbonoffice插件

編輯：Delphi

Ribbon界面的Office插件開發，ribbonoffice插件

此乃開博第一篇也。Office插件開發是一項古老的技術，似乎從office2000開始，Office的插件體系就已經固定下來，後續版本也只是在不斷完善和加入新功能。Office插件是在COM模型的基礎上，實現了特定的接口，進而通過COM技術進行相互操作的一個dll文件。通過在相應的注冊表位置進行注冊，就可以被Office程序調用。

在繼續本篇教程之前，先來介紹一下本次開發的基本環境：

開發工具：Delphi 7 企業版

系統環境：Win7 64位系統安裝WPS Office 2013SP3(9.1.0.4953)

基於WPS V9版的API，這個版本基本兼容 MS Office 2007，你也可以基於MS Office的API接口，效果是一樣的。本教程同時可用於MS Office 和 WPS Office。

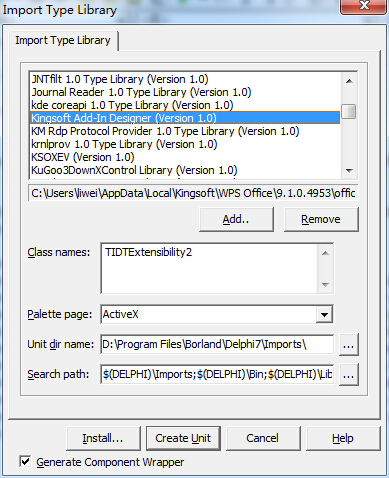

Office插件是一個實現了IDTExtensibility2接口的COM組件，在導入相應的類型庫後就可以引用AddInDesignerObjects_TLB.pas的相關接口，它的聲明如下：

  _IDTExtensibility2 = interface(IDispatch)
    ['{B65AD801-ABAF-11D0-BB8B-00A0C90F2744}']
    procedure OnConnection(const Application: IDispatch; ConnectMode: ext_ConnectMode;
                           const AddInInst: IDispatch; var custom: PSafeArray); safecall;
    procedure OnDisconnection(RemoveMode: ext_DisconnectMode; var custom: PSafeArray); safecall;
    procedure OnAddInsUpdate(var custom: PSafeArray); safecall;
    procedure OnStartupComplete(var custom: PSafeArray); safecall;
    procedure OnBeginShutdown(var custom: PSafeArray); safecall;
  end;

在此不多做介紹，具體可參考MSDN，裡面有詳細的介紹。

Ribbon界面是Office2007新增的界面，這個界面的插件開發，將界面設計與功能實現進行了分離，界面以XML文件進行定義，功能實現以回調函數的形式調用，與傳統的工具欄和菜單形式的插件相比，開發效率要高的多，本教程要介紹的就是這一技術。

在實現Ribbon界面，在插件中除了要實現IDTExtensibility2接口外，還要實現Ribbon界面的專用接口IRibbonExtensibility，這個接口定義在Office的類型庫中，聲明如下：

  IRibbonExtensibility = interface(IDispatch)
    ['{000C0396-0000-0000-C000-000000000046}']
    function GetCustomUI(const RibbonID: WideString): WideString; safecall;
  end;

這個接口只有一個方法GetCustomUI，返回值為界面設計的XML文件內容。我們本次要實現的界面XML內容如下：

<customUI xmlns="http://schemas.microsoft.com/office/2006/01/customui">
    <ribbon startFromScratch="false">
        <tabs>
            <tab id="DemoTab" label="育林軟件">
                <group id="loadFormsGroup" label="測試分組">
                    <button id="btn1" label="測試功能" onAction="OnAction" getImage="GetImage"/>
                    <button id="btn2" label="關於我們" onAction="OnAction" getImage="GetImage"/>
                </group>
            </tab>
        </tabs>
    </ribbon>
</customUI>

關於XML的定義規則請參考MSDN，上面有詳細介紹。OnAction是回調函數，用於響應按鈕點擊，GetImage用於返回按鈕的圖片。

我們的COM對象定義如下：

type
  TTestRibbon = class(TAutoObject, IDTExtensibility2, IRibbonExtensibility, ITestRibbon)
  private

  protected
    {實現IRibbonExtensibility接口}
    function GetCustomUI(const RibbonID: WideString): WideString; safecall;
    {實現IDTExtensibility2接口}
    procedure OnConnection(const Application: IDispatch; ConnectMode: ext_ConnectMode;
      const AddInInst: IDispatch; var custom: PSafeArray); safecall;
    procedure OnDisconnection(RemoveMode: ext_DisconnectMode; var custom: PSafeArray); safecall;
    procedure OnAddInsUpdate(var custom: PSafeArray); safecall;
    procedure OnStartupComplete(var custom: PSafeArray); safecall;
    procedure OnBeginShutdown(var custom: PSafeArray); safecall;
    {實現ITestRibbon接口，這兩個方法就是我們要用的回調函數}
    procedure OnAction(const ctrl: IDispatch); safecall;
    function GetImage(const ctrl: IDispatch): IDispatch; safecall;
  public

  end;

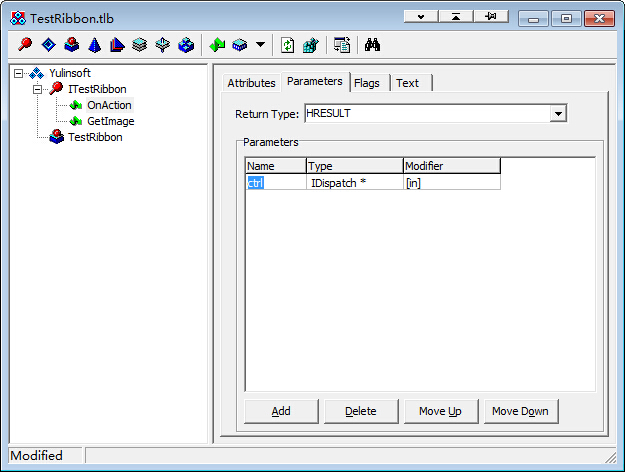

ITestRibbon是我們com對象定義的接口，它有兩個方法OnAction和GetImage，如果XML中定義的控件較多，我們需要添加的回調函數就越多，每種控件的回調函數都是大同小異，我們實現的就是針對普通按鈕的回調函數，需要在delphi的類型庫編輯器中添加，如下圖。

OnAction你也可以定義為其它名稱，只要參數類型相同，什麼名字都可以，但要注意名稱一定要跟XML中定義的一樣，也就是說你這裡定義的什麼名字，XML文件中onActon後面也要用什麼名字。類型庫導入完成，接口定義完成就開始實現部分了，這才是重點。說實話，在接口定義部分我也走了不少彎路，研究了幾個晚上才搞明白，網上基於.net的相關內容不少，但參考性不強，.net將com的實現進行了封裝，開發者不用關心定義，只要寫代碼就可以了，但delphi要做的工作還有很多。雖然麻煩，但好處還是有的，.net開發的插件要附帶很多文件，delphi開發的插件只要發布一個dll就可以了。

下面我們來看實現部分，先看GetCustomUI：

function TTestRibbon.GetCustomUI(const RibbonID: WideString): WideString;
var Str:TStrings;
begin
  Str:=TStringList.Create;
  Str.LoadFromFile('C:\CustomUI.xml');
  Result := Str.Text;
  Str.Free;
end;

這裡我們選擇從文件載入XML數據，主要是為了後期修改與調試方便，等到發布的時候，完全可以將XML文件加入進資源文件，從資源中載入。

到這裡，如果我們編譯後安裝插件，就可以在Office中顯示我們的按鈕了，但由於沒有實現OnAction，所以點擊按鈕是沒有任何反應的，下面我們來實現OnAction回調函數。它的定義如下：

procedure OnAction(const ctrl: IDispatch); safecall;

根據微軟的定義，ctrl是一個IRibbonControl接口的參數，這個接口定義在Office的通用類型庫中，這個參數是我們判斷到底是哪個按鈕調用了這個函數的基礎，就是依據IRibbonControl的ID屬性，這個ID就是XML中定義的Id，我們的實現如下：

procedure TTestRibbon.OnAction(const ctrl: IDispatch);
begin
  if (ctrl as IRibbonControl).Id = 'btn1' then
    MessageBox(0, '您點擊了按“測試功能”！', '提示', MB_OK + MB_ICONINFORMATION)
  else
    MessageBox(0, '您點擊了按鈕“關於我們”！', '提示', MB_OK + MB_ICONINFORMATION);
end;

到此一個簡單的插件就已經完成了，下面說一下插件安裝。

將以下內容保存為注冊表文件.reg，並雙擊導入注冊表。

Windows Registry Editor Version 5.00

[HKEY_CURRENT_USER\Software\Microsoft\Office\Word\Addins\Yulinsoft.TestRibbon]
"FriendlyName"="測試Ribbon插件"
"Description"="測試插件"
"LoadBehavior"=dword:00000003
"CommandLineSafe"=dword:00000001

[HKEY_CURRENT_USER\Software\Kingsoft\Office\WPS\AddinsWL]
"Yulinsoft.TestRibbon"=""

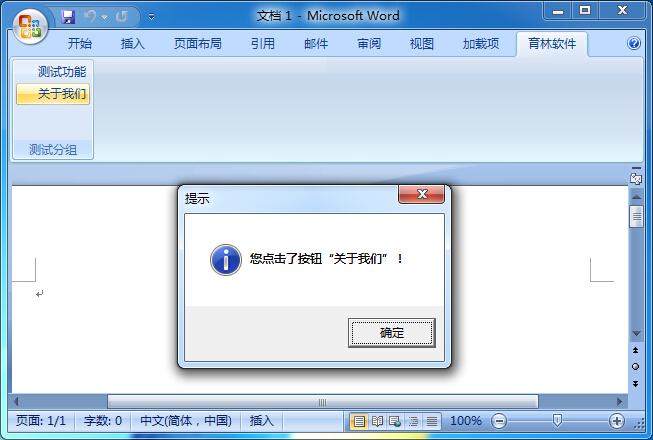

然後再用命令行regsvr32注冊我們的dll，注意文件路徑正確，注冊成功後打開Word2007或WPS，就可以看到我們的按鈕了，如下圖:
