GdiPlus[57]: 圖像(九) IGPBitmap 特有的屬性與方法

編輯：Delphi

這包括:

//屬性　　
IGPBitmap.Pixels;　　　　　{　獲取或設置指定像素的顏色　}　　
　
//方法　　
IGPBitmap.SetResolution();　{　設置分辨率　}　　
IGPBitmap.GetHBitmap();　　{　創建　GDI　格式的　Bitmap　並返回句柄　}　　
IGPBitmap.GetHIcon;　　　　{　創建　Icon　文件並返回句柄　}　　
IGPBitmap.LockBits();　　　{　鎖定對象中內存中的像素數據　}　　
IGPBitmap.UnlockBits();　　{　解除　LockBits　的鎖定　}　　

　　IGPBitmap.Pixels 屬性測試:

GdiPlus[57]: 圖像(九) IGPBitmap 特有的屬性與方法

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Bitmap:　IGPBitmap;　
　Graphics:　IGPGraphics;　
　i,j:　Integer;　
　Color:　TGPColor;　
begin　
　Bitmap　:=　TGPBitmap.Create('C:\GdiPlusImg\Grapes.jpg'　);　
　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Graphics.DrawImage(Bitmap,　10　,　10,　Bitmap.Width,　Bitmap.Height);　
　
　for　i　:=　0　to　Bitmap.Width　-　1　do　for　j　:=　0　to　Bitmap.Height　-　1　do　
　begin　
　　Color　:=　Bitmap.Pixels[i,j];　
　　Bitmap.Pixels[i,j]　:=　TGPColor.Create(Color.R,　0,　0);　
　end;　
　
　Graphics.TranslateTransform(Bitmap.Width　+　10,　0);　
　Graphics.DrawImage(Bitmap,　10,　10,　Bitmap.Width,　Bitmap.Height);　
end;　

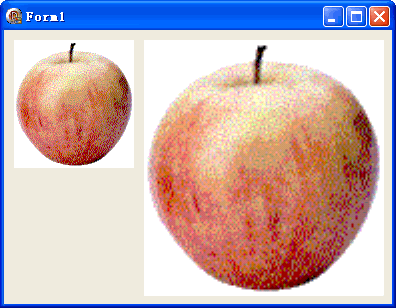

　IGPBitmap.SetResolution 方法測試:

GdiPlus[57]: 圖像(九) IGPBitmap 特有的屬性與方法

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Bitmap:　IGPBitmap;　
begin　
　Bitmap　:=　TGPBitmap.Create('C:\GdiPlusImg\Apple.gif');　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Graphics.DrawImage(Bitmap,　10,　10);　
　Graphics.TranslateTransform(Bitmap.Width　+　10,　0);　
　
　Bitmap.SetResolution(Bitmap.HorizontalResolution/2,　Bitmap.VerticalResolution/2);　
　Graphics.DrawImage(Bitmap,　10,　10);　
end;　

　　IGPBitmap.GetHBitmap 方法測試:

GdiPlus[57]: 圖像(九) IGPBitmap 特有的屬性與方法

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Bitmap:　IGPBitmap;　
　GDIBitmap:　TBitmap;　
begin　
　Bitmap　:=　TGPBitmap.Create('C:\GdiPlusImg\Bird.bmp');　
　
　GDIBitmap　:=　TBitmap.Create;　
　//GetHBitmap　的參數是背景色,　用於填充透明部分;　無透明部分時它會被忽略　
　GDIBitmap.Handle　:=　Bitmap.GetHBitmap($FF00000);　
　GDIBitmap.TransparentColor　:=　clWhite;　
　GDIBitmap.Transparent　:=　True;　
　Canvas.Draw(10,　10,　GDIBitmap);　
　GDIBitmap.Free;　
end;　

　IGPBitmap.GetHIcon 方法測試:

GdiPlus[57]: 圖像(九) IGPBitmap 特有的屬性與方法

uses　GdiPlus;　
　
var　Bitmap:　IGPBitmap;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Image:　IGPImage;　
　Rect:　TGPRect;　
　Graphics:　IGPGraphics;　
　Attr:　IGPImageAttributes;　
begin　
　Image　:=　TGPImage.Create('C:\GdiPlusImg\Apple.gif');　
　Bitmap　:=　TGPBitmap.Create(16,　16);　
　Rect.Initialize(0,　0,　Bitmap.Width,　Bitmap.Height);　
　Graphics　:=　TGPGraphics.Create(Bitmap);　
　Attr　:=　TGPImageAttributes.Create;　
　Attr.SetColorKey($FFFFFFFF,　$FFFFFFFF);　
　Graphics.DrawImage(Image,　Rect,　0,　0,　Image.Width,　Image.Height,　UnitPixel,　Attr);　
　
　Application.Icon.Handle　:=　Bitmap.GetHIcon;　
end;　

　　接下來都是和 IGPBitmap.LockBits、IGPBitmap.UnlockBits 相關的了.

　　在 WinAPI 中常常見到類似的函數, 因為內存中 Windows 的自動管理下, 數據中內存中的地址是動態的, 所以操作內存前一般要先鎖定, 鎖定後再給你指針; 這裡的 LockBits 也是這樣, 當然操作完成後要解鎖.

　　這裡的 LockBits 返回的不僅僅有內存地址, 而是包含內存地址的一個結構:

TGPBitmapData　=　record　
　Width:　Cardinal;　　　　　　　{　像素寬度;　或者說是一個掃描行中的像素數　}　
　Height:　Cardinal;　　　　　　{　像素高度;　或者說是掃描行數　}　
　Stride:　Integer;　　　　　　　{　每一行的掃描寬度;　它應該是　4　的倍數　}　
　PixelFormat:　TGPPixelFormat;　{　像素格式信息　}　
　Scan0:　Pointer;　　　　　　　{　第一個像素數據的地址　}　
　Reserved:　Cardinal;　　　　　{　保留　}　
end;　


　結構中只有 Stride 比較費解, 它是每行所占用的字節數, 譬如:

　　一行有 11 個像素(Width = 11), 對一個 32 位(每個像素 4 字節)的圖像, Stride = 11 * 4 = 44.

　　但還有個字節對齊的問題, 譬如:

　　一行有 11 個像素(Width = 11), 對一個 24 位(每個像素 3 字節)的圖像, Stride = 11 * 3 + 3 = 36.

　　為什麼不是 Stride = 33? 因為它是按 4 字節對齊的.

　　根據上面道理, 我們可以手動計算 Stride 的值:

　　1、Stride = 每像素占用的字節數(也就是像素位數/8) * Width;

　　2、如果 Stride 不是 4 的倍數, 那麼 Stride = Stride + (4 - Stride mod 4);

　　下面的例子測試和驗證了上面的思路:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Bitmap:　IGPBitmap;　
　Rect:　TGPRect;　
　Graphics:　IGPGraphics;　
　Data:　TGPBitmapData;　
　n:　Integer;　
begin　
　ChDir('C:\GdiPlusImg\');　
　Bitmap　:=　TGPBitmap.Create('Grapes.jpg');　
　Rect.Initialize(0,　0,　Bitmap.Width,　Bitmap.Height);　
　Data　:=　Bitmap.LockBits(Rect,　[ImageLockModeRead],　Bitmap.PixelFormat);　
　n　:=　GetPixelFormatSize(Data.PixelFormat)　div　8　*　Data.Width;　
　n　:=　n　+　(4　-　n　mod　4);　
　ShowMessageFmt('%d,　%d,　%d',　[Data.Width,　Data.Stride,　n]);　{　187,　564,　564　}　
　Bitmap.UnlockBits(Data);　
　
　//　
　Bitmap　:=　TGPBitmap.Create('Bird.bmp');　
　Rect.Initialize(0,　0,　Bitmap.Width,　Bitmap.Height);　
　Data　:=　Bitmap.LockBits(Rect,　[ImageLockModeRead],　Bitmap.PixelFormat);　
　n　:=　GetPixelFormatSize(Data.PixelFormat)　div　8　*　Data.Width;　
　if　n　mod　4　<>　0　then　n　:=　n　+　(4　-　n　mod　4);　
　ShowMessageFmt('%d,　%d,　%d',　[Data.Width,　Data.Stride,　n]);　{　110,　112,　112　}　
　Bitmap.UnlockBits(Data);　
　
　//　
　Bitmap　:=　TGPBitmap.Create('Apple.gif');　
　Rect.Initialize(0,　0,　Bitmap.Width,　Bitmap.Height);　
　Data　:=　Bitmap.LockBits(Rect,　[ImageLockModeRead],　Bitmap.PixelFormat);　
　n　:=　GetPixelFormatSize(Data.PixelFormat)　div　8　*　Data.Width;　
　if　n　mod　4　<>　0　then　n　:=　n　+　(4　-　n　mod　4);　
　ShowMessageFmt('%d,　%d,　%d',　[Data.Width,　Data.Stride,　n]);　{　120,　120,　120　}　
　Bitmap.UnlockBits(Data);　
　
　//　
　Bitmap　:=　TGPBitmap.Create('ImageFileSmall.jpg');　
　Rect.Initialize(0,　0,　Bitmap.Width,　Bitmap.Height);　
　Data　:=　Bitmap.LockBits(Rect,　[ImageLockModeRead],　Bitmap.PixelFormat);　
　n　:=　GetPixelFormatSize(Data.PixelFormat)　div　8　*　Data.Width;　
　if　n　mod　4　<>　0　then　n　:=　n　+　(4　-　n　mod　4);　
　ShowMessageFmt('%d,　%d,　%d',　[Data.Width,　Data.Stride,　n]);　{　320,　960,　960　}　
　Bitmap.UnlockBits(Data);　
end;　


面對不同像素格式的圖像, 這個字節對齊的問題的確很麻煩;

　　但對 32 位的圖像就可以不考慮這個問題了, 因為它每行的數據剛好是 4 的倍數; 下面的練習就都討了這個巧.

　　另外還要知道: 32 位圖像每個像素的 4 個字節在內存中的排列次序是: BBGGRRAA.

　　通過修改內存數據使圖像半透明的例子:

GdiPlus[57]: 圖像(九) IGPBitmap 特有的屬性與方法

uses　GdiPlus;　
　
type　
　PPixelFour　=　^TPixelFour;　
　TPixelFour　=　record　
　　b1,b2,b3,b4:　Byte;　
　end;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Bitmap,　Bitmap32:　IGPBitmap;　
　Graphics:　IGPGraphics;　
　Rect:　TGPRect;　
　Data:　TGPBitmapData;　
　P:　PPixelFour;　
　Brush:　IGPHatchBrush;　
　i:　Integer;　
begin　
　Bitmap　:=　TGPBitmap.Create('C:\GdiPlusImg\Grapes.jpg');　
　Rect.Initialize(0,　0,　Bitmap.Width,　Bitmap.Height);　
　
　//　獲取一個　32　位像素格式的圖像;　
　//　好像　IGPBitmap.Clone　方法就可以方便做這個轉換,　但不靈;　
　//　還有一個　IGPBitmap.ConvertFormat　方法是　GDI+1.1　的;　
　//　只能手動了　
　Bitmap32　:=　TGPBitmap.Create(Bitmap.Width,　Bitmap.Height,　PixelFormat32bppARGB);　
　Graphics　:=　TGPGraphics.Create(Bitmap32);　
　Graphics.DrawImage(Bitmap,　Rect);　
　
　Data　:=　Bitmap32.LockBits(Rect,　[ImageLockModeWrite],　Bitmap32.PixelFormat);　
　P　:=　Data.Scan0;　
　{$PointerMath　On}　
　for　i　:=　0　to　Data.Width　*　Data.Height　-　1　do　P[i].b4　:=　$80;　
　{$PointerMath　Off}　
　Bitmap32.UnlockBits(Data);　
　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Brush　:=　TGPHatchBrush.Create(HatchStyleCross,　$FFD0D0D0,　$FFFFFFFF);　
　Graphics.FillRectangle(Brush,　TGPRect.Create(ClIEntRect));　
　Graphics.DrawImage(Bitmap32,　10,　10);　
end;　


　通過修改內存數據只保留圖像綠色通道的例子:

GdiPlus[57]: 圖像(九) IGPBitmap 特有的屬性與方法

uses　GdiPlus;　
　
type　
　PPixelFour　=　^TPixelFour;　
　TPixelFour　=　record　
　　b1,b2,b3,b4:　Byte;　
　end;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Bitmap,　Bitmap32:　IGPBitmap;　
　Graphics:　IGPGraphics;　
　Rect:　TGPRect;　
　Data:　TGPBitmapData;　
　P:　PPixelFour;　
　i:　Integer;　
begin　
　Bitmap　:=　TGPBitmap.Create('C:\GdiPlusImg\Grapes.jpg');　
　Rect.Initialize(0,　0,　Bitmap.Width,　Bitmap.Height);　
　
　//　獲取一個　32　位像素格式的圖像;　
　Bitmap32　:=　TGPBitmap.Create(Bitmap.Width,　Bitmap.Height,　PixelFormat32bppARGB);　
　Graphics　:=　TGPGraphics.Create(Bitmap32);　
　Graphics.DrawImage(Bitmap,　Rect);　
　
　Data　:=　Bitmap32.LockBits(Rect,　[ImageLockModeWrite],　Bitmap32.PixelFormat);　
　P　:=　Data.Scan0;　
　{$PointerMath　On}　
　for　i　:=　0　to　Data.Width　*　Data.Height　-　1　do　
　begin　
　　P[i].b1　:=　0;　
　　P[i].b3　:=　0;　
　end;　
　{$PointerMath　Off}　
　Bitmap32.UnlockBits(Data);　
　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Graphics.DrawImage(Bitmap32,　10,　10);　
end;　

通過修改內存數據使圖像轉灰度的例子:

GdiPlus[57]: 圖像(九) IGPBitmap 特有的屬性與方法

uses　GdiPlus;　
　
type　
　PPixelFour　=　^TPixelFour;　
　TPixelFour　=　record　
　　b1,b2,b3,b4:　Byte;　
　end;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Bitmap,　Bitmap32:　IGPBitmap;　
　Graphics:　IGPGraphics;　
　Rect:　TGPRect;　
　Data:　TGPBitmapData;　
　P:　PPixelFour;　
　i,g:　Integer;　
begin　
　Bitmap　:=　TGPBitmap.Create('C:\GdiPlusImg\Grapes.jpg');　
　Rect.Initialize(0,　0,　Bitmap.Width,　Bitmap.Height);　
　
　//　獲取一個　32　位像素格式的圖像;　
　Bitmap32　:=　TGPBitmap.Create(Bitmap.Width,　Bitmap.Height,　PixelFormat32bppARGB);　
　Graphics　:=　TGPGraphics.Create(Bitmap32);　
　Graphics.DrawImage(Bitmap,　Rect);　
　
　Data　:=　Bitmap32.LockBits(Rect,　[ImageLockModeWrite],　Bitmap32.PixelFormat);　
　P　:=　Data.Scan0;　
　{$PointerMath　On}　
　for　i　:=　0　to　Data.Width　*　Data.Height　-　1　do　
　begin　
　　g　:=　(P[i].b1　+　P[i].b2　+　P[i].b3)　div　3;　
　　P[i].b1　:=　g;　
　　P[i].b2　:=　g;　
　　P[i].b3　:=　g;　
　end;　
　{$PointerMath　Off}　
　Bitmap32.UnlockBits(Data);　
　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Graphics.DrawImage(Bitmap32,　10,　10);　
end;　

　　另外:

　　1、其實僅就顏色變換, 以上手段都不如使用 ColorMatrix 來得方便;

　　2、以上內存操作, 換用 IGPBitmap.Pixels 也都能更方便地做到, 但它太慢了.

　　3、在處理字節偏移時或許 IGPImageBytes 接口是個解決方案, 不過沒有測試.
