GdiPlus[43]: IGPGraphics (二) 關於文本繪制

　IGPGraphics 中繪制文本相關的方法和屬性:

IGPGraphics.DrawString();　　　　　　　{　繪制文本　}　　
IGPGraphics.MeasureString();　　　　　{　獲取指定格式的字符串需要的矩形　}　　
　
IGPGraphics.MeasureCharacterRanges();　{　獲取指定字符所在的區域　}　　
　
IGPGraphics.DrawDriverString();　　　　{　繪制可指定間距的文本　}　　
IGPGraphics.MeasureDriverString();　　{　獲取可指定間距文本所需要的矩形范圍　}　　
　
IGPGraphics.TextRenderingHint;　　　　{　獲取或設置文本呈現模式　}　　
IGPGraphics.TextContrast;　　　　　　　{　灰度校正值(消除鋸齒和　ClearType　文本的伽瑪值校正:　0..12,　默認是　4)　}　　
　

　　DrawString 的三種用法:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　str:　string;　
　Font:　IGPFont;　
　Pt:　TGPPointF;　
　Brush:　IGPSolidBrush;　
　StringFormat:　IGPStringFormat;　
　Rect:　TGPRectF;　
begin　
　Graphics　:=　TGPGraphics.Create(Handle);　
　//　
　str　:=　'Delphi　2010';　
　Font　:=　TGPFont.Create('Arial　Black',　16);　
　Pt.Initialize(0,　10);　
　Brush　:=　TGPSolidBrush.Create($FF228B22);　
　Graphics.DrawString(str,　Font,　Pt,　Brush);　
　//　
　Pt.X　:=　ClIEntWidth;　
　Brush.Color　:=　$FF0000FF;　
　StringFormat　:=　TGPStringFormat.Create([StringFormatFlagsDirectionRightToLeft]);　
　Graphics.DrawString(str,　Font,　Pt,　StringFormat,　Brush);　
　//　
　Brush.Color　:=　$FFFF0000;　
　Rect.Initialize(0,　0,　ClientWidth,　ClIEntHeight);　
　StringFormat.FormatFlags　:=　[StringFormatFlagsDirectionVertical];　
　StringFormat.Alignment　:=　StringAlignmentCenter;　
　StringFormat.LineAlignment　:=　StringAlignmentCenter;　
　Graphics.DrawString(str,　Font,　Rect,　StringFormat,　Brush);　
end;　

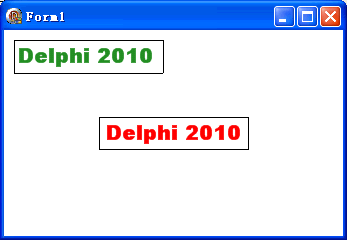

　MeasureString 測試:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　str:　string;　
　Font:　IGPFont;　
　Pt:　TGPPointF;　
　Brush:　IGPSolidBrush;　
　Pen:　IGPPen;　
　StringFormat:　IGPStringFormat;　
　Rect,　MeasureRect:　TGPRectF;　
begin　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Graphics.Clear($FFFFFFFF);　
　Brush　:=　TGPSolidBrush.Create($FF228B22);　
　Pen　:=　TGPPen.Create($FF000000);　
　//　
　str　:=　'Delphi　2010';　
　Font　:=　TGPFont.Create('Arial　Black',　16);　
　Pt.Initialize(10,　10);　
　
　Graphics.DrawString(str,　Font,　Pt,　Brush);　
　MeasureRect　:=　Graphics.MeasureString(str,　Font,　Pt,　nil);　
　Graphics.DrawRectangle(Pen,　MeasureRect);　
　
　//　
　Brush.Color　:=　$FFFF0000;　
　Rect.Initialize(0,　0,　ClientWidth,　ClIEntHeight);　
　StringFormat　:=　TGPStringFormat.Create;　
　StringFormat.Alignment　:=　StringAlignmentCenter;　
　StringFormat.LineAlignment　:=　StringAlignmentCenter;　
　
　Graphics.DrawString(str,　Font,　Rect,　StringFormat,　Brush);　
　MeasureRect　:=　Graphics.MeasureString(str,　Font,　Rect,　StringFormat);　
　Graphics.DrawRectangle(Pen,　MeasureRect);　
end;　

SetMeasurableCharacterRanges 測試:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　str:　string;　
　Font:　IGPFont;　
　CharRange1,CharRange2:　TGPCharacterRange;　
　CharRanges:　IGPCharacterRanges;　
　Rect:　TGPRectF;　
　StringFormat:　IGPStringFormat;　
　Brush,BrushBack:　IGPBrush;　
　Regions:　IGPRegions;　
　R1,R2:　TGPRectF;　
begin　
　Graphics　:=　TGPGraphics.Create(Handle);　
　str　:=　'萬一的　Delphi　博客';　
　Font　:=　TGPFont.Create('微軟雅黑',　20);　
　Brush　:=　TGPSolidBrush.Create($FFFF0000);　
　BrushBack　:=　TGPSolidBrush.Create($FFC0C0C0);　
　
　CharRanges　:=　TGPArray<TGPCharacterRange>.Create(2);　
　CharRange1.Initialize(0,　2);　
　CharRange2.Initialize(4,　6);　
　CharRanges[0]　:=　CharRange1;　
　CharRanges[1]　:=　CharRange2;　
　
　StringFormat　:=　TGPStringFormat.Create;　
　StringFormat.SetMeasurableCharacterRanges(Charranges);　
　
　Rect.Initialize(20,　20,　ClientWidth,　ClIEntHeight);　
　
　Regions　:=　Graphics.MeasureCharacterRanges(str,　Font,　Rect,　StringFormat);　
　Regions[0].GetBounds(R1,　Graphics);　
　Regions[1].GetBounds(R2,　Graphics);　
　Graphics.FillRectangle(BrushBack,　R1);　
　Graphics.FillRectangle(BrushBack,　R2);　
　
　Graphics.DrawString(str,　Font,　Rect.Location,　Brush);　
end;　

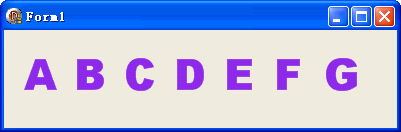

DrawDriverString 測試:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Font:　IGPFont;　
　Brush:　IGPSolidBrush;　
　Pts:　array　of　TGPPointF;　
　str:　string;　
　i:　Integer;　
begin　
　Graphics　:=　TGPGraphics.Create(Canvas.Handle);　
　Brush　:=　TGPSolidBrush.Create($FF8A2BE2);　
　
　str　:=　'ABCDEFG';　
　SetLength(Pts,　Length(str));　
　for　i　:=　0　to　Length(str)　-　1　do　
　begin　
　　Pts[i].X　:=　i　*　50　+　20;　
　　Pts[i].Y　:=　60;　
　end;　
　
　Font　:=　TGPFont.Create('Arial　Black',　32);　
　Graphics.DrawDriverString(PUint16(PChar(str)),　
　　　　　　　　　　　　　　Length(str),　
　　　　　　　　　　　　　　Font,　
　　　　　　　　　　　　　　Brush,　
　　　　　　　　　　　　　　@Pts[0],　
　　　　　　　　　　　　　　[DriverStringOptionsCmapLookup],　
　　　　　　　　　　　　　　nil　
　);　
end;　

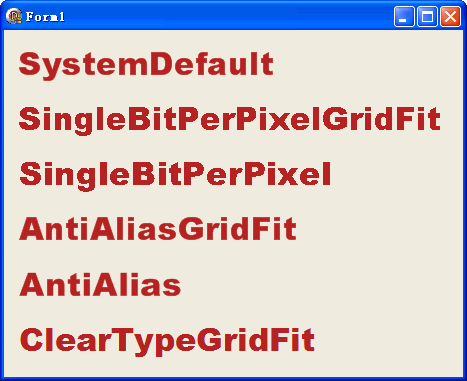

　　IGPGraphics.TextRenderingHint 測試:

{　
TextRenderingHintSystemDefault　　　　　　//　使用字體的默認設置　
TextRenderingHintSingleBitPerPixelGridFit　//　符號位圖　+　hinting　技術(改善字符主干和彎曲部分)　
TextRenderingHintSingleBitPerPixel　　　　//　符號位圖(不使用　hinting　技術時字體會更寬一些)　
TextRenderingHintAntiAliasGridFit　　　　　//　消除鋸齒　+　hinting　技術　
TextRenderingHintAntiAlias　　　　　　　　//　消除鋸齒　
TextRenderingHintClearTypeGridFit　　　　　//　ClearType　文本　+　hinting　技術　
}　
　
uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Brush:　IGPSolidBrush;　
　Font:　IGPFont;　
　Pt:　TGPPointF;　
begin　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Brush　:=　TGPSolidBrush.Create($FFB22222);　
　Font　:=　TGPFont.Create('Arial　Black',　24);　
　
　Pt.Initialize(10,　10);　
　Graphics.TextRenderingHint　:=　TextRenderingHintSystemDefault;　
　Graphics.DrawString('SystemDefault',　Font,　Pt,　Brush);　
　
　Pt.Y　:=　Pt.Y　+　Font.GetHeight(Graphics)　+　10;　
　Graphics.TextRenderingHint　:=　TextRenderingHintSingleBitPerPixelGridFit;　
　Graphics.DrawString('SingleBitPerPixelGridFit',　Font,　Pt,　Brush);　
　
　Pt.Y　:=　Pt.Y　+　Font.GetHeight(Graphics)　+　10;　
　Graphics.TextRenderingHint　:=　TextRenderingHintSingleBitPerPixel;　
　Graphics.DrawString('SingleBitPerPixel',　Font,　Pt,　Brush);　
　
　Pt.Y　:=　Pt.Y　+　Font.GetHeight(Graphics)　+　10;　
　Graphics.TextRenderingHint　:=　TextRenderingHintAntiAliasGridFit;　
　Graphics.DrawString('AntiAliasGridFit',　Font,　Pt,　Brush);　
　
　Pt.Y　:=　Pt.Y　+　Font.GetHeight(Graphics)　+　10;　
　Graphics.TextRenderingHint　:=　TextRenderingHintAntiAlias;　
　Graphics.DrawString('AntiAlias',　Font,　Pt,　Brush);　
　
　Pt.Y　:=　Pt.Y　+　Font.GetHeight(Graphics)　+　10;　
　Graphics.TextRenderingHint　:=　TextRenderingHintClearTypeGridFit;　
　Graphics.DrawString('ClearTypeGridFit',　Font,　Pt,　Brush);　
end;　

//後接　"關於文本繪制續"
