GdiPlus[37]: IGPGraphicsPath (四) 路徑變換

IGPGraphicsPath.Flatten();　　//把路徑中的曲線轉換為近似直線段(路徑中只有　BezIEr　線和直線).　　
IGPGraphicsPath.Outline();　　//同　Flatten();　　
IGPGraphicsPath.Warp();　　　//四邊形或平行四邊形扭曲.　　　
IGPGraphicsPath.Widen();　　　//把輪廓轉換為范圍.　　
IGPGraphicsPath.Transform();　//矩陣變換;　其實上面幾個方法都包含矩陣變換的參數.　　

　　Flatten 測試圖:

　　Flatten 測試代碼:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Pen:　IGPPen;　
　Brush:　IGPBrush;　
　Path,　PathClone:　IGPGraphicsPath;　
　Rect:　TGPRect;　
　Pt:　TGPPoint;　
　Matrix:　IGPMatrix;　
begin　
　Graphics　:=　TGPGraphics.Create(Canvas.Handle);　
　Pen　:=　TGPPen.Create($FFFF0000);　
　Brush　:=　TGPSolidBrush.Create($800000FF);　
　Path　:=　TGPGraphicsPath.Create;　
　Rect.Initialize(20,　20,　200,　75);　
　Path.AddEllipse(Rect);　
　
　PathClone　:=　Path.Clone;　
　Graphics.DrawPath(Pen,　PathClone);　
　for　Pt　in　PathClone.PathPointsI　do　Graphics.FillRectangle(Brush,　Pt.X-2,　Pt.Y-2,　4,　4);　
　Graphics.TranslateTransform(0,　Rect.Y　+　Rect.Height);　
　
　PathClone　:=　Path.Clone;　
　PathClone.Flatten();　//其參數　2　默認是　0.25　
　Graphics.DrawPath(Pen,　PathClone);　
　for　Pt　in　PathClone.PathPointsI　do　Graphics.FillRectangle(Brush,　Pt.X-2,　Pt.Y-2,　4,　4);　
　Graphics.TranslateTransform(0,　Rect.Y　+　Rect.Height);　
　
　PathClone　:=　Path.Clone;　
　PathClone.Flatten(nil,　10);　
　Graphics.DrawPath(Pen,　PathClone);　
　for　Pt　in　PathClone.PathPointsI　do　Graphics.FillRectangle(Brush,　Pt.X-2,　Pt.Y-2,　4,　4);　
　Graphics.TranslateTransform(0,　Rect.Y　+　Rect.Height);　
　
　PathClone　:=　Path.Clone;　
　PathClone.Flatten(nil,　25);　
　Graphics.DrawPath(Pen,　PathClone);　
　for　Pt　in　PathClone.PathPointsI　do　Graphics.FillRectangle(Brush,　Pt.X-2,　Pt.Y-2,　4,　4);　
　Graphics.TranslateTransform(0,　Rect.Y　+　Rect.Height);　
　
　PathClone　:=　Path.Clone;　
　PathClone.Flatten(nil,　50);　
　Graphics.DrawPath(Pen,　PathClone);　
　for　Pt　in　PathClone.PathPointsI　do　Graphics.FillRectangle(Brush,　Pt.X-2,　Pt.Y-2,　4,　4);　
　Graphics.TranslateTransform(0,　Rect.Y　+　Rect.Height);　
　
　PathClone　:=　Path.Clone;　
　Matrix　:=　TGPMatrix.Create;　
　Matrix.Scale(1,　0.5);　
　Matrix.Translate(0,　20);　
　PathClone.Flatten(Matrix,　25);　
　Graphics.DrawPath(Pen,　PathClone);　
　for　Pt　in　PathClone.PathPointsI　do　Graphics.FillRectangle(Brush,　Pt.X-2,　Pt.Y-2,　4,　4);　
　Graphics.TranslateTransform(0,　Rect.Y　+　Rect.Height);　
end;　

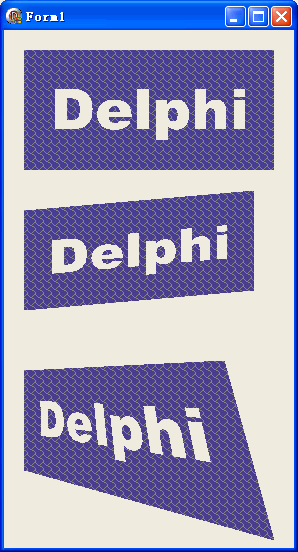

Warp 測試圖:

　　Warp 測試代碼:

uses　GdiPlus;　
　
const　
　{　數組有三個元素時,　0:　左上;　1:　右上;　2:　左下;　3:　自動調整為平行四邊形　}　
　pts3:　array[0..2]　of　TGPPointF　=　((X:20;　Y:20),(X:250;　Y:0),(X:20;　Y:120));　
　
　{　數組有四個元素時,　0:　左上;　1:　右上;　2:　左下;　3:　右下　}　
　pts4:　array[0..3]　of　TGPPointF　=　((X:20;　Y:20),(X:220;　Y:10),(X:20;　Y:120),(X:270;　Y:190));　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Brush:　IGPHatchBrush;　
　Path,PathClone:　IGPGraphicsPath;　
　Rect:　TGPRectF;　
　FontFamily:　IGPFontFamily;　
　StringFormat:　IGPStringFormat;　
　Pt:　TGPPointF;　
begin　
　Graphics　:=　TGPGraphics.Create(Canvas.Handle);　
　Brush　:=　TGPHatchBrush.Create(HatchStyleShingle,　$FF808080,　$FF483D8B);　
　
　Rect.Initialize(20,　20,　250,　120);　
　FontFamily　:=　TGPFontFamily.Create('Arial　Black');　
　StringFormat　:=　TGPStringFormat.Create;　
　StringFormat.Alignment　:=　StringAlignmentCenter;　
　StringFormat.LineAlignment　:=　StringAlignmentCenter;　
　
　Path　:=　TGPGraphicsPath.Create;　
　Path.AddRectangle(Rect);　
　Path.AddString('Delphi',　FontFamily,　[],　56,　Rect,　StringFormat);　
　
　PathClone　:=　Path.Clone;　
　Graphics.FillPath(Brush,　PathClone);　
　Graphics.TranslateTransform(0,　Rect.Y*2　+　Rect.Height);　
　
　//PathClone　:=　Path.Clone;　
　PathClone.Warp(pts3,　Rect);　
　Graphics.FillPath(Brush,　PathClone);　
　Graphics.TranslateTransform(0,　Rect.Y*2　+　Rect.Height);　
　
　PathClone　:=　Path.Clone;　
　PathClone.Warp(pts4,　Rect);　
　Graphics.FillPath(Brush,　PathClone);　
　Graphics.TranslateTransform(0,　Rect.Y*2　+　Rect.Height);　
end;　

　Widen 測試圖:

　　Widen 測試代碼:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Pen:　IGPPen;　
　Brush:　IGPHatchBrush;　
　Path,　PathClone:　IGPGraphicsPath;　
　Rect:　TGPRect;　
begin　
　Graphics　:=　TGPGraphics.Create(Canvas.Handle);　
　Pen　:=　TGPPen.Create($AAFF0000,　20);　
　Brush　:=　TGPHatchBrush.Create(HatchStyleShingle,　$FFC0C0C0,　$FF888888);　
　Path　:=　TGPGraphicsPath.Create;　
　Rect.Initialize(20,　20,　200,　75);　
　Path.AddEllipse(Rect);　
　
　PathClone　:=　Path.Clone;　
　Graphics.FillPath(Brush,　PathClone);　
　Graphics.DrawPath(Pen,　PathClone);　
　Graphics.TranslateTransform(0,　Rect.Y*2　+　Rect.Height);　
　
　PathClone　:=　Path.Clone;　
　PathClone.Widen(Pen);　
　Graphics.FillPath(Brush,　PathClone);　
　Pen.Width　:=　1;　
　Graphics.DrawPath(Pen,　PathClone);　
　Graphics.TranslateTransform(0,　Rect.Y　+　Rect.Height);　
end;　

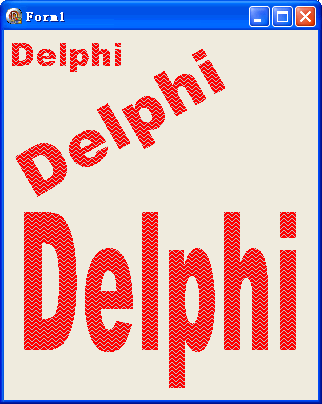

　　Translate 測試圖:

　　Translate 測試代碼:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Brush:　IGPHatchBrush;　
　Path,PathClone:　IGPGraphicsPath;　
　FontFamily:　IGPFontFamily;　
　Pt:　TGPPointF;　
　Matrix:　IGPMatrix;　
begin　
　Graphics　:=　TGPGraphics.Create(Canvas.Handle);　
　Brush　:=　TGPHatchBrush.Create(HatchStyleZigZag,　$FFC0C0C0,　$FFFF0000);　
　
　FontFamily　:=　TGPFontFamily.Create('Arial　Black');　
　Pt.Initialize(0,　0);　
　Path　:=　TGPGraphicsPath.Create;　
　Path.AddString('Delphi',　FontFamily,　[],　32,　Pt,　nil);　
　
　Graphics.FillPath(Brush,　Path);　
　
　PathClone　:=　Path.Clone;　
　Matrix　:=　TGPMatrix.Create;　
　Matrix.Scale(2,　2);　
　Matrix.Rotate(-30);　
　Matrix.Translate(-35,　45);　
　PathClone.Transform(Matrix);　
　Graphics.FillPath(Brush,　PathClone);　
　　
　PathClone　:=　Path.Clone;　
　Matrix.Reset;　
　Matrix.Scale(2.5,　6);　
　Matrix.Translate(0,　18);　
　PathClone.Transform(Matrix);　
　Graphics.FillPath(Brush,　PathClone);　
end;
