GdiPlus[33]: 基本繪圖與填充命令

DrawLine();　
DrawLines();　
DrawArc();　
DrawBezIEr();　
DrawBezIErs();　
DrawRectangle();　
DrawRectangles();　
DrawEllipse();　
DrawPIE();　
DrawPolygon();　
DrawCurve();　
DrawClosedCurve();　
　
FillRectangle();　
FillRectangles();　
FillPolygon();　
FillEllipse();　
FillPIE();　
FillClosedCurve();　

　　DrawLines、DrawPolygon、FillPolygon 測試圖:

　　DrawLines、DrawPolygon、FillPolygon 測試代碼:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
const　
　Pts:　array[0　..3　]　of　TGPPointF　=　((X:20　;　Y:80　),　(X:60　;　Y:20　),　(X:100　;　Y:80),　(X:60;　Y:140));　
var　
　Graphics:　IGPGraphics;　
　Pen:　IGPPen;　
　Brush:　IGPSolidBrush;　
　Font:　IGPFont;　
　i:　Integer;　
begin　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Pen　:=　TGPPen.Create($FFFF0000,　2);　
　Brush　:=　TGPSolidBrush.Create($FF000000);　
　Font　:=　TGPFont.Create(Canvas.Handle);　
　
　Graphics.DrawLines(Pen,　Pts);　
　for　i　:=　0　to　Length(Pts)　-　1　do　Graphics.DrawString(IntToStr(i),　Font,　Pts[i],　Brush);　
　
　Graphics.TranslateTransform(110,　0);　
　Graphics.DrawPolygon(Pen,　Pts);　
　
　Brush.Color　:=　$FFFFFF00;　
　Graphics.TranslateTransform(110,　0);　
　Graphics.FillPolygon(Brush,　Pts);　
　
　Graphics.TranslateTransform(110,　0);　
　Graphics.FillPolygon(Brush,　Pts);　
　Graphics.DrawPolygon(Pen,　Pts);　
end;　

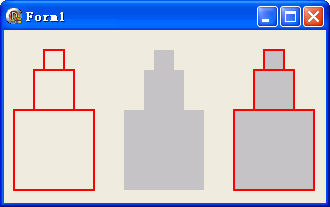

　DrawRectangles、FillRectangles 測試圖:

　　DrawRectangles、FillRectangles 測試代碼:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Pen:　IGPPen;　
　Brush:　IGPSolidBrush;　
　Rects:　array[0..2]　of　TGPRect;　
begin　
　Rects[0].Initialize(40,　20,　20,　20);　
　Rects[1].Initialize(30,　40,　40,　40);　
　Rects[2].Initialize(10,　80,　80,　80);　
　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Pen　:=　TGPPen.Create($FFFF0000,　2);　
　Brush　:=　TGPSolidBrush.Create($FFC0C0C0);　
　
　Graphics.DrawRectangles(Pen,　Rects);　
　
　Graphics.TranslateTransform(110,　0);　
　Graphics.FillRectangles(Brush,　Rects);　
　
　Graphics.TranslateTransform(110,　0);　
　Graphics.FillRectangles(Brush,　Rects);　
　Graphics.DrawRectangles(Pen,　Rects);　
end;　

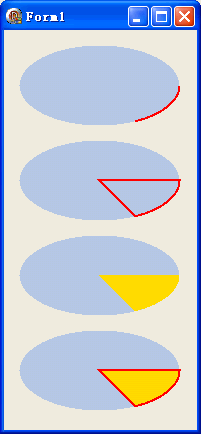

　　DrawArc、DrawPie、FillPIE 測試圖:

　　DrawArc、DrawPie、FillPIE 測試代碼:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Pen:　IGPPen;　
　Brush:　IGPSolidBrush;　
　Rect:　TGPRect;　
begin　
　Rect.Initialize(15,　15,　160,　80);　
　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Pen　:=　TGPPen.Create($FFFF0000,　2);　
　Brush　:=　TGPSolidBrush.Create($FFB0C4DE);　
　
　Graphics.FillEllipse(Brush,　Rect);　
　Graphics.DrawArc(Pen,　Rect,　0,　45);　
　Graphics.TranslateTransform(0,　Rect.Y　+　Rect.Height);　
　
　Graphics.FillEllipse(Brush,　Rect);　
　Graphics.DrawPIE(Pen,　Rect,　0,　45);　
　Graphics.TranslateTransform(0,　Rect.Y　+　Rect.Height);　
　
　Graphics.FillEllipse(Brush,　Rect);　
　Brush.Color　:=　$FFFFD700;　
　Graphics.FillPIE(Brush,　Rect,　0,　45);　
　Graphics.TranslateTransform(0,　Rect.Y　+　Rect.Height);　
　
　Brush.Color　:=　$FFB0C4DE;　
　Graphics.FillEllipse(Brush,　Rect);　
　Brush.Color　:=　$FFFFD700;　
　Graphics.FillPIE(Brush,　Rect,　0,　45);　
　Graphics.DrawPIE(Pen,　Rect,　0,　45);　
end;　

DrawCurve、DrawClosedCurve、FillClosedCurve 測試圖:

　　查看原圖（大圖）

　　DrawCurve、DrawClosedCurve、FillClosedCurve 測試代碼:

uses　GdiPlus;　
　
const　
　Pts:　array　[0..5]　of　TGPPoint　=　(　
　　(X:　10;　Y:　40),　
　　(X:　100;　Y:　60),　
　　(X:　150;　Y:　20),　
　　(X:　130;　Y:　100),　
　　(X:　70;　Y:　80),　
　　(X:　30;　Y:　140));　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
const　
　m　=　180;　
　n　=　160;　
var　
　Graphics:　IGPGraphics;　
　Pen:　IGPPen;　
　BrushBak,　Brush:　IGPBrush;　
begin　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Pen　:=　TGPPen.Create($FFFF0000,　2);　
　BrushBak　:=　TGPSolidBrush.Create($FFD8BFD8);　
　Brush　:=　TGPSolidBrush.Create($FFFFD700);　
　
　with　Graphics　do　
　begin　
　　FillPolygon(BrushBak,　Pts);　
　　DrawCurve(Pen,　Pts);　
　　TranslateTransform(m,　0);　
　
　　FillPolygon(BrushBak,　Pts);　
　　DrawCurve(Pen,　Pts,　1.5);　
　　TranslateTransform(m,　0);　
　
　　FillPolygon(BrushBak,　Pts);　
　　DrawCurve(Pen,　Pts,　0.5);　
　　TranslateTransform(m,　0);　
　
　　FillPolygon(BrushBak,　Pts);　
　　DrawCurve(Pen,　Pts,　0);　
　
　　//　
　　TranslateTransform(-Transform.OffsetX,　150);　
　
　　FillPolygon(BrushBak,　Pts);　
　　DrawClosedCurve(Pen,　Pts);　
　　TranslateTransform(m,　0);　
　
　　FillPolygon(BrushBak,　Pts);　
　　DrawClosedCurve(Pen,　Pts,　1.5);　
　　TranslateTransform(m,　0);　
　
　　FillPolygon(BrushBak,　Pts);　
　　DrawClosedCurve(Pen,　Pts,　0.5);　
　　TranslateTransform(m,　0);　
　
　　FillPolygon(BrushBak,　Pts);　
　　DrawClosedCurve(Pen,　Pts,　0);　
　
　　//　
　　TranslateTransform(-Transform.OffsetX,　n);　
　
　　FillPolygon(BrushBak,　Pts);　
　　FillClosedCurve(Brush,　Pts);　
　　DrawClosedCurve(Pen,　Pts);　
　　TranslateTransform(m,　0);　
　
　　FillPolygon(BrushBak,　Pts);　
　　FillClosedCurve(Brush,　Pts,　FillModeAlternate,　1.5);　
　　DrawClosedCurve(Pen,　Pts,　1.5);　
　　TranslateTransform(m,　0);　
　
　　FillPolygon(BrushBak,　Pts);　
　　FillClosedCurve(Brush,　Pts,　FillModeAlternate,　0.5);　
　　DrawClosedCurve(Pen,　Pts,　0.5);　
　　TranslateTransform(m,　0);　
　
　　FillPolygon(BrushBak,　Pts);　
　　FillClosedCurve(Brush,　Pts,　FillModeAlternate,　0);　
　　DrawClosedCurve(Pen,　Pts,　0);　
　end;　
end;　

　DrawBezIEr 測試圖:

　　DrawBezIEr 測試代碼:

uses　GdiPlus;　
　
//一條　BezIEr　線需要四個點:　兩個端點、兩個控制點　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Pen:　IGPPen;　
　P1,C1,C2,P2:　TGPPoint;　
begin　
　P1.Initialize(30,　100);　
　C1.Initialize(120,　10);　
　C2.Initialize(170,　150);　
　P2.Initialize(220,　80);　
　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Pen　:=　TGPPen.Create($FF0000FF,　2);　
　
　Graphics.DrawBezIEr(Pen,　P1,　C1,　C2,　P2);　
　
　Pen.Width　:=　1;　
　Pen.Color　:=　$FFFF0000;　
　Graphics.DrawRectangle(Pen,　P1.X-3,　P1.Y-3,　6,　6);　
　Graphics.DrawRectangle(Pen,　P2.X-3,　P2.Y-3,　6,　6);　
　Graphics.DrawEllipse(Pen,　C1.X-3,　C1.Y-3,　6,　6);　
　Graphics.DrawEllipse(Pen,　C2.X-3,　C2.Y-3,　6,　6);　
　
　Pen.Color　:=　$FFC0C0C0;　
　Graphics.DrawLine(Pen,　P1,　C1);　
　Graphics.DrawLine(Pen,　P2,　C2);　
end;　
　
//把一條當作多條畫(DrawBezIErs),　結果同上　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Pen:　IGPPen;　
　Pts:　array[0..3]　of　TGPPoint;　
begin　
　Pts[0].Initialize(30,　100);　
　Pts[1].Initialize(120,　10);　
　Pts[2].Initialize(170,　150);　
　Pts[3].Initialize(220,　80);　
　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Pen　:=　TGPPen.Create($FF0000FF,　2);　
　
　Graphics.DrawBezIErs(Pen,　Pts);　
　
　Pen.Width　:=　1;　
　Pen.Color　:=　$FFFF0000;　
　Graphics.DrawRectangle(Pen,　Pts[0].X-3,　Pts[0].Y-3,　6,　6);　
　Graphics.DrawRectangle(Pen,　Pts[3].X-3,　Pts[3].Y-3,　6,　6);　
　Graphics.DrawEllipse(Pen,　Pts[1].X-3,　Pts[1].Y-3,　6,　6);　
　Graphics.DrawEllipse(Pen,　Pts[2].X-3,　Pts[2].Y-3,　6,　6);　
　
　Pen.Color　:=　$FFC0C0C0;　
　Graphics.DrawLine(Pen,　Pts[0],　Pts[1]);　
　Graphics.DrawLine(Pen,　Pts[3],　Pts[2]);　
end;　

DrawBezIErs 測試圖:

　　DrawBezIErs 測試代碼:

uses　GdiPlus;　
　
const　
　Pts:　array[0..6]　of　TGPPoint　=　(　
　　(X:　24;　Y:　32),　//　Pt1　
　　(X:　16;　Y:　88),　//　C1　
　　(X:　36;　Y:132),　//　C2　
　　(X:120;　Y:　20),　//　Pt2　
　　(X:180;　Y:150),　//　C3　
　　(X:210;　Y:　90),　//　C4　
　　(X:210;　Y:　20)　//　Pt3　
　);　
　
//兩條　Bezier　線需要　7　個點,　而不是　8　個;　因為　Bezier1　的終點即是　BezIEr2　的起點;　
//多條　BezIEr　線需要的點數　=　3　*　線數　+　1;　
//數組　ID　能被　3　整除的點是端點,　其他是控制點　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Pen:　IGPPen;　
　Brush:　IGPBrush;　
　Rect:　TGPRect;　
　i:　Integer;　
begin　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Pen　:=　TGPPen.Create($FFFF0000,　2);　
　Brush　:=　TGPSolidBrush.Create($800000FF);　
　
　Graphics.DrawBezIErs(Pen,　Pts);　
　
　for　i　:=　0　to　Length(Pts)　-　1　do　
　begin　
　　Rect.Initialize(Pts[i].X　-　4,　Pts[i].Y　-　4,　8,　8);　
　　if　i　mod　3　=　0　then　
　　　Graphics.FillRectangle(Brush,　Rect)　
　　else　
　　　Graphics.FillEllipse(Brush,　Rect);　
　end;　
end;
