Delphi與DirectX之DelphiX(81): TDIB.ColoredLine();

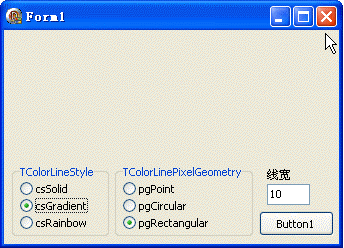

本例效果圖:

代碼文件:

unit Unit1;
interface
uses
　 Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,
　 Dialogs, DIB, StdCtrls, ExtCtrls;
type
　 TForm1 = class(TForm)
　　 DXPaintBox1: TDXPaintBox;
　　 RadioGroup1: TRadioGroup;
　　 RadioGroup2: TRadioGroup;
　　 Button1: TButton;
　　 LabeledEdit1: TLabeledEdit;
　　 procedure FormCreate(Sender: TObject);
　　 procedure Button1Click(Sender: TObject);
　 end;
var
　 Form1: TForm1;
implementation
{$R *.dfm}
uses TypInfo;
procedure TForm1.Button1Click(Sender: TObject);
var
　 w,h: Integer;
　 pt1,pt2,pt3,pt4: TPoint;
begin
　 w := DXPaintBox1.ClientWidth;
　 h := DXPaintBox1.ClientHeight;
　 pt1 := Point(w div 6, h div 3);
　 pt2 := Point(w div 6 * 5, h div 3);
　 pt3 := Point(w div 6, h div 3 * 2);
　 pt4 := Point(w div 6 * 5, h div 3 * 2);
　 DXPaintBox1.DIB.SetSize(w, h, 24);
　 DXPaintBox1.DIB.FillDIB8(0);　{快速填充}
　 DXPaintBox1.DIB.ColoredLine(pt1, pt2,
　　　　　　　　　　　　　　　 TColorLineStyle (RadioGroup1.ItemIndex),
　　　　　　　　　　　　　　　 clRed, clYellow,
　　　　　　　　　　　　　　　 TColorLinePixelGeometry (RadioGroup2.ItemIndex),
　　　　　　　　　　　　　　　 StrToIntDef(LabeledEdit1.Text, 1));
　 DXPaintBox1.DIB.ColoredLine(pt3, pt4,
　　　　　　　　　　　　　　　 TColorLineStyle (RadioGroup1.ItemIndex),
　　　　　　　　　　　　　　　 clWhite, clBlue,
　　　　　　　　　　　　　　　 TColorLinePixelGeometry (RadioGroup2.ItemIndex),
　　　　　　　　　　　　　　　 StrToIntDef(LabeledEdit1.Text, 1));
　 DXPaintBox1.Repaint;
end;
procedure TForm1.FormCreate(Sender: TObject);
var
　 i: Integer;
begin
　 DXPaintBox1.Align := alTop;
　 LabeledEdit1.EditLabel.Caption := '線寬';
　 LabeledEdit1.Text := '10';
　 RadioGroup1.Caption := 'TColorLineStyle';
　 RadioGroup2.Caption := 'TColorLinePixelGeometry';
　 for i := 0 to 2 do begin {巧了, 這兩個枚舉都包含 3 個元素}
　　 RadioGroup1.Items.Add(GetEnumName(TypeInfo(TColorLineStyle), i));
　　 RadioGroup2.Items.Add(GetEnumName(TypeInfo (TColorLinePixelGeometry), i));
　 end;
　 RadioGroup1.ItemIndex := 1;
　 RadioGroup2.ItemIndex := 2;
　 RadioGroup1.OnClick := Button1Click;
　 RadioGroup2.OnClick := Button1Click;
　 LabeledEdit1.OnChange := Button1Click;
　 //Button1.Click;
end;
end.

窗體文件:

object Form1: TForm1
　 Left = 0
　 Top = 0
　 Caption = 'Form1'
　 ClientHeight = 214
　 ClientWidth = 335
　 Color = clBtnFace
　 Font.Charset = DEFAULT_CHARSET
　 Font.Color = clWindowText
　 Font.Height = -11
　 Font.Name = 'Tahoma'
　 Font.Style = []
　 OldCreateOrder = False
　 OnCreate = FormCreate
　 PixelsPerInch = 96
　 TextHeight = 13
　 object DXPaintBox1: TDXPaintBox
　　 Left = 0
　　 Top = 0
　　 Width = 121
　　 Height = 129
　　 AutoStretch = False
　　 Center = False
　　 KeepAspect = False
　　 Stretch = False
　　 ViewWidth = 0
　　 ViewHeight = 0
　 end
　 object RadioGroup1: TRadioGroup
　　 Left = 8
　　 Top = 135
　　 Width = 97
　　 Height = 71
　　 Caption = 'RadioGroup1'
　　 TabOrder = 0
　 end
　 object RadioGroup2: TRadioGroup
　　 Left = 111
　　 Top = 135
　　 Width = 138
　　 Height = 71
　　 Caption = 'RadioGroup2'
　　 TabOrder = 1
　 end
　 object Button1: TButton
　　 Left = 255
　　 Top = 181
　　 Width = 75
　　 Height = 25
　　 Caption = 'Button1'
　　 TabOrder = 2
　　 OnClick = Button1Click
　 end
　 object LabeledEdit1: TLabeledEdit
　　 Left = 263
　　 Top = 154
　　 Width = 43
　　 Height = 21
　　 EditLabel.Width = 61
　　 EditLabel.Height = 13
　　 EditLabel.Caption = 'LabeledEdit1'
　　 TabOrder = 3
　 end
end
