WinAPI: FlattenPath、WidenPath

　不管什麼曲線命令, 到來路徑中都會變成 Bezier 線; 也就是說路徑中只有直線和 BezIEr 線.

　　FlattenPath 和 WidenPath 都能夠把路徑中的 BezIEr 線轉換為近似的直線; 不同的是: 用 WidenPath 轉換後貌似加寬了線, 其實它是轉換成了一個包圍路徑的新路徑(類似區域).

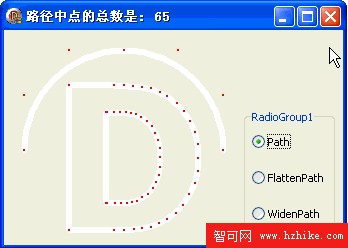

　　本例效果圖:

　　代碼文件:

unit　Unit1;　
　
interface　
　
uses　
　Windows,　Messages,　SysUtils,　Variants,　Classes,　Graphics,　Controls,　Forms,　
　Dialogs,　StdCtrls,　ExtCtrls;　
　
type　
　TForm1　=　class(TForm)　
　　RadioGroup1:　TRadioGroup;　
　　procedure　FormPaint(Sender:　TObject);　
　　procedure　FormCreate(Sender:　TObject);　
　　procedure　RadioGroup1Click(Sender:　TObject);　
　end;　
　
var　
　Form1:　TForm1;　
　
implementation　
　
{$R　*.dfm}　
　
procedure　TForm1.FormCreate(Sender:　TObject);　
begin　
　RadioGroup1.Items.CommaText　:=　'Path,FlattenPath,WidenPath';　
　RadioGroup1.ItemIndex　:=　0;　
end;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
type　
　TPArr　=　array[0..0]　of　TPoint;　
　TTArr　=　array[0..0]　of　Byte;　
var　
　pts:　^TPArr;　
　types:　^TTArr;　
　count:　Integer;　
　i,x,y:　Integer;　
begin　
　Canvas.Font.Size　:=　150;　
　Canvas.Font.Style　:=　[fsBold];　
　SetBkMode(Canvas.Handle,　TRANSPARENT);　
　
　BeginPath(Canvas.Handle);　
　Canvas.TextOut(50,　0,　'D');　
　Canvas.Arc(20,　20,　220,　220,　120,　120,　20,　120);　
　EndPath(Canvas.Handle);　
　
　Canvas.Pen.Width　:=　6;　
　
　if　RadioGroup1.ItemIndex　=　1　then　FlattenPath(Canvas.Handle);　
　if　RadioGroup1.ItemIndex　=　2　then　WidenPath(Canvas.Handle);　
　
　Canvas.Pen.Color　:=　clWhite;　
　count　:=　GetPath(Canvas.Handle,　pts^,　types^,　0);　
　
　GetMem(pts,　count*SizeOf(TPoint));　
　GetMem(types,　count);　
　
　count　:=　GetPath(Canvas.Handle,　pts^,　types^,　count);　
　Text　:=　'路徑中點的總數是:　'　+　IntToStr(count);　
　
　StrokePath(Canvas.Handle);　
　
　Canvas.Brush.Color　:=　clRed;　
　for　i　:=　0　to　count　-　1　do　
　begin　
　　x　:=　pts^[i].X;　
　　y　:=　pts^[i].Y;　
　　Canvas.FillRect(Rect(x-1,y-1,x+1,y+1));　
　end;　
　
　FreeMem(pts);　
　FreeMem(types);　
end;　
　
procedure　TForm1.RadioGroup1Click(Sender:　TObject);　
begin　
　Repaint;　
end;　
　
end.　

　　窗體文件:

object　Form1:　TForm1　
　Left　=　352　
　Top　=　227　
　Caption　=　'Form1'　
　ClIEntHeight　=　215　
　ClIEntWidth　=　339　
　Color　=　clBtnFace　
　Font.Charset　=　DEFAULT_CHARSET　
　Font.Color　=　clWindowText　
　Font.Height　=　-11　
　Font.Name　=　'Tahoma'　
　Font.Style　=　[]　
　OldCreateOrder　=　False　
　Position　=　poDesigned　
　OnCreate　=　FormCreate　
　OnPaint　=　FormPaint　
　PixelsPerInch　=　96　
　TextHeight　=　13　
　object　RadioGroup1:　TRadioGroup　
　　Left　=　240　
　　Top　=　80　
　　Width　=　91　
　　Height　=　127　
　　Caption　=　'RadioGroup1'　
　　TabOrder　=　0　
　　OnClick　=　RadioGroup1Click　
　end　
end　

　　關於描繪路徑中的點, 參見: WinAPI: GetPath - 獲取路徑中的點
