WinAPI: CombineRgn - 區域合成

CombineRgn(　
　p1:　HRGN;　　　{合成後的區域}　
　p2,　p3:　HRGN;　{兩個原始區域}　
　p4:　Integer　　{合並選項;　見下表}　
):　Integer;　　　{有四種可能的返回值}　
　
//合並選項:　
RGN_AND　=　1;　
RGN_OR　　=　2;　
RGN_XOR　=　3;　
RGN_DIFF　=　4;　
RGN_COPY　=　5;　{復制第一個區域}　
　
//返回值:　
ERROR　　　　　=　0;　{錯誤}　
NULLREGION　　=　1;　{空區域}　
SIMPLEREGION　=　2;　{單矩形區域}　
COMPLEXREGION　=　3;　{多矩形區域}　

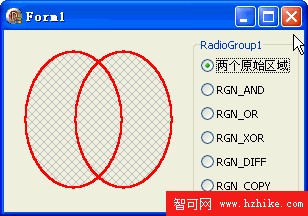

　　本例效果圖:

　　代碼文件:

unit　Unit1;　
　
interface　
　
uses　
　Windows,　Messages,　SysUtils,　Variants,　Classes,　Graphics,　Controls,　Forms,　
　Dialogs,　StdCtrls,　ExtCtrls;　
　
type　
　TForm1　=　class(TForm)　
　　RadioGroup1:　TRadioGroup;　
　　procedure　FormCreate(Sender:　TObject);　
　　procedure　FormDestroy(Sender:　TObject);　
　　procedure　ForMactivate(Sender:　TObject);　
　　procedure　RadioGroup1Click(Sender:　TObject);　
　end;　
　
var　
　Form1:　TForm1;　
　
implementation　
　
{$R　*.dfm}　
　
var　
　Rgn1,Rgn2,Rgn:　HRGN;　
　
//初始化　
procedure　TForm1.FormCreate(Sender:　TObject);　
begin　
　{建立兩個原始區域}　
　Rgn1　:=　CreateEllipticRgn(20,　20,　120,　160);　
　Rgn2　:=　CreateEllipticRgn(70,　20,　170,　160);　
　
　{Rgn　是用來接受運算結果的,　但函數　CombineRgn　要求它必須是已存在的區域,　這裡虛擬一個}　
　Rgn　:=　CreateRectRgnIndirect(BoundsRect);　
　
　RadioGroup1.Items.CommaText　:=　'兩個原始區域,RGN_AND,RGN_OR,RGN_XOR,RGN_DIFF,RGN_COPY';　
　RadioGroup1.ItemIndex　:=　0;　
end;　
　
//見到窗體時先繪制一次　
procedure　TForm1.ForMactivate(Sender:　TObject);　
begin　
　RadioGroup1Click(nil);　
end;　
　
//主要代碼　
procedure　TForm1.RadioGroup1Click(Sender:　TObject);　
begin　
　Repaint;　
　if　RadioGroup1.ItemIndex　=　0　then　
　begin　
　　Canvas.Brush.Color　:=　clSilver;　
　　Canvas.Brush.Style　:=　bsDiagCross;　
　　FillRgn(Canvas.Handle,　Rgn1,　Canvas.Brush.Handle);　
　　FillRgn(Canvas.Handle,　Rgn2,　Canvas.Brush.Handle);　
　
　　Canvas.Brush.Style　:=　bsSolid;　
　　Canvas.Brush.Color　:=　clRed;　
　　FrameRgn(Canvas.Handle,　Rgn1,　Canvas.Brush.Handle,　2,　2);　
　　FrameRgn(Canvas.Handle,　Rgn2,　Canvas.Brush.Handle,　2,　2);　
　end　else　begin　
　　CombineRgn(Rgn,　Rgn1,　Rgn2,　RadioGroup1.ItemIndex);　
　
　　Canvas.Brush.Color　:=　clSilver;　
　　Canvas.Brush.Style　:=　bsDiagCross;　
　　FillRgn(Canvas.Handle,　Rgn,　Canvas.Brush.Handle);　
　
　　Canvas.Brush.Style　:=　bsSolid;　
　　Canvas.Brush.Color　:=　clRed;　
　　FrameRgn(Canvas.Handle,　Rgn,　Canvas.Brush.Handle,　2,　2);　
　end;　
end;　
　
procedure　TForm1.FormDestroy(Sender:　TObject);　
begin　
　DeleteObject(Rgn1);　
　DeleteObject(Rgn2);　
　DeleteObject(Rgn);　
end;　
　
end.　

　窗體文件:

object　Form1:　TForm1　
　Left　=　0　
　Top　=　0　
　Caption　=　'Form1'　
　ClIEntHeight　=　182　
　ClIEntWidth　=　300　
　Color　=　clBtnFace　
　Font.Charset　=　DEFAULT_CHARSET　
　Font.Color　=　clWindowText　
　Font.Height　=　-11　
　Font.Name　=　'Tahoma'　
　Font.Style　=　[]　
　OldCreateOrder　=　False　
　OnActivate　=　ForMactivate　
　OnCreate　=　FormCreate　
　OnDestroy　=　FormDestroy　
　PixelsPerInch　=　96　
　TextHeight　=　13　
　object　RadioGroup1:　TRadioGroup　
　　Left　=　189　
　　Top　=　8　
　　Width　=　106　
　　Height　=　166　
　　Caption　=　'RadioGroup1'　
　　TabOrder　=　0　
　　OnClick　=　RadioGroup1Click　
　end　
end
