4.1一個簡單的DLL
第2節給出了以靜態鏈接庫方式提供add函數接口的方法，接下來我們來看看怎樣用動態鏈接庫實現一個同樣功能的add函數。

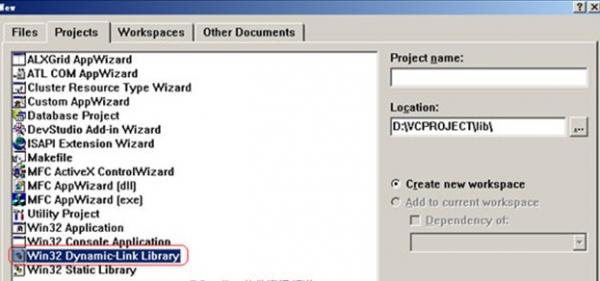

如圖6，在VC++中new一個Win32 Dynamic-Link Library工程dllTest(單擊此處下載本工程附件)。注意不要選擇MFC AppWizard(dll)，因為用MFC AppWizard(dll)建立的將是第5、6節要講述的MFC 動態鏈接庫。
圖6 建立一個非MFC DLL
在建立的工程中添加lib.h及lib.cpp文件，源代碼如下：
/**//* 文件名：lib.h */
#ifndef LIB_H
#define LIB_H
extern "C" int __declspec(dllexport)add(int x, int y);
#endif
/**//* 文件名：lib.cpp */
#include "lib.h"
int add(int x, int y)
{
return x + y;
} 與第2節對靜態鏈接庫的調用相似，我們也建立一個與DLL工程處於同一工作區的應用工程dllCall，它調用DLL中的函數add，其源代碼如下：
#include
#include
typedef int(*lpAddFun)(int, int); //宏定義函數指針類型
int main(int argc, char *argv[])
{
HINSTANCE hDll; //DLL句柄
lpAddFun addFun; //函數指針
hDll = LoadLibrary("..DebugdllTest.dll");
if (hDll != NULL)
{
addFun = (lpAddFun)GetProcAddress(hDll, "add");
if (addFun != NULL)
{
int result = addFun(2, 3);
printf("%d", result);
}
FreeLibrary(hDll);
}
return 0;
}
分析上述代碼，dllTest工程中的lib.cpp文件與第2節靜態鏈接庫版本完全相同，不同在於lib.h對函數add的聲明前面添加了__declspec(dllexport)語句。這個語句的含義是聲明函數add為DLL的導出函數。DLL內的函數分為兩種：
(1)DLL導出函數，可供應用程序調用;
(2) DLL內部函數，只能在DLL程序使用，應用程序無法調用它們。
而應用程序對本DLL的調用和對第2節靜態鏈接庫的調用卻有較大差異，下面我們來逐一分析。
首先，語句typedef int ( * lpAddFun)(int,int)定義了一個與add函數接受參數類型和返回值均相同的函數指針類型。隨後，在main函數中定義了lpAddFun的實例addFun;
其次，在函數main中定義了一個DLL HINSTANCE句柄實例hDll，通過Win32 Api函數LoadLibrary動態加載了DLL模塊並將DLL模塊句柄賦給了hDll;
再次，在函數main中通過Win32 Api函數GetProcAddress得到了所加載DLL模塊中函數add的地址並賦給了addFun。經由函數指針addFun進行了對DLL中add函數的調用;
最後，應用工程使用完DLL後，在函數main中通過Win32 Api函數FreeLibrary釋放了已經加載的DLL模塊。
通過這個簡單的例子，我們獲知DLL定義和調用的一般概念：
(1)DLL中需以某種特定的方式聲明導出函數(或變量、類);
(2)應用工程需以某種特定的方式調用DLL的導出函數(或變量、類)。
下面我們來對“特定的方式進行”闡述。
4.2 聲明導出函數
DLL中導出函數的聲明有兩種方式：一種為4.1節例子中給出的在函數聲明中加上__declspec(dllexport)，這裡不再舉例說明;另外一種方式是采用模塊定義(.def) 文件聲明，.def文件為鏈接器提供了有關被鏈接程序的導出、屬性及其他方面的信息。
下面的代碼演示了怎樣同.def文件將函數add聲明為DLL導出函數(需在dllTest工程中添加lib.def文件)：
; lib.def : 導出DLL函數
LIBRARY dllTest
EXPORTS
add @ 1
.def文件的規則為：
(1)LIBRARY語句說明.def文件相應的DLL;
(2)EXPORTS語句後列出要導出函數的名稱。可以在.def文件中的導出函數名後加@n，表示要導出函數的序號為n(在進行函數調用時，這個序號將發揮其作用);
(3).def 文件中的注釋由每個注釋行開始處的分號 (;) 指定，且注釋不能與語句共享一行。
由此可以看出，例子中lib.def文件的含義為生成名為“dllTest”的動態鏈接庫，導出其中的add函數，並指定add函數的序號為1。
4.3 DLL的調用方式
在4.1節的例子中我們看到了由“LoadLibrary-GetProcAddress-FreeLibrary”系統Api提供的三位一體“DLL加載-DLL函數地址獲取-DLL釋放”方式，這種調用方式稱為DLL的動態調用。
動態調用方式的特點是完全由編程者用 API 函數加載和卸載 DLL，程序員可以決定 DLL 文件何時加載或不加載，顯式鏈接在運行時決定加載哪個 DLL 文件。
與動態調用方式相對應的就是靜態調用方式，“有動必有靜”，這來源於物質世界的對立統一。“動與靜”，其對立與統一竟無數次在技術領域裡得到驗證，譬如靜態IP與DHCP、靜態路由與動態路由等。從前文我們已經知道，庫也分為靜態庫與動態庫DLL，而想不到，深入到DLL內部，其調用方式也分為靜態與動態。“動與靜”，無處不在。《周易》已認識到有動必有靜的動靜平衡觀，《易.系辭》曰：“動靜有常，剛柔斷矣”。哲學意味著一種普遍的真理，因此，我們經常可以在枯燥的技術領域看到哲學的影子。
靜態調用方式的特點是由編譯系統完成對DLL的加載和應用程序結束時 DLL 的卸載。當調用某DLL的應用程序結束時，若系統中還有其它程序使用該 DLL，則Windows對DLL的應用記錄減1，直到所有使用該DLL的程序都結束時才釋放它。靜態調用方式簡單實用，但不如動態調用方式靈活。
下面我們來看看靜態調用的例子(單擊此處下載本工程附件)，將編譯dllTest工程所生成的.lib和.dll文件拷入dllCall工程所在的路徑，dllCall執行下列代碼：
#pragma comment(lib,"dllTest.lib")
//.lib文件中僅僅是關於其對應DLL文件中函數的重定位信息
extern "C" __declspec(dllimport) add(int x,int y);
int main(int argc, char* argv[])
{
int result = add(2,3);
printf("%d",result);
return 0;
}
由上述代碼可以看出，靜態調用方式的順利進行需要完成兩個動作：
(1)告訴編譯器與DLL相對應的.lib文件所在的路徑及文件名，#pragma comment(lib,"dllTest.lib")就是起這個作用。
程序員在建立一個DLL文件時，連接器會自動為其生成一個對應的.lib文件，該文件包含了DLL 導出函數的符號名及序號(並不含有實際的代碼)。在應用程序裡，.lib文件將作為DLL的替代文件參與編譯。
(2)聲明導入函數，extern "C" __declspec(dllimport) add(int x,int y)語句中的__declspec(dllimport)發揮這個作用。
靜態調用方式不再需要使用系統API來加載、卸載DLL以及獲取DLL中導出函數的地址。這是因為，當程序員通過靜態鏈接方式編譯生成應用程序時，應用程序中調用的與.lib文件中導出符號相匹配的函數符號將進入到生成的EXE 文件中，.lib文件中所包含的與之對應的DLL文件的文件名也被編譯器存儲在 EXE文件內部。當應用程序運行過程中需要加載DLL文件時，Windows將根據這些信息發現並加載DLL，然後通過符號名實現對DLL 函數的動態鏈接。這樣，EXE將能直接通過函數名調用DLL的輸出函數，就象調用程序內部的其他函數一樣。
4.4 DllMain函數
Windows在加載DLL的時候，需要一個入口函數，就如同控制台或DOS程序需要main函數、WIN32程序需要WinMain函數一樣。在前面的例子中，DLL並沒有提供DllMain函數，應用工程也能成功引用DLL，這是因為Windows在找不到DllMain的時候，系統會從其它運行庫中引入一個不做任何操作的缺省DllMain函數版本，並不意味著DLL可以放棄DllMain函數。
根據編寫規范，Windows必須查找並執行DLL裡的DllMain函數作為加載DLL的依據，它使得DLL得以保留在內存裡。這個函數並不屬於導出函數，而是DLL的內部函數。這意味著不能直接在應用工程中引用DllMain函數，DllMain是自動被調用的。
我們來看一個DllMain函數的例子(單擊此處下載本工程附件)。
BOOL APIENTRY DllMain( HANDLE hModule, DWORD ul_reason_for_call, LPVOID lpReserved )
{
switch (ul_reason_for_call)
{
case DLL_PROCESS_ATTACH:
printf(" process attach of dll");
break;
case DLL_THREAD_ATTACH:
printf(" thread attach of dll");
break;
case DLL_THREAD_DETACH:
printf(" thread detach of dll");
break;
case DLL_PROCESS_DETACH:
printf(" process detach of dll");
break;
}
return TRUE;
}
DllMain函數在DLL被加載和卸載時被調用，在單個線程啟動和終止時，DLLMain函數也被調用，ul_reason_for_call指明了被調用的原因。原因共有4種，即PROCESS_ATTACH、PROCESS_DETACH、THREAD_ATTACH和THREAD_DETACH，以switch語句列出。
來仔細解讀一下DllMain的函數頭BOOL APIENTRY DllMain( HANDLE hModule, WORD ul_reason_for_call, LPVOID lpReserved )。
APIENTRY被定義為__stdcall，它意味著這個函數以標准Pascal的方式進行調用，也就是WINAPI方式;
進程中的每個DLL模塊被全局唯一的32字節的HINSTANCE句柄標識，只有在特定的進程內部有效，句柄代表了DLL模塊在進程虛擬空間中的起始地址。在Win32中，HINSTANCE和HMODULE的值是相同的，這兩種類型可以替換使用，這就是函數參數hModule的來歷。
執行下列代碼：
hDll = LoadLibrary("..DebugdllTest.dll");
if (hDll != NULL)
{
addFun = (lpAddFun)GetProcAddress(hDll, MAKEINTRESOURCE(1));
//MAKEINTRESOURCE直接使用導出文件中的序號
if (addFun != NULL)
{
int result = addFun(2, 3);
printf(" call add in dll:%d", result);
}
FreeLibrary(hDll);
}
我們看到輸出順序為：
process attach of dll
call add in dll:5
process detach of dll
這一輸出順序驗證了DllMain被調用的時機。
代碼中的GetProcAddress ( hDll, MAKEINTRESOURCE ( 1 ) )值得留意，它直接通過.def文件中為add函數指定的順序號訪問add函數，具體體現在MAKEINTRESOURCE ( 1 )，MAKEINTRESOURCE是一個通過序號獲取函數名的宏，定義為(節選自winuser.h)：
#define MAKEINTRESOURCEA(i) (LPSTR)((DWORD)((WORD)(i)))
#define MAKEINTRESOURCEW(i) (LPWSTR)((DWORD)((WORD)(i)))
#ifdef UNICODE
#define MAKEINTRESOURCE MAKEINTRESOURCEW
#else
#define MAKEINTRESOURCE MAKEINTRESOURCEA
4.5 __stdcall約定
如果通過VC++編寫的DLL欲被其他語言編寫的程序調用，應將函數的調用方式聲明為__stdcall方式，WINAPI都采用這種方式，而C/C++缺省的調用方式卻為__cdecl。__stdcall方式與__cdecl對函數名最終生成符號的方式不同。若采用C編譯方式(在C++中需將函數聲明為extern "C")，__stdcall調用約定在輸出函數名前面加下劃線，後面加“@”符號和參數的字節數，形如_functionname@number;而__cdecl調用約定僅在輸出函數名前面加下劃線，形如_functionname。
Windows編程中常見的幾種函數類型聲明宏都是與__stdcall和__cdecl有關的(節選自windef.h)：
#define CALLBACK __stdcall //這就是傳說中的回調函數
#define WINAPI __stdcall //這就是傳說中的WINAPI
#define WINAPIV __cdecl
#define APIENTRY WINAPI //DllMain的入口就在這裡
#define APIPRIVATE __stdcall
#define PASCAL __stdcall
在lib.h中，應這樣聲明add函數：
int __stdcall add(int x, int y);
在應用工程中函數指針類型應定義為：
typedef int(__stdcall *lpAddFun)(int, int);

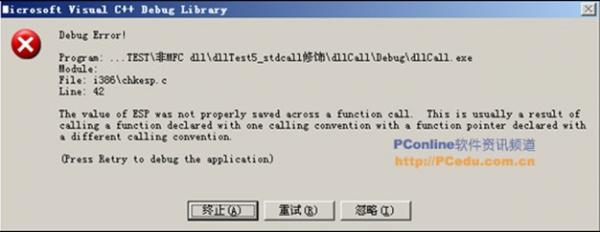

若在lib.h中將函數聲明為__stdcall調用，而應用工程中仍使用typedef int (* lpAddFun)(int,int)，運行時將發生錯誤(因為類型不匹配，在應用工程中仍然是缺省的__cdecl調用)，彈出如圖7所示的對話框。
圖7 調用約定不匹配時的運行錯誤
圖8中的那段話實際上已經給出了錯誤的原因，即“This is usually a result of …”。
單擊此處下載__stdcall調用例子工程源代碼附件。
4.6 DLL導出變量
DLL定義的全局變量可以被調用進程訪問;DLL也可以訪問調用進程的全局數據，我們來看看在應用工程中引用DLL中變量的例子(單擊此處下載本工程附件)。
/**//* 文件名：lib.h */
#ifndef LIB_H
#define LIB_H
extern int dllGlobalVar;
#endif
/**//* 文件名：lib.cpp */
#include "lib.h"
#include
int dllGlobalVar;
BOOL APIENTRY DllMain(HANDLE hModule, DWORD ul_reason_for_call, LPVOID lpReserved)
{
switch (ul_reason_for_call)
{
case DLL_PROCESS_ATTACH:
dllGlobalVar = 100; //在dll被加載時，賦全局變量為100
break;
case DLL_THREAD_ATTACH:
case DLL_THREAD_DETACH:
case DLL_PROCESS_DETACH:
break;
}
return TRUE;
}
;文件名：lib.def
;在DLL中導出變量
LIBRARY "dllTest"
EXPORTS
dllGlobalVar CONSTANT
;或dllGlobalVar DATA
GetGlobalVar 從lib.h和lib.cpp中可以看出，全局變量在DLL中的定義和使用方法與一般的程序設計是一樣的。若要導出某全局變量，我們需要在.def文件的EXPORTS後添加：
變量名 CONSTANT //過時的方法 或
變量名 DATA //VC++提示的新方法 在主函數中引用DLL中定義的全局變量：
#include
#pragma comment(lib,"dllTest.lib")
extern int dllGlobalVar;
int main(int argc, char *argv[])
{
printf("%d ", *(int*)dllGlobalVar);
*(int*)dllGlobalVar = 1;
printf("%d ", *(int*)dllGlobalVar);
return 0;
}
特別要注意的是用extern int dllGlobalVar聲明所導入的並不是DLL中全局變量本身，而是其地址，應用程序必須通過強制指針轉換來使用DLL中的全局變量。這一點，從*(int*)dllGlobalVar可以看出。因此在采用這種方式引用DLL全局變量時，千萬不要進行這樣的賦值操作： dllGlobalVar = 1;
其結果是dllGlobalVar指針的內容發生變化，程序中以後再也引用不到DLL中的全局變量了。
在應用工程中引用DLL中全局變量的一個更好方法是：
#include
#pragma comment(lib,"dllTest.lib")
extern int _declspec(dllimport) dllGlobalVar; //用_declspec(dllimport)導入
int main(int argc, char *argv[])
{
printf("%d ", dllGlobalVar);
dllGlobalVar = 1; //這裡就可以直接使用, 無須進行強制指針轉換
printf("%d ", dllGlobalVar);
return 0;
}
通過_declspec(dllimport)方式導入的就是DLL中全局變量本身而不再是其地址了，筆者建議在一切可能的情況下都使用這種方式。
4.7 DLL導出類
DLL中定義的類可以在應用工程中使用。
下面的例子裡，我們在DLL中定義了point和circle兩個類，並在應用工程中引用了它們(單擊此處下載本工程附件)。
//文件名：point.h，point類的聲明
#ifndef POINT_H
#define POINT_H
#ifdef DLL_FILE
class _declspec(dllexport) point //導出類point
#else
class _declspec(dllimport) point //導入類point
#endif
{
public:
float y;
float x;
point();
point(float x_coordinate, float y_coordinate);
};
#endif
//文件名：point.cpp，point類的實現
#ifndef DLL_FILE
#define DLL_FILE
#endif
#include "point.h"
//類point的缺省構造函數
point::point()
{
x = 0.0;
y = 0.0;
}
//類point的構造函數
point::point(float x_coordinate, float y_coordinate)
{
x = x_coordinate;
y = y_coordinate;
}
//文件名：circle.h，circle類的聲明
#ifndef CIRCLE_H
#define CIRCLE_H
#include "point.h"
#ifdef DLL_FILE
class _declspec(dllexport)circle //導出類circle
#else
class _declspec(dllimport)circle //導入類circle
#endif
{
public:
void SetCentre(const point ￠rePoint);
void SetRadius(float r);
float GetGirth();
float GetArea();
circle();
private:
float radius;
point centre;
};
#endif
//文件名：circle.cpp，circle類的實現
#ifndef DLL_FILE
#define DLL_FILE
#endif
#include "circle.h"
#define PI 3.1415926
//circle類的構造函數
circle::circle()
{
centre = point(0, 0);
radius = 0;
}
//得到圓的面積
float circle::GetArea()
{
return PI *radius * radius;
}
//得到圓的周長
float circle::GetGirth()
{
return 2 *PI * radius;
}
//設置圓心坐標
void circle::SetCentre(const point ￠rePoint)
{
centre = centrePoint;
}
//設置圓的半徑
void circle::SetRadius(float r)
{
radius = r;
}
類的引用：
#include "..circle.h" //包含類聲明頭文件
#pragma comment(lib,"dllTest.lib");
int main(int argc, char *argv[])
{
circle c;
point p(2.0, 2.0);
c.SetCentre(p);
c.SetRadius(1.0);
printf("area:%f girth:%f", c.GetArea(), c.GetGirth());
return 0;
}
從上述源代碼可以看出，由於在DLL的類實現代碼中定義了宏DLL_FILE，故在DLL的實現中所包含的類聲明實際上為：
class _declspec(dllexport) point //導出類point
{
…
}
和
class _declspec(dllexport) circle //導出類circle
{
…
}
而在應用工程中沒有定義DLL_FILE，故其包含point.h和circle.h後引入的類聲明為：
class _declspec(dllimport) point //導入類point
{
…
}
和
class _declspec(dllimport) circle //導入類circle
{
…
}
不錯，正是通過DLL中的
class _declspec(dllexport) class_name //導出類circle
{
…
}
與應用程序中的
class _declspec(dllimport) class_name //導入類
{
…
}
匹對來完成類的導出和導入的!
我們往往通過在類的聲明頭文件中用一個宏來決定使其編譯為class _declspec(dllexport) class_name還是class _declspec(dllimport) class_name版本，這樣就不再需要兩個頭文件。本程序中使用的是：
#ifdef DLL_FILE
class _declspec(dllexport) class_name //導出類
#else
class _declspec(dllimport) class_name //導入類
#endif
實際上，在MFC DLL的講解中，您將看到比這更簡便的方法，而此處僅僅是為了說明_declspec(dllexport)與_declspec(dllimport)匹對的問題。
由此可見，應用工程中幾乎可以看到DLL中的一切，包括函數、變量以及類，這就是DLL所要提供的強大能力。只要DLL釋放這些接口，應用程序使用它就將如同使用本工程中的程序一樣!
