解析四則表達式的編譯過程及生成匯編代碼

1、前序
這是編譯原理的實驗，自認為是上大學以來做過的最難的一個實驗。
實驗用到的基礎知識：C語言、數據結構、匯編（只需簡單的了解）。
開發工具：VC

2、問題描述
編譯整數四則運算表達式，將整數四則運算表達式翻譯為匯編語言代碼。
消除左遞歸後的文法：
E→TE'
E'→+TE' |ε
T→FT'
T'→*FT' |ε
F→(E) | i
消除左遞歸後的翻譯模式：
E ::= T {E'.i:=T.nptr}
E' {E.nptr:=E'.s}
E'::= + T {E'1.i:=mknode(‘+',E'.i,T.nptr)}
E'1 {E'.s:=E1.s}
E'::= - T {E'1.i:=mknode(‘-',E'.i,T.nptr)}
E'1 {E'.s:=E1.s}
E'::= ε {E'.s:= E'.i}
T ::= F {T'.i:=F.nptr}
T' {T.nptr:=T'.s}
T'::= * F {T'1.i:=mknode(‘*',T'.i,F.nptr)}
T'1 {T'.s:=T1.s}
T'::= / F {T'1.i:=mknode(‘/',T'.i,F.nptr)}
T'1 {T'.s:=T1.s}
T' ::= ε {T'.s:= T'.i}
F ::= (E) {F.nptr:=E.nptr}
F ::= num {F.nptr:=mkleaf(num,num.val)}

3、全局定義
test.c文件

復制代碼 代碼如下:
#ifndef TEST_C
#define TEST_C
/**
* 全局變量和全局函數文件
**/
#include<stdio.h>
#include<ctype.h>
#include<string.h>
#include<stdlib.h>
/************************* 以下是全局變量(函數)的定義 *******************/
//輸入的表達式最大長度，可以看做是緩沖區的長度
#define MAX_EXPRESSION_LENGTH 50
//存放輸入的表達式
char expression[MAX_EXPRESSION_LENGTH];
//表達式字符數組的下標
int expression_index=0;
//存放一個單詞符號
char strToken[MAX_EXPRESSION_LENGTH/2];
//判斷是否是數字
int isNum(char * strToken)
{
int i=0;
while(strToken[i]){
if(!isdigit(strToken[i]))
break;
i++;
}
return strToken[i]==0;
}
//錯誤處理程序
void error(char* errerMessage)
{
printf("nERROR:%sn",errerMessage);
exit(0);
}
/************************* 以上是全局變量(函數)的定義 ******************/
#endif

4、詞法分析
詞法分析的要求是：接受一個表達式，輸出該表達式中的各類單詞符號
一般有兩種方法來進行詞法分析，一種是用狀態圖來實現，一種是用狀態轉換表。下面采用狀態圖實現
首先定義單詞符號的種類和所屬類型
typedef enum Symbol { ERR = -1, END, NUM, PLUS, MINUS, TIMES, SLASH, LPAREN, RPAREN } Symbol;

然後轉態轉換圖如下所示：

test1.c文件用代碼表示如下：

復制代碼 代碼如下:
#ifndef TEST1_C
#define TEST1_C
/**
* 采用狀態圖進行詞法分析以及測試詞法分析
*
**/
#include"test.c"
//枚舉類型
typedef enum Symbol { ERR = -1, END, NUM, PLUS, MINUS, TIMES,
SLASH, LPAREN, RPAREN } Symbol;
//獲取一個單詞符號，該單詞符號存放在strToken中。返回該單詞符號的枚舉類型
Symbol getToken();
//根據傳入的枚舉類型輸出對應的單詞符號
void printToken(Symbol i);
//測試詞法分析
void testLexAnalyse();
//獲取一個單詞符號，該單詞符號存放在strToken中。返回該單詞符號的枚舉類型
Symbol getToken()
{
char ch;
int state=0;//每次都是從狀態0開始
int j=0;
//表達式遍歷完成，單詞符號為'#'
if(expression[expression_index]==''){
strToken[0]='#';
strToken[1]='';
return END;
}
while(1){
switch(state){
case 0:
//讀取一個字符
ch=strToken[j++]=expression[expression_index++];
if(isspace(ch)){
j--;//注意退格
state=0;
}
else if(isdigit(ch))
state=1;
else if(ch=='+')
state=2;
else if(ch=='-')
state=3;
else if(ch=='*')
state=4;
else if(ch=='/')
state=5;
else if(ch=='(')
state=6;
else if(ch==')')
state=7;
else
return ERR;
break;
case 1:
ch=strToken[j++]=expression[expression_index++];
if(isdigit(ch))
state=1;
else{
expression_index--;
strToken[--j]=0;
return NUM;
}
break;
case 2:
strToken[j]=0;
return PLUS;
case 3:
strToken[j]=0;
return MINUS;
case 4:
strToken[j]=0;
return TIMES;
case 5:
strToken[j]=0;
return SLASH;
case 6:
strToken[j]=0;
return LPAREN;
case 7:
strToken[j]=0;
return RPAREN;
}
}
}
//根據傳入的枚舉類型輸出對應的單詞符號
void printToken(Symbol i){
switch(i){
case -1:printf("ERRn");break;
case 0:printf("ENDn");break;
case 1:printf("NUM %sn",strToken);break;
case 2:printf("PLUS %sn",strToken);break;
case 3:printf("MINUS %sn",strToken);break;
case 4:printf("TIMES %sn",strToken);break;
case 5:printf("SLASH %sn",strToken);break;
case 6:printf("LPAREN %sn",strToken);break;
case 7:printf("RPAREN %sn",strToken);break;
}
}
//測試詞法分析
void testLexAnalyse()
{
Symbol tokenStyle;//單詞符號類型
expression_index=0;
puts("n詞法分析結果如下：");
while(1){
tokenStyle=getToken();
printToken(tokenStyle);
if(tokenStyle == ERR){
error("詞法分析錯誤!");
}
if(tokenStyle == END){
break;
}
}
}

//主函數
int main()
{
gets(expression);
testLexAnalyse();
return 0;
}

#endif

運行結果


5、語法分析
要求：接受一個表達式，分析該表達式，並根據輸入正確與否給出相應信息
主要是根據無左遞歸文法寫出對應的各個子程序
test2.c

復制代碼 代碼如下:
#ifndef TEST_2
#define TEST_2
/**
* 語法分析以及測試語法分析
**/
#include"test1.c"
/*
消除左遞歸後的文法：
E→TE'
E'→+TE' |ε
T→FT'
T'→*FT' |ε
F→(E) | i
*/
//每個非終結符有對應的子程序函數聲明
void E();
void E1();
void T();
void T1();
void F();
//測試語法分析
void testSyntaxAnalyse();
//每個非終結符有對應的子程序
void E()
{
T();
E1();
}
void E1()
{
if(strcmp(strToken,"+")==0 || strcmp(strToken,"-")==0){
getToken();
T();
E1();
}
//Follow(E1)={#,)}
else if(strcmp(strToken,"#")!=0 && strcmp(strToken,")")!=0){
error("語法分析錯誤!");
}
}
void T()
{
F();
T1();
}
void T1()
{
if(strcmp(strToken,"*")==0 || strcmp(strToken,"/")==0){
getToken();
F();
T1();
}
//Follow(T1)={+,#,)}，如果考慮-號的話要加上-號
else if(strcmp(strToken,"-")!=0 &&strcmp(strToken,"+")!=0 && strcmp(strToken,"#")!=0 && strcmp(strToken,")")!=0){
error("語法分析錯誤!");
}
}
void F()
{
if(isNum(strToken)){
getToken();
}
else{
if(strcmp(strToken,"(")==0){
getToken();
E();
if(strcmp(strToken,")")==0)
getToken();
else
error("語法分析錯誤!");
}
else
error("語法分析錯誤!");
}
}
//測試語法分析
void testSyntaxAnalyse()
{
expression_index=0;
getToken();
E();
puts("n語法分析結果如下：");
if(strcmp(strToken,"#")!=0)
error("語法分析錯誤!");
else{
puts("語法分析正確!");
}
}
//主函數
int main()
{
gets(expression);
testLexAnalyse();
testSyntaxAnalyse();
return 0;
}
#endif

運行時要刪掉test1.c中的主函數，運行結果

6、語義分析
要 求：需要實現的語義分析程序的功能是，接受一個表達式，分析該表達式，並在分析的過程中建立該表達式的抽象語法樹。由於四則運算表達式的抽象語法樹可基本 上看作是二叉樹，因此中序遍歷序列應該和輸入的表達式一樣——除了沒有括號之外。可輸出中序遍歷序列檢測程序功能是否正確。如果每個分支節點用一個臨時變 量標記，則對四則運算表達式的抽象語法樹進行後序遍歷，可以得到輸入表達式所對應的四元式序列
test3.c文件

復制代碼 代碼如下:
#ifndef TEST3_C
#define TEST3_C
/**
* 語義分析以及測試語義分析
* 其實這個實驗是在test2的代碼上進行修改
**/
#include"test1.c"
/*
消除左遞歸的翻譯模式：
E ::= T {E'.i:=T.nptr}
E' {E.nptr:=E'.s}
E'::= + T {E'1.i:=mknode('+',E'.i,T.nptr)}
E'1 {E'.s:=E1.s}
E'::= - T {E'1.i:=mknode('-',E'.i,T.nptr)}
E'1 {E'.s:=E1.s}
E'::= ε {E'.s:= E'.i}
T ::= F {T'.i:=F.nptr}
T' {T.nptr:=T'.s}
T'::= * F {T'1.i:=mknode('*',T'.i,F.nptr)}
T'1 {T'.s:=T1.s}
T'::= / F {T'1.i:=mknode('/',T'.i,F.nptr)}
T'1 {T'.s:=T1.s}
T' ::= ε {T'.s:= T'.i}
F ::= (E) {F.nptr:=E.nptr}
F ::= num {F.nptr:=mkleaf(num,num.val)}
*/
#define MAX_LENGTH 20 //四元式中操作數的最大長度
typedef int ValType;
//結點類型
typedef struct ASTNode {
Symbol sym;//類型
ValType val;//值
struct ASTNode * left, *right;//左、右孩子
}ASTNode, *AST;
//四元式類型定義如下
typedef struct Quaternion{
char op;
char arg1[MAX_LENGTH];
char arg2[MAX_LENGTH];
char result[MAX_LENGTH];
}Quaternion;
//四元式數組，存放產生的四元式
Quaternion quaternion[MAX_LENGTH*2];
//統計四元式的個數
int count=0;
//後序遍歷抽象語法樹時存放操作數和臨時變量，這裡當作一個棧來使用
char stack[MAX_LENGTH*2][MAX_LENGTH];
//stack棧的下標
int index=0;
//內存中臨時數據存儲地址的偏移量
int t=-4;
//函數聲明
ASTNode* E();
ASTNode* E1(ASTNode* E1_i);
ASTNode* T();
ASTNode* T1(ASTNode* T1_i);
ASTNode* F();
void error(char* errerMessage);
ASTNode *mknode(Symbol op, ASTNode *left, ASTNode *right);
ASTNode *mkleaf(Symbol sym, ValType val);
void yuyi_analyse();
void print_node(ASTNode *root);
void middle_list(ASTNode *root);
void last_list(ASTNode *root);
//測試語義分析
void testYuyiAnalyse();
//創建運算符結點
ASTNode *mknode(Symbol op, ASTNode *left, ASTNode *right);
//創建操作數結點
ASTNode *mkleaf(Symbol sym, ValType val);
//輸出結點
void printNode(ASTNode *root);
//中序遍歷二叉樹
void middle_list(ASTNode *root);
//後序遍歷二叉樹
void last_list(ASTNode *root);
/*
E ::= T {E'.i:=T.nptr}
E' {E.nptr:=E'.s}
*/
//為右邊的每個非終結符定義一個屬性，返回E的綜合屬性
ASTNode* E()
{
ASTNode * E_nptr;
ASTNode * E1_i;
E1_i=T();
E_nptr=E1(E1_i);
return E_nptr;
}
/*
E'::= + T {E'1.i:=mknode('+',E'.i,T.nptr)}
E'1 {E'.s:=E1.s}
E'::= - T {E'1.i:=mknode('-',E'.i,T.nptr)}
E'1 {E'.s:=E1.s}
E'::= ε {E'.s:= E'.i}
*/
//返回的是綜合屬性，傳遞的是繼承屬性
ASTNode * E1(ASTNode *E1_i)
{
ASTNode * E11_i;
ASTNode * E1_s;
ASTNode * T_nptr;
char oper;
if(strcmp(strToken,"+")==0 || strcmp(strToken,"-")==0){
oper=strToken[0];
getToken();
T_nptr=T();
if(oper=='+')
E11_i=mknode(PLUS,E1_i,T_nptr);
else
E11_i=mknode(MINUS,E1_i,T_nptr);
E1_s=E1(E11_i);
}
//Follow(E1)={#,)},可以匹配空串
else if(strcmp(strToken,"#")==0 || strcmp(strToken,")")==0){
E1_s=E1_i;
}else{
error("語法分析錯誤!");
}
return E1_s;
}
/*
T ::= F {T'.i:=F.nptr}
T' {T.nptr:=T'.s}
*/
ASTNode* T()
{
ASTNode * T_nptr;
ASTNode * T1_i;
T1_i=F();
T_nptr=T1(T1_i);
return T_nptr;
}
/*
T'::= * F {T'1.i:=mknode('*',T'.i,F.nptr)}
T'1 {T'.s:=T1.s}
T'::= / F {T'1.i:=mknode('/',T'.i,F.nptr)}
T'1 {T'.s:=T1.s}
T' ::= ε {T'.s:= T'.i}
*/
ASTNode* T1(ASTNode* T1_i)
{
ASTNode* F_nptr;
ASTNode* T11_i;
ASTNode* T1_s;
char oper;
if(strcmp(strToken,"*")==0 || strcmp(strToken,"/")==0){
oper=strToken[0];
getToken();
F_nptr=F();
if(oper=='*')
T11_i=mknode(TIMES,T1_i,F_nptr);
else
T11_i=mknode(SLASH,T1_i,F_nptr);
T1_s=T1(T11_i);
}
//Follow(T1)={+,#,)}，如果考慮-號的話要加上-號
else if(strcmp(strToken,"-")==0 || strcmp(strToken,"+")==0 || strcmp(strToken,"#")==0 || strcmp(strToken,")")==0){
T1_s=T1_i;
}else{
error("語法分析錯誤!");
}
return T1_s;
}
/*
F ::= (E) {F.nptr:=E.nptr}
F ::= num {F.nptr:=mkleaf(num,num.val)}
*/
ASTNode* F()
{
ASTNode* F_nptr;
ASTNode* E_nptr;
if(isNum(strToken)){
F_nptr=mkleaf(NUM,atoi(strToken));
getToken();
}
else{
if(strcmp(strToken,"(")==0){
getToken();
E_nptr=E();
if(strcmp(strToken,")")==0)
getToken();
else
error("語法分析錯誤!");
F_nptr=E_nptr;
}
else {
error("語法分析錯誤!");
}
}
return F_nptr;
}
//創建運算符結點
ASTNode *mknode(Symbol op, ASTNode *left, ASTNode *right)
{
ASTNode* p=(ASTNode*)malloc(sizeof(ASTNode));
p->left=left;
p->right=right;
p->sym=op;
p->val=0;
return p;
}
//創建操作數結點
ASTNode *mkleaf(Symbol sym, ValType val)
{
ASTNode* p=(ASTNode*)malloc(sizeof(ASTNode));
p->sym=sym;
p->val=val;
p->left=NULL;
p->right=NULL;
return p;
}
//輸出結點
void printNode(ASTNode *root)
{
if(root->sym==NUM)
printf("%d ",root->val);
else if(root->sym==PLUS)
printf("+ ");
else if(root->sym==MINUS)
printf("- ");
else if(root->sym==TIMES)
printf("* ");
else if(root->sym==SLASH)
printf("/ ");
}
//中序遍歷二叉樹
void middle_list(ASTNode *root)
{
if(root==NULL)
return ;
middle_list(root->left);
printNode(root);
middle_list(root->right);
}
//後序遍歷二叉樹
void last_list(ASTNode *root)
{
char temp[MAX_LENGTH];
if(root==NULL)
return ;
last_list(root->left);
last_list(root->right);
if(root->sym == NUM){//如果是數字，則直接存入棧中
sprintf(temp,"%d",root->val);
strcpy(stack[index++],temp);
}
else if(root->sym == PLUS){//如果是+號，產生一個四元式
//給四元式賦值
quaternion[count].op='+';
strcpy(quaternion[count].arg2,stack[--index]);
strcpy(quaternion[count].arg1,stack[--index]);
sprintf(quaternion[count].result,"t+%d",t+=4);
strcpy(stack[index++],quaternion[count].result);
//輸出該四元式
printf("%-4c%-8s%-8s%-8sn",quaternion[count].op,quaternion[count].arg1,quaternion[count].arg2,quaternion[count].result);
count++;
}else if(root->sym == MINUS){//如果是+號，產生一個四元式
quaternion[count].op='-';
strcpy(quaternion[count].arg2,stack[--index]);
strcpy(quaternion[count].arg1,stack[--index]);
sprintf(quaternion[count].result,"t+%d",t+=4);
strcpy(stack[index++],quaternion[count].result);
printf("%-4c%-8s%-8s%-8sn",quaternion[count].op,quaternion[count].arg1,quaternion[count].arg2,quaternion[count].result);
count++;
}else if(root->sym == TIMES){//如果是*號，產生一個四元式
quaternion[count].op='*';
strcpy(quaternion[count].arg2,stack[--index]);
strcpy(quaternion[count].arg1,stack[--index]);
sprintf(quaternion[count].result,"t+%d",t+=4);
strcpy(stack[index++],quaternion[count].result);
printf("%-4c%-8s%-8s%-8sn",quaternion[count].op,quaternion[count].arg1,quaternion[count].arg2,quaternion[count].result);
count++;
}else if(root->sym == SLASH){
quaternion[count].op='/';
strcpy(quaternion[count].arg2,stack[--index]);
strcpy(quaternion[count].arg1,stack[--index]);
sprintf(quaternion[count].result,"t+%d",t+=4);
strcpy(stack[index++],quaternion[count].result);
printf("%-4c%-8s%-8s%-8sn",quaternion[count].op,quaternion[count].arg1,quaternion[count].arg2,quaternion[count].result);
count++;
}
}
//測試語義分析
void testYuyiAnalyse()
{
ASTNode *root;
expression_index=0;
getToken();
root=E();
puts("n語義分析結果如下：");
printf("中序遍歷：");
middle_list(root);
putchar('n');
printf("後序遍歷得到的四元式：n");
last_list(root);
putchar('n');
}
//主函數
int main()
{
gets(expression);
testYuyiAnalyse();
return 0;
}
#endif

運行結果

7、代碼生成
要求：以實驗3的語義分析程序的四元式輸出作為輸入，輸出匯編語言程序。
test4.c

復制代碼 代碼如下:
#ifndef TEST4_C
#define TEST4_C
/**
* 生產匯編代碼
**/
#include"test3.c"
//傳人一個四元式，輸出對應的匯編代碼
void print_code(Quaternion qua)
{
putchar('n');
/*
mov eax, 3
add eax, 4
mov t+0, eax
*/
if(qua.op == '+'){
printf(" mov eax,%sn",qua.arg1);
printf(" add eax,%sn",qua.arg2);
printf(" mov %s,eaxn",qua.result);
}else if(qua.op == '-'){
printf(" mov eax,%sn",qua.arg1);
printf(" sub eax,%sn",qua.arg2);
printf(" mov %s,eaxn",qua.result);
}
/*
mov eax, 2
mov ebx, t+0
mul ebx
mov t+4, eax
*/
else if(qua.op == '*'){
printf(" mov eax,%sn",qua.arg1);
printf(" mov ebx,%sn",qua.arg2);
printf(" mul ebxn");
printf(" mov %s,eaxn",qua.result);
}else if(qua.op == '/'){//除法的時候不考慮余數
printf(" mov eax,%sn",qua.arg1);
printf(" mov ebx,%sn",qua.arg2);
printf(" div ebxn");
printf(" mov %s,eaxn",qua.result);
}
}
//輸出全部匯編代碼
void testCode()
{
int i=0;
puts("生成的匯編代碼如下：n");
puts(".386");
puts(".MODEL FLAT");
puts("ExitProcess PROTO NEAR32 stdcall, dwExitCode:DWORD");
puts("INCLUDE io.h ; header file for input/output");
puts("cr EQU 0dh ; carriage return character");
puts("Lf EQU 0ah ; line feed");
puts(".STACK 4096 ; reserve 4096-byte stack");
puts(".DATA ; reserve storage for data");
puts("t DWORD 40 DUP (?)");
puts("label1 BYTE cr, Lf, "The result is "");
puts("result BYTE 11 DUP (?)");
puts(" BYTE cr, Lf, 0");
puts(".CODE ; start of main program code");
puts("_start:");
//遍歷實驗3中的四元式，輸出對應的匯編代碼
for(;i<count;i++)
print_code(quaternion[i]);
puts(" dtoa result, eax ; convert to ASCII characters");
puts(" output label1 ; output label and sum");
puts(" INVOKE ExitProcess, 0 ; exit with return code 0");
puts("PUBLIC _start ; make entry point public");
puts("END ; end of source code");
}
//主函數
int main()
{
gets(expression);
testLexAnalyse();
testYuyiAnalyse();
testCode();
return 0;
}
#endif

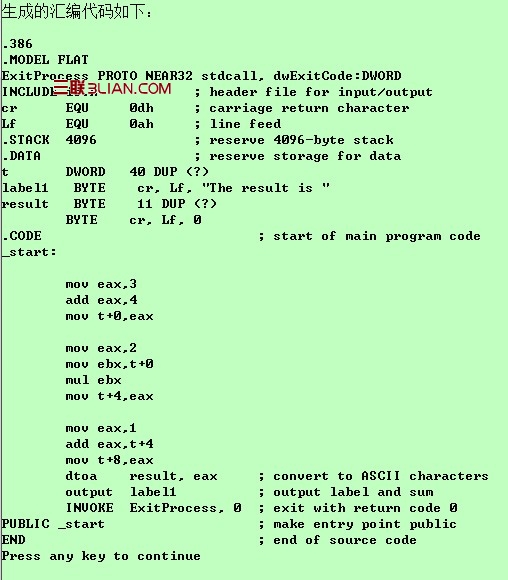

運行結果


8、點擊下載源代碼
