MicroPython內核開發筆記書內軟件用例 :簡易實驗電路板設計

編輯:Python

簡 介: 本文給出了 MicroPython內核開發筆記:書內嵌入實驗任務 中的簡易實驗電路板部分內容。

關鍵詞簡易實驗電路板

書稿內容 目 錄
Contents
電路板原理圖 PCB版圖 焊接後的電路板 總 結



  • 本書稿內容隸屬於 MicroPython內核開發筆記:書內嵌入實驗任務 中的內容。



§01書稿內容


仿照現在流行的一些 MicroPython 板卡,它們大都是將單片機、調試接口以及必要的電路緊湊封裝在一個電路板上,外部通過間距 100mil 的插針可以方便與其它電路板、面包板相連,完成基礎的測試實驗。相比於 PLUS-F3270 實驗板,這種實驗電路板能夠更加靈活的搭建各種測試電路。

下面給出了 帶有 SD 卡的建議實驗電路板的設計原理圖和 PCB版圖。 有意思的是,為了適應基於熱轉印快速制版,PCB版圖專門進行了單面鋪設,僅使用少了的 0 歐姆電阻充當跳線,便可以在單面覆銅板上制作建議實驗電路板了。

一、電路板原理圖

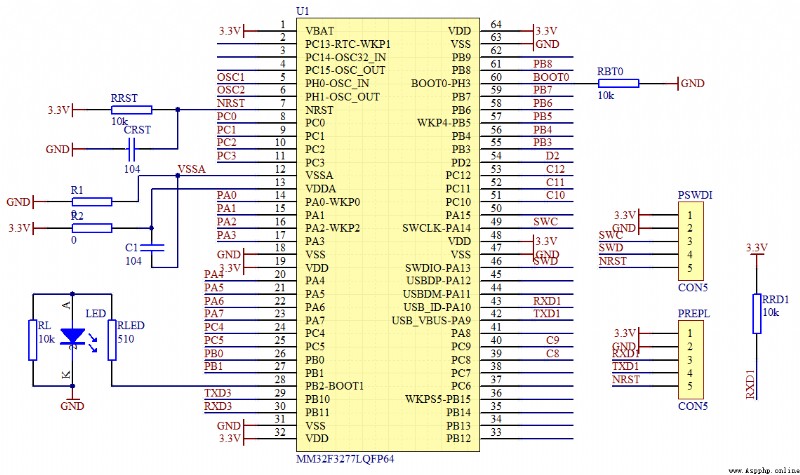

▲ 圖1.1.1 CPU電路

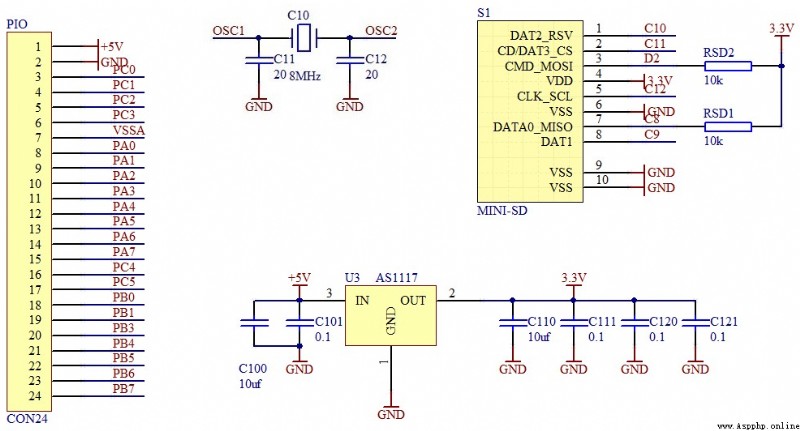

▲ 圖1.1.2 CPU外圍電路

二、PCB版圖

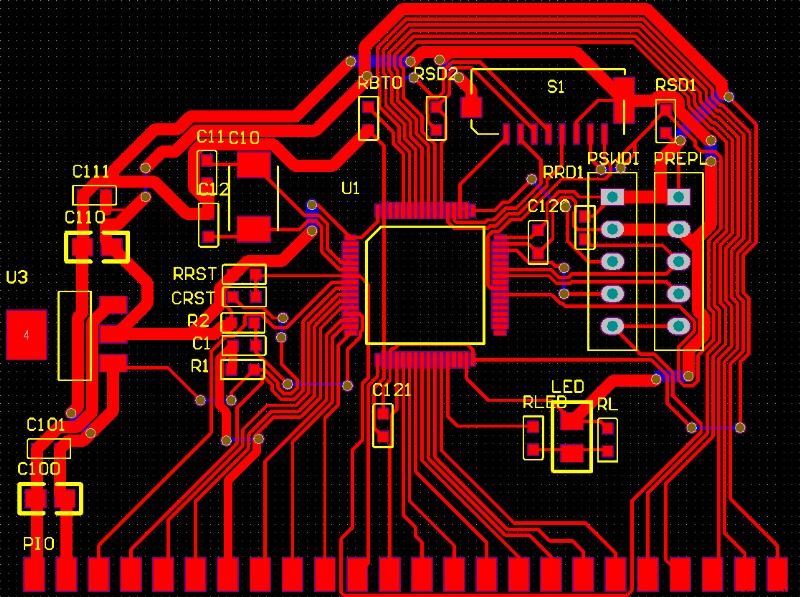

下面是PCB版圖,它適合單面快速制版。 如果使用雙面板制作,可以將電路制作的更加精巧。

▲ 圖1.2.1 PCB 版圖

三、焊接後的電路板

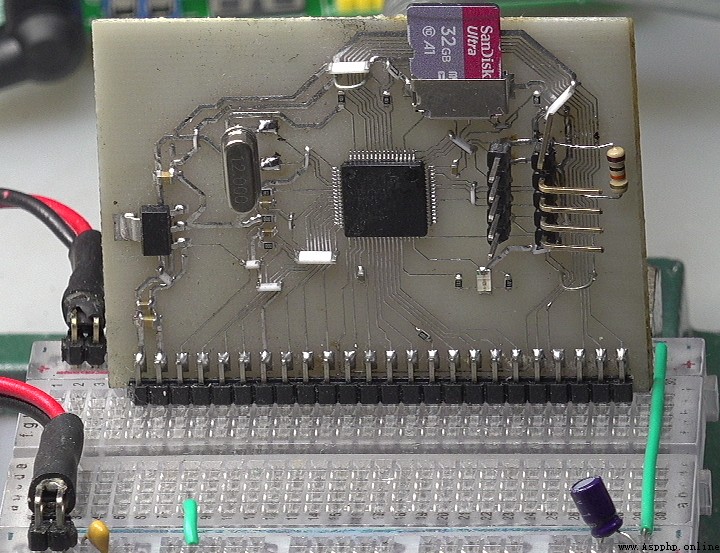

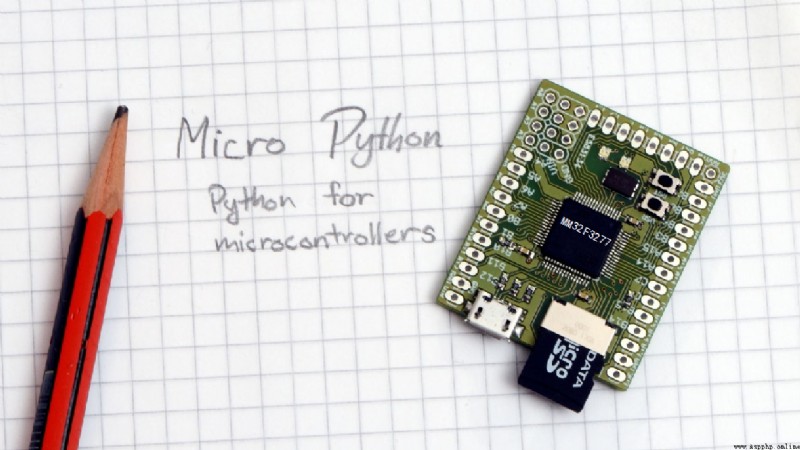

下面是焊接後的電路板實物。它可以插在面板板上構建實驗電路。

▲ 圖1.2.2 經過焊接後插在面包板上進行實驗



※ 總 結 ※


本文給出了 MicroPython內核開發筆記:書內嵌入實驗任務 中的簡易實驗電路板部分內容。
