工人工資系統,記錄工人工資並導出數據。
工地工人發放工資還是傳統的手工方法,容易出現錯誤和丟失數據的情況,數據庫系統可以有效的管理儲存數據,減少操作。
適合軟件開發成員和項目經理閱讀。
蘇日樂格,白松甫:需求分析
董宏毅:概念結構設計
倪安祥:邏輯結構設計
雷智傑:數據庫編程
記錄工人工資並且生成成批經辦模板用於發放工資。
項目經理可增刪查改員工信息和工資。
員工可查看個人信息和工資。
數據庫管理員進行數據庫的運行和維護。
一般約束、假設及對用戶的要求。
對現有系統(包括自動或人工的)進行簡要分析。
財務系統共有 5 個錶,按照功能大致分為四大類:
1:員工信息,包括 employees 錶。
2:公共信息,包括 bank 錶和 fdl_city 錶。
3:工資信息,包括 salary 錶。
4:付款信息,包括 payment 錶。
分析:
employees 員工 由(eno,eaccount,ename,cnaps_code,id,email,phone)7 個數據項組成
eno 員工編號 number(7) 唯一確定員工,
eaccount 員工銀行賬號 VARCHAR2(19)19 比特銀行卡號 每個員工登記一個銀行卡賬號,
ename 員工名稱 VARCHAR2(12) 非空,
cnaps_code 聯行號 VARCHAR2(12) 12 比特聯行號 非空 參照 bank 錶,
id 城市編號 number(10) 非空 參照 biaofdl_city 錶,
email 電子郵件 VARCHAR2(20) ,
phone 移動電話 VARCHAR2(17)
salary 工資 由(eno,year_month,amount)三個數據項組成
eno 員工編號 number(7) 參照 employees 錶,
year_month 工資日期 date ,錶示當月工資,
amount 工資 number(6) ,
eno 和 year_month 一同決定某員工當月工資。
bank 銀行(cnaps_code,bname,branch)
cnaps_code 聯行號 VARCHAR2(12) 12 比特 唯一確定銀行的支行,
bname 銀行名 VARCHAR2(20) ,非空,
branch 支行名 VARCHAR2(50) ,非空
biaofdl_city(ID,serial_no,l_name,parent_id,l_level)
id 總編號 number(10) 唯一確定地區,
serial_no 獨立編號 varchar2(25) ,非空 ,
l_name 省或市名稱 varchar2(50) ,非空,
parent_id 市屬於的省 varchar2(25) ,非空 ,
l_level 等級劃分 number(4) ,非空
payment 付款信息(Account,purposes,Currency,branch,settlement_method,business_types)
Account 付款賬號 VARCHAR2(19) 唯一決定付款信息,
purposes 用途 VARCHAR2(10) ,非空,
Currency 幣種 VARCHAR2(10) ,非空,
branch 付款分行 VARCHAR2(50) ,非空,
settlement_method 結算方式 VARCHAR2(4) ,非空,
business_types 業務種類 varchar2(10) ,非空
通過這 5 張錶,我們可以看出,整個財務系統所涉及的主要內容包括:員工信息的管理,包括銀行和地區,工資的管理。
錶的定義:
create table employees(
eno number(7) not null PRIMARY KEY,
eaccount VARCHAR2(19) not null,
ename VARCHAR2(12) not null,
cnaps_code VARCHAR2(12) not null references bank(cnaps_code),
id number(10) not null references fdl_city(id),
email VARCHAR2(20),
phone VARCHAR2(17));
create table bank(
cnaps_code VARCHAR2(12) primary key,
bname VARCHAR2(20) not null,
branch VARCHAR2(80)not null);
CREATE TABLE fdl_city(
id number(10) not null PRIMARY KEY,
serial_no varchar2(25) NOT NULL ,
l_name varchar2(50) NOT NULL,
parent_id varchar2(25) NOT NULL ,
l_level number(4) NOT NULL
);
create table salary(
eno number(7) not null references employees(eno),
year_month date not null,
amount number(6),
primary key(eno,year_month));
create table payment(
Account VARCHAR2(19) not null primary key,
purposes VARCHAR2(10) not null,
Currency VARCHAR2(10),
branch VARCHAR2(50),
settlement_method VARCHAR2(4),
business_types varchar2(10)
);
insert into bank values(402191030498,'農村信用合作社','內蒙古呼和浩特金穀農村商業銀行股份有限公司創業路分理處');
insert into fdl_city values ('1', '11', '北京市', '0', '1');
insert into payment values(471901379510902,'勞務收入','人民幣','呼和浩特分行','普通');
需要提前錄入城市信息和銀行支行信息,
員工信息、工資和付款信息的增刪查改由經理實現。
實體完整性:
參照完整性:
employees 中 id 參照 biaofdl_city 中 id,cnaps_code 參照 bank 中的 cnaps_code,員工的城市和銀行必須是存在與錶 biaofdl_city 和錶 bank 中的。
salary 中的 eno 參照 employees 中的 eno,有工資的員工必須在員工錶中。
用戶定義完整性:

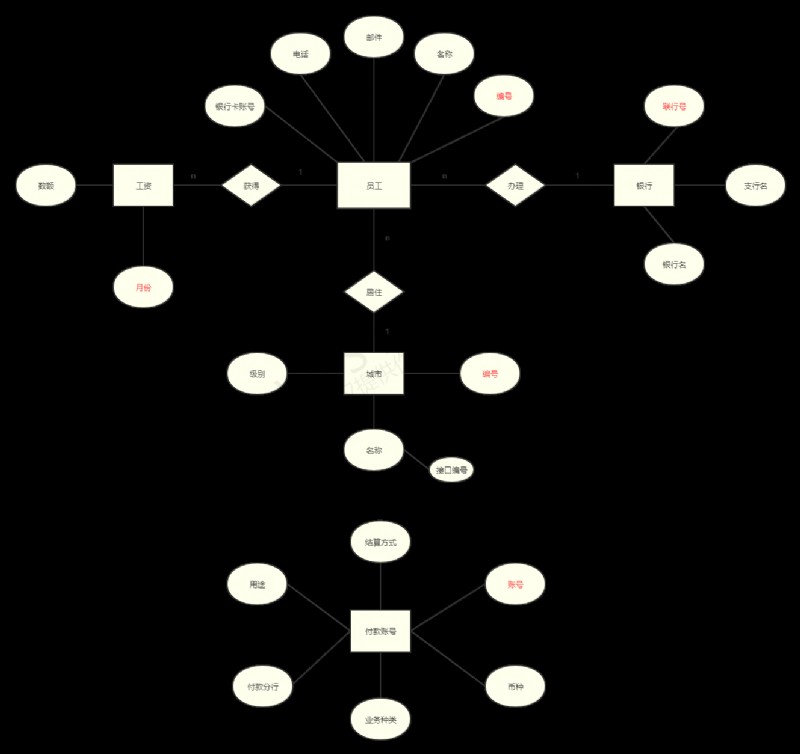

E-R 圖:

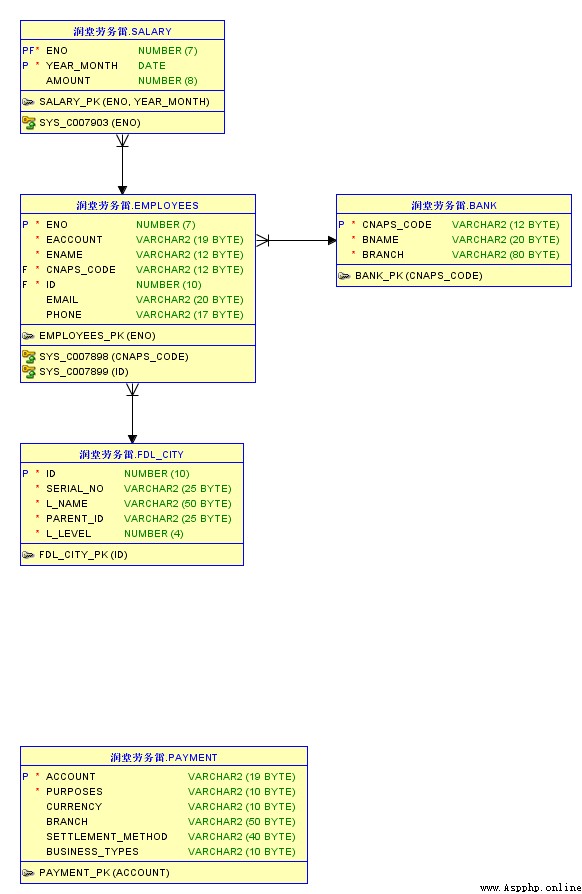

邏輯模型

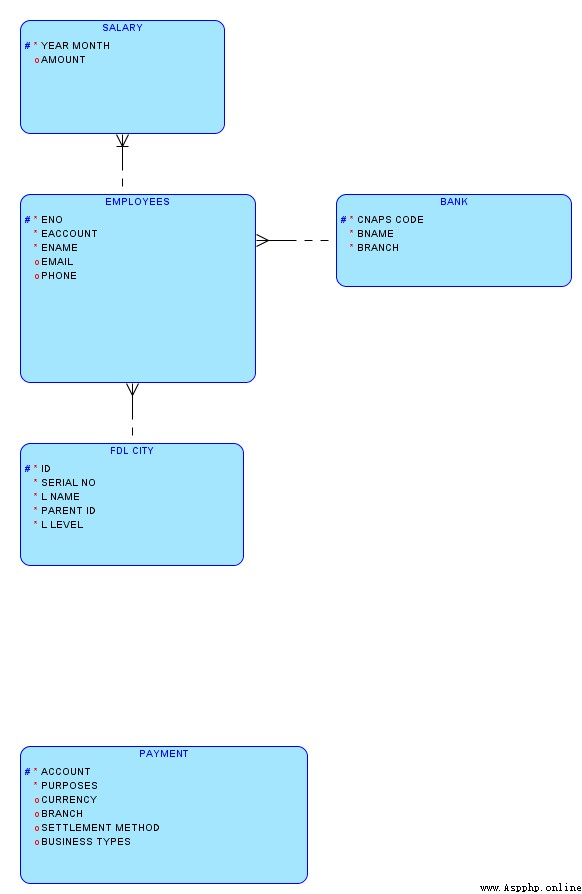

關系模型:

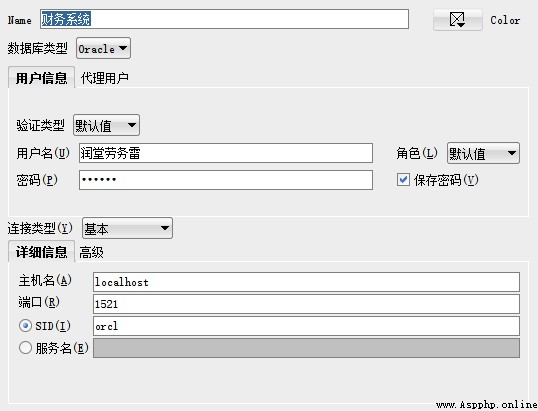

SID:使用名為 orcl 的 SID
錶空間:C:\tbspace\FINANCIAL_SYSTEM_TBSPACE
員工信息增刪查改,工資增刪查改,付款方式增刪查改,工資錶導出。
【用例功能說明】
為了將信息插入到數據庫,實現信息錄入。
【操作描述】

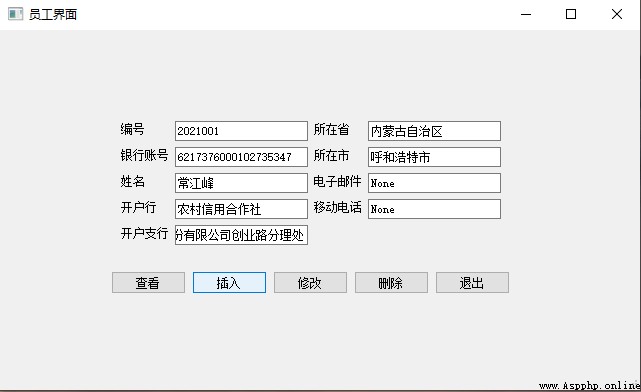

輸入員工的信息
點擊插入按鈕

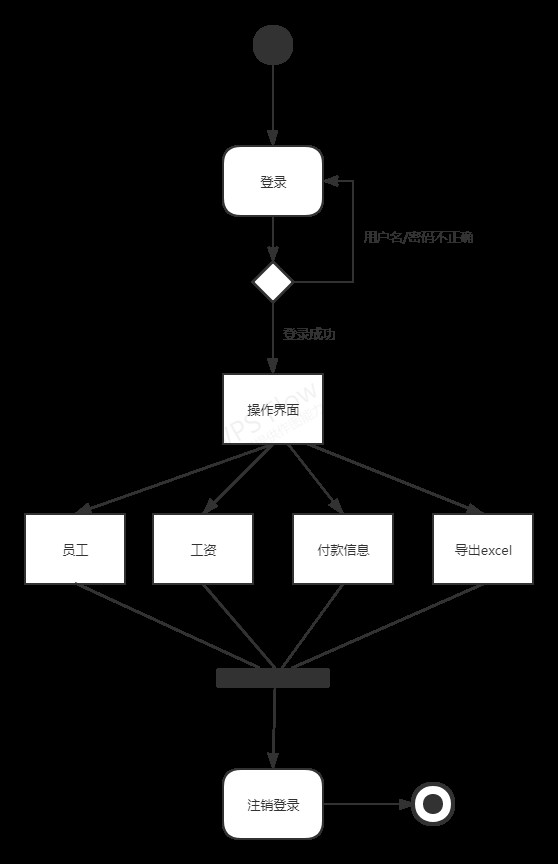

【活動圖、順序圖或協同圖】 (可選內容)
【界面原型】 (可選內容)
【用例功能說明】

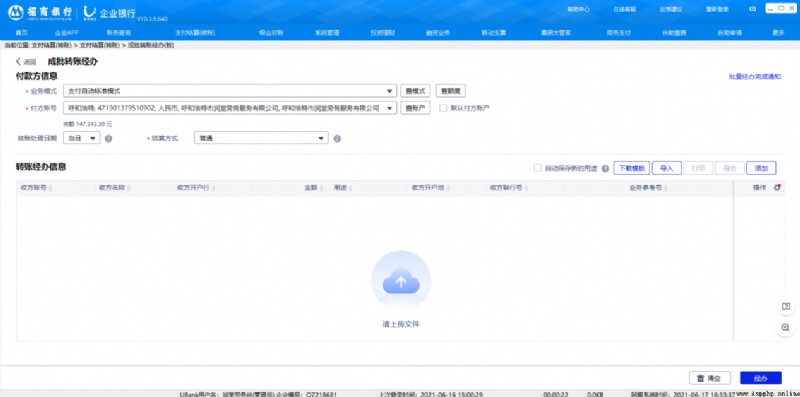

導出成批經辦模板 Excel 文件,用於導入銀行系統的成批經辦功能。
【操作描述】

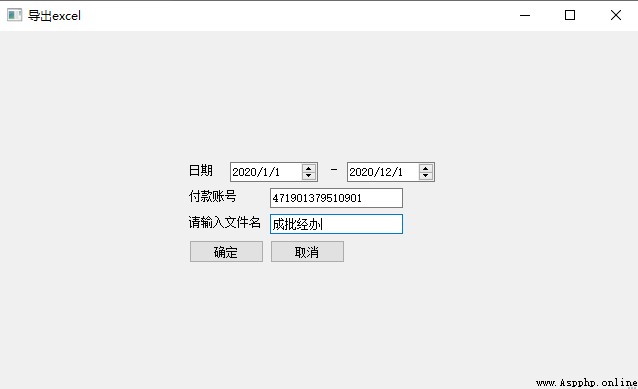

輸入起始和截至時間
輸入付款賬號
輸入導出的文件名
點擊確定按鈕
【活動圖、順序圖或協同圖】 (可選內容)
【界面原型】(可選內容)
