正文
一、用figure函數和subplot函數分別創建主窗口與子圖
二、用subplots來創建顯示窗口與劃分子圖
三、其它方法繪圖並顯示
正文實際上前面我們就已經用到了圖像的繪制，如：
io.imshow(img)
這一行代碼的實質是利用matplotlib包對圖片進行繪制，繪制成功後，返回一個matplotlib類型的數據。因此，我們也可以這樣寫：
import matplotlib.pyplot as pltplt.imshow(img)imshow()函數格式為：
matplotlib.pyplot.imshow(X, cmap=None)
X: 要繪制的圖像或數組。
cmap: 顏色圖譜（colormap), 默認繪制為RGB(A)顏色空間。
其它可選的顏色圖譜如下列表：
顏色圖譜描述 autumn紅-橙-黃bone黑-白，x線cool青-洋紅copper黑-銅flag紅-白-藍-黑gray黑-白hot黑-紅-黃-白hsvhsv顏色空間， 紅-黃-綠-青-藍-洋紅-紅inferno黑-紅-黃jet藍-青-黃-紅magma黑-紅-白pink黑-粉-白plasma綠-紅-黃prism 紅-黃-綠-藍-紫-...-綠模式spring洋紅-黃summer綠-黃viridis藍-綠-黃winter藍-綠用的比較多的有gray,jet等，如：
plt.imshow(image,plt.cm.gray)plt.imshow(img,cmap=plt.cm.jet)在窗口上繪制完圖片後，返回一個AxesImage對象。要在窗口上顯示這個對象，我們可以調用show()函數來進行顯示，但進行練習的時候（ipython環境中），一般我們可以省略show（）函數，也能自動顯示出來。
from skimage import io,dataimg=data.astronaut()dst=io.imshow(img)print(type(dst))io.show()顯示為：
可以看到，類型是'matplotlib.image.AxesImage'。顯示一張圖片，我們通常更願意這樣寫：
import matplotlib.pyplot as pltfrom skimage import io,dataimg=data.astronaut()plt.imshow(img)plt.show()matplotlib是一個專業繪圖的庫，相當於matlab中的plot,可以設置多個figure窗口,設置figure的標題，隱藏坐標尺，甚至可以使用subplot在一個figure中顯示多張圖片。一般我們可以這樣導入matplotlib庫：
import matplotlib.pyplot as plt也就是說，我們繪圖實際上用的是matplotlib包的pyplot模塊。

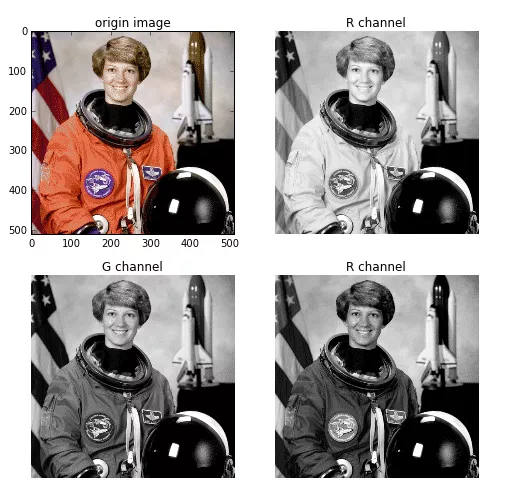

一、用figure函數和subplot函數分別創建主窗口與子圖例:分開並同時顯示宇航員圖片的三個通道
from skimage import dataimport matplotlib.pyplot as pltimg=data.astronaut()plt.figure(num='astronaut',figsize=(8,8)) #創建一個名為astronaut的窗口,並設置大小 plt.subplot(2,2,1) #將窗口分為兩行兩列四個子圖，則可顯示四幅圖片plt.title('origin image') #第一幅圖片標題plt.imshow(img) #繪制第一幅圖片plt.subplot(2,2,2) #第二個子圖plt.title('R channel') #第二幅圖片標題plt.imshow(img[:,:,0],plt.cm.gray) #繪制第二幅圖片,且為灰度圖plt.axis('off') #不顯示坐標尺寸plt.subplot(2,2,3) #第三個子圖plt.title('G channel') #第三幅圖片標題plt.imshow(img[:,:,1],plt.cm.gray) #繪制第三幅圖片,且為灰度圖plt.axis('off') #不顯示坐標尺寸plt.subplot(2,2,4) #第四個子圖plt.title('B channel') #第四幅圖片標題plt.imshow(img[:,:,2],plt.cm.gray) #繪制第四幅圖片,且為灰度圖plt.axis('off') #不顯示坐標尺寸plt.show() #顯示窗口
在圖片繪制過程中，我們用matplotlib.pyplot模塊下的figure（）函數來創建顯示窗口，該函數的格式為：
matplotlib.pyplot.figure(num=None, figsize=None, dpi=None, facecolor=None, edgecolor=None)
所有參數都是可選的，都有默認值，因此調用該函數時可以不帶任何參數，其中：
num: 整型或字符型都可以。如果設置為整型，則該整型數字表示窗口的序號。如果設置為字符型，則該字符串表示窗口的名稱。用該參數來命名窗口，如果兩個窗口序號或名相同，則後一個窗口會覆蓋前一個窗口。
figsize: 設置窗口大小。是一個tuple型的整數，如figsize=（8，8）
dpi: 整形數字，表示窗口的分辨率。
facecolor: 窗口的背景顏色。
edgecolor: 窗口的邊框顏色。
用figure()函數創建的窗口，只能顯示一幅圖片，如果想要顯示多幅圖片，則需要將這個窗口再劃分為幾個子圖，在每個子圖中顯示不同的圖片。我們可以使用subplot（）函數來劃分子圖，函數格式為：
matplotlib.pyplot.subplot(nrows, ncols, plot_number)
nrows: 子圖的行數。
ncols: 子圖的列數。
plot_number: 當前子圖的編號。
如：
plt.subplot(2,2,1)則表示將figure窗口劃分成了2行2列共4個子圖，當前為第1個子圖。我們有時也可以用這種寫法：
plt.subplot(221)兩種寫法效果是一樣的。每個子圖的標題可用title()函數來設置，是否使用坐標尺可用axis()函數來設置，如：
plt.subplot(221)plt.title("first subwindow")plt.axis('off')二、用subplots來創建顯示窗口與劃分子圖除了上面那種方法創建顯示窗口和劃分子圖，還有另外一種編寫方法也可以，如下例:

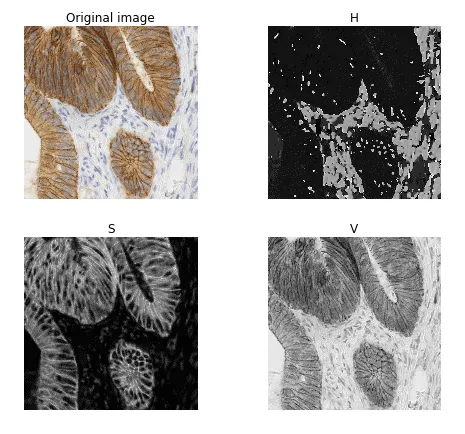

import matplotlib.pyplot as pltfrom skimage import data,colorimg = data.immunohistochemistry()hsv = color.rgb2hsv(img)fig, axes = plt.subplots(2, 2, figsize=(7, 6))ax0, ax1, ax2, ax3 = axes.ravel()ax0.imshow(img)ax0.set_title("Original image")ax1.imshow(hsv[:, :, 0], cmap=plt.cm.gray)ax1.set_title("H")ax2.imshow(hsv[:, :, 1], cmap=plt.cm.gray)ax2.set_title("S")ax3.imshow(hsv[:, :, 2], cmap=plt.cm.gray)ax3.set_title("V")for ax in axes.ravel(): ax.axis('off')fig.tight_layout() #自動調整subplot間的參數
直接用subplots()函數來創建並劃分窗口。注意，比前面的subplot()函數多了一個s，該函數格式為：
matplotlib.pyplot.subplots(nrows=1, ncols=1)
nrows: 所有子圖行數，默認為1。
ncols: 所有子圖列數，默認為1。
返回一個窗口figure, 和一個tuple型的ax對象，該對象包含所有的子圖,可結合ravel()函數列出所有子圖，如：
fig, axes = plt.subplots(2, 2, figsize=(7, 6))ax0, ax1, ax2, ax3 = axes.ravel()創建了2行2列4個子圖，分別取名為ax0,ax1,ax2和ax3, 每個子圖的標題用set_title()函數來設置，如：
ax0.imshow(img)ax0.set_title("Original image")如果有多個子圖，我們還可以使用tight_layout()函數來調整顯示的布局，該函數格式為：
matplotlib.pyplot.tight_layout(pad=1.08, h_pad=None, w_pad=None, rect=None)
所有的參數都是可選的，調用該函數時可省略所有的參數。
pad: 主窗口邊緣和子圖邊緣間的間距，默認為1.08
h_pad, w_pad: 子圖邊緣之間的間距，默認為 pad_inches
rect: 一個矩形區域，如果設置這個值，則將所有的子圖調整到這個矩形區域內。
一般調用為：
plt.tight_layout() #自動調整subplot間的參數三、其它方法繪圖並顯示除了使用matplotlib庫來繪制圖片，skimage還有另一個子模塊viewer，也提供一個函數來顯示圖片。不同的是，它利用Qt工具來創建一塊畫布，從而在畫布上繪制圖像。
例：
from skimage import datafrom skimage.viewer import ImageViewerimg = data.coins()viewer = ImageViewer(img)viewer.show()最後總結一下，繪制和顯示圖片常用到的函數有：
函數名功能調用格式figure創建一個顯示窗口plt.figure(num=1,figsize=(8,8)imshow繪制圖片plt.imshow(image)show顯示窗口plt.show()subplot劃分子圖plt.subplot(2,2,1)title設置子圖標題(與subplot結合使用）plt.title('origin image')axis是否顯示坐標尺plt.axis('off')subplots創建帶有多個子圖的窗口fig,axes=plt.subplots(2,2,figsize=(8,8))ravel為每個子圖設置變量ax0,ax1,ax2,ax3=axes.ravel()set_title設置子圖標題（與axes結合使用）ax0.set_title('first window')tight_layout自動調整子圖顯示布局plt.tight_layout()以上就是python數字圖像處理圖像的繪制詳解的詳細內容，更多關於python數字圖像處理繪制的資料請關注軟件開發網其它相關文章！
