ROS 筆記(05)— 發布者 Publisher 和訂閱者subscriber 的 Python 實現

編輯:Python

機器人是一種高度復雜的系統性實現,在機器人上可能集成各種傳感器(雷達、攝像頭、GPS…)以及運動控制實現,為了解耦合,在 ROS 中每一個功能點都是一個單獨的進程,每一個進程都是獨立運行的。

更確切的講,ROS 是進程(也稱為Nodes)的分布式框架。 因為這些進程甚至還可分布於不同主機,不同主機協同工作,從而分散計算壓力。不過隨之也有一個問題: 不同的進程是如何通信的?也即不同進程間如何實現數據交換的?在此我們就需要介紹一下 ROS 中的通信機制了。

ROS 中的基本通信機制主要有如下三種實現策略:

  • 話題通信(發布訂閱模式)
  • 服務通信(請求響應模式)
  • 參數服務器(參數共享模式)

話題通信是 ROS 中使用頻率最高的一種通信模式,話題通信是基於發布訂閱模式的,也即:一個節點發布消息,另一個節點訂閱該消息。話題通信的應用場景也極其廣泛,比如下面一個常見場景:

機器人在執行導航功能,使用的傳感器是激光雷達,機器人會采集激光雷達感知到的信息並計算,然後生成運動控制信息驅動機器人底盤運動。

在上述場景中,就不止一次使用到了話題通信。

  • 以激光雷達信息的采集處理為例,在 ROS 中有一個節點需要時時的發布當前雷達采集到的數據,導航模塊中也有節點會訂閱並解析雷達數據。
  • 再以運動消息的發布為例,導航模塊會根據傳感器采集的數據時時的計算出運動控制信息並發布給底盤,底盤也可以有一個節點訂閱運動信息並最終轉換成控制電機的脈沖信號。

以此類推,像雷達、攝像頭、GPS… 等等一些傳感器數據的采集,也都是使用了話題通信,換言之,話題通信適用於不斷更新的數據傳輸相關的應用場景。

1. 發布者 Publisher

1.1 話題模型

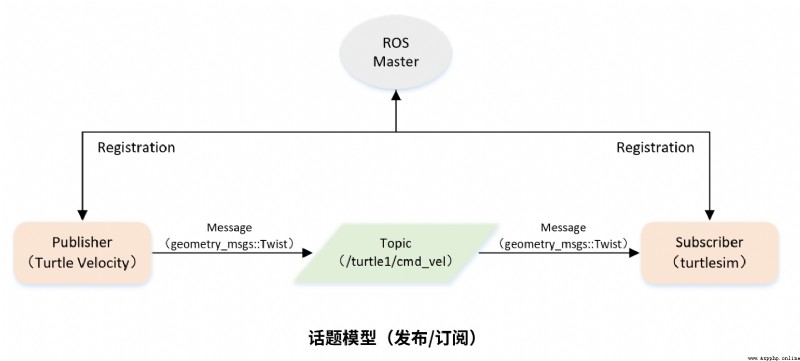

首先我們要實現下圖所示的話題模型,該模型如下圖所示,該模型中涉及到三個角色:

  • ROS Master (管理者)
  • Talker (發布者)
  • Listener (訂閱者)

ROS Master 負責保管 TalkerListener 注冊的信息,並匹配話題相同的 TalkerListener,幫助 TalkerListener 建立連接,連接建立後,Talker 可以發布消息,且發布的消息會被 Listener 訂閱。

其中,主題名稱節點為 /turtle1/cmd_vel ,發布者和訂閱者的消息類型為 geometry_msgs::Twist

1.2 創建功能包

src 目錄下創建功能包,包名為 topic_demo,依賴分別為 rospystd_msgsgeometry_msgs

[email protected]:~/project/ros/ros_demo/src$ catkin_create_pkg topic_demo rospy std_msgs geometry_msgs

輸出如下:

turtlesim Created file topic_demo/package.xml
Created file topic_demo/CMakeLists.txt
Created folder topic_demo/src
Successfully created files in /home/wohu/project/ros/ros_demo/src/topic_demo. Please adjust the values in package.xml.

1.3 創建發布者代碼

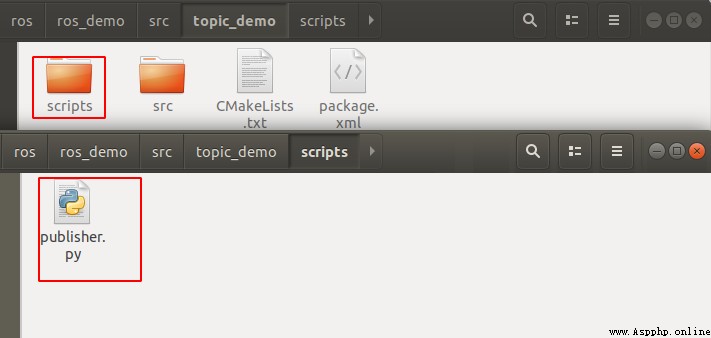

在功能包下面建立一個 scripts 文件夾,在 scripts 文件裡面建立一個 .py 文件。


publisher.py 代碼內容:

#!/usr/bin/env python
# -*- coding: utf-8 -*-
# 該例程將發布turtle1/cmd_vel話題,消息類型geometry_msgs::Twist
import rospy
from geometry_msgs.msg import Twist
def velocity_publisher():
# ROS節點初始化
rospy.init_node('velocity_publisher', anonymous=True)
# 創建一個Publisher,發布名為/turtle1/cmd_vel的topic,消息類型為geometry_msgs::Twist,隊列長度10
turtle_vel_pub = rospy.Publisher('/turtle1/cmd_vel', Twist, queue_size=10)
#設置循環的頻率
rate = rospy.Rate(10)
while not rospy.is_shutdown():
# 初始化geometry_msgs::Twist類型的消息
vel_msg = Twist()
vel_msg.linear.x = 0.5
vel_msg.angular.z = 0.2
# 發布消息
turtle_vel_pub.publish(vel_msg)
rospy.loginfo("Publsh turtle velocity command[%0.2f m/s, %0.2f rad/s]",
vel_msg.linear.x, vel_msg.angular.z)
# 按照循環頻率延時
rate.sleep()
if __name__ == '__main__':
try:
velocity_publisher()
except rospy.ROSInterruptException:
pass

1.4 修改 Python 代碼可執行權限

$ chmod +x publisher.py

1.5 運行發布者代碼

  • 執行 roscore 啟動 ROS 服務
$ roscore
  • 啟動小海龜仿真器
    我們再打開一個終端,執行如下命令
$ rosrun turtlesim turtlesim_node
  • 運行發布者代碼
$ rosrun topic_demo publisher.py

rosrun 後面跟著創建的包名 topic_demo 和發布者的文件 publisher.py

演示結果如下:

如果運行後報錯:

$ rosrun topic_demo publisher.py
[rosrun] Couldn't find executable named publisher.py below /home/wohu/project/ros/ros_demo/src/topic_demo [rosrun] Found the following, but they're either not files,
[rosrun] or not executable:
[rosrun] /home/wohu/project/ros/ros_demo/src/topic_demo/scripts/publisher.py
[email protected]:~/project/ros/ros_demo/src$

說明 publisher.py 文件權限沒有修改。

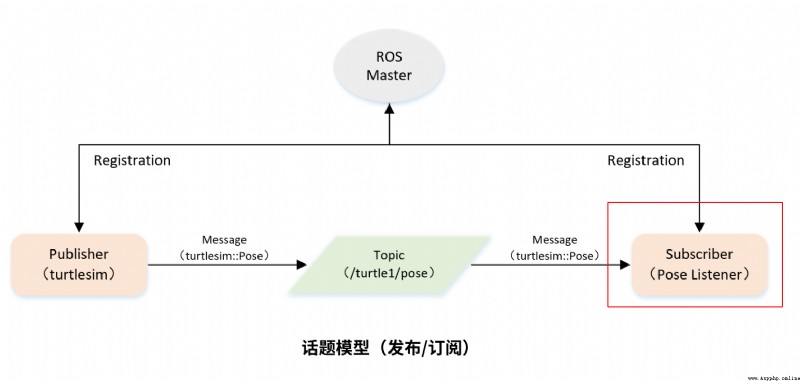

2. 訂閱者subscriber

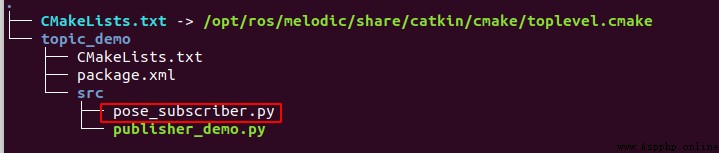

和前面一樣,在功能包 topic_demo 目錄的 src 目錄下存放訂閱者文件


訂閱者代碼實現

#!/usr/bin/env python
# -*- coding: utf-8 -*-
# 該例程將訂閱/turtle1/pose話題,消息類型turtlesim::Pose
import rospy
from turtlesim.msg import Pose
def poseCallback(msg):
rospy.loginfo("Turtle pose: x:%0.6f, y:%0.6f", msg.x, msg.y)
def pose_subscriber():
# ROS節點初始化
rospy.init_node('pose_subscriber', anonymous=True)
# 創建一個Subscriber,訂閱名為/turtle1/pose的topic,注冊回調函數poseCallback
rospy.Subscriber("/turtle1/pose", Pose, poseCallback)
# 循環等待回調函數
rospy.spin()
if __name__ == '__main__':
pose_subscriber()

依次分別打開 3 個終端執行下面命令:

$ roscore
$ rosrun turtlesim turtlesim_node
$ rosrun turtlesim turtle_teleop_key

通過下面命令啟動訂閱者

$ rosrun topic_demo pose_subscriber.py

通過上、下、左、右 控制海龜移動,然後就可以看到 pose_subscriber.py 腳本輸出海龜的位置信息了。

3. 其它

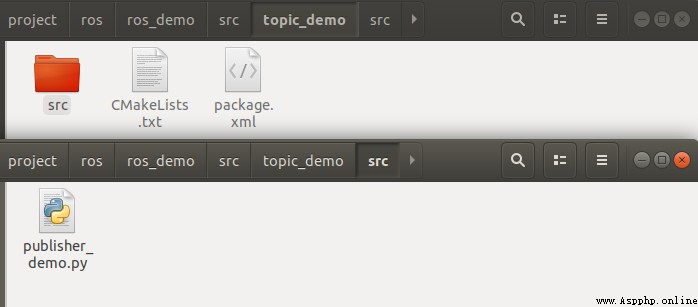

經過測試驗證,publisher.py 代碼也可以放在 src 目錄下


更改腳本名稱後運行下面命令,也是可以運行起來的。

$ rosrun topic_demo publisher_demo.py
