在WebSphere Cast Iron中使用JSON(三) 設計基於JSON的REST API

簡介

WebSphere Cast Iron（後面簡稱為 Cast Iron）被廣泛用於遍及內部和外部應用程序的集成和遷移。過去，JSON  被普遍用作 REST API 的傳輸類型，因為與 XML 相比，它的格式是輕量級的。

在 Cast Iron 中，您可以創建和公開一個基於 JSON 的 API，這是一個以 JSON 格式接受請求並發送響應的整合流程。Cast Iron 使用了 XML 和XML 模式。Cast Iron 引入了兩個用來處理 JSON 數據的新活動：Read JSON 和 Write JSON。這些活動在整合流程的創建過程中非常有用，該整合流程代表 Cast Iron 中基於 JSON 的 API。本文將介紹如何創建一個作為 API 公開的整合流程，此 API 可接收和發出 JSON 數據。

構建一個基於 JSON 的 API 在 Cast Iron 中添加兩個數字

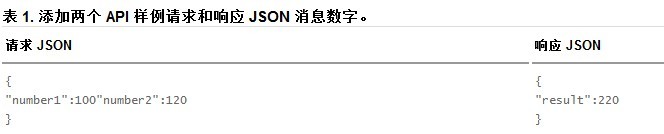

在此場景中，您將學習如何公開一個 REST API，它通過使用 Read JSON 和 Write JSON 活動接收帶有兩個數字的請求，並在 JSON 消息中發送輸入數字的總和作為響應。樣例請求和響應 JSON 消息如表 1 所示。

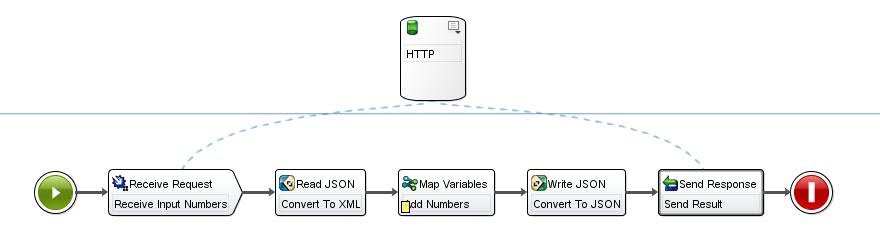

您必須構建整合流程來完成上述場景。該整合流程充當了一個基於 JSON 的 REST API，以便將兩個數字添加到外部世界，如圖 1 所示。

圖 1. 添加兩個數字 - API 整合流程設計

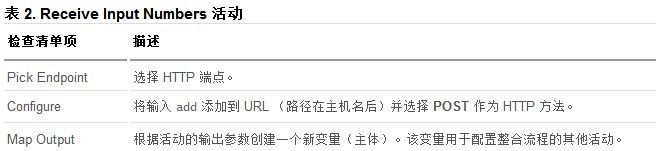

Receive Input Numbers（Receive 請求）接收包含兩個需要添加的數字的 JSON 請求。表 2 展示了完成 Receive Input Numbers 活動的檢查清單的步驟。

Convert to XML 活動 (Read JSON) 將 JSON 格式數據轉換成 XML：

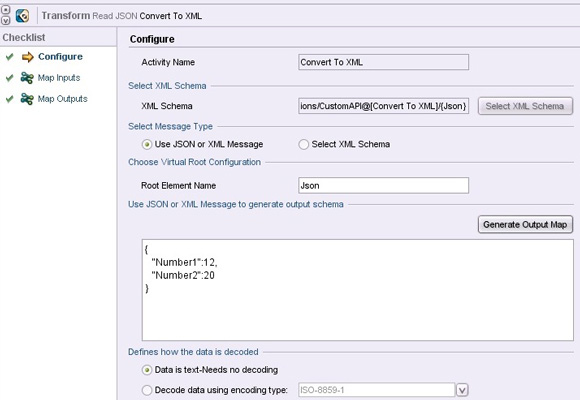

通過完成下列步驟來配置 Read JSON。您必須使用 JSON 消息來配置 JSON 活動。從 Configure 窗口中選擇 Use JSON or XML Message 選項作為消息類型，如圖 2 所示。

圖 2. 配置 Convert to XML 活動

查看本欄目

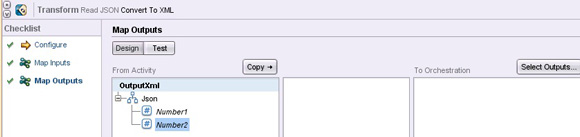

將請求 JSON 消息復制到文本區，如表 1 所示，然後單擊 Generate Output Map。這會生成 Read JSON  輸出參數，可在 Map Outputs 窗口查看這些參數，如圖 3 所示。在圖 3 中，對於給定的請求 JSON 消息，已經生成了各自的 XML 模式並根據 Map Output 進行填充，這使得數據（將要添加的）的映射和處理變得非常容易。

圖 3. Convert to XML Activity Map Input

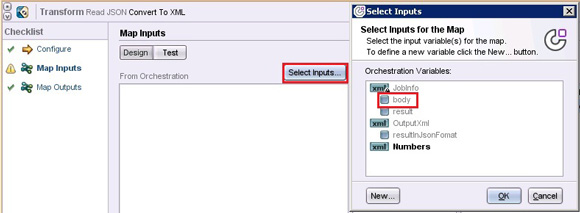

從 Checklist 面板中選擇 Map Inputs。單擊 Select Inputs 按鈕，然後選擇 body  作為輸入變量，如圖 4 所示。單擊 Ok。

圖 4. Convert to XML Map Input - 選擇輸入

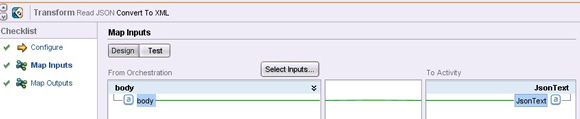

在選擇輸入變量之後，將輸入變量映射到 jsonText，如圖 5 所示。

圖 5. Convert to XML Map Inputs  - 映射

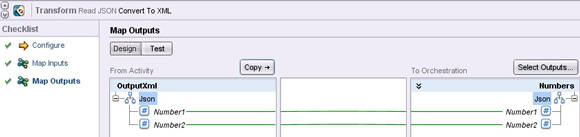

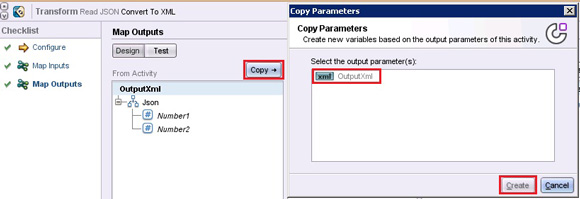

從 Checklist 中選擇 Map Outputs。單擊 Copy，然後選擇映射輸出參數，以便根據該活動的輸出參數創建一個新變量。將創建的變量重命名為 Numbers，如圖 6 所示。在圖 7 的右上面板中，Numbers 以藍色高亮顯示。

圖 6. Convert to XML Map Outputs – 創建輸出變量

圖 7 顯示執行必要映射後的 Outputs 窗口。

圖 7. Convert to XML Map Outputs – 映射

查看本欄目

使用映射變量添加數字和映射：

將 Map Variable 活動從 Transforms 拖放到工作流面板中。單擊 Select  Inputs 來選擇變量 Numbers，該變量已在 Convert to XML Map Outputs (Read JSON)  中創建。現在，我們擁有了要添加的值。

創建類型為 “Decimal” 的變量結果。需要使用這個變量來保存 Add 函數的結果。

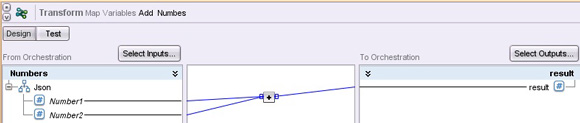

拖放 Add 函數。將 Number1 和 Number2 映射到  Add 函數，然後將 Add 函數的結果映射到 result 變量（參見圖 8），該變量是在步驟 b 中創建的。

圖 8. 添加兩個數字

現在，添加和配置 JSON 活動 (Write JSON)：

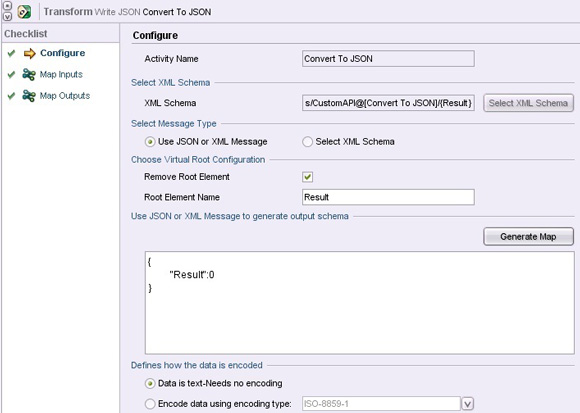

通過完成下列步驟配置 Write JSON 活動。當使用 JSON 消息來配置 JSON 活動時，從 Configure 窗口中選擇 Use JSON or XML Message 選項作為消息類型。將 JSON 或 XML 消息復制到文本區並單擊 Generate Map，如圖 9 所示。此時將會生成 Write JSON 輸入參數，可在 Map Input 區域查看該參數，如圖 10 所示。

圖 9. 配置 Convert to JSON Activity

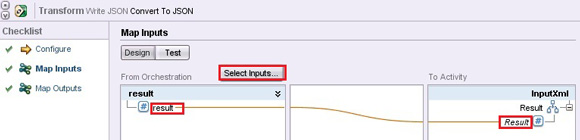

在 Checklist 窗格中單擊 Map Inputs，然後單擊 Select Inputs 按鈕選擇輸入變量 result。將 result 映射到 Result XML 變量，如圖 10 所示。

圖 10. Convert to JSON Map Inputs

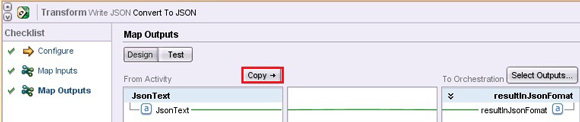

單擊 Map Outputs 並復制 JSON 文本創建一個新變量 resultInJsonFormat，如圖 11 所示。您可以將結果發送回來，或者可以使用 “resultInJsonFormat” 配置下一個活動。

圖 11. Convert to JSON Map Outputs

Send Result 活動 (HTTP Send Reply) 以 JSON 格式發送結果摘要。表 3 中的檢查清單表明您應該將 resultInJsonFormat 映射到主體。

查看本欄目

測試 API

要測試 API，請完成下列步驟：

單擊 Project 選項卡，右鍵單擊 Orchestration name，然後單擊 Start Orchestration，如圖 12 所示。

圖 12. Start CustomAPI 整合流程

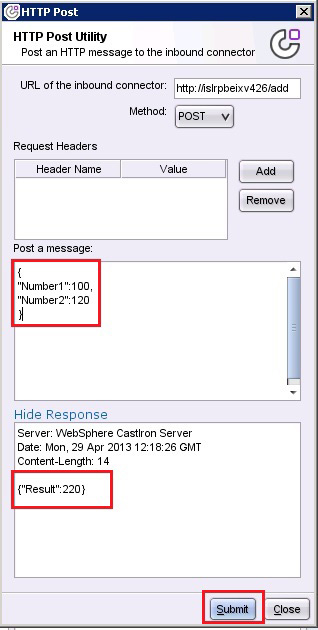

單擊 Tools 菜單並選擇 HTTP Post Utility 來調用 API。HTTP Post 窗口將會出現。將您的請求 JSON 消息（如 表 1 所示）粘貼到文本框 Post a message 中。在 HTTP Receive Request Activity 中輸入配置的 URL，然後選擇方法 POST。單擊 Submit 按鈕發布請求，如圖 13 所示。

圖 13. HTTP Post Utility

等待服務器響應。當您獲得該響應時，可以在 HTTP Post Utility 響應中看到輸出，如圖 13 所示。

結束語

在本系列第 3 部分中，您學習了如何使用 Read JSON 和 Write JSON 活動創建自定義的基於 JSON 的 API，並最終通過在 Appliance 或 Cast Iron Live 上部署它們向外部世界公開它們。您還按照 本系列文章 中的使用說明，學習了如何使用 XML 模式或樣例 JSON 消息來配置 Read JSON 和 Write JSON 活動。
