引言
WebSphere 應用服務的故障診斷一直是客戶最為關心的問題之一。為了對 WebSphere 應用 服務器進行快速的問題診斷， IBM 提供了廣泛的支持，包括幫助客戶進行快速的數據采集，指 導客戶進行數據分析以及提供大量的參考手冊和技術文檔等，這些努力大大減輕了問題診斷的 工作量。然而，問題的解決最終還是要依賴於用戶對具體問題的分析。這就像是醫生給病人看 病，任何先進的醫療器械和理論知識都代替不了醫生的診斷，為了給病人治病，醫生不僅要有 扎實的理論基礎，還要有豐富的實踐經驗，對 WebSphere 應用服務器進行問題診斷也是一樣。 那麼怎樣才能獲得故障診斷相關的經驗呢？ 在實踐中學習當然是我們獲得經驗的最佳途徑，但 僅僅依靠在工作中解決實際問題來獲得經驗將是一個漫長的過程，並且通常都需要付出一定的 代價。與之相比，另一種主動的方式 – 實驗 – 要劃算的多，通過實驗的方式獲得經驗不僅 可以幫助我們在問題發生時進行快速的診斷，而且還有可能因為這些已有的經驗避免一些問題 的發生。本文將介紹一種進行問題診斷的實驗工具 – Problem Diagnostics Lab Toolkit （http://www.alphaworks.ibm.com/tech/pdtk）， 它可以幫我們快速重現問題，並且為問題 的定位和診斷提供指導。
什麼是 Problem Diagnostics Lab Toolkit ？
Problem Diagnostics Lab Toolkit (PDLT) 是一個安裝在 WebSphere Application Server 上的企業應用程序，與普通的應用程序相比，它的特點是可以動態的修改需要運行 Java 代碼 ，這些 Java 代碼是通過應用程序寫到 jsp 中的，所以當用戶在浏覽器中修改相應的代碼以後 ，不需要重起應用程序，就能立即執行新的代碼。包含 Java 代碼的 jsp 可以通過 "動作面板 " 中的按鈕來調用的 , 這樣無論是修改還是運行 Java 代碼都非常的方便。監控模塊可以幫助 我們察看系統當前的狀態，包括線程狀態、內存和 CPU 使用情況，以及不同請求的響應時間等 。 PDLT 還包含一個內置的壓力引擎，當我們需要重現一些在壓力條件下才能重現的問題時， 可以設置模擬的客戶端的個數、每個客戶端的請求數以及兩次請求之間的時間間隔。下圖展示 了 PDLT 的主要功能模塊：
圖 1. PDLT 的功能模塊
管理模塊： 主要負責實驗案例的管理和維護。
代碼編輯器： 動態修改 Java 代碼，修改後的 Java 代碼可以立即被執行，而不需要重新 部署應用程序。
監視模塊： 監視應用程序的運行狀態，比如內存、CPU、線程和平均響應時間等。
壓力引擎： 模擬多客戶端對 Java 代碼（JSP) 進行訪問。
案例庫： 存放的案例。
Problem Diagnostics Lab Toolkit 的安裝
PDLT 是一個的企業應用程序，用戶需要將其部署在 WebSphere 的單 Server 環境中，部署 過程中只需要接受默認的配置即可，不需要配置額外的資源和環境變量。
具體安裝步驟如下：
1) 從 http://www.alphaworks.ibm.com/tech/pdtk/download 下載 PDLT。
2) 啟動 WAS，並打開 admin console 。
3) 選擇“應用程序”->“安裝新的應用程序”。
4) 選擇壓縮包中的 ear 文件。
5) 全部使用默認選項安裝該 ear 。
安裝完成後，用戶可以通過浏覽器訪問 http://hostname:port/LabToolkit，其界面如下圖 所示

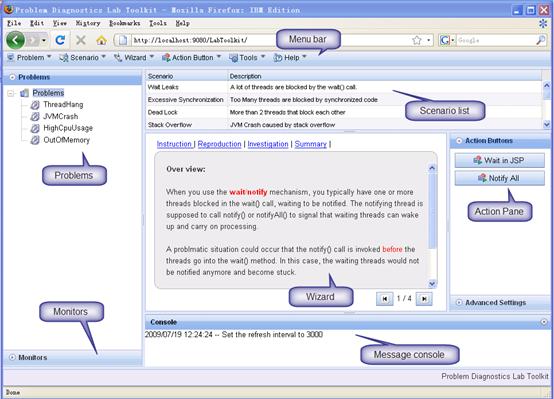

圖 2. PDLT 的界面
問題 (Problem): 是對實驗場景的分類，每一類問題可以通過多個場景來進行重現。
場景 (Scenario): 用於重現問題的實驗場景，每一個場景包含一個向導和一個動作面板。
向導（Wizard): 指導用戶完成場景中的步驟。
動作面板 (Action Pane): 包括一系列動作按鈕，每個動作按鈕對應後台的一個 jsp 文件 ，用戶可以執行或者修改這個 jsp 文件中的代碼。
監視器 (Monitor): 用戶監控系統的狀態。
消息面板 (Message Console): 用於顯示運行過程中的日志消息。
Problem Diagnostics Lab Toolkit 的使用
了解試驗場景
每一個試驗場景代表一種可能發生問題的情況，用戶首先選擇一個問題類別，然後在該類別 中選擇一個試驗場景，這裡我們以死鎖問題為例，選擇 “ThreadHang" --> "DeadLock"，
這時我們可以看到這個實驗場景的向導（圖 3）和動作面板（右側），向導主要分為四個步 驟 :
簡介 (Instruction): 主要介紹該場景所要重現的問題。
問題重現 (Reproduction)：介紹重現該場景的步驟和注意事項。
分析問題 (Investigation): 指導用戶進行問題診斷。
總結 (Summary): 問題總結。
通過鼠標右鍵彈出的上下文菜單，用戶可以增加或者刪除向導的步驟或者對向導中的內容進 行修改。

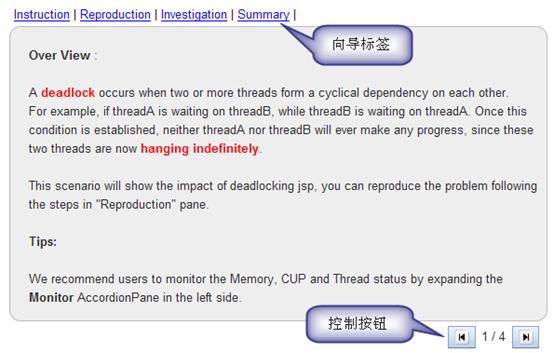

圖 3. 向導部分

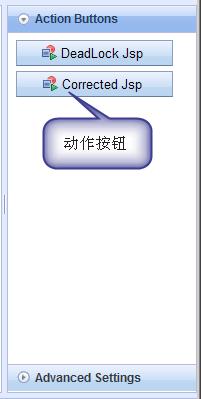

圖 4. 動作面板
查看代碼
"Dead Lock" 的動作面板中有兩個動作按鈕，"DeadLock Jsp" 按鈕和 "Correct Jsp"。
用鼠標右鍵單擊 "DeadLock Jsp" 按鈕，在快捷菜單中選擇 "Edit Action Button" ，在彈 出的 Java 編輯器中我們可以查看或者編輯這個按鈕所執行的 Java 代碼，其代碼如下：
清單 1.“DeadLock Jsp” 按鈕執行的 Java 代碼
synchronized (lock1) { // lock1 is defined in the "Methods and Static Variables" tab
Thread.sleep(5000);
ThreadMonitor.registerThreadStatus("blocked");
//It will be blocked here if the thread can not get the lock2
synchronized (lock2) {
ThreadMonitor.registerThreadStatus("running");
//It will continue to run if the thread can get the lock2
}
}
synchronized (lock2) { // lock2 is defined in the "Methods and Static Variables" tab
Thread.sleep(5000);
ThreadMonitor.registerThreadStatus("blocked");
//It will be blocked here if the thread can not get the lock1
synchronized (lock1) {
ThreadMonitor.registerThreadStatus("running");
//It will continue to run if the thread can get the lock1
}
}
圖 5. 代碼編輯器
這段代碼主要完成如下操作：
獲取一個全局鎖 locker1
（Sleep(5000))
獲取一個全局鎖 locker2
釋放全局鎖 locker2
釋放全局鎖 locker1
獲取一個全局鎖 locker2
（Sleep(5000))
獲取一個全局鎖 locker1
釋放全局鎖 locker1
釋放全局鎖 locker2
這段代碼在單線程運行時可以很順利的執行，但在多線程並發條件下卻很容易發生死鎖：當 兩個不同的線程分別執行到第 2 步和第 6 步之前時 , 其中的一個線程已經占用了 locker1, 它需要等待 locker2, 而另一個線程則剛好相反。 因此如果我們模擬多用戶並發執行這段代碼 ，就能夠重現死鎖問題。
模擬多用戶並發
PDLT 內置了壓力引擎，可以方便的模擬多用戶並發調用的場景，如下圖所示，展開動作面 板下方的 Advanced Settings"面板，可以設置模擬客戶端的個數，發送請求總數以及請求之間 的間隔時間。這裡我們將用戶數設置為 2。返回動作面板並單擊"DeadLock Jsp" 按鈕，壓力引 擎會同時發送 2 個請求來調用"DeadLock Jsp" 按鈕所對應 jsp，從而運行上面我們所編輯的 代碼。

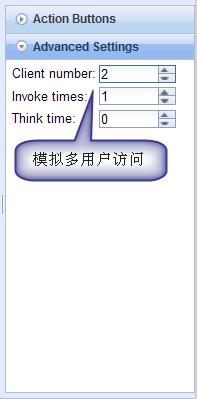

圖 6. 設置壓力引擎
監控線程運行情況
展開“Monitors”面板，可以看到 3 個 tab 頁， 分別用來監控線程信息、內存和 cpu 使 用情況以及請求的平均響應時間。 這裡我們主要關心線程的運行情況，從線程信息頁我們可以 看到剛剛運行的兩個新的線程都處於“block”狀態，並且這種狀態會一直持續下去。 這就是 死鎖，它不但導致發生死鎖的兩個線程無法正常結束，這兩個線程所占用的資源還會影響到更 多的線程， 當線程總數超過 Web Container 線程池的最大線程數時，則所有的請求都會被拒 絕。

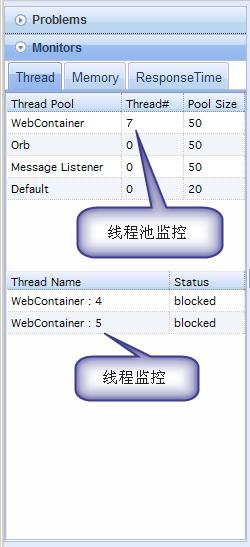

圖 7. 監控運行情況
察看正確代碼
用鼠標右鍵單擊 "Correct Jsp" 按鈕，在快捷菜單中選擇 "Edit Action Button"，在彈出 的 Java 編輯器中我們可以查看或者編輯這個按鈕所執行的 Java 代碼，其代碼如下：
清單 2.“Correct Jsp” 按鈕執行的 Java 代碼
synchronized (lock1) { // lock1 is defined in the "Methods and Static Variables" tab
Thread.sleep(5000);
ThreadMonitor.registerThreadStatus("blocked");
synchronized (lock2) {
ThreadMonitor.registerThreadStatus("running");
}
}
synchronized (lock1) { // lock2 is defined in the "Methods and Static Variables" tab
Thread.sleep(5000);
ThreadMonitor.registerThreadStatus("blocked");
synchronized (lock2) {
ThreadMonitor.registerThreadStatus("running");
}
}
這段代碼主要完成如下操作：
獲取一個全局鎖 locker1
（Sleep(5000))
獲取一個全局鎖 locker2
釋放全局鎖 locker2
釋放全局鎖 locker1
獲取一個全局鎖 locker1
（Sleep(5000))
獲取一個全局鎖 locker2
釋放全局鎖 locker2
釋放全局鎖 locker1
與 “DeadLock Jsp” 相比，我們在這段代碼中僅僅調整了一下 locker1 和 locker2 的嵌 套順序，但當我們用兩個（或者更多）客戶端同時發出請求時，所有線程都能夠正常結束。
因此，在多線程環境下，一定要保證鎖的嵌套順序是一致的，這樣才能避免死鎖的發生。
結束語
除了死鎖問題之外，PDLT 還包含很多其他常見的典型問題，比如 Java 內存溢出、本地內 存溢出、CPU 使用率過高、連接洩漏等。 對於這些常見的錯誤，用戶最好在問題發生之前就對 它進行了解，了解這些問題發生時系統的症狀，以及如何診斷和解決這類問題。這樣當真正的 問題到來的時候才能迅速做出判斷，從而減少由於系統中斷而帶來的損失。
