OCAP入門，第3部分: 構建OCAP RI

編輯：關於JAVA

本系列的第 1 部分和第 2 部分讓您從應用程序開發人員的角度初步認識 OpenCable Application Platform Reference Implementation (OCAP RI)。您學到了如何在 RI 平台上運行應用程序，以及如何為 RI 或其他 OCAP 設備創建新的應用程序。本文是最後一期，文中從平台的角度描述 OCAP RI，並展示如何從源文件構建 RI。通過本文對 OCAP RI 棧有了深入理解後，就可以優化或增強該平台，或者將它移植到自己選擇的硬件上。

RI 架構

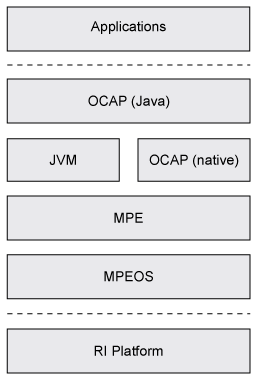

OCAP RI 使用圖 1 中顯示的架構：

圖 1. OCAP RI 架構

下面的信息對圖 1 作了說明：

OCAP 棧運行在 JVM 上，但是有些方法是用本地代碼實現的。相應地，圖 1 將 OCAP 棧的 Java 語言部分與 OCAP 棧的本地部分分開來。

JVM 運行 Connected Device Configuration (CDC)、Foundation Profile (FP)和 Personal Basis Profile (PBP)，第 1 部分對此作了描述。OCAP RI 的 JVM 使用一個開放源代碼項目 phoneME Advanced 的修改版。

OCAP 棧的本地實現和 JVM 本身被移植到一個獨立於平台的代碼層，即 Multimedia Platform Extensions (MPE)。

而 MPE 又調用 MPEOS 層的獨立於平台的代碼。MPEOS 需要移植到在 OCAP 棧上運行的設備。

RI 平台是一種虛擬設備或設備模擬器。RI 平台本身可以在 Windows 或 Linux 平台上構建和運行，形成一個設備模擬器。當使用基於 RI 平台的 MPEOS 實現時，可得到一個在桌面計算機上的設備模擬器上運行的實用 OCAP 棧。

接下來，我將展示如何在 Windows 上構建 OCAP RI。

工具

OCAP RI 必須在類 Linux 環境中構建。基本構建工具有：

make gcc

Java 編譯器

Ant

要在 Windows 上構建 OCAP RI，需要安裝 3 個包：

Cygwin

Java Development Kit (JDK)

Ant

Cygwin

第一步是安裝 Cygwin，它在 Windows 上提供一個類 Linux 環境。OCAP RI 項目提供了 Cygwin 的一個版本，它已經包括所有必需的附加包。正確安裝 Cygwin 的方式是下載並安裝它，然後根據 OCAP RI 文檔將一組必需的包安裝到 Cygwin。

首先下載 Cygwin 的定制版。它是一個 ZIP 文件，大約 64MB。下載後，將它解壓到硬盤上某個地方。這樣將得到一個 cygwin-minimal-20090611 目錄。打開該目錄，然後運行其中的 setup.exe 文件。

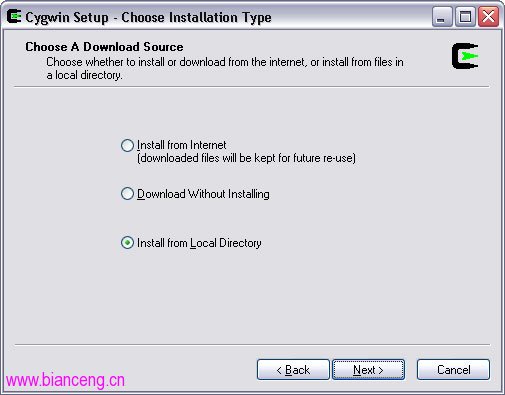

大部分情況下，可以接受安裝程序中的默認設置，但是有一個地方必須更改，那就是在 Choose A Download Source 屏幕上選擇 Install from Local Directory 選項，如圖 2 所示：

圖 2. 從本地目錄安裝 Cygwin

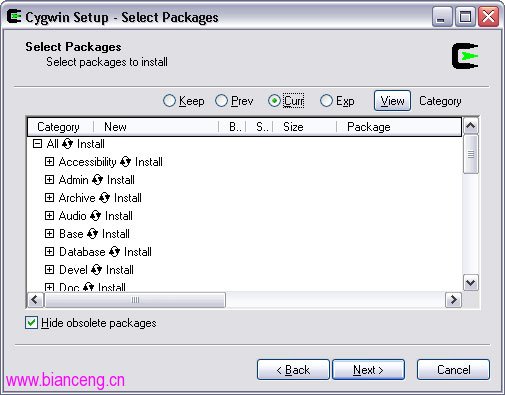

此外，必須告訴安裝程序安裝所有的包。在 Select Packages 屏幕，在 All 旁邊單擊鼠標，使之顯示 Install 而不是 Default，如圖 3 所示：

圖 3. 告訴安裝程序安裝包

JDK

接下來，需要一個 JDK。我使用 Sun(Oracle)工具包。首先下載安裝程序包。

JDK 提供 javac（Java 編譯器）、jar（用於創建 JAR 文件的工具）和其他工具。

運行安裝程序。可以接受大部分默認設置，但是強烈建議更改安裝目錄，默認目錄為 C:\Program Files。帶空格的路徑名稱可能使您和您的工具感到困惑，所以選擇一個更簡單的目錄。我選擇 C:\jdk1.6.0_18。

Ant

Ant 是一個高級的構建工具，特別適合構建 Java 代碼。OCAP RI 的構建系統由 Ant 和 make 混合而成。make 是隨 Cygwin 包一起安裝的，但是 Ant 需要單獨下載和安裝。

從 Ant 站點下載一個二進制安裝程序。將它解壓到一個位置。同樣，強烈建議選擇一個簡單的路徑（不包含空格），例如 C:\apache-ant-1.8.0。

雖然將 JDK 和 Ant 安裝在更少見的位置，例如 C:\Program Files 時，也可以構建 OCAP RI，但是那樣更麻煩一點。

獲得源文件

現在所有工具都已就緒，接下來通過選擇 Start > All Programs > Cygwin > Cygwin Bash Shell 打開一個 Cygwin 終端。然後就可以獲得 OCAP RI 源文件了。

與之前一樣，建議使用一個簡單的路徑。我將 OCAP RI 源文件放在 Cygwin 安裝目錄的根目錄下。這些源文件包含在一個 Subversion 庫中，可以使用 guest 憑證（用戶名和密碼都是 cruise）來訪問這些文件。在 Cygwin Shell 中使用下面的序列簽出（check out）代碼，並放入 Cygwin 安裝目錄的根目錄中：

$　cd　/ $　export　SVN_USER=cruise $　export　SVN_PASSWORD=cruise $　svn　checkout　-N　https://community.cablelabs.com/svn/OCAPRI

Subversion 可能顯示一條關於識別 CableLabs 服務器的消息，因為這可能是第一次訪問該機器。在此情況下，需要接受服務器的憑證，才能繼續。在看到 (R)eject, accept (t)emporarily or accept (p)ermanently? 提示時，輸入 p 作為響應：

Error　validating　server　certificate　for　'https://community.cablelabs.com:443': 　 -　The　certificate　is　not　issued　by　a　trusted　authority.　Use　the 　　 fingerprint　to　validate　the　certificate　manually! Certificate　information: 　 -　Hostname:　community.cablelabs.com 　 -　Valid:　from　Tue,　15　Dec　2009　00:00:00　GMT　until　Wed,　15　Dec　2010　23:59:59　GMT 　 -　Issuer:　www.verisign.com/CPS　Incorp.by　Ref.　LIABILITY　LTD.(c)97　VeriSign, 　　　　　　 VeriSign　International　Server　CA　-　Class　3, 　　　　　　 VeriSign,　Inc.,　VeriSign　Trust　Network 　 -　Fingerprint:　8a:02:31:2e:5d:3b:5b:6c:c8:70:85:e6:4d:8b:02:1f:93:1c:f3:cf (R)eject,　accept　(t)emporarily　or　accept　(p)ermanently?　p　 A　　OCAPRI/checkout_dev_env.sh A　　OCAPRI/README 　 U　　OCAPRI Checked　out　revision　7167. $

簽出的第一部分很快完成，並從 Subversion 庫獲得兩個文件。

接下來，運行腳本 checkout_dev_env.sh 獲取需要的其他源文件：

$　cd　OCAPRI $　./checkout_dev_env.sh　trunk

這個簽出步驟需要較長的時間，在我的計算機上大約是 90 分鐘。具體時間視計算機的速度、網絡連接的速度以及 CableLabs 服務器的狀態而定。

我收到了一些關於網絡超時的消息，並且沒有得到所有需要的文件。如果再次運行 checkout_dev_env.sh 腳本時沒有獲取任何文件，那麼可以確信已經得到了一組完整的源文件。

構建

構建需要兩步，每一步可通過一個構建命令完成。首先，需要構建 RI 平台本身，它是位於設備操作系統之上的最接近底層的一層，為 OCAP 棧提供支撐。第二步是構建 OCAP 實現。

設置環境變量

在構建任何東西之前，必須告訴構建系統從哪裡找到它需要的東西。構建系統依賴於一些環境變量來達到這個目的：

OCAPROOT 是最重要的變量。它指向 OCAP 實現的頂層目錄。

OCAPTC 是 OCAP Target Configuration，它是要運行 OCAP 實現的設備。

PLATFORMHOST 表明將執行構建的計算機的類型。

PLATFORMROOT 是 RI 平台的基本目錄。

幸運的是，已經有一個腳本 — trunk/setEnv — 可用於設置環境變量。setEnv 是之前運行的 checkout_dev_env.sh 腳本生成的。但是，在准備構建之前，需要編輯一下 setEnv：必須增加 JAVA_HOME 和 ANT_HOME 的定義。清單 1 中加粗的行是需要添加的行：

清單 1. 添加 JAVA_HOME 和 ANT_HOME 定義到 setEnv 中

export　PLATFORMROOT=C:/cygwin/OCAPRI/trunk/ri/RI_Platform export　OCAPROOT=C:/cygwin/OCAPRI/trunk/ri/ODLSrc/OCAP-1.0 export　RICOMMONROOT=C:/cygwin/OCAPRI/trunk/common export　OCAPHOST=Win32-Cygwin export　OCAPTC=CableLabs/simulator/Win32/debug export　PLATFORMHOST=Win32-Cygwin export　PLATFORMTC=Win32/debug export　TWB_TOOLROOT=C:/cygwin/OCAPRI/trunk/ri/RI_Platform export　JAVA_HOME=C:/jdk1.6.0_18　 export　ANT_HOME=C:/apache-ant-1.8.0 if　[　-z　"${PATH_UR}"　] then 　 export　PATH_UR=$PATH fi export　PATH=`cygpath　-u　${ANT_HOME}`/bin:`cygpath　-u　${JAVA_HOME}`/bin:${PATH_UR}

當然，對於您的計算機而言，這些路徑可能不同。

我增加了一些額外的代碼，用於 Windows 路徑與 Cygwin 路徑之間的轉換。但是，重點是必須定義 JAVA_HOME 和 ANT_HOME，並將它們添加到 PATH 中。

設置好 setEnv 後，運行它：

$　cd　trunk $　source　setEnv

運行 Ant 構建腳本

現在可以開始構建了。OCAP RI 包括一個 Ant 腳本，它可以構建任何東西，包括 RI 平台和 OCAP 實現。現在運行它：

$　cd　ri $　ant　build

在我的計算機上這大約需要 13 分鐘。完成後，便可以運行 OCAP RI：

$　cd　$PLATFORMROOT $　./runRI.sh　-tunetest　-setup

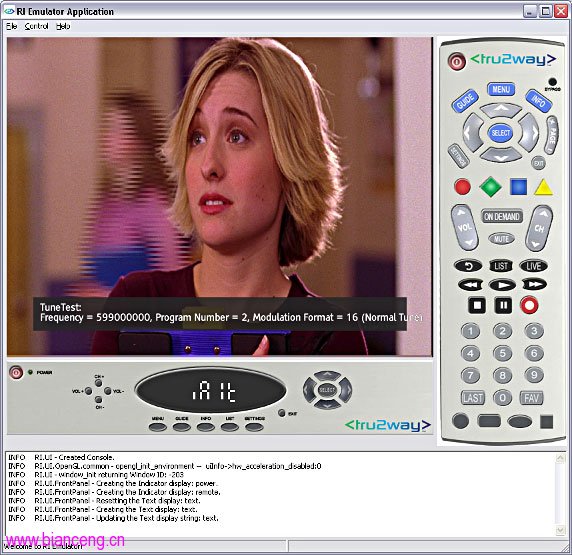

可能需要讓防火牆允許一些網絡連接，這樣在一分鐘內應該可以看到模擬的電視，如圖 4 所示：

圖 4. OCAP 中的 Smallville

構建系統如何發現目標

下面仔細分析構建系統用於幫助決定如何執行構建的那些環境變量。

PLATFORMHOST 是一個真正的路徑。構建系統在 $OCAPROOT/hostconfig/$PLATFORMHOST 中查找設置。這主要用於定義構建期間使用的工具。

構建系統使用 OCAPTC 查找配置信息和放置輸出文件。OCAPTC 也是一個路徑。構建系統通過在 $OCAPROOT/target/$OCAPTC 中進行查找，發現與目標配置相關的配置文件。它在 $OCAPROOT/gen/$OCAPTC 中創建中間構建文件，而將構建的最終結果放在 $OCAPROOT/bin/$OCAPTC 中。

OCAPTC 確定的最重要的一點是使用哪種 MPEOS 實現。例如，在 Windows OCAP RI 構建中，OCAPTC 是 CableLabs/simulator/Win32/debug。如果查看$OCAPROOT/target/CableLabs/simulator/Win32/debug/buildrules.properties，可以發現下面的定義：

build.mpeos.BUILDOS=RI_Win32　

這告訴構建系統構建 MPEOS 的 RI_Win32 實現，它是用 RI 平台實現的。可以在 $OCAPROOT/mpe/os/RI_Win32 中發現相應的源文件。

了解 $OCAPROOT 目錄

您已經理解了構建系統使用的一些位置，但是其他目錄呢？下面簡要描述了 $OCAPROOT 中一些重要的目錄：

apps 包含示例應用程序，包括 apps/qa 中的一套測試應用程序。

bin 包含構建的結果。構建結果放在 bin/$OCAPTC 中。

docs 是與 OCAP 平台相關的文檔和 API 參考的主目錄。

gen 包含中間構建文件。一般不需要進入這個目錄。

hostconfig 存放構建主機的配置文件。

java 包含 OCAP 棧的 Java 語言層的源代碼。

jni 存放 OCAP 棧的本地實現層的源代碼。

jvm 是存放 JVM 源文件的地方。這是 phoneME Advanced 項目經過修改的一個版本。
