OCAP入門，第2部分: 為OCAP RI編寫應用程序

本系列第 1 部分 向您介紹了 OpenCable Application Platform (OCAP) — 針對交互式有線電視應用程序的平台 — 和 OCAP Reference Implementation (RI)。您已經了解到，OCAP 的結構基於 3 個規范，這些規范是標准 Java ME 技術的一部分：

Connected Device Configuration (CDC) 描述一個 JVM 和一組基礎 APIs。

Foundation Profile (FP) 提供其他 APIs。

Personal Basis Profile (PBP) 規定圖形功能。

就 Java, Standard Edition (Java SE) 而言，CDC/FP/PBP 堆棧幾乎等同於 Java Development Kit (JDK) 1.4.2。但是，對此不要過於較真 — 這只是幫助您理解 CDC/FP/PBP 堆棧的一個比方。

在 第 1 部分 中，您運行了幾個與 RI 綁定的演示應用程序。在本文中，您將學習如何創建可以在 RI 和其他 OCAP 設備上運行的應用程序。您將首先使用命令行，然後使用 Eclipse 的 OCAP 插件。

交叉編譯

一般來說，OCAP 應用程序的構建是一個交叉編譯 示例，也就是說，您在一個平台上構建應用程序，但打算在另一個平台上運行它。就移動電話等小型平台而言，交叉編譯的概念很好理解。移動電話應用程序並不在移動電話本身上構建。通常，您使用一台桌面計算機（主機）來創建將在移動電話（目標）上運行的應用程序。類似地，您可以在桌面計算機上使用一個 Java SE 環境來構建將在 OCAP 平台上運行的應用程序。

這就是麻煩所在。您在 第 1 部分 中下載的 OCAP RI 也運行在您的桌面計算機上，但它的確是一個模擬器。OCAP RI 將您的計算機模擬為一個機頂盒。

不管怎樣，如果您構建一個 OCAP 應用程序，它應該能夠在任意 OCAP 平台上運行，不管是真正的機頂盒還是像 OCAP RI 這樣的模擬器。

在命令行上磨練性格

做父母的常常會告誡他們的孩子：任何令人不快的事情都有利於磨練性格。當您使用命令行工具來構建 OCAP 應用程序時，不要忘記這一點。您肯定會學到關於構建過程到底是如何工作的很多知識。即使您選擇使用 Eclipse 來構建 OCAP 應用程序（本文後面將介紹這方面的內容），在命令行上執行構建步驟將有助於您更深刻地理解 Eclipse 為您做了哪些工作。

構建 OCAP 實現的結構

術語說明

OCAP 代碼本身可以針對包括真實設備在內的各種平台構建。另外，您還可以構建在 RI 平台上運行的 OCAP 代碼，RI 平台是一個層，它在 Windows 或 Linux 桌面計算機上模擬 OCAP 設備。OCAP RI 包括 OCAP 實現和 RI 平台。

盡管您沒有下載 OCAP RI 的完整源代碼，但您在 第 1 部分 中安裝的二進制 OCAP RI 擁有類似的目錄結構。了解這個結構有利於您定位重要文件和目錄。

一個重要的位置就是 OCAPROOT，它是 OCAP 實現源代碼的根。它是一個相當復雜的樹的根，這個樹支持在不同的主機上、針對多個目標構建代碼。例如，您可以在一台 Linux 計算機上針對一種特定的機頂盒構建 OCAP 實現。或者，您也可以在 Windows 計算機上針對 OCAP RI 平台進行構建。

OCAPROOT 的實際值取決於 OCAP RI 二進制文件的安裝位置。如果使用默認安裝位置，這個值就是 /CableLabs/tru2way/ocap-ri/ocap。（盡管 Windows 通常使用反斜槓作為路徑分隔符，為保持統一，本文使用正斜槓作為路徑分隔符。）

當您構建 OCAP 實現時，結果存儲到 ${OCAPROOT}/bin 目錄中。具體來說，這些結果被放置到其名稱反映目標平台的子文件夾中。這個目標平台由 OCAPTC 表示，構建結果存儲在 ${OCAPROOT}/bin/${OCAPTC} 文件夾中。

例如，當您構建 Windows OCAP 堆棧時，OCAPTC 就是 CableLabs/simulator/Win32/debug。

在 OCAP 構建中發現需要的內容

OCAP 實現的一個成功構建將生成一些 Java 類文件和本地庫。為了構建 OCAP 應用程序，您真正需要關心的全部內容就是定義平台的類文件。

OCAP Java 平台被打包為兩個 JAR 文件：

${OCAPROOT}/bin/${OCAPTC}/env/cvm/lib/basis.jar 是 CDC/FP/PBP 堆棧。

${OCAPROOT}/bin/${OCAPTC}/env/sys/ocap-classes.jar 包含 OCAP 實現的所有 Java 類。

代碼中的幾行

使用這些 JAR 文件來創建 OCAP 應用程序之前，您需要一些源代碼以進行構建。將清單 1 中的代碼保存為 src/HelloOcap.java（或者 下載 它）：

清單 1. 一些要構建的源代碼

import　javax.tv.xlet.Xlet;
import　javax.tv.xlet.XletContext;
import　javax.tv.xlet.XletStateChangeException;

import　org.havi.ui.HScene;
import　org.havi.ui.HSceneFactory;

import　java.awt.*;
import　java.awt.event.*;

import　java.util.Vector;
import　java.util.Random;

public　class　HelloOCAP　implements　Xlet　{
　private　HScene　mScene;
　private　HelloOCAPUI　mContent;

　public　void　initXlet(XletContext　ctx)　throws　XletStateChangeException　{
　　System.out.println("HelloOCAP　initXlet");
　　HSceneFactory　factory　=　HSceneFactory.getInstance();
　　mScene　=　factory.getDefaultHScene();

　　mContent　=　new　HelloOCAPUI();
　　mContent.setVisible(true);

　　mScene.setLayout(new　BorderLayout());
　　mScene.add(mContent,　BorderLayout.CENTER);

　　Toolkit　toolkit　=　Toolkit.getDefaultToolkit();
　　Dimension　d　=　toolkit.getScreenSize();

　　mScene.setLocation(0,　0);
　　mScene.setSize(d.width,　d.height);
　　mScene.validate();
　}

　public　void　startXlet()　throws　XletStateChangeException　{
　　mScene.setVisible(true);
　}

　public　void　pauseXlet()　{
　}

　public　void　destroyXlet(boolean　forced)　throws　XletStateChangeException　{
　}
}

class　HelloOCAPUI　extends　Container　{
　private　boolean　mInitialized;
　private　Font　mFont;
　private　int　mX,　mY;

　public　HelloOCAPUI()　{
　　mInitialized　=　false;
　　mFont　=　null;
　　mX　=　mY　=　-1;
　}

　public　void　paint(Graphics　g)　{
　　String　s　=　"Hello,　OCAP!";

　　if　(mInitialized　==　false)　{
　　　mFont　=　new　Font("Serif",　Font.PLAIN,　96);
　　　int　w　=　getWidth();
　　　int　h　=　getHeight();
　　　FontMetrics　fm　=　g.getFontMetrics(mFont);
　　　int　sw　=　fm.stringWidth(s);
　　　int　sh　=　fm.getHeight();
　　　int　sd　=　fm.getDescent();
　　　mX　=　(w　-　sw)　/　2;
　　　mY　=　(h　+　sh)　/　2　-　sd;
　　　mInitialized　=　true;
　　}

　　g.setFont(mFont);
　　g.setColor(Color.blue);
　　g.drawString("Hello,　OCAP!",　mX,　mY);
　}
}

在清單 1 中，initXlet() 中的代碼使用一個名為 HelloOCAPUI 的助手類來為這個應用程序建立了一個顯示。HelloOCAPUI 主要處理將文本定位於屏幕中間的問題。

構建源代碼

您可以使用一個相當長的命令行來構建 HelloOcap.java，但是，如果您計劃經常執行這個操作，最好編寫一個腳本（在 Windows 中也稱為批文件）。

清單 2 是用於構建 HelloOCAPUI.java 源文件的腳本的一個示例。在 src 目錄級別上，將這個腳本保存為 build.bat。這個腳本的最後一行 — 包含 javac 的那一行 — 很長，為清晰起見，這裡將其分割為幾行：

清單 2. 一個構建腳本

@echo　off

set　JAVA_HOME=C:/Progra~1/Java/jdk1.6.0_16

set　OCAPROOT=/CableLabs/tru2way/ocap-ri/ocap　set　OCAPTC=CableLabs/simulator/Win32/debug

set　OCAP_ENV=%OCAPROOT%/bin/%OCAPTC%/env

if　not　exist　bin　mkdir　bin　

%JAVA_HOME%/bin/javac
　　-source　1.4
　　-target　1.4
　　-bootclasspath　%OCAP_ENV%/cvm/lib/btclasses.zip;
　　　　　　　　　　%OCAP_ENV%/cvm/lib/basis.jar;
　　　　　　　　　　%OCAP_ENV%/sys/ocap-classes.jar
　　src/*.java
　　-d　bin

如果您的 JDK 或 OCAP RI 位於不同的目錄中，則需要相應調整腳本。

安裝您的應用程序

下一步是說服 OCAP RI 來運行您的應用程序。為此，首先將您剛才創建的類文件復制到 OCA RI 目錄結構中。然後，在 src 目錄級別上，將清單 3 的內容保存為 bin/hostapps.properties，提供一個 hostapps.properties 文件：

清單 3. hostapps.properties

app.0.application_identifier=0x000000015205　app.0.application_control_code=AUTOSTART
app.0.visibility=VISIBLE
app.0.priority=220
app.0.base_directory=/syscwd/usr/HelloOCAP
app.0.application_name=HelloOCAP
app.0.initial_class_name=HelloOCAP

最後，在 src 目錄級別上，將清單 4 中的內容保存為一個腳本 install.bat，用於將類文件和 hostapps.properties 文件復制到 OCAP RI 中的一個文件夾中。

清單 4. install.bat

@echo　off

set　OCAPROOT=/CableLabs/tru2way/ocap-ri/ocap
set　OCAPTC=CableLabs/simulator/Win32/debug

set　OCAP_ENV=%OCAPROOT%/bin/%OCAPTC%/env

if　not　exist　%OCAP_ENV%/usr/HelloOCAP　mkdir　%OCAP_ENV%/usr/HelloOCAP

xcopy　/s　/y　bin/*　%OCAP_ENV%/usr/HelloOCAP

在清單 4 中，OCAP_ENV 等同於 hostapps.properties 中的 /syscwd。這個腳本所做的全部工作就是將文件復制到一個 usr 子目錄中。

最後一步

最後一步 — 也是很重要的一步 — 是將 OCAP RI 指向剛才創建的 hostapps.properties 文件。為此，編輯 mpeenv.ini 文件。還記得嗎， 第 1 部分 介紹過，mpeenv.ini 位於 $OCAPROOT/bin/$OCAPTC/env 中，如果您在安裝 OCAP RI 時使用默認路徑，則這個位置為 /CableLabs/tru2way/ocap-ri/ocap/bin/CableLabs/simulator/Win32/debug/env。

類路徑應該在這個文件的頂部附近定義。只需在前面添加 usr/HelloOCAP 目錄，如清單 5 所示。同樣，為了便於閱讀，那個很長的行在這裡被分割為幾行。

清單 5. 更改類路徑定義

VMOPT.0=-Djava.class.path=/syscwd/usr/HelloOCAP;
　　　　　　　　　　　　　/syscwd/sys/ocap-classes.jar;
　　　　　　　　　　　　　/syscwd/sys/ocap-rez.jar;
　　　　　　　　　　　　　/syscwd/sys/support.jar;
　　　　　　　　　　　　　/syscwd/qa/ocap-test.jar;
　　　　　　　　　　　　　/syscwd/qa/support-test.jar;
　　　　　　　　　　　　　/syscwd;
　　　　　　　　　　　　　/syscwd/usr;
　　　　　　　　　　　　　/syscwd/apps/eas　

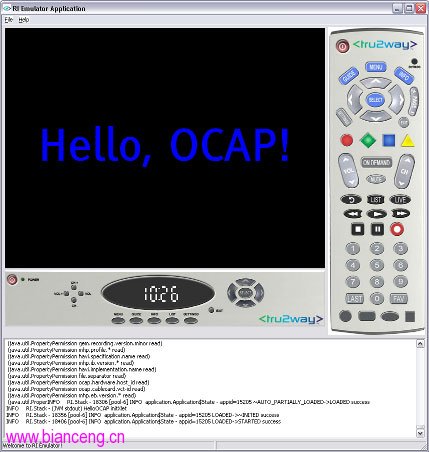

下次啟動 OCAP RI 時，您將看到應用程序代碼開始工作了，如圖 1 所示：

圖 1. Hello, OCAP!

使用 Eclipse 插件

並不是每個人都喜歡使用腳本和命令行。幸運的是，OCAP RI 項目提供了一個優秀的替代方案 — 一個 Eclipse 插件，它能夠處理大量繁瑣的細節問題，讓您集中精力編寫應用程序代碼。

OCAP RI 項目將這個插件稱為 <tru2way> Workbench (TWB)。要安裝 TWB，首先需要安裝 Eclipse，然後告知 Eclipse 到哪裡可以找到 TWB，最後告知 TWB 到哪裡可以找到 OCAP RI。

安裝和運行 Eclipse

要使用 TWB，建議使用 Eclipse 的一個特殊版本：Eclipse for Java Developers 3.4.2 Ganymede SR2。Eclipse 下載文件是一個 zip 文件（大約 85MB）。要安裝 Eclipse，只需解壓縮這個文件。我將其放置到 C:/eclipse 中。

運行 c:/eclipse/eclipse.exe，啟動 Eclipse。Eclipse 將詢問您要在哪裡放置一個工作空間，工作空間只是 Eclipse 用於保存設置和文件的位置。我選擇的是 c:/eclipse-workspace，但您可以選擇任意位置。

安裝 TWB

Eclipse 啟動並運行後，從菜單選擇 Help > Software Updates...。單擊 Available Software 選項卡。單擊 Add Site... 並輸入以下 URL：

http://ri.opencable.com/sdk/updates/eclipse.3.4.2/stable/latest/

單擊 OK 後，Eclipse 將詢問 OpenCable Web 站點，找到 TWB，並在列表中顯示它，如圖 2 所示。

圖 2. 添加 TWB

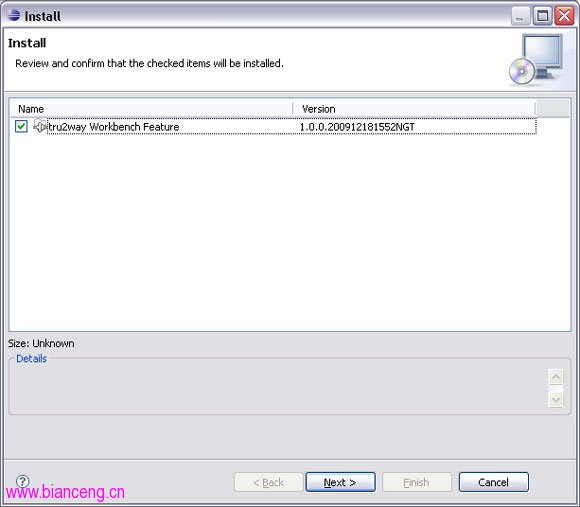

選中 tru2way Workbench Feature 並單擊 Install...。Eclipse 將等待一會兒，下載 TWB，然後請求您確認安裝（如圖 3 所示）：

圖 3. 確認 TWB 安裝

單擊 Next >。查看許可協議，選擇 I accept the terms of the license agreement，單擊 Finish。Eclipse 完成 TWB 安裝，並詢問是否希望重新啟動 Eclipse。這是個不錯的主意，因此單擊 Yes。

注冊 OCAP RI

您幾乎已經准備就緒，可以開始構建 OCAP 應用程序了。下一步是告知 Eclipse 關於 OCAP RI 位置的信息，以便可以使用它來運行應用程序。這個 OCAP RI 就是您在本系列的 第 1 部分 中下載並安裝的。Eclipse 將把應用程序安裝到 OCAP RI 中並為您啟動它。

從 Eclipse 菜單選擇 Window > Preferences。在左邊的列表中，選擇 RI Bundle Registry。單擊 New... 並選擇一個名為 RIBundleManifest.xml 的文件。

如果 OCAP RI 安裝到默認位置，則這個文件的路徑是 c:\CableLabs\tru2way\ocap-ri\twb_support\RIBundleManifest.xml。定位這個文件後，單擊 Open，然後單擊 OK。

恢復 mpeenv.ini

最後，如果您跟隨本文 第 1 部分 的操作，則需要撤銷對 mpeenv.ini 中的類路徑的更改。刪除 mpeenv.ini 中的類路徑定義前面的 /syscwd/usr/HelloOCAP。

創建一個新項目

最後，所有組件都已就緒，可以使用 Eclipse 創建一個新的 OCAP 應用程序了。

首先創建一個新項目。從 Eclipse 菜單選擇 File > New > Project...。現在打開 OCAP 項目並選擇 New OCAP Project。單擊 Next >。

輸入 HelloOCAP 作為 Project name。單擊 Next >，選擇 Hello World Template 並單擊 Finish。

Eclipse 將建立整個項目，其中包括一個 Xlet 類，名為 org.ocapproject.xlet.HelloWorld。您需要做的就是為 OCAP RI 進行設置。

創建一個服務配置

從 Eclipse 菜單選擇 Run > Package Services > Open Services Dialog...。在本質上，您將設置進入 hostapps.properties 文件的字段。

在左邊的列表中，選擇 Xlet Service Configurations 並單擊 new 圖標，如圖 4 所示。

圖 4. new 圖標

表 1 列示了匹配這個示例的值：

表 1. 創建一個服務配置

條目 值 Application Name HelloOCAP Application ID 0x5025 Organization ID 0x1 Control Code Autostart Visibility Visible Type Unbound Base Directory C:/eclipse-workspace/HelloOCAP/bin
注意，如果您為 Eclipse 工作空間選擇了不同的位置，那麼您可能會擁有不同的項目路徑。 Xlet Class org.ocapproject.xlet.HelloWorld

填充這些字段後，單擊 Apply，然後單擊 Package。

創建一個運行配置

最後一步是告知 Eclipse 您要使用剛才創建的服務配置（類似於一個 hostapps.properties 文件）。執行這個操作的方法稱為一個運行配置。

從 Eclipse 菜單選擇 Run > Run Configurations。選擇 OCAP Simulation 並單擊 new 圖標。

鍵入 Hello-1-run-configuration 作為 Name。單擊 Unbound Xlets，然後單擊 Add...。在下拉列表框中，選擇剛才創建的服務配置：HelloOCAP-service-configuration。

單擊 Apply，然後單擊 Run。OCAP RI 將彈出，稍等片刻，屏幕上將顯示一個簡單的 “Hello World!”。

要正確停止 OCAP RI，從 Eclipse 菜單選擇 TWB > Stop Emulator。

理解開發循環

要理解這個開發循環，可以在源代碼中進行一個更改，然後在 OCAP RI 上運行修改後的 Xlet。

在 Eclipse 歡迎屏幕內，單擊 workbench 圖標，如圖 5 所示：

圖 5. Eclipse 的 workbench 圖標

在 HelloOCAP 項目中，展開 src，然後展開 org.ocapproject.xlet。雙擊 HelloWorld.java，在源代碼編輯器中打開它。

對源代碼進行一些更改。（一個簡單的更改是修改 HELLOWORLD_STR 的定義。）保存文件，從 Eclipse 菜單選擇 Run > Run History > HelloOCAP-run-configuration。Eclipse 將負責重新構建這個項目，正確對其打包，並啟動 OCAP RI。您將立即看到您的更改。

使用調試器

Eclipse 支持設置斷點，逐步調試代碼，檢查變量，以及執行其他有用的操作。為此，您只需創建一個 debug 配置文件而不是一個 run 配置文件，它們的創建過程幾乎完全相同。

從 Eclipse 菜單選擇 Run > Debug Configurations。您將看到，運行配置已經在左邊的列表中創建。選擇 OCAP Simulation 並單擊 new 圖標。

鍵入 HelloOCAP-debug-configuration 作為 Name。單擊 Unbound Xlets，然後單擊 Add...。在下拉列表框中，選擇剛才創建的服務配置：HelloOCAP-service-configuration。

單擊 Apply，然後單擊 Close。

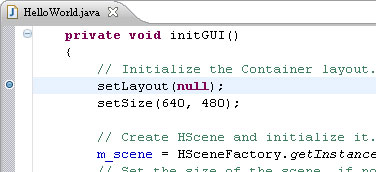

運行之前，在源代碼中創建一個斷點，以便您能夠看到運行中的調試。假設您想調試 HelloWorld 中的用戶界面創建。滾動代碼編輯器到達第 198 行，這是 initGUI() 方法的第 1 行。在文本區域左邊的深灰色槽中，雙擊創建一個斷點。這個斷點看起來就像一個藍色小圓圈，如圖 6 所示：

圖 6. 設置一個斷點

現在啟動調試器。再次選擇 Run > Debug Configurations，選擇 HelloOCAP-debug-configuration，然後單擊 Debug。OCAP RI 啟動，調試器命中您的斷點，Eclipse 詢問是否希望打開 Debugger 透視圖。選中 Remember my decision 並單擊 Yes。

調試器顯示所有正在運行的線程列表，您可以在這裡檢查變量，這裡也是可以逐步執行源代碼的另一個位置。使用工具欄中的圖標逐步執行代碼，進入代碼，或者繼續執行。

要了解關於如何使用 Eclipse 和調試器的更多信息，請參閱 Eclipse 文檔。

操作完成後，與前面一樣，使用 TWB > Stop Emulator 關閉 OCAP RI。

第 2 部分總結

本文介紹如何針對 OCAP 設備創建自己的應用程序，並使用 OCAP RI 在桌面計算機上運行這些應用程序。盡管可以通過命令行來完成這個任務，但有一個 Eclipse 插件可以簡化這個過程。使用 Eclipse，您還可以利用優秀的調試功能。

現在，您對 OCAP 的作用和實現您的想法所需的工具已有所了解。OCAP 在 CDC/FP/PBP 中的基礎表示您可以使用一個豐富的 API 調色板來構建您的應用程序。您可以繼續進行一些美妙的嘗試！請您繼續關注第 3 部分，以便深入研究 OCAP RI 源代碼。
