第 13 章 執行模式

這裡有三種基本的流程執行模式：對象，持久化和嵌入。 對於持久化和嵌入執行模式， 流程執行必 須在一個事務中執行。在那種情況， 流程執行必須放在一個環境的內部。 環境將用來綁定流程執行，更 新到一個應用事務的事務中。 環境可以被用來綁定，比如一個JDBC連接， JTA，BMT，Spring事務等等。

13.1. 對象執行模式

對象執行模式是使用流程虛擬機的最簡單形式。 這意味著通過客戶端API直接使用流程定義和執行對 象。 讓我們通過一個例子演示這個。 我們通過創建一個ClientProcessDefinition開始，看起來像這樣 ：

對象執行模式是使用流程虛擬機的最簡單形式。 這意味著通過客戶端API直接使用流程定義和執行對 象。 讓我們通過一個例子演示這個。 我們通過創建一個ClientProcessDefinition開始，看起來像這樣 ：

圖 13.1. 貸款流程

ClientProcessDefinition processDefinition = ProcessFactory.build("loan")
　 .activity("submit loan request").initial().behaviour(AutomaticActivity.class)
　　　 .transition().to("evaluate")
　 .activity("evaluate").behaviour(WaitState.class)
　　 　 .transition("approve").to("wire money")
　　　 .transition("reject").to("end")
　 .activity("wire money").behaviour(AutomaticActivity.class)
　　　 .transition().to ("archive")
　 .activity("archive").behaviour(WaitState.class)
　　　 .transition ().to("end")
　 .activity("end").behaviour(WaitState.class)
.done();

ProcessFactory是一個幫助類， 為構建一個表現為流程定義的對象圖提供方便。 AutomaticActivity 是一個通過活動， 沒有任何操作發生，WaitState會等到外部signal發生。 這兩個活動實現都會在後面 討論更深。

processDefinition對象作為一個工廠，為流程實例對象。 一個流程實例表現為流程定義的一個執行 。 更准確的說，流程實例是執行的主路徑。

ClientExecution execution = processDefinition.startProcessInstance();

一個流程實例自己也是一個Execution. 潛在的，一個執行可以擁有子執行 表現執行的同步路徑。

execution可以看做是一個狀態機， 在流程定義裡像描述一樣操作。啟動一個流程實例意思是 流程定 義的初始節點被執行。 因為這是一個自動活動，執行會執行到evaluate活動。 evaluate活動是一個等待 狀態。 當執行到達evaluate活動，startProcessInstance方法 會返回並等待一個外部signal使用signal 方法提供。 所以在startProcessInstance之後，我們可以證實 如果執行定位在evaluate活動。

assertEquals("evaluate", execution.getActivityName());

為了讓流程執行得更遠，我們提供一個外部觸發器使用 signal方法。執行的結果會被作為 signalName參數給與，像這樣：

execution.signal("approve");

WaitState活動實現會根據給出的signalName 選擇轉移。所以執行將首先執行自動活動wire money 然 後在進入等待狀態archive後 返回。

assertEquals("archive", execution.getActivityName());

當執行在archive活動等待時，默認的signal會讓它 選擇第一個未命名的轉移。

execution.signal();
assertEquals("end", execution.getActivityName());

流程執行在客戶端的線程中。 startProcessInstance方法只在到達evaluate活動時返回。 換句話說 ，ClientProcessDefinition.startProcessInstance和 ClientExecution.signal方法會一直堵塞直到 下 一個等待狀態的到來。

13.2. 持久化執行模式

流程虛擬機也包含hibernate映射來保存流程定義和執行 在任何數據庫中。一個特定的會話外觀叫做 ExecutionService 被提供給流程執行 在這樣一個持久化環境中。

兩個配置文件應該放在classpath下：一個環境配置文件 和一個hibernate.properties文件。 一個持 久化執行模式的基礎配置，在一個標准Java環境 看起來像這樣：

environment.cfg.xml：

<jbpm-configuration>

　 <process-engine-context>

　　　 <deployer-manager>
　　　　　 <assign-file-type>
　　　　　　　 <file extension=".jpdl.xml" type="jpdl" />
　　　　　 </assign-file-type>
　　　　 　 <parse-jpdl />
　　　　　 <check-process />
　　　　　 <check- problems />
　　　　　 <save />
　　　 </deployer-manager>

　　 　 <process-service />
　　　 <execution-service />
　　　 <management -service />

　　　 <command-service>
　　　　　 <retry-interceptor />
　　　　　 <environment-interceptor />
　　　　　 <standard- transaction-interceptor />
　　　 </command-service>

　　　 <hibernate-configuration>
　　　　　 <properties resource="hibernate.properties" />
　　　　　 <mapping resource="jbpm.pvm.typedefs.hbm.xml" />
　　　　　 <mapping resource="jbpm.pvm.wire.hbm.xml" />
　　　　　 <mapping resource="jbpm.pvm.definition.hbm.xml" />
　　　　　 <mapping resource="jbpm.pvm.execution.hbm.xml" />
　　　　　 <mapping resource="jbpm.pvm.variable.hbm.xml" />
　　　　　 <mapping resource="jbpm.pvm.job.hbm.xml" />
　　　　　 <mapping resource="jbpm.jpdl.hbm.xml" />
　　　　　 <cache-configuration resource="jbpm.pvm.cache.xml"
　　　　　　　 　　　　　　　　　　　　　　　　　　　 usage="nonstrict-read-write" />
　　　 </hibernate-configuration>

　　　 <hibernate-session-factory />

　 　　 <id-generator />
　　　 <types resource="jbpm.pvm.types.xml" />
　　 　 <job-executor auto-start="false" />

　 </process-engine- context>

　 <transaction-context>
　　　 <hibernate-session />
　　　 <transaction />
　　　 <pvm-db-session />
　　　 <job-db-session />
　　　 <message-session />
　 </transaction- context>

</jbpm-configuration>

下一個，hibernate.properties像這樣：

hibernate.properties：

hibernate.dialect　　　　　　　　　　　　　　　　　　　　　 org.hibernate.dialect.HSQLDialect
hibernate.connection.driver_class　　　　　 org.hsqldb.jdbcDriver
hibernate.connection.url　　　　　　　　　　　　　　 jdbc:hsqldb:mem:.
hibernate.connection.username　　　　　　　　　 sa
hibernate.connection.password
hibernate.hbm2ddl.auto　　　　　　　　　　　　　　　 　 create-drop
hibernate.cache.use_second_level_cache true
hibernate.cache.provider_class　　　　　　　　 org.hibernate.cache.HashtableCacheProvider
# hibernate.show_sql　　　　　　　　　　　　　 　　　　　　　 true
hibernate.format_sql　　　　　　　　　　　　　　　　　　 true
hibernate.use_sql_comments　　　　　　　　　　　　 true

然後你可以從環境工廠中像這樣獲得服務：

EnvironmentFactory environmentFactory = new PvmEnvironmentFactory ("environment.cfg.xml");

ProcessService processService = environmentFactory.get (ProcessService.class);
ExecutionService executionService = environmentFactory.get (ExecutionService.class);
ManagementService managementService = environmentFactory.get (ManagementService.class);

ProcessService的責任是管理流程定義資源。 在我們可以啟動一個流程執行之前， 流程定義需要被 發布到流程資源庫中。 流程定義可以使用不同的格式和不同的流程語言提供。 一個發布包含了流程定義 信息，從不同的源文件中，像一個ZIP文件， 一個XML文件或一個流程定義對象。 ProcessService.deploy方法會獲得一個發布 通過配置在配置文件裡的所有發布器。

在這個例子中，我們通過代碼方式為發布 提供一個流程定義。

ClientProcessDefinition processDefinition = ProcessFactory.build("loan")
　 .activity("submit loan request").initial().behaviour(AutomaticActivity.class)
　　　 .transition().to("evaluate")
　 .activity("evaluate").behaviour(WaitState.class)
　　 　 .transition("approve").to("wire money")
　　　 .transition("reject").to("end")
　 .activity("wire money").behaviour(AutomaticActivity.class)
　　　 .transition().to ("archive")
　 .activity("archive").behaviour(WaitState.class)
　　　 .transition ().to("end")
　 .activity("end").behaviour(WaitState.class)
.done();

Deployment deployment = new Deployment(processDefinition);
processService.deploy(deployment);

現在流程定義的一個版本保存到數據庫中。 check-version發布器會把版本1 分配給存儲的流程定義 。create-id發布器 會提取idloan：1 根據流程名稱和分配的版本。

再次發布流程會導致在數據庫中創建一個新流程定義。 但是一個增加的版本數會被分配。 出於版本 化的目的，如果有相同的名字， 流程定義就會相同。

推薦用戶為所有流程執行提供key的引用。 啟動一個新流程執行像這樣：

Execution execution = executionService.startExecution("loan:1", "request7836");

返回值是一個execution接口，防止關系的向導。 那是因為服務方法外面，事務和hibernate會話沒有 保證一直打開。 實際上，上面給出的默認的配置只保證 事務和會話在服務方法執行中是打開的。 所以 服務方法外的關系導航可能引起一個hibernate的 LazyInitializationException. 但是當前的活動名稱 還可以被驗證。

assertEquals("evaluate", execution.getActivityName());

生成可以被獲得的id也是非常重要的。 默認的id-generator會用來生成流程定義的id 給出的key來為 流程執行生成一個唯一id，像這樣：

assertEquals("loan:1/request7836", execution.getId());

那個id必須提供給外部觸發器 像這樣處理流程執行：

executionService.signalExecution("loan:1/request7836", "approve");

關於服務接口的更多信息，關於如何運行在持久化模式下， 可以在包 org.jbpm.pvm 的api doc找到 。

13.3. 嵌入執行模式

嵌入執行模式意味著路程的狀態保存在 一個用戶領域對象的字符串列中，比如一個loan.

public class Loan {

　 /** the loan process definition as a static resource */
　 private static final ClientProcessDefinition processDefinition = createLoanProcess ();

　 private static ClientProcessDefinition createLoanProcess() {
　　　 ClientProcessDefinition processDefinition = ProcessFactory.build("loan")
　　　　　 .activity("submit loan request").initial().behaviour(AutomaticActivity.class)
　　　　　 　　 .transition().to("evaluate")
　　　　　 .activity("evaluate").behaviour (WaitState.class)
　　　　　　　 .transition("approve").to("wire money")
　　　　　　 　 .transition("reject").to("end")
　　　　　 .activity("wire money").behaviour (AutomaticActivity.class)
　　　　　　　 .transition().to("archive")
　　　　　 .activity("archive").behaviour(WaitState.class)
　　　　　　　 .transition().to("end")
　　　　　 .activity("end").behaviour(WaitState.class)
　　　 .done();

　　　 return processDefinition;
　 }

　 /** exposes the process definition to the execution hibernate type */
　 private static ClientProcessDefinition getProcessDefinition() {
　　　 return processDefinition;
　 }


　 long dbid;
　 String customer;
　 double amount;
　 ClientExecution execution;

　 /** constructor for persistence */
　 protected Loan() {
　 }

　 public Loan (String customer, double amount) {
　　　 this.customer = customer;
　　　 this.amount = amount;
　　　 this.execution = processDefinition.startProcessInstance();
　 }

　 public void approve() {
　　　 execution.signal("approve");
　 }

　 public void reject() {
　　　 execution.signal("reject");
　 }

　 public void archiveComplete() {
　　　 execution.signal();
　 }

　 public String getState() {
　　　 return execution.getActivityName();
　 }

　 ...getters...
}

如果你暫時忽略加粗部分，你可以看到這是一個沒有任何奇異的POJO. 它只是一個bean，可以保存到 hibernate中。 粗體部分展示了類的實現部分，這與流程和執行相關。 流程定義或者執行都沒有暴露給 Loan類的用戶。

每個Loan對象對應一個loan流程實例。 Loan類的一些方法 對應外部觸發器， 這會在Loan對象的生命 周期被觸發。

接下來我們演示如何使用這個類，為了開始，我們需要一個

hibernate.cfg.xml：

<?xml version="1.0" encoding="utf-8"?>

<!DOCTYPE hibernate- configuration PUBLIC
　　　　　　　　　 "-//Hibernate/Hibernate Configuration DTD 3.0//EN"
　　　　　　　　　 "http://hibernate.sourceforge.net/hibernate-configuration- 3.0.dtd">

<hibernate-configuration>
　 <session-factory>

　 　　 <property name="hibernate.dialect">org.hibernate.dialect.HSQLDialect</property>
　　　 <property name="hibernate.connection.driver_class">org.hsqldb.jdbcDriver</property>
　　　 <property name="hibernate.connection.url">jdbc:hsqldb:mem:.</property>
　　　 <property name="hibernate.connection.username">sa</property>
　　　 <property name="hibernate.connection.password"></property>
　　　 <property name="hibernate.hbm2ddl.auto">create</property>
　　　 <property name="hibernate.show_sql">true"</property>
　　　 <property name="hibernate.format_sql">true"</property>
　　　 <property name="hibernate.use_sql_comments">true"</property>

　　　 <mapping resource="Loan.hbm.xml"/>

　 </session-factory>
</hibernate- configuration>

和一個

Loan.hbm.xml：

<?xml version="1.0"?<

<!DOCTYPE hibernate-mapping PUBLIC
　　　 　　　　　　 "-//Hibernate/Hibernate Mapping DTD 3.0//EN"
　　　　　　　　　 "http://hibernate.sourceforge.net/hibernate-mapping-3.0.dtd"<

<hibernate- mapping package="org.jbpm.pvm.api.db.embedded" default-access="field"<

　 <typedef name="execution" class="org.jbpm.pvm.internal.hibernate.ExecutionType" />

　 <class name="Loan" table="LOAN"<

　　　 <id name="dbid"<
　　　　　 <generator class="sequence"/>
　　　 </id<

　　　 <property name="execution" type="execution" />
　　　 <property name="customer" />
　　　 <property name="amount" />

　 </class<

</hibernate-mapping<

然後你可以在測試中像這樣使用Loan類

Configuration configuration = new Configuration();
configuration.configure ();
SessionFactory sessionFactory = configuration.buildSessionFactory();

// start a session/transaction
Session session = sessionFactory.openSession();
Transaction transaction = session.beginTransaction();

Loan loan = new Loan("john doe", 234.0);
session.save(loan);
assertEquals("evaluate", loan.getState());

// start a new session/transaction
transaction.commit();
session.close();
session = sessionFactory.openSession();
transaction = session.beginTransaction();

loan = (Loan) session.get(Loan.class, loan.getDbid());
assertEquals("evaluate", loan.getState ());
loan.approve();
assertEquals("archive", loan.getState());

// start a new session/transaction
transaction.commit();
session.close();

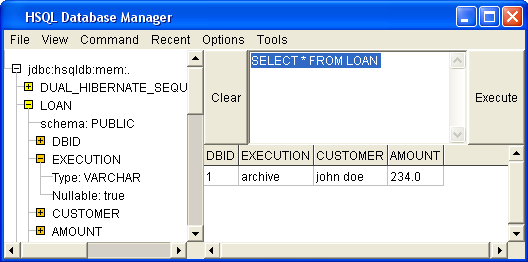

在執行這段代碼之後，這是在數據庫中的loan記錄：
