學習如何容易地把模型 - 視圖 - 控制器與基於 Eclipse 的應用程序集成在 一起
簡介： Eclipse SWT（標准部件工具包）提供了豐富的 API 集來實現定制部 件（widget）。在這篇文章中，作者簡要概括了 MVC（模型 - 視圖 - 控制器） 架構，以結構化查看器的形式解釋了 MVC 的當前實現，並介紹了一種使用定制 SWT 部件的實現。
什麼是 MVC？
MVC 架構（或設計模式）是圖形用戶界面（GUI）的設計樣式，由三部分構成 ：模型、視圖和控制器。MVC 把表示層從數據解耦出來，也把表示從數據的操作 解耦出來。
實現 MVC 架構與其他類型的應用程序有所不同。主要的區別來自如何放置和 實現業務邏輯或查看呈現邏輯。與典型的 Web 應用程序不同，在這類程序中， 程序員必須設計和實現所有 MVC 組件，而 Eclipse 提供的 API 可以替您做大 部分控制或呈現工作。所以，不能嚴格地把 Eclipse 的 MVC 實現與 Web 或其 他應用程序類型的 MVC 進行比較。
Eclipse JFace
Eclipse JFace 用內容提供者和標簽提供者實現 MVC 架構。JFace API 包裝 了標准（並非不重要的）部件，例如表和樹，並實現了結構化內容提供者和標簽 提供者。可以根據部件類型實現不同的內容提供者。面向列表的查看器會實現結 構化查看器，而內容則以結構化（列表的）方式映射到部件條目上。
基類叫做 Viewer，它是結構化查看器的一個擴展。查看器充當部件容器。內 容提供者以結構化的方式得到數據；類似地，標簽提供者獲得對應的標簽。 JFace 查看器實現檢索該數據，設置對應的關聯，並用數據集更新用戶界面（UI ）組件。它還執行選擇、過濾和排序。
如何實現 JFace
Eclipse View 和 Viewer 負責執行大部分 JFace 控制功能。Viewer 或者說 MVC 的視圖部分，也充當部件容器；這是表示組件。
Eclipse View 實例化 Viewer、內容提供者和標簽提供者，並充當模型，容 納值對象，並在 Viewer 中把它們設置為 inputElement。
要創建 View，請用 createPartControl() 方法實例化 Viewer。清單 1 實 例化一個默認的樹查看器；您也可以定制樹，並用樹對象作為參數，用構造函數 實例化樹查看器。
清單 1. ExampleView 的 CreatePartControl 方法
public class ExampleView extends ViewPart
{ ... public void createPartControl(Composite parent)
{ // define a grid layout
GridLayout layout = new GridLayout();
layout.numColumns = 1;
layout.marginHeight = 0;
layout.marginWidth = 0; l
ayout.horizontalSpacing = 0;
layout.verticalSpacing = 1;
parent.setLayout(layout);
// create widgets createActionBar (parent);
createTree(parent);
// add context menu and listeners
viewer.addDoubleClickListener(this); viewer.addSelectionChangedListener(openAction);
// register viewer so actions respond to selection getSite().setSelectionProvider (viewer);
hookContextMenu();
}
private void createTree (Composite parent)
{
viewer = new TreeViewer(parent, SWT.SINGLE | SWT.H_SCROLL | SWT.V_SCROLL | SWT.BORDER);
viewer.setContentProvider(new ExampleViewContentProvider()); viewer.setLabelProvider
(new ExampleViewLabelProvider());
viewer.setSorter(new ViewerSorter ());
viewer.setInput(ModelManager.getExampleModel ());
viewer.getControl().setLayoutData(new GridData (GridData.FILL_BOTH));
} ... }
在另一個獨立類中實現 ContentProvider，它是一個對象，用適合查看器類 型的接口向視圖提供數據。例如，您可以實現 IStructuredContentProvider 或 ITreeContentProvider 查看器。
請在 ContentProvider 代碼中實現以下一個方法，把 ContentProvider 與 Viewer 相關聯：
getElements(Object parent)
getChildren(Object element)
注意：JFace 框架將調用這些方法。
清單 2. 創建定制的 ContentProvider
public class ExampleViewContentprovide implements ITreeContentProvide {
MVC 架構通常包含多個視圖和一個數據源。目前在 Eclipse 平台上，只能把 一個視圖與一個模型相關聯。但是，也可以創建多個視圖，用適配器視圖訪問同 一數據。只要把 inputChanged() 方法包含在 ContentProvider 類中即可。只 要 Viewer 有新的輸入集，就會使用 inputChanged() 方法通知 ContentProvider。inputChanged() 方法接受 Viewer 作為輸入參數，所以多個 視圖可以使用一個 ContentProvider。
清單 3. 將 inputChanged 方法用於不同的查看器
/** * Register content provider with model. */
public void inputChanged(Viewer viewer, Object oldInput, Object newInput)
{
if (newInput != null)
{
this.viewer = viewer;
this.model = (ExampleDelegate)newInput; this.model.addModelListener(this);
}
}
與 Eclipse SWT 結合使用 MVC
在多數常見 GUI 應用程序中，創建布局來顯示請求的數據，或完成表單（例 如用戶界面）來添加或修改數據。圖 1 的示例應用程序演示了如何在定制表單 中，用只讀和可編寫模式顯示來自 XML 存儲的數據。它還解釋了每個組件相對 於 MVC 架構的角色。

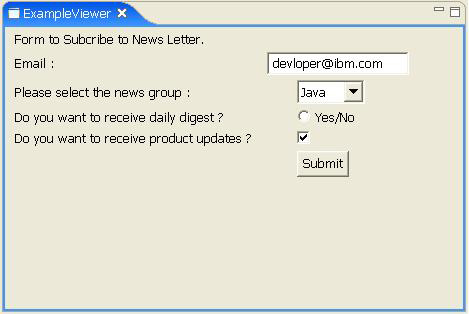

圖 1. 示例應用程序

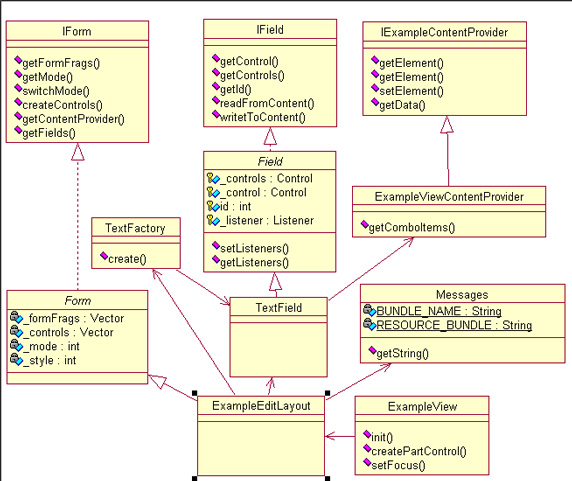

圖 2 顯示了應用程序的類圖，有助於更好地理解整體架構。
圖 2. 示例應用程序的類圖
創建控件
ExampleView 充當整個應用程序的容器。它將在 createPartControl 方法中 初始化應用程序。
清單 4. CreatePartControl 方法初始化布局
public void createPartControl(Composite parent) {
ExampleEditLayout _layout = new
ExampleEditLayout (parent,SWT.NONE,FieldMode.Read,new ExampleViewContentProvider());
}
創建表單和布局
基本布局類定義了不同的表單應用程序使用的全局方法和聲明。有些充當回 調機制的容器事件，也注冊到了這裡。
清單 5. 布局的 CreateControl 方法
public void createControls(int style) {
GridData gridData;
Text textFld, subjectFld;
Control toLabel, ccLabel, bccLabel;
Control fromDateTime;
Control control;
Button durationText;
Button submit;
GridLayout layout = new GridLayout (2, false);
layout.marginWidth = 0;
layout.marginHeight = 4;
setLayout(layout);
//Label
gridData = new GridData (GridData.HORIZONTAL_ALIGN_FILL
| GridData.VERTICAL_ALIGN_CENTER);
gridData.horizontalIndent = 10;
LabelFactory.create(this,
Messages.getString ("ExampleEditLayout.Title"), gridData); //$NON-NLS-1$
gridData = new GridData(GridData.HORIZONTAL_ALIGN_FILL
| GridData.VERTICAL_ALIGN_CENTER);
gridData.horizontalIndent = 40;
LabelFactory.create(this, "", gridData);
//Text
gridData = new GridData(GridData.HORIZONTAL_ALIGN_FILL
| GridData.VERTICAL_ALIGN_CENTER);
gridData.horizontalIndent = 10;
control = LabelFactory.create(this,
Messages.getString ("ExampleEditLayout.Email"), gridData); //$NON-NLS-1$
gridData = new GridData(GridData.HORIZONTAL_ALIGN_BEGINNING
| GridData.VERTICAL_ALIGN_CENTER);
gridData.horizontalIndent = 10;
control = TextFactory.create(this,
SWT.BORDER | SWT.V_SCROLL | SWT.WRAP, gridData, FieldMode.Edit); //$NON-NLS-1 $
addField(new TextField(control, ExampleViewContentProvider.FIRST_INDEX));
//Combo
gridData = new GridData(GridData.HORIZONTAL_ALIGN_FILL
| GridData.VERTICAL_ALIGN_CENTER);
gridData.horizontalIndent = 10;
LabelFactory.create(this,
Messages.getString ("ExampleEditLayout.Group"), gridData); //$NON-NLS-1$
gridData = new GridData(GridData.HORIZONTAL_ALIGN_BEGINNING
| GridData.VERTICAL_ALIGN_CENTER);
gridData.horizontalIndent = 40;
control = ComboFactory.create(this,
FieldMode.Edit, false, gridData); //$NON-NLS-1$
addField(new ComboField (control,
ExampleViewContentProvider.SECOND_INDEX));
...}
創建字段（視圖）
Field 是一個抽象類，它定義了包含各種用戶界面控件的方法，還有全局地 識別這些控件的相關 ID。每個用戶界面控件都是 Field 的子類，並向內容提供 者提供了讀寫能力。清單 6 用工廠模式，在 Layout 類中創建了 Field。
清單 6. 用 Field 類創建文本對象
public class TextField extends Field {
/**
* @param control
* @param id
*/
public TextField(Control control, int id) {
super(control, id);
}
/* Based on the ID of the widget, values retrieved from
* the content provider are set.
*/
public void readFromContent(IExampleContentProvider content) {
String newText = (String )content.getElement(getId ());
if (newText != null)
((Text ) _control).setText(newText);
}
/* Based on the ID of the widget, values retrieved from widget are
* sent back to the content provider.
*/
public void writeToContent (IExampleContentProvider content) {
String newText = ((Text )_control).getText();
content.setElement(getId(), newText);
}
}
簡化內容提供者（模型）
ExampleViewContentProvider充當模型偵聽器，後者擴展自 IStructuredContentProvider。它是 Eclipse API 的簡單實現，提供了用於檢 索數據的回調。每個請求數據的條目都基於視圖創建時在布局中為條目定義的惟 一 ID。
方法調用會返回與每個定義的全局 ID 關聯的數據。在 清單 7所示的內容提 供者中，可以使用適配器從 XML 文件或數據庫檢索數據。
清單 7. 在定制的 ContentProvider 中實現方法
public Object getElement(int iIndex) {
switch (iIndex) {
case FIRST_INDEX: return "[email protected]";
case SECOND_INDEX : return new Integer(1);
case FOURTH_INDEX : return new Boolean(true);
case THIRD_INDEX: return new Boolean(false);
case FIFTH_INDEX: return new Boolean(false);
}
return null;
}
創建了控件並初始化布局之後，表單會用控件 ID 要求內容提供者用數據填 充表單控件。
清單 8. 初始化布局並填充控件的表單
public Form (Composite parent, int style, FieldMode mode,
ExampleViewContentProvider content) {
super(parent, style);
_content = content;
_style = style;
setMode(mode);
init(style);
}
private void init(int style) {
createControls(style);
controlsCreated();
}
protected void controlsCreated() {
readFromContent();
}
結束語
Web 應用程序是 MVC 架構樣式的早期實現者。但是，隨著像 Eclipse 這樣 的簡單而強大的開發平台的到來，程序員可以輕易地用更短的時間和最小的復雜 程度，開發出更豐富的用戶界面。
