使用JBoss jBPM實現流程訪問和執行的授權

當今常見的BPM趨勢是集中化整個公司或公司內大部門的BPM執行。這意味著，單個BPM服務器（集群） 運行著整個公司的許多流程定義。這種方式的挑戰在於，雖然BPM引擎（包括jBPM）提供了對於任務訪問 的授權，但它們一般都不支持這些功能的授權：流程定義的查看和刪除，流程實例的啟動、結束、查看和 刪除等。在這篇文章中，我們將描述如何對jBPM引擎進行擴展 （基於jBPM 4.3）來實現這一功能。

整體實現方法

整個實現方式相當直接了當——對於每個流程定義引入一組可以授權的用戶/用戶組（類似任務定義） ，作用於定義、實例和給定流程的歷史。此外，我們還想對給定的用戶/用戶組支持多重授權級別——目 前我們打算引入2個角色：“starter”和“user”。這裡的“starter”是允許對流程定義/實例 /歷史進 行任何操作的角色，而“user”角色的權限僅限於查詢流程/歷史。

這種方式的實現需要對jBPM進行以下改造：

流程定義

給流程定義增加流程訪問權限

流程部署

擴展當前的流程部署器，增加流程授權定義的解析和流程訪問列表的生成

引入額外的類/數據庫表，存放每個流程定義的訪問權限

流程執行（Execution）

引入已授權命令（authorized command）——要求用戶經過授權才能執行的命令

修改現有的jBPM中我們期望基於當前用戶證書進行授權的部分。這包括啟動、結束和刪除流程實例， 以及刪除部署定義。

修改現有的jBPM查詢，考慮現有用戶的證書。這包括部署和流程定義查詢、流程實例查詢，以及歷史 流程實例、活動和細節的查詢。

除了以上更改，我們還想擴展流程實例查詢，好讓用戶可以通過指定某些流程變量的值來縮小查詢結 果。這種搜索的一個常見情況就是查詢“由我啟動的”流程。為 了確保這種查詢總是可用，我們更改了 啟動流程實例命令的實現，顯式地把當前用戶ID加到了流程變量值的集合中。

最後，為了支持多種用戶認證方法，我們實現了一個自定義的身份會話，它支持用程序來設置和訪問 當前用戶的證書。其目的在於，把用戶證書（ID和參與的組） 的獲得和jBPM運行時對這種信息的使用分 離開來。

我們的實現利用了非常強大和靈活的jBPM 4的配置機制，它讓我們可以：

通過擴展現有jBPM類，最小化了自定義代碼的數量，只實現我們擴展所需的額外功能

將我們的擴展實現成可以與jBPM 4類庫一起使用的單獨jar包，無需對現有庫進行任何改變。

在深入我們的實現細節之前，我們首先要討論一下我們大量使用的jBPM 4的配置。

jBPM 4的配置機制

jBPM的基礎是流程虛擬機（PVM），它建立在自定義的依賴注入實現之上。依賴注入由非常強大的、基 於XML的配置機制控制，這種機制用於創建標簽和預定義接口相關的特定實現之間的綁定 （binding）。

這種機制的核心是jbpm.wire.bindings.xml文件，它描述了jBPM PVM的主要組件，包括：

基本類型

對象及引用

環境引用

Hibernate綁定

會話

服 務

部署器

攔截器

等

該文件是jBPM分發包的一部分。如果用戶想增加自己的綁定（binding），他可以創建 jbpm.user.wire.bindings.xml描述 它們，而不用修改jbpm.wire.bindings.xml文件。

這兩個文件會被jBPM PVM在啟動時讀入並解析，為定義在jbpm.cfg.xml中的基礎PVM執行（execution ）配置而服務。jbpm.cfg.xml一般會包含 多個部分，描述了PVM執行的特定組件的配置。

jBPM PVM由一組提供PVM功能的服務組成。主要的PVM服務包括：

倉儲服務，提供一組查看和管理部署倉儲的方法

執行服務，提供一組查看和管理運行中流程執行（execution）的方 法。

管理服務，提供一組查看和管理工作（job）的方法

任務服務，提供一組查看和管理用戶任務（task）的方法。

歷史服務，提供一組訪問運行中和已完成流程執行的歷史信息的方法。

這組可用服務和實現這些服務的類（使用前面說的綁定）被配置成流程引擎的上下文。

服務執行被實現成一組命令（command），它們作為服務方法執行的一部分被調用。命令的實際執行由 命令服務控制。

命令服務在命令服務上下文中被配置成一組攔截器，實現橫切關注點，環繞（around）命令調用（命 令執行管線）。缺省的jBPM分發包在命令執行管線中 攜帶了以下攔截器：

重試（Retry）攔截器負責重試命令執行

環境（Environment）攔截器負責在必要時把jBPM上下文注入命 令執行中

事務（Transaction）攔截器負責介入命令調用的事務邊界劃分。

攔截器是將jBPM移植到不同環境以及引入其他橫切關注點的核心機制。

命令執行一般會利用環境，它也是可配置的。典型的環境組件有：

倉儲會話

DB會話

消息會話

定時器會話

歷史會話

郵件會話

可以添加其他會話來擴展PVM的功能。

最後，部署管理器配置允許指定一組部署器，它們依次執行，把業務流程部署到PVM。這種方法使得擴 展流程定義可以通過實現額外的部署步驟完成，無需覆蓋 jBPM分發包自帶的部署器。

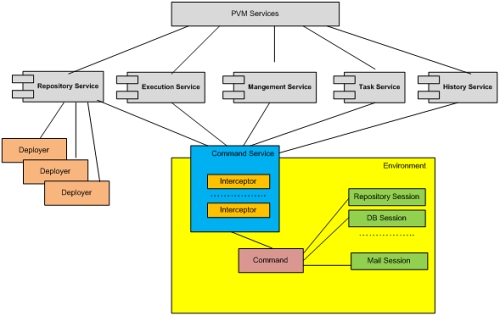

整個PVM的架構如圖1示：

圖 1 PVM架構

在流程定義中引入授權

我們在圖2中看到，可以給流程定義添加任意屬性。利用這種擴展選項，我們現在定義以下流程屬性， 描述授權策略：

starter-users，具有“starter”角色的用戶列表

starter-groups，具有 “starter”角色的組列表

user-users，具有“user”角色的用戶列表

user-groups，具 有“user”角色的組列表

每個屬性的值是逗號分隔的組/用戶id列表。

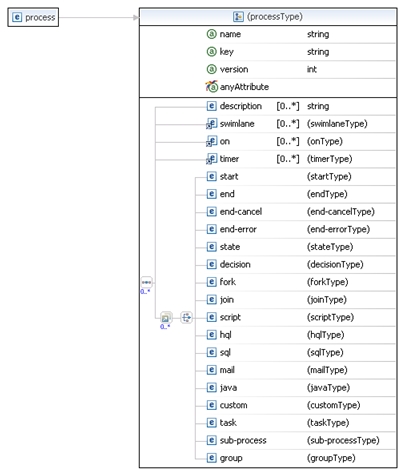

圖 2 流程定義模式

此外，我們還定義了一個特殊的用戶類型——“any”和兩個用戶組——“all”和“admin”。任何用 戶，不論其真實ID是什麼，都是“any”用 戶。任何組，不論其ID是什麼，也都是“all”。最後， “admin”組的成員被認為是任意組的成員。

流程授權定義由以下規則驅動：

如果user-users和user-groups都未被指定，則user-users=”all”

如果 starter-users和starte-groups都未被指定，則流程用戶被額外地分配“starter”角色。

按照這個規則，清單1中的流程可以被任何人啟動和使用。

<process　package="com.navteq.jbpm"
　　　 key="NO_AUTHORIZATION"
　　　 name="Test　Authorization　not　required"　　version="1"
　　　 xmlns="http://jbpm.org/4.0/jpdl">
<start　g="68,14,48,48"　name="start"　>
　 <transition　to="end"/>
</start>
<end　g="78,383,48,48"　name="end"/>
</process>

清單 1 沒有授權信息的流程定義

清單2的流程可以被mark或tomcat組中的任何人使用和啟動。

<process　package="com.navteq.jbpm"　　　key="AUTHORIZATION"　　　name="Test　 Authorization　Required"　version="1"　　　xmlns="http://jbpm.org/4.0/jpdl"　　　user- users="mark"　　　user-groups="tomcat">
<start　g="68,14,48,48"　name="start"　>
　 <transition　to="end"/>
</start>
<end　g="78,383,48,48"　name="end"/>
</process>

清單 2 具有用戶授權信息的流程定義

我們引入了一個新類——ACL，針對給定流程 （processDefinitionID，processDefinitionKey， DeploymentID），它包含一個單獨的訪問列表（用戶或 組，以及類型）；同時還引入了相應的Hibernate 定義。

圖3中，清單1的流程部署為具有兩個角色（“user”和“starter”）的用戶“any”創建了2個ACL； 而在圖4中，清單2的流程部署將創建4 個——用戶“mark”和組“tomcat”，每個都具有2個角色： “user”和“starter”。

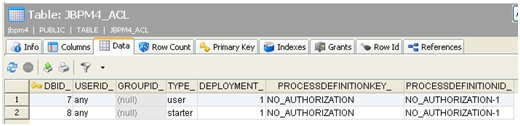

圖 3 無授權信息的流程的ACL

圖 4 有用戶授權信息的流程的ACL

這些ACL的生成是通過引入額外的部署器完成的，它將在“標准”jBPM部署器之後運行，抽取上面描述 的授權屬性，為給定流程構建ACL。

保護jBPM命令

我們采用了一種通用的方法來保護jBPM命令，包括實現用於定義命令所需授權信息的自定義的注解， 以及處理這個注解的自定義的授權會話（命令攔截器）實現。

授權注解（清單3）可以指定所需的用戶角色和表示某個流程的方法。

@Retention(value=RetentionPolicy.RUNTIME)
@Target(value=ElementType.METHOD)
public　@interface　AuthorizedCommand　{
　 /**　Access　type　*/
　 public　String　role();
　 String　key();
}

清單 3 授權注解

對於某個流程，用戶角色——“starter”或“user”——指向某個用戶應該擁有的角色。由於不同命 令既可以引用部署ID，也可以引用流程ID或者流程鍵值，因此注解支持多種指定鍵值的方式，允許將合適 的引用指定為鍵值。

清單4的授權攔截器檢查是否有命令的方法被授權注解修飾。如果有，則執行適當的查詢，確定出哪些 用戶和用戶組集合被授權給了這個命令，然後檢查當前用戶是 否屬於他們。

…………..
@SuppressWarnings("unchecked")
public　void　checkPermission(Command<?>　command,　EnvironmentImpl　environment)　 {

environment.setAuthenticatedUserId(environment.get (AuthorizationIdentitySession.class).getAuthenticatedUserId());
　 for(　Method　method　:　command.getClass().getMethods())　{
　 AuthorizedCommand　sc　=　method.getAnnotation(AuthorizedCommand.class);
　 if(sc　!=　null){
　　 log.debug("Checking　Class　based　Secured　Function");
　　 String　ID　=　environment.get (AuthorizationIdentitySession.class).getAuthenticatedUserId();
　　 Object　value　=　null;
　　 try　{
　　 log.debug("Checking　authorization:　"　+　command.getClass().getName());
　　 Session　session　=　environment.get(SessionImpl.class);
　　 value　=　method.invoke(command,　(Object[])null);
　　 Query　uQ　=　session.createQuery(userQuery.get(sc.key())).
　　　 setString("role",　sc.role()).setString("value",(String)　value);
　　 Query　gQ　=　session.createQuery(groupQuery.get(sc.key())).
　　　 setString("role",　sc.role()).setString("value",　(String)　value);
　　 List<String>　userIds　=　(List<String>)uQ.list();
　　 List<String>　groups　=　(List<String>)gQ.list();
　　 if(!isAuthorized(environment,　userIds,　groups))
　　　 throw　new　AccessControlException(ID+"　attempted　access　to　ProcessDefinition　 #"+value);
　　 }　catch　(IllegalArgumentException　e)　{
　　 log.error("Caught　"　+　IllegalArgumentException.class,　e);
　　 throw　new　AccessControlException(ID+"　attempted　access　to　ProcessDefinition　 #"+value);
　　 }　catch　(IllegalAccessException　e)　{
　　 log.error("Caught　"　+　IllegalAccessException.class,　e);
　　 throw　new　AccessControlException(ID+"　attempted　access　to　ProcessDefinition　 #"+value);
　　 }　catch　(InvocationTargetException　e)　{
　　 log.error("Caught　"　+　InvocationTargetException.class,　e);
　　 throw　new　AccessControlException(ID+"　attempted　access　to　ProcessDefinition　 #"+value);
　　 }
　 }
　 }
　 return;
}
……………………..
public　boolean　isAuthorized(EnvironmentImpl　env,　List<String>　 authorizedUserIds,　List<String>　authorizedGroupIds)　{
　 AuthorizationIdentitySession　identitySession　=　env.get (AuthorizationIdentitySession.class);
　 if　(authorizedUserIds.contains(AuthorizationIdentitySession.ANONYMOUS_USER_ID))
　 return　true;
　 if　(authorizedUserIds.contains(identitySession.getAuthenticatedUserId())　)
　 return　true;
　 //check　if　any　of　userGroups　is　an　authorized　group.　if　so　then　return　 true
　 List<Group>　groups　=　identitySession.findGroupsByUser (identitySession.getAuthenticatedUserId());
　 for(Group　group　:　groups){
　 String　g　=　group.getId();
　 //　admin　is　allowed　to　execute　any　command　
　　　 if(g.equals(AuthorizationIdentitySession.ADMINISTRATORS_GROUP))
　　 return　true;
　 if(authorizedGroupIds.contains(g))
　　 return　true;
}
return　false;
}

清單 4 授權攔截器

為了保護命令實現，我們創建了一個新類，它擴展了現有的命令，增加了一個帶注解的方法（清單5） ，返回給定命令可用的鍵值。

@AuthorizedCommand(role　=　ACL.STARTER,　key　=　 NavteqAuthorizationSession.PROCESSID)
public　String　getProcessDefinitionKey()　{
　　 return　processDefinitionId;
}

清單 5 給啟動流程實例命令引入授權信息

根據所提議的方法，我們對下列命令進行了注解：

刪除部署

啟動流程實例

啟動最近的流程實例

結束流程實例

刪除流 程實例

擴展查詢

引入授權意味著查詢結果應該只返回用戶被授權查看的信息。這可以通過擴展現有查詢的where語句實 現（清單6）。

//check　authorization
String　userId　=　EnvironmentImpl.getCurrent().getAuthenticatedUserId();
List<Group>　userGroups　=　EnvironmentImpl.getCurrent().get (IdentitySession.class).findGroupsByUser(userId);

hql.append(",　"　+　ACL.class.getName()　+　"　as　acl　");
appendWhereClause("acl.deployment=deployment　and　acl.type='"
　 +　ACL.STARTER　+　"'　",　hql);
appendWhereClause("((acl.userId　in　"
　 +　Utils.createHqlUserString(userId)　+　")　or　"　+　"(acl.groupId　in　"
　　　 +　Utils.createHqlGroupString(userGroups)　+　"))　",　hql);

清單 6 為流程定義查詢提供授權支持的額外where語句

額外的where語句是通過擴展現有查詢實現和覆蓋hlq方法實現的。

按照這種方法，擴展了以下查詢：

部署查詢

流程定義查詢

流程實例查詢

歷史流程實例查詢

歷史活動 查詢

歷史細節查詢

為了能夠增加字符串實例變量，以縮小查詢結果，我們還額外擴展了一個流程實例查詢。

支持多種用戶管理方式

以上給出的實現依賴使用執行環境來獲得當前用戶ID和使用IdentitySession來獲得用戶組成員關系。 jBPM分發包提供了這個接口的2個實現：

IdentitySessionImpl，基於jBPM的用戶/組數據庫

JBossIdmIdentitySessionImpl， 基於JBoss Identity IDM組件

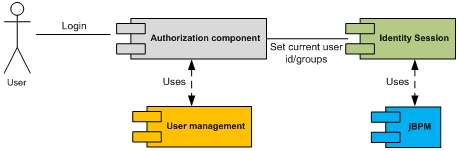

不同於大量依賴其他技術的實現，對於我們的實現，我們決定把用戶ID/組的獲取同這些信息的保存分 離開來，使之可以被其他的jBPM實現利用（圖5）。

圖 5 用戶管理實現

為了確保在設定和重新設定用戶證書的時候環境是可用的，我們把這兩個操作實現成了命令（清單7） ，這樣，借助jBPM命令執行服務就可以正確設置執行環境。

public　static　class　SetPrincipalCommand　extends　AbstractCommand<Void>　 {
　 private　static　final　long　serialVersionUID　=　1L;
　 private　String　userId;
　 private　String[]　groups;
　 public　SetPrincipalCommand(String　u,　String...groups)　{　this.userId=u;　 this.groups=groups;　}
　 public　Void　execute(Environment　environment)　throws　Exception　{
　 environment.get(AuthorizationIdentitySession.class).setPrincipal(userId,groups);
　 return　null;
　 }
}

public　static　class　ResetPrincipalCommand　extends　AbstractCommand<Void>　{
　 private　static　final　long　serialVersionUID　=　1L;
　 public　Void　execute(Environment　environment)　throws　Exception　{
　 environment.get(AuthorizationIdentitySession.class).reset();
　 return　null;
　 }
}

清單 7 設置用戶證書命令

把新命令和查詢引入到jBPM執行中

由於jBPM並沒有提供任何配置“命令——服務”關系的支持，為了能改變給定服務中的命令，就必須 使用調用新命令的新服務實現覆蓋舊實現。清單8給出了一個使用新命令服務覆蓋歷史服務的例子。

public　class　NavteqHistoryServiceImpl　extends　HistoryServiceImpl　{

　 @Override
　 public　HistoryActivityInstanceQuery　createHistoryActivityInstanceQuery()　{
　 return　new　AuthorizedHistoryActivityInstanceQueryImpl(commandService);
　 }

　 @Override
　 public　HistoryDetailQuery　createHistoryDetailQuery()　{
　 return　new　AuthorizedHistoryDetailQueryImpl(commandService);
　 }

　 @Override
　 public　HistoryProcessInstanceQuery　createHistoryProcessInstanceQuery()　{
　 return　newAuthorizedHistoryProcessInstanceQuery(commandService);
　 }
}

清單 8 在歷史服務中引入授權命令

總結

本文給出的這部分實現並沒有擴展JPDL，而是擴展了被jBPM支持的所有語言都使用的JBoss PVM。結果 是，這些語言都能夠使用這個實現。
