本文的目的是提供關於無線藍牙技術 Java API（即 JSR-82 API）的實踐體驗。如果您不熟悉藍牙語 義，不要擔心。我將在藍牙協議簡介及其用例（稱為藍牙模式）中介紹這些內容。因為本應用程序將展示 如何使用藍牙技術向其他藍牙設備傳輸圖像，所以還將展示如何使用 JSR-75 的 File Connection API 以程序的方式對移動設備進行訪問。在本文結束時，將獲得能夠向遠程藍牙設備傳輸圖像的指導性示例（ 及相關文件）。
藍牙協議
關於藍牙的一個鮮為人知的事實是：它即便不是世界上配置最為廣泛並且最成功的 SOA（面向服務架 構）系統，那麼也是其中之一。藍牙技術得到廣泛的安裝采用（部署的設備超過 5 億台），並且當前的 數據估計每周都有另外五百萬台藍牙設備送出。遠在“面向服務架構”成為專門術語之前，藍牙協議就已 經提供了服務注冊、服務發現和服務調用機制。
因此，藍牙協議結合了面向服務架構並采用 HTTP 和 FTP 之類的其他協議中熟悉使用的客戶端/服務 器通信架構：在客戶端發出請求之前，服務器耐心地等待。當前市場上的藍牙設備能夠以 3 Mb/s 的速率 進行通信，並且可以支持立體聲無線音頻。以下圖 1 顯示了藍牙協議棧的各個層。

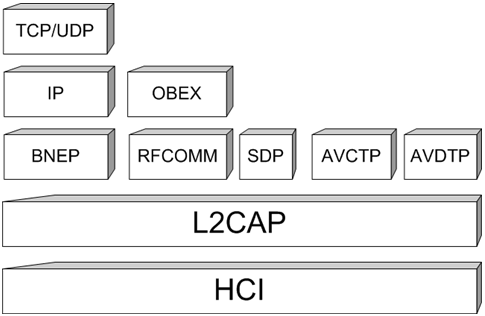

圖 1：藍牙協議棧及其層
因為本文的重點是 OBEX，所以我沒有講述圖 1 中所有層的細節，但是我確實希望提供關於主要的支 持 OBEX 層的一些詳細信息。如您所見，該棧的主要協議層之一是 L2CAP（邏輯鏈路控制和適配協議）。 L2CAP 用作其他所有上層之間信息包數據的多路復用器。另一方面，RFCOMM 稱為“虛擬串行端口”層。 需要與支持數據流的設備通信時，RFCOMM 用起來不錯。OBEX（代表對象交換）是最適合文件傳輸的協議 層。借助 OBEX，可以創建消息並向包含有效載荷（也就是要發送的文件）的遠程藍牙設備發送消息以及 重要元數據（如文件名稱、文件大小和文件類型）。
藍牙模式
藍牙模式允許各種性能不同的藍牙設備進行交互和協作。每個模式都是一個針對具體目的定義功能的 用例。例如，如果希望通過移動設備向使用打印機，則兩台設備都必須實現基本打印模式。或者例如，如 果要同步台式機和 PDA 的聯系人列表，這兩台設備必須都支持同步模式。下面的表 1 列出使用藍牙棧 OBEX 協議層的模式。
表 1. 當前基於 OBEX 的模式
模式名稱 縮寫 UUID
對象推送模式
OPP
0x1105
文件傳輸模式
FTP
0x1106
同步模式
SYP
0x1104
靜態圖像傳輸模式
BIP
0x111A
電話簿訪問模式
PBAP
0x1130
基本打印模式
BPP
0x1122
根據藍牙 SIG，已定義的藍牙模式有 30 多種，涉及音頻分配到個人網。在本文中，我們將使用 JSR -82 API 實現對象推送模式，並向任意支持 OPP 的藍牙設備發送圖像。
創建 ImageSender Midlet
ImageSender Midlet 是使用 NetBeans 5.0 IDE 的 NetBeans Mobility Pack 創建的。Mobility Pack 包含一個非常方便的 GUI 設計工具，它允許移動開發人員使用拖放技術快速創建移動應用程序。 ImageSender Midlet 包含若干個靜態 GUI 組件（也就是非動態創建的組件），Mobility Pack 在創建 GUI 組件及其之間的工作流方面非常高效。以下圖 2 描述了用於創建 ImageSender Midlet 的 NetBeans 項目。

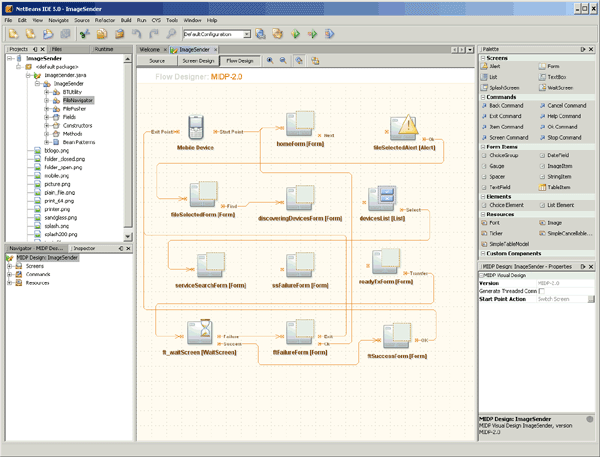

圖 2：用來創建 ImageSender Midlet 的 NetBeans 項目
為了使 ImageSender 完成其任務（如從文件系統讀取文件，以及向遠程藍牙設備發送數據）， ImageSender 所使用的內部類封裝了以下三個重要功能領域：
讀取文件並遍歷文件系統（將由 FileNavigator 處理）
發現遠程藍牙設備（將由 BTUtility 處理）
使用對象推送模式向遠程藍牙設備發送文件（將由 FilePusher 處理）
學習了這些預備知識，下面開始實現！
ImageSender.FileNavigator
以下圖 3 是一個程序表，它顯示了 ImageSender Midlet 和其內部類（FileNavigator）之間的交互 ，FileNavigator 專門用來讀取和遍歷移動設備的文件系統。

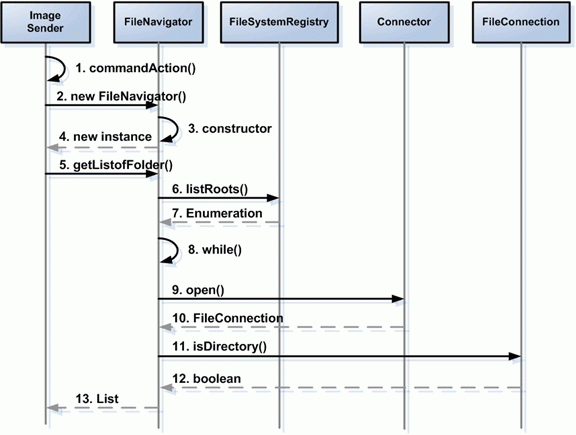

圖 3：顯示 FileNavigator 內部類用法的程序圖
首先，ImageSender 獲取一個 FileNavigator 實例並調用 getListofFolder() 方法，該方法返回一 個 javax.microedition.lcdui.List。而 FileNavigator 將使用 JSR-75 File Connection API 的 FileSystemRegsitry 類獲取文件系統“根”的枚舉 ，也就是設備的載入點。如果移動設備包含可移動介 質（如 SD 內存卡），它也將在枚舉中顯示。對於文件系統的每個根，都對其建立一個 FileConnection 以確定它是文件還是文件夾。 這是必需的，因為您肯定希望以不同的方式處理它們（也就是，如果該項 目是文件夾，您希望遍歷該文件夾，但是如果該項目是文件，那麼您將希望打開該文件以獲得其內容）。 枚舉完之後，FileNavigator 內部類將向 ImageSender 返回一個 List，ImageSender 將簡單地在該移動 設備上顯示 List，如以下圖 4 所示。

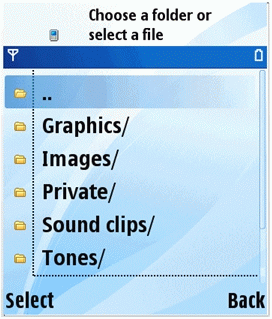

圖 4：ImageSender 顯示目錄中的文件和文件夾列
因為 FileNavigator 內部類實現了 CommandListener 接口，所以它將處理來自該用戶接口的所有更 改目錄或選擇文件的請求。該方法使得父類 ImageSender 不再負責響應用戶的輸入並了解如何處理該輸 入。內部類已經擁有對 JSR-75 類的引用，這些類允許其連接到文件系統，所以非常適合處理用戶的請求 並處理文件系統。下面是 FileNavigator 的 commandAction() 方法的一部分；當用戶選擇該列表中的項 目時將執行這部分代碼：
...
if(isFolderSelected == true){
// the user selected a folder, so navigate down it
String folderUrl = (String)curr_dir_urls.elementAt (selectedIndex);
getDisplay().setCurrent(fileNavigator.getListofFolder(folderUrl, false));
} else {
getDisplay().setCurrent(get_fileSelectedAlert(), displayable);
// the user has obviously selected a file, so let's read it in
String file_url = (String)curr_dir_urls.elementAt (selectedIndex);
...
fileConn = (FileConnection) Connector.open(file_url);
InputStream is = fileConn.openInputStream();
// now let's read the file in into our byte[]
file = new byte[(int)fileConn.fileSize()];
is.read(file);
is.close();
...
可以看到，如果用戶選擇了一個文件夾，FileNavigator 將遍歷該文件夾，返回另一個列表並顯示它 。然後，如果該用戶選擇一個文件，FileNavigator 內部類將打開到該文件的 FileConnection 並以名為 “file”的字節數組讀取其內容。
ImageSender.BTUtility
ImageSender Midlet 使用的第二個輔助類是 BTUtility。您可能會猜到，BTUtility 內部類封裝了其 余代碼所調用的所有 JSR-82 藍牙 API 方法。BTUtility 主要向 ImageSender Midlet 提供兩個領域的 功能：發現附近的遠程藍牙設備，並對這些設備執行服務搜索。圖 5 為顯示 ImageSender 如何使用 BTUtility 的程序圖。

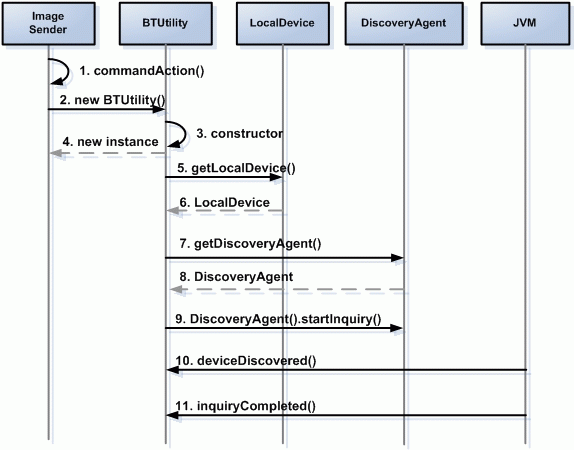

圖 5：描述 ImageSender 和 BTUtility 之間交互的程序圖
如上所示，ImageSender 獲得了 BTUtility 的新實例之後，該實例包含對 LocalDevice 和 DiscoveryAgent 類的引用。為了發現附近的藍牙設備，必須調用 DiscoveryAgent.startInquiry()。該 實現將異步調用在該區域發現的每台藍牙設備的 deviceDiscovered() 方法。最後，如果沒有發現更多藍 牙設備，JVM 將調用 inquiryCompleted() 方法。圖 6 顯示了 BTUtility 類發現的啟用藍牙技術的設備 列表。
圖 6：BTUtility 類所發現的藍牙設備
BTUtility 執行的另一項工作是搜索遠程藍牙設備上的服務。如以下圖 7 所示，搜索服務過程比發現 設備需要占用更多 CPU 時間。這就是為什麼設備發現過程可以從 BTUtility 的構造函數發起，但是服務 搜索部分必須以 Thread 啟動。

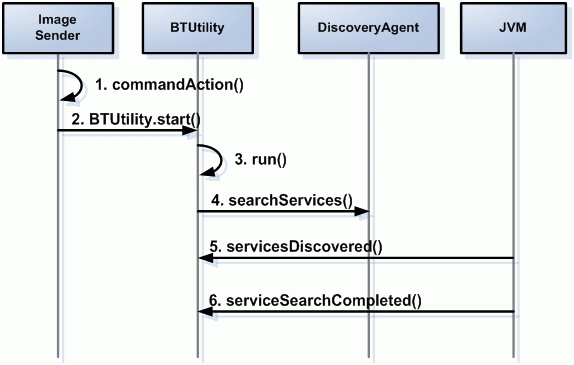

圖 7：使用 BTUtility 搜索遠程藍牙設備上的服務。
幸運的是，BTUtility 擴展了 Thread 類，因此可防止該用戶接口掛起。當 BTUtility 調用 DiscoveryAgent.searchServices() 時，如果發現匹配的服務，JVM 將異步調用其 serviceDiscovered() 方法。服務搜索過程完成時，JVM 將調用其 serviceSearchCompleted() 方法。作為備用方式，可以調用 DiscoveryAgent.selectService()，但是根據 JSR-82 規范，它只能返回附近一個服務提供商的 connectionURL。回顧上面的圖 6 可知，在大多數環境中，您不知道文件將發送給誰。下面是完整的 BTUtility 清單：
/**
* This is an inner class that is used for finding
* Bluetooth devices in the vicinity
*
*/
class BTUtility extends Thread implements DiscoveryListener {
Vector remoteDevices = new Vector();
Vector deviceNames = new Vector();
DiscoveryAgent discoveryAgent;
// obviously, 0x1105 is the UUID for
// the Object Push Profile
UUID[] uuidSet = {new UUID(0x1105) };
// 0x0100 is the attrubute for the service name element
// in the service record
int[] attrSet = {0x0100};
public void run(){
try {
RemoteDevice remoteDevice = (RemoteDevice)remoteDevices.elementAt (get_devicesList().getSelectedIndex());
discoveryAgent.searchServices(attrSet, uuidSet, remoteDevice , this);
} catch(Exception e) {
e.printStackTrace();
}
}
public BTUtility() {
// clear the list out, just in case it's not
get_devicesList().deleteAll();
try {
LocalDevice localDevice = LocalDevice.getLocalDevice();
discoveryAgent = localDevice.getDiscoveryAgent();
//deviceDiscoveryPanel.updateStatus(" Searching for Bluetooth devices in the vicinity...n");
discoveryAgent.startInquiry(DiscoveryAgent.GIAC, this);
} catch(Exception e) {
e.printStackTrace();
}
}
public void deviceDiscovered(RemoteDevice remoteDevice, DeviceClass cod) {
try{
remoteDevices.addElement(remoteDevice);
} catch(Exception e){
e.printStackTrace();
}
}
public void inquiryCompleted(int discType) {
if (remoteDevices.size() > 0) {
// the discovery process was a success
// so let's out them in a List and display it to the user
for (int i=0; i
在 BTUtility 內部類中，您可能會注意到在多處都使用了十六進制值。尤其是：
UUID[] uuidSet = {new UUID(0x1105) };
// 0x0100 is the attribute for the service name element
// in the service record
int[] attrSet = {0x0100};
現在，如果您記得上面的表 1 中的值，就可以理解為什麼創建 0x1105 UUID 值，因為它是對象推送 模式的 UUID。然而，在 attrSet 中也使用了 0x0100 值，通過它可以了解遠程服務的服務名稱。
ImageSender.FilePusher
到目前為止我們有哪些收獲？首先，我們擁有一個可以使用 JSR-75 FileConnection API 浏覽文件系 統的 Midlet（當然這都是內部類 FileNavigator 實現的）。Midlet 還能夠發現附近的遠程藍牙設備並 確定該設備上可用的服務（這項功能是由另一個內部類 BTUtility 提供的）。所以，現在只需實現使用 BBEX 向遠程藍牙設備發送文件的機制。
FilePusher 通過使用 org.netbeans.microedition.lcdui.WaitScreen（如圖 8 所示）並實現 org.netbeans.microedition.util.CancellableTask（它擴展了 Runnable）輕而易舉地完成了這項任務 。

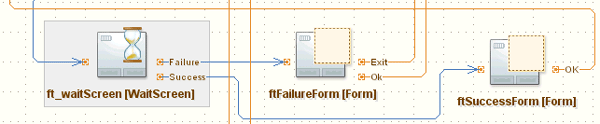

圖 8：使用 WaitScreen 的 NetBeans 流設計快照
如上圖所示，WaitScreen 將執行 CPU 密集型任務（如執行網絡 I/O）。該任務必須實現 CancellableTask 接口（正是 FilePusher 內部類實現了該功能）。使用 IDE，可以用圖形的方式連接到 成功或失敗屏幕（具體取決於操作結果）。FilePusher 代碼如以下列表所示：
class FilePusher implements CancellableTask{
// this is used for the purposes of the Cancellable task
boolean isOperationFailed = false;
// this is the failure message used by the Cancellable task
String failure_message = null;
// this is the connection object to be used for
// bluetooth i/o
Connection connection = null;
public FilePusher(){
}
// this is method 1 of 4 methods needed to be implemented by
// the CancellableTask interface
public boolean cancel(){
// sorry this can't be cancelled
return false;
}
// this is method 2 of 4 needed to be implemented by
// the CancellableTask interface
public String getFailureMessage(){
// of course, if there's no problem
// then this method should return null as specified by the javadoc
return failure_message;
}
// this is method 3 of 4 needed to be implemented by
// the CancellableTask interface
public boolean hasFailed(){
return isOperationFailed;
}
// this is method 4 of 4 needed to be implemented by
// the CancellableTask interface
public void run(){
try{
connection = Connector.open(btConnectionURL);
// connection obtained
// now, let's create a session and a headerset objects
ClientSession cs = (ClientSession)connection;
HeaderSet hs = cs.createHeaderSet();
// now let's send the connect header
cs.connect(hs);
hs.setHeader(HeaderSet.NAME, filename);
hs.setHeader(HeaderSet.TYPE, "image/jpeg");
hs.setHeader(HeaderSet.LENGTH, new Long(file.length));
Operation putOperation = cs.put(hs);
OutputStream outputStream = putOperation.openOutputStream();
outputStream.write(file);
// file push complete
outputStream.close();
putOperation.close();
cs.disconnect(null);
connection.close();
} catch (Exception e){
isOperationFailed = true;
failure_message = e.toString();
}
}
}
現在，通過研究 ObjectPusher 內部類的 run() 方法來深入地了解 OBEX 協議。了解 OBEX 協議的最 佳方式是觀察 OBEX 客戶端和服務器之間的交互，如以下圖 9 所示：

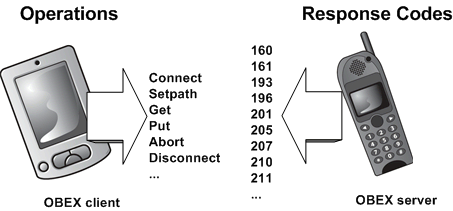

圖 9：使用 OBEX 協議的客戶端和服務器交互示例
圖 9 中所示的場景發生在客戶端和服務器建立了物理藍牙連接的情況下，在 FilePusher 中，這是通 過以下代碼實現的：
connection = Connector.open(btConnectionURL);
// connection obtained
建立了連接之後，就應該通過將該連接對象更改成 ClientSession 對象來創建客戶端和服務器之間的 會話：
// now, let's create a session and a headerset object
ClientSession cs = (ClientSession)connection;
現在，建立會話之後，再看圖 9。請注意客戶端發送 OBEX 操作（如 Connect、Setpath、Get、Push 等），服務器將借助 OBEX Response Code（160、161、193、196等）響應客戶端。以下代碼展示如何發 送 Connect 操作：
// now let's send the connect operation
cs.connect(hs);
從以下代碼片斷可以看出，OBEX 是通過藍牙技術傳輸文件的首選方式（相比 RFCOMM 或 L2CAP），因 為可以使用報頭設置關於要傳輸文件的元數據：
hs.setHeader(HeaderSet.NAME, filename);
hs.setHeader(HeaderSet.TYPE, "image/jpeg");
hs.setHeader(HeaderSet.LENGTH, new Long(file.length));
這樣，接受者就能在接收該文件之前了解文件的名稱、文件類型和大小，而這是藍牙棧中其他協議層 不支持的強大功能。現在，設置完合適的報頭之後，將向服務器發送 Put 操作：
Operation putOperation = cs.put(hs);
該方法返回時，將得到一個 Operation 對象，您可以對其打開 OutputStream 並發送存儲在名為 “file”的字節數組中的文件數據（如果記得的話，可以知道我們是從 FileNavigator 內部類填充 “file”的）。現在如果想了解服務器的響應代碼，可以對 Operation 調用 getResponseCodes() 方法 。
因此，使用從 putOperation 打開的 OutputStream 向目的地發送文件之後，發送最後的 OBEX 操作 來完成程序：Disconnect Operation。
cs.disconnect(null);
結束語
可以看出，創建使用 JSR-82 和 JSR-75 API 進行無線圖像傳輸的復合應用程序並不需要太多工作。 盡管本文展示如何通過 OBEX 傳輸圖像，但是您會發現可以輕松修改這些代碼來發送文件類型。享受編碼 的樂趣吧！
