一、序言
關於“Java做不好桌面”的爭論已經由來已久。雖然Swing和Java2D已經有超 過十年的歷史，也有JIDE、JGoodies、TWaver等不少開源Swing組件，但是用 Java做桌面程序仍然不是一件輕松的事。本《Java也驚艷》系列文章，就是想通 過一些簡單生動的例子，和大家一起認識Java、探索Swing。其實你只需要多一 點創意、多一點耐心，你的Java程序也可以“驚艷”！本文就帶您一起進入Java 的“水晶之戀”。
二、立體水晶效果
受蘋果公司的影響，現在立體水晶風格的界面非常流行。Java也可以嗎？我 們不妨先嘗試一下用Java繪制一個立體水晶風格的按鈕到底有多難。一個立體的 水晶按鈕應當有一個圖標、一個圓角矩形區域、邊框以及一些立體反光效果，如 下圖：
簡單思路如下：先畫矩形區域，然後畫圖標，然後設置clip並畫高亮反光區 域，最後畫外部邊框。
具體實現比較簡單，主要代碼如下：
Color color = TWaverUtil.getRandomColor();
RoundRectangle2D body = new RoundRectangle2D.Float(x, y, size, size,
size / 3, size / 3);
//draw body
g2d.setColor(color);
GradientPaint paint = new GradientPaint(x,
y,
color.darker(),
x,
y + size,
color.brighter().brighter());
g2d.setPaint(paint);
g2d.fill(body);
//draw image
g2d.setClip(body);
Image image = TWaverUtil.getImage("/glass/" + i +
".png");
g2d.drawImage(image,
x + (size - image.getWidth(null)) / 2,
y + (size - image.getHeight(null)) / 2,
null);
g2d.setClip(null);
//draw highlight.
Shape highlightArea = createHighlightShape(x, y, size, body);
g2d.setColor(new Color(255, 255, 255, 150));
g2d.fill(highlightArea);
//draw outline.
g2d.setColor(color.darkGray);
g2d.draw(body);
其中，對高亮區域的計算，可以用一個圓心在左上方的大圓形和矩形進行剪 切：
private static Shape createHighlightShape(int centerX, int
centerY, int size, Shape body) {
double myRadius = size * 4;
double x = centerX - size * 2.3;
double y = centerY - size * 3.2;
Ellipse2D.Double circle = new Ellipse2D.Double(x, y, myRadius,
myRadius);
Area area = new Area(circle);
area.intersect(new Area(body));
return area;
}
運行程序效果如下：
三、更多變化
根據上面例子稍作形狀變換，可以畫出立體水晶球的按鈕。
Color color = TWaverUtil.getRandomColor();
Ellipse2D.Double circle = new Ellipse2D.Double(centerX - radius,
centerY - radius, radius * 2, radius * 2);
//draw body
g2d.setColor(color);
GradientPaint paint = new GradientPaint(centerX, centerY, color,
centerX, centerY + radius * 2, color.brighter().brighter());
g2d.setPaint(paint);
g2d.fill(circle);
//draw image
g2d.setClip(circle);
Image image = TWaverUtil.getImage("/glass/" + i +
".png");
g2d.drawImage(image,
centerX - image.getWidth(null) / 2,
centerY - image.getHeight(null) / 2,
null);
g2d.setClip(null);
//draw highlight.
Shape highlightArea = createHighlightShape(centerX, centerY, radius);
g2d.setColor(new Color(255, 255, 255, 150));
g2d.fill(highlightArea);
唯一略有不同的部分是，水晶球的高亮區域要用兩個圓形拼切：
private static Shape createHighlightShape(int centerX, int
centerY, int radius) {
double myRadius = radius * 0.8;
double x = centerX - myRadius;
double y1 = centerY - myRadius - myRadius / 5;
double y2 = centerY - myRadius - myRadius / 5 * 2;
Ellipse2D.Double circle1 = new Ellipse2D.Double(x, y1, myRadius * 2,
myRadius * 2);
Ellipse2D.Double circle2 = new Ellipse2D.Double(x, y2, myRadius * 2,
myRadius * 2);
Area area = new Area(circle1);
area.intersect(new Area(circle2));
return area;
}

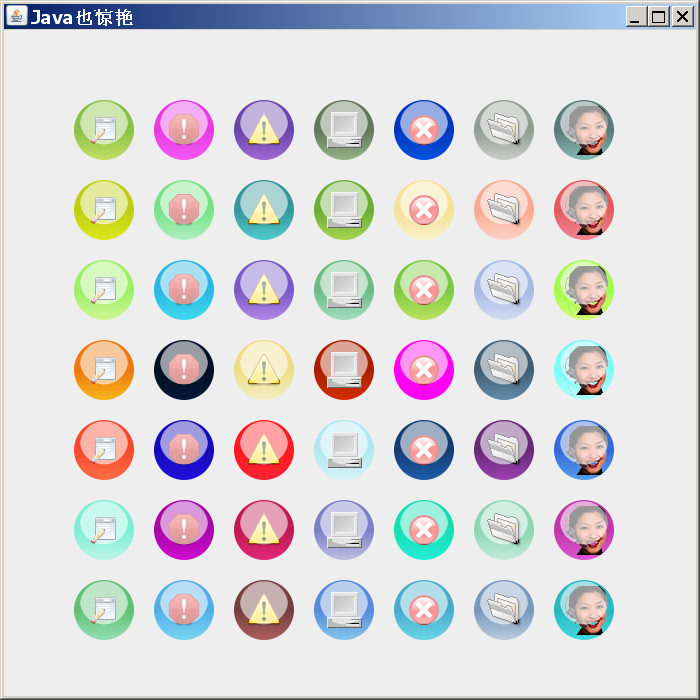

運行效果如下：

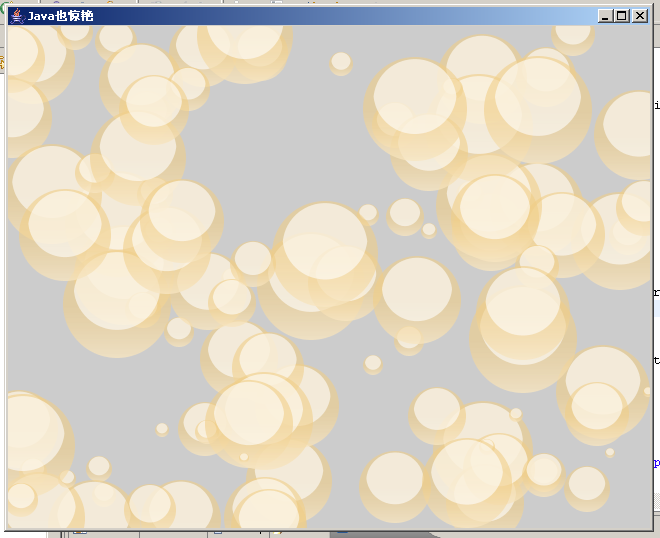

如果再來點兒循環、隨機大小、隨機位置、隨機顏色，就可以做出絢麗的“ 吹肥皂泡”的效果
然後，用這些Icon創建一些按鈕並顯示：
四、融入Swing組件
以上例子僅使用了Java2D進行繪圖。在實際使用中，需要將這些效果應用 的Swing組件中，例如按鈕等。一個簡單的方式是：將以上圖形效果在內存中生 成內存圖片並封裝到一個ImageIcon中，然後將ImageIcon圖標作為JButton的圖 標進行顯示。
public static Image createImageIcon(Image phantom, int size) {
BufferedImage bi = new BufferedImage(size, size,
BufferedImage.TYPE_INT_ARGB);
Graphics2D g2d = bi.createGraphics();
g2d.setRenderingHint(RenderingHints.KEY_ANTIALIASING,
RenderingHints.VALUE_ANTIALIAS_ON);
int center = size / 2;
int radius = center;
//此處進行畫圖
g2d.dispose();
return bi;
}
然後，用這些Icon創建一些按鈕並顯示：
public static void main(String[] args) throws Exception {
JFrame frame = new JFrame();
frame.getContentPane().setLayout(new FlowLayout());
frame.getContentPane().add(new JButton("按鈕1", new
ImageIcon(createImageIcon(null, 60))));
frame.getContentPane().add(new JButton("按鈕2", new
ImageIcon(createImageIcon(null, 60))));
frame.getContentPane().add(new JButton("按鈕3", new
ImageIcon(createImageIcon(null, 60))));
frame.getContentPane().add(new JButton("使用Java2D創建的立體水
晶風格的按鈕", new ImageIcon(createImageIcon(null, 30))));
frame.setSize(500, 300);
frame.setTitle("Java也驚艷");
frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
TWaverUtil.centerWindow(frame);
frame.setVisible(true);
}
效果如下圖：
本例子沒有使用Look And Feel。你也可以使用JGoodies來美化一下，效果肯 定更好。
五、總結
可以看出，畫出這類立體水晶效果並不難，只需仔細觀察這些效果的光學細 節，並用Java2D的API來實現即可。這些例子稍作改進，就可以用來繪制JButton 等Swing組件，並用在實際項目中。或者，也可以應用這些技巧來做一些復雜圖 形界面，如在TWaver中做出的網絡拓撲圖效果：
本文知識要點：
n 漸變填充：這個使用GradientPaint就行了；
n 使用Clip：類似蒙版/剪切的Java2D技術。看看Graphics的 setClip函數就明白了；
n Area的使用：主要是Area的相交、合並等幾個常見圖形處理手法 。詳細請看java.awt.geom.Area類；
n 生成內存圖片：主要是BufferedImage類的使用；
如果大家感興趣，可以嘗試用上述Java2D技巧實現下圖效果：
六、參考資料
http://java.sun.com/j2se/1.4.2/docs/guide/2d/spec/j2d- bookTOC.html
http://java.sun.com/j2se/1.4.2/docs/guide/2d/spec.html
http://www.apl.jhu.edu/~hall/java/Java2D-Tutorial.html
