使用Eclipse和Java SE 6創建獨立Web Services應用程序，第2部分: Web服務客戶端應用程序
開始之前
關於本系列
此系列教程演示如何使用 Java SE 6 創建可輕松地從命令行而不是從 Web 應 用程序服務器容器中運行的獨立 Web 服務服務端和客戶端應用程序。在簡單的 Hello World 示例中，您將利用 Eclipse IDE、Java SE 6 和 Apache Ant 輕松 創建完全可以正常工作的 Web 服務服務端和客戶端應用程序。您還將使用 TCP/IP Monitor 檢查服務器與客戶端之間的通信流量，並使用 Eclipse Web Services Explorer 工具測試 Web 服務。
關於本教程
本教程是本系列的第 2 部分，描述如何創建獨立 Web 服務客戶端應用程序， 用於與第 1 部分中開發和部署的獨立 Web 服務進行通信。本教程逐步講解如何 使用 Eclipse IDE、Java SE 6 和 Ant 開發和部署 Web 服務客戶端應用程序。
目標
完成本教程後，您應該知道：
如何通過使用 Eclipse IDE 生成代碼，使用 Java SE 6 編譯代碼，創建 Web 服務的客戶端。
如何使用 Eclipse IDE 中基於 Java 的構建工具 Ant 運行專門的 Java 命令 ，從本系列第 1 部分發布的 WSDL 生成一些代碼。
如何使用 Eclipse IDE 中的 TCP/IP Monitor 觀察、捕捉和驗證服務器與客 戶機之間的 Web 服務 SOAP 傳輸。
如何在 Eclipse IDE 外直接從命令行運行服務器和客戶端應用程序。
先決條件
本教程包括為具備一些 Java 語言和 Ant 構建的實際應用知識的初級和中級 Java 程序員編寫的簡單步驟。初學者到更高級的 Java 開發人員將獲得一些知識 ：學會如何構建、部署和運行獨立 Web 服務服務端和分布式客戶端，以提供防火 牆友好的遠程通信和應用程序處理。
系統需求
要按照示例進行操作，需要下載：
Eclipse IDE for Java EE Developers
Java SE 6
您不必下載 Ant，因為其功能與 Eclipse 打包在一起。本教程使用 Ganymede Package for the Eclipse IDE for Java EE Developers。
創建新項目
您也許還記得，在第 1 部分中，一個 Eclipse 項目包含應用程序的源代碼和 其他相關文件。可以使用項目作為源代碼容器，或者在項目中創建文件夾，以便 組織文件。為了創建 Web 服務客戶端，需要創建一個新的項目：
選擇 File > New > Project。
展開 Java 文件夾並單擊 Java Project（見圖 1）。
圖 1. 在 Eclipse 中創建項目
單擊 Next。

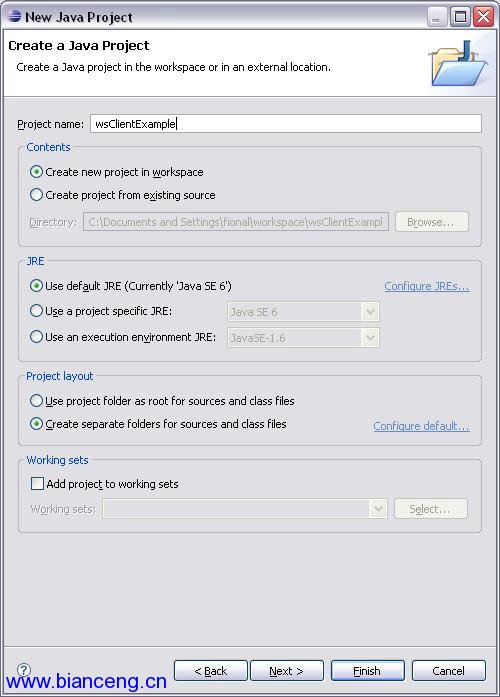

根據提示輸入項目名，例如 wsClientExample，如圖 2 所示。
圖 2. 在 Eclipse 中輸入項目詳細信息
如果 Use default JRE 單選按鈕之前已默認選中，則選擇該單選按鈕；否則 選擇 Use a project specific JRE 單選按鈕，確保它是 Java SE 6。
單擊 Finish 將項目與第 1 部分中安裝的 Java JDK 相關聯。
如果提示切換 Java 透視圖，單擊 Yes。
Eclipse 環境在 Package Explorer 中現在應該有兩個項目，如圖 3 所示。 一個項目是在本教程第 1 部分中創建的，另一個項目是剛才創建的。

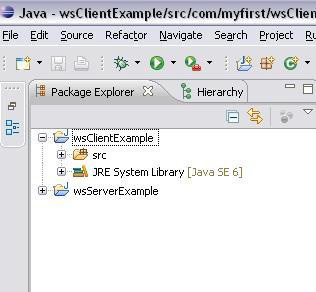

圖 3. Eclipse 中的 Project Explorer
右鍵單擊 wsClientExample 項目下的 src 文件夾，然後選擇菜單項 New > Package，為客戶端應用程序包輸入一個名稱，例如 com.myfirst.wsClient ，如圖 4 所示。

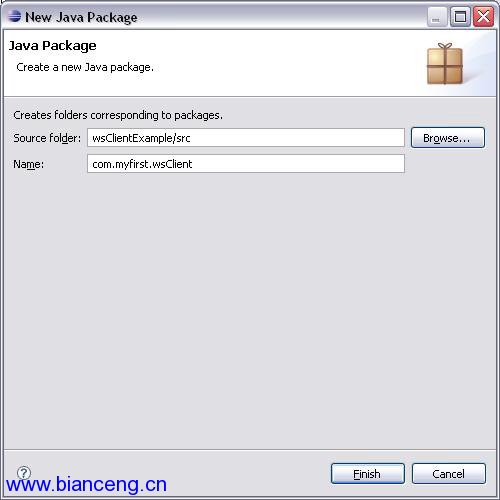

圖 4. 在 Eclipse 中創建包
生成 Web 服務客戶端代碼
為了創建客戶端代碼，需要運行 wsimport 任務。和在本系列第 1 部分中一 樣，您將從一個名為 build.xml 的 Ant 腳本中運行該任務：
右鍵單擊項目，選擇 New > File。
輸入名稱 build.xml，然後單擊 Finish（見圖 5)。
右鍵單擊該文件，選擇 Open With > Ant Editor，在 Ant Editor 中打開 該文件。從現在起，每當雙擊該文件，都會在 Ant Editor 中打開它。

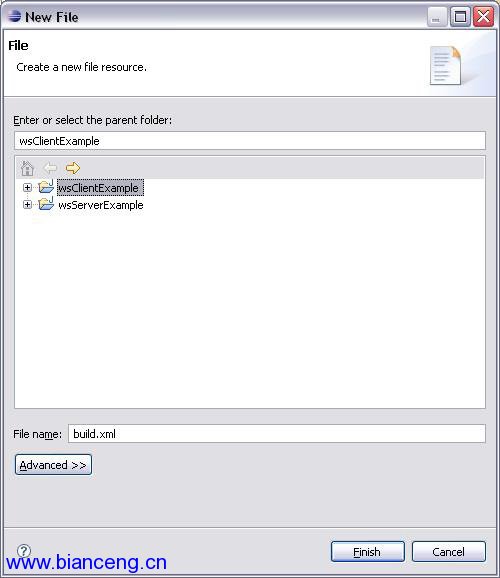

圖 5. 創建 build.xml 文件
輸入清單 1 中顯示的 Ant 項目。
清單 1. Ant 腳本
<project default="wsimport">
<target name="wsimport">
<exec executable="{java.home}/../bin/wsimport">
<arg line="-keep -s ./src -p com.myfirst.wsClient
-d ./bin http://localhost:8080/wsServerExample? wsdl"/>
</exec>
</target>
</project>
在運行 Ant build.xml 文件之前，必須首先回到第 1 部分 中創建的項目， 並啟動 RunService 服務。為此，展開該項目，右鍵單擊 RunService 文件，選 擇 Run As > Java Application。
確認 Eclipse IDE 控制台窗口顯示消息說該服務已啟動，如圖 6 所示。

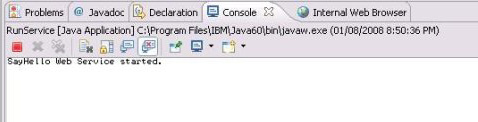

圖 6. 服務運行時的控制台
為了運行 Ant build.xml 文件，返回到本項目（wsClientExample），單擊右 鍵並選擇 Run As > Ant Build，執行該 Ant 文件。
確認 Eclipse Console 窗口中顯示一條 BUILD SUCCESSFUL 消息，如圖 7 所 示。
圖 7. Ant Build Success
返回到 Eclipse 項目，右鍵單擊 wsClientExample 並選擇 Refresh，或者選 中項目並按 F5，刷新項目。現在在 com.myfirst.wsClient 包下應該可以看到生 成的運行客戶端的代碼（見圖 8）。
圖 8. 生成的代碼
在此過程中，wsimport 任務從運行 RunService 時發布的 WSDL 生成 JAX-WS 可移植工件。這就是服務必須首先運行的原因。
wsgen 讀取服務端點類，並生成部署和調用 Web 服務所需的所有工件。
wsimport 讀取 WSDL，並生成開發、部署和調用 web 服務所需的所有工件。
您將在下一節創建的客戶端應用程序中使用這些生成的類。
創建客戶端應用程序
現在，您已經生成了 Web 服務客戶端的代碼，接下來需要在 com.myfirst.wsClient 包下創建使用它的應用程序：
右鍵單擊那個包，選擇選項 New > Class，然後配置它，如圖 9 所示。

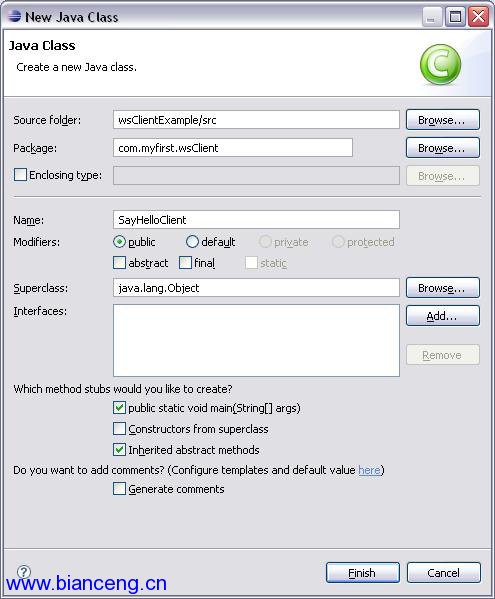

圖 9. 創建一個類
將類創建為 public，類中有一個 main 方法。
提供了含有一個類的包之後，便可以開始編寫客戶端代碼，如清單 2 所示。
清單 2. 客戶端應用程序
package com.myfirst.wsClient;
import javax.xml.ws.BindingProvider;
public class SayHelloClient {
public static void main(String args[]) {
SayHelloService shs = new SayHelloService();
SayHello sh = (SayHello) shs.getSayHelloPort ();
((BindingProvider)sh）。getRequestContext(）。put (BindingProvider.
ENDPOINT_ADDRESS_PROPERTY, "http://localhost:8080/wsServerExample");
System.out.println( ((BindingProvider)sh）。toString() );
System.out.println(sh.getGreeting("Fiona"));
}
}
運行客戶端應用程序
使用 Eclipse
編寫客戶端應用程序之後，試著在 Eclipse 中運行它：

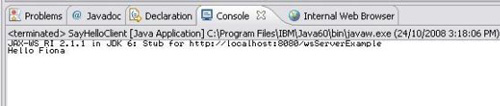

右鍵單擊 SayHelloClient.java，並選擇 Run As > Java Application。 這時應該會顯示 Eclipse IDE 控制台窗口。如果沒有顯示控制台窗口，從菜單欄 選擇 Window > Show View > Console。此時應該可以看到執行 Web 客戶 端的結果，如圖 10 所示。
圖 10. 運行客戶端應用程序
當運行 SayHelloClient 應用程序時，它創建一個新服務 SayHelloService， 它是由通過清單 1 中的 Ant 腳本運行的 wsimport 任務生成的類之一。然後， 它獲得端口 SayHello，這是調用目標服務端點上的操作的一個代理。然後，該客 戶端獲得請求上下文，將端點地址 http://localhost:8080/wsServerExample 添 加到上下文，這個上下文是用於處理請求消息的一個 map。這裡有兩條 print 語 句，第一條以易於閱讀的格式顯示 SayHello，第二條顯示返回的問候語 Hello Fiona（見圖 10）。
完成時，可以通過在 Eclipse console 視圖中終止 Web 服務來停止它。
使用腳本
為了脫離 Eclipse 運行，可以修改 wsClientExample 的 build.xml，使它在 單獨的 shell 窗口中啟動服務器和客戶端應用程序：
雙擊 build.xml 文件，在 Ant 編輯器中編輯它。
修改該文件，如清單 3 所示。
清單 3. 修改後的 build.xml 文件
<project default="runClient">
<!-- =================================
target: wsimport
================================= -->
<target name="wsimport" description="-->
Read the WSDL and generate the required artifacts">
<exec executable="${java.home}/../bin/wsimport">
<arg line="-keep -s ./src -p com.myfirst.wsClient -d ./bin
http://localhost:8080/wsServerExample? wsdl"/>
</exec>
</target>
<!-- =================================
target: runServer
================================= -->
<target name="runServer" description="-->
Runs the Web service server from a terminal">
<echo>
Running the following command from the terminal to run the server:
${java.home}/bin/java -cp "${basedir}/../wsServerExample/bin"
com.myfirst.wsServer.RunService
</echo>
<exec dir="${java.home}/bin/" executable="cmd" spawn="true"
os="Windows XP" description="runs on XP">
<arg line="start cmd /K start cmd /K" />
<arg line='${java.home}/bin/java -cp
"${basedir}/../wsServerExample/bin"
com.myfirst.wsServer.RunService' />
</exec>
<exec executable="xterm" spawn="true" os="Linux"
description="Runs on Linux">
<arg line="-e ${java.home}/bin/java -cp
'${basedir}/../wsServerExample/bin'
com.myfirst.wsServer.RunService"/>
</exec>
</target>
<!-- =================================
target: pause
================================= -->
<target name="pause" depends="runServer" description="-- >
Pauses briefly while the server starts">
<sleep seconds="5"/>
</target>
<!-- =================================
target: runClient
================================= -->
<target name="runClient" depends="pause" description="-- >
Runs a Web service client from a terminal">
<echo>
Running the following command from the terminal to run the client:
${java.home}/bin/java -cp "${basedir}/bin" com.myfirst.wsClient.SayHelloClient
</echo>
<exec dir="${java.home}/bin/" executable="cmd" spawn="true"
os="Windows XP" description="Runs on XP">
<arg line="start cmd /K start cmd /K" />
<arg line='${java.home}/bin/java -cp "${basedir}/bin"
com.myfirst.wsClient.SayHelloClient' />
</exec>
<exec executable="xterm" spawn="true" os="Linux"
description="Runs on Linux">
<arg line="-hold -e ${java.home}/bin/java -cp '${basedir}/bin'
com.myfirst.wsClient.SayHelloClient" />
</exec>
</target>
</project>
注意：若要在 linux 上運行，必須首先設置 JAVA_HOME；在命令行輸入：set JAVA_HOME=<your/java/home>
新的 build.xml 有兩個新的目標：runServer 和 runClient。您可能已經注 意到，第一行中還更新了 default 目標值，使之不運行 wsimport 任務，而是運 行 runClient 目標。而且，注意 runClient 對 pause 有依賴，這意味著雖然默 認值為 runClient，但首先會運行 pause。pause 任務依賴於 runServer。這樣 便允許在客戶端運行之前進行暫停，以便適當地啟動服務器。所以 runServer 將 首先運行。還有一點要注意的是 os 值。這個值表明將執行哪個操作系統（OS） 命令，它由 Java Virtual Machine（JVM）決定。OS 是在 os.name 系統屬性中 設置的。修改後的 build.xml 腳本只包括 Windows 和 Linux，但是必要時可以 增加適合您環境的其他操作系統，並更改 Ant <exec> 任務。
注意加粗的 <echo> 部分沒有像其他行那樣縮進。這是因為所有字符都 會返回，包括空格字符。這意味著在 console 窗口中顯示的消息將不會有前導空 格（圖 11）。當腳本運行時，它將顯示可以從控制台運行的用於運行服務器應用 程序的命令。
為了測試腳本的執行，可以對客戶端應用程序作一些修改，以便可以運行它， 直到退出。修改如下：
雙擊 SayHelloClient.java，編輯該文件，如以下清單所示：
清單 4. 修改後的 SayHelloClient.java 文件
package com.myfirst.wsClient;
import java.io.BufferedReader;
import java.io.IOException;
import java.io.InputStreamReader;
import javax.xml.ws.BindingProvider;
import com.myfirst.wsClient.SayHello;
import com.myfirst.wsClient.SayHelloService;
public class SayHelloClient {
public static void main(String[] args) {
SayHelloService shs = new SayHelloService();
SayHello sh = (SayHello) shs.getSayHelloPort();
((BindingProvider) sh ）。getRequestContext(）。put (
BindingProvider.ENDPOINT_ADDRESS_PROPERTY,
"http://localhost:8080/wsServerExample");
System.out.println(((BindingProvider) sh）。toString ());
String userName = null;
boolean exit = false;
while (!exit) {
System.out.print("\nPlease enter your name
(type 'quit' to exit): ");
BufferedReader br = new BufferedReader(
new InputStreamReader(System.in));
try {
userName = br.readLine();
} catch (IOException e) {
System.out.println("Error reading name.");
System.exit(1);
}
if (!(exit = userName.trim(）。equalsIgnoreCase ("quit") ||
userName.trim(）。equalsIgnoreCase("exit"))) {
System.out.println(sh.getGreeting (userName));
}
}
System.out.println("\nThank you for running the client.");
}
}
當客戶端應用程序運行時，它將繼續提示輸入，直到輸入 quit 或 exit。為 了運行 Ant 腳本：
右鍵單擊 build.xml，選擇 Run As > Ant Build。

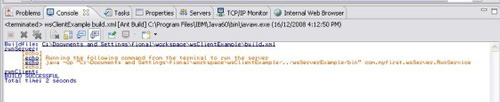

確認 Eclipse Console 窗口出現一條 BUILD SUCCESSFUL 消息，如圖 11 所 示。
圖 11. Ant 構建成功的消息以及返回的消息
執行 Ant 腳本後，應該會打開兩個命令窗口，一個是服務器應用程序的窗口 （見圖 12），一個是客戶端應用程序的窗口（見圖 13）。客戶端窗口不斷提示 輸入姓名，直到退出應用程序。每當輸入一個姓名，修改後的 SayHelloClient 應用程序通過一個 while 循環進行迭代，在該循環中，它將輸入的姓名發送到服 務器，服務器則返回問候語，返回的問候語在窗口中顯示為 Hello <name> 。

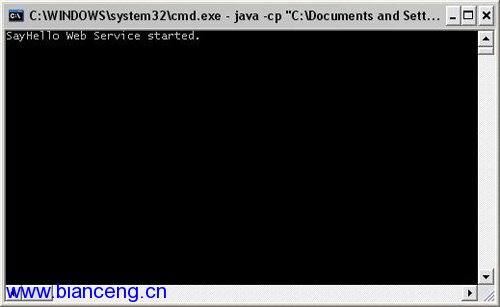

圖 12. 服務器的命令窗口

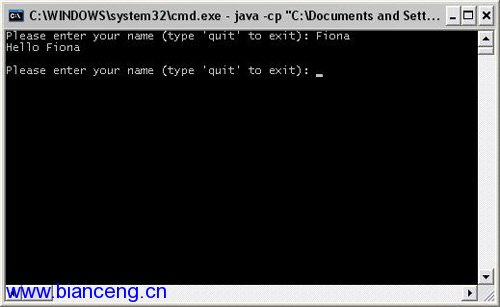

圖 13. 客戶端的命令窗口
在兩個命令窗口中分別輸入 “quit”，退出服務器和客戶端 Java 應用程序 ，然後關閉每個命令窗口應用程序。
用 SOAP Monitor 監視通信
在 Eclipse 中配置 TCP/IP Monitor
至此，您已經創建了一個服務器和一個客戶端，現在可以使用 Eclipse TCP/IP Monitor 監視 SOAP 傳輸。該監視器是一個簡單的服務器，它監視服務器 與客戶端之間的所有請求和響應，如圖 14 所示。
圖 14. 服務器與客戶端之間的 SOAP 傳輸

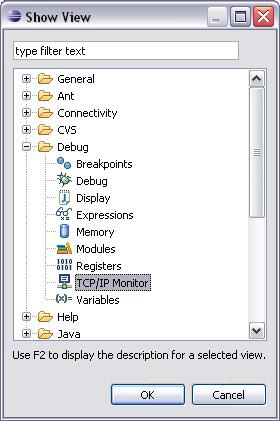

要查看該活動，需要選擇 Window > Show View > Other > Debug > TCP/IP Monitor，從而打開 TCP/IP Monitor 視圖，如圖 15 所示。
圖 15. 顯示 TCP/IP Monitor

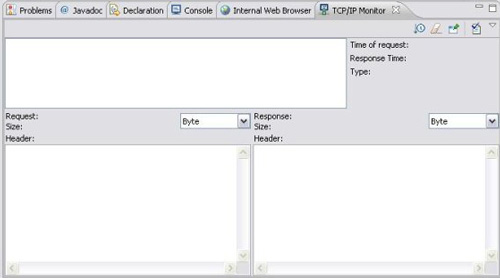

該視圖將出現在 Eclipse IDE 底部的面板中，如圖 16 所示。
圖 16. 查看 TCP/IP Monitor
要配置 TCP/IP Monitor，可選擇 Windows > Preferences，並展開 Run/Debug，然後單擊 TCP/IP Monitor，如圖 17 所示。

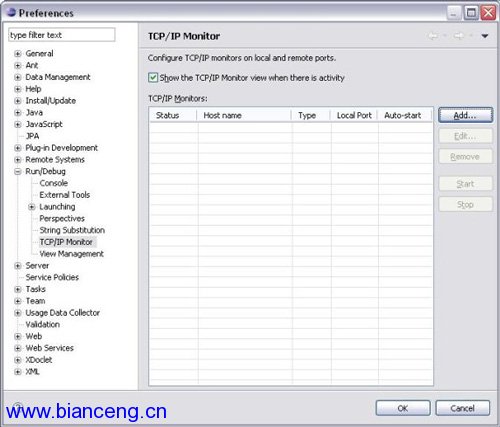

圖 17. 添加 TCP/IP Monitor
從該窗口中（圖 17），可以通過 Start 和 Stop 按鈕管理表中列出的多個 TCP/IP 監視服務器。可以添加、編輯、移除、啟動或停止可用的服務器。Status 列表明監視器是已啟動還是已停止。
勾選窗口中的復選框，以便每當有活動時自動顯示 TCP/IP Monitor 視圖，然 後單擊 Add... 按鈕定義一組新的配置選項，如圖 17 所示。輸入以下詳細信息 ，如圖 18 所示：

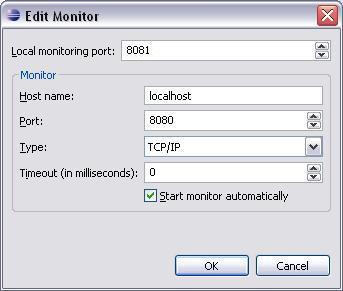

圖 18. 配置 TCP/IP Monitor
選項描述
Local monitoring port 是本地計算機上一個唯一的端口號，例如 8081。
Host name 是用於運行服務器的計算機的計算機名或 IP 地址，例如 localhost。
Port 是遠程服務器的端口號，例如 8080。
Type 是從浏覽器發送的請求類型，有 HTTP 和 TCP/IP 兩種選項。
Communication Timeout 是與服務器的 TCP/IP 連接可持續的時間長度，單位 為毫秒。
單擊 OK 保存更改。
更新客戶端代碼
接下來，需要對客戶端代碼作一些更改，以便通過 TCP/IP monitor 重定向 Web 服務。這裡需要更改 Web 服務的端點，因為 TCP/IP monitor 偵聽端口 8081。更新後的代碼如清單 5 所示：
清單 5. 客戶端應用程序
package com.myfirst.wsClient;
import java.io.BufferedReader;
import java.io.IOException;
import java.io.InputStreamReader;
import javax.xml.ws.BindingProvider;
import com.myfirst.wsClient.SayHello;
import com.myfirst.wsClient.SayHelloService;
public class SayHelloClient {
public static void main(String[] args) {
SayHelloService shs = new SayHelloService();
SayHello sh = (SayHello) shs.getSayHelloPort();
((BindingProvider) sh ）。getRequestContext(）。put (
BindingProvider.ENDPOINT_ADDRESS_PROPERTY,
"http://localhost:8081/wsServerExample");
System.out.println(((BindingProvider) sh）。toString ());
String userName = null;
boolean exit = false;
while (!exit) {
System.out.print("\nPlease enter your name
(type 'quit' to exit): ");
BufferedReader br = new BufferedReader(
new InputStreamReader(System.in));
try {
userName = br.readLine();
} catch (IOException e) {
System.out.println("Error reading name.");
System.exit(1);
}
if (!(exit = userName.trim(）。equalsIgnoreCase ("quit") ||
userName.trim(）。equalsIgnoreCase("exit"))) {
System.out.println(sh.getGreeting (userName));
}
}
System.out.println("\nThank you for running the client.");
}
}
運行 Web 服務
再次運行 Ant 腳本：右鍵單擊之前創建的用於運行服務器和客戶端的 build.xml，並選擇 Run As > Ant Build。
此時再次出現兩個命令窗口，一個是服務器窗口，一個是客戶端窗口。和之前 一樣，輸入姓名。

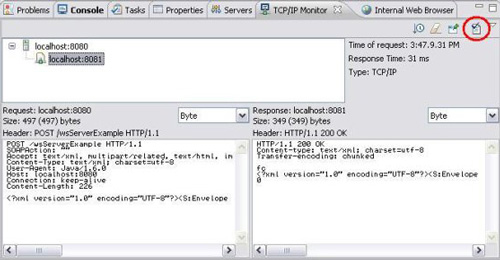

查看 TCP/IP Monitor 視圖，該視圖看上去應該和下面的圖 19 類似：
圖 19. TCP/IP Monitor 的結果
在該視圖中可以看到通過 TCP/IP Monitor 路由的請求和響應對。為了觀察得 更仔細，清單 6 和 7 顯示了完整的頭部：
清單 6. 請求頭部
POST /wsServerExample HTTP/1.1
SOAPAction: ""
Accept: text/xml, multipart/related, text/html, image/gif, image/jpeg, *; q=.2, */*; q=.2
Content-Type: text/xml; charset=utf-8
User-Agent: Java/1.6.0
Host: localhost:8081
Connection: keep-alive
Content-Length: 226
<?xml version="1.0" encoding="UTF-8"?>
<S:Envelope xmlns:S="http://schemas.xmlsoap.org/soap/envelope/">
<S:Body>
<ns2:getGreeting xmlns:ns2="http://wsServer.myfirst.com/">
<arg0>Fiona</arg0>
</ns2:getGreeting>
</S:Body>
</S:Envelope>
清單 7. 響應頭部
HTTP/1.1 200 OK
Content-type: text/xml; charset=utf-8
Transfer-encoding: chunked
fc
<?xml version="1.0" encoding="UTF-8"?>
<S:Envelope xmlns:S="http://schemas.xmlsoap.org/soap/envelope/">
<S:Body>
<ns2:getGreetingResponse xmlns:ns2="http://wsServer.myfirst.com/">
<return>Hello Fiona</return>
</ns2:getGreetingResponse>
</S:Body>
</S:Envelope>
0
可以看到，請求頭部信封中加粗的部分是在客戶端應用程序的命令窗口中輸入 的內容，此處為 Fiona。現在看看響應頭部信封，可以看到返回的響應，此處為 Hello Fiona。
可選活動
可以通過單擊圖 19 中用紅色圈住的圖標，確認 Web 服務 SOAP 傳輸是否遵 從 WS-I。這將提示您保存一個日志文件，之後要驗證該文件是否遵從 WS-I。可 以在 XML 編輯器中打開該日志，查看它的內容。
附錄：Web 服務術語和縮略語概述
WS-I - Web 服務互操作性組織（Web services interoperability）
WS-I 是一個開發的行業組織，專門促進 Web 服務跨平台、操作系統和編程語 言的互操作性。
Envelope（信封）
Envelope 是 SOAP 消息的一部分。它定義一個框架，以描述消息中的內容以 及如何處理消息。SOAP 消息就是一個 Envelope，由 0 個或多個頭部和一個主體 組成。Envelope 是 XML 文檔的頂層元素，是控制信息、消息地址和消息本身的 容器。
Headers（頭部）
頭部包含所有的控制信息。它是 Envelope 的子元素。
Body（主體）
主體包含消息的身份信息及其參數。它是 Envelope 的子元素。
結束語
創建、生成和發布 Web 服務服務器非常簡單，只需使用 Eclipse 和 Java SE 6。借助過這些工具可以輕松地開發簡單的 Web Services 服務器端和客戶端應用 程序。
