EMF介紹系列（四、枚舉類型、自定義類型和Map）

除了普通的類（接口）以外，在類圖裡可以定義一些特殊的元素，比較常見的是枚舉類型 、自定義類型，它們對於一個完整可用的模型也是必不可少的，這篇帖子主要介紹EMF裡它們 的使用方法。另外，由於EMF對Map的支持比較特別，所以在這裡也簡要介紹一下Map類型的定 義方法。

枚舉類型

繼續前面帖子的例子，現在要為產品增加一個評分屬性，評分值可以是好中差之一，像這 樣屬性值只能是有限幾個值之一的屬性就應該定義為枚舉類型（Enumeration）。在類圖裡首 先創建一個名為Score的枚舉類型，然後為它增加三個可選值，每個值對應一個唯一的整數值 作為標識；然後給 Product類型添加一個名為score的屬性，這時的類型列表裡已經比原來多 了Score類型，我們就選擇它作為score屬性的類型。重新生成一遍代碼，你會發現增加了 Score類（不是接口），運行新生成的編輯器會看到，產品對象的屬性裡增加了評級，見圖1 。

圖1 枚舉類型的屬性以下拉列表方式編輯

自定義類型

EMF雖然對大多數java類型做了包裝，但是有些情況需要我們使用沒有被包含的類型，例 如在設計圖形化的編輯器（例如類圖編輯器）時，圖形節點一般允許選擇背景顏色，這就需 要一個org.eclipse.swt.graphics.RGB類型的成員變量，而RGB類是SWT提供的類，所以不能 通過創建一個同名類的方式實現，這時就要使用自定義類型。類似的道理，在必須利用遺產 項目（Legacy）代碼的時候，自定義類型也是必須的。

現在為Product節點增加這樣一個名為background的成員變量，步驟如下：首先在類圖上 新建一個名為RGB的自定義類型（data- type，見圖2），將它的Instance Class屬性設置為 org.eclipse.swt.graphics.RGB；然後給Product類添加一個成員變量background，類型選擇 為剛建立的RGB；現在重新生成一遍代碼，可以看到Product.java裡已經多了這個成員變量， 其類型為 org.eclipse.swt.graphics.RGB（因為org.eclipse.swt.graphics.RGB是屬於 org.eclipse.swt這個插件的，所以要為com.my.shop項目增加對org.eclipse.swt的依賴才能 正確編譯）。

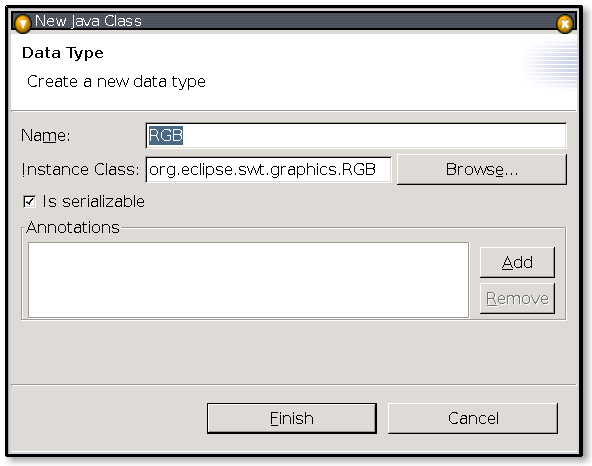

圖2 新建自定義類型

不過到這裡還沒有完成全部工作。以為EMF對這個RGB類一無所知 ，所以它不可能為我們實現RGB對象的持久化，即將RGB類型的數據保存到（缺省格式的）xml 文件中。要解決這個問題得在生成的ShopFactoryImpl裡做一些定制，具體來說是修改 createRGBFromString ()和convertRGBToString()這兩個方法，很明顯它們的作用分別是從 字符串創建RGB對象以及將RGB對象轉換成字符串，我們把它們改為下面這樣。

/**
* <!-- begin-user-doc -->
* <!-- end-user-doc -->
* @generated NOT
*/
public RGB createRGBFromString (EDataType eDataType, String initialValue) {
　　String[] values = initialValue.split(",");
　　int red=Integer.parseInt(values [0]);
　　int green=Integer.parseInt(values[1]);
　　int blue=Integer.parseInt(values[2]);
　　RGB rgb = new RGB(red,green,blue);
　　return rgb;
}
　　
/**
* <!-- begin-user-doc -- >
* <!-- end-user-doc -->
* @generated NOT
*/
public String convertRGBToString(EDataType eDataType, Object instanceValue) {
　　 RGB rgb = (RGB) instanceValue;
　　return rgb.red + "," + rgb.green + "," + rgb.blue;
}

這些代碼可以把RGB對象轉 換為形如“255,90,150”的格式，EMF在持久化時遇到RGB類型的對象就按這樣的 格式寫到文件裡。

使用EMap

在類圖裡可以指定各種類型的成員變量，但使用Map類型則有點特別，直接定義一個EMap 類型的成員變量是不可以的，因為EMap並不是繼承自 java.util.Map而是EList，也就是說 EMF使用EList來模擬實現Map的功能（為什麼要這樣實現我還沒弄清楚）。要實現一個EMap 類型的成員變量，在類圖裡要參考下面的方式進行定義。

現在我們要為產品類增加一個EMap類型的屬性，用這個屬性來記錄產品每月的銷售數量， 它維護一個日期字符串（如"2005-09"）到當月銷售數量的映射。首先，定義一個名為 StringToIntegerMapEntry的新類，這個類將作為Map裡的項（Entry）；為這個類增加兩個屬 性：字符串類型的key和整數類型（Integer或int均可）的value；在屬性視圖裡把這個類的 Instance Class Name屬性設置為java.util.Map$Entry；這樣MapEntry類就定義好了，在需 要EMap類型變量的類裡引用它就可以了，注意對它的引用必須是包含關系（即“組合”而非 “聚合”，類圖上連接線用黑色菱形修飾），並且是一對多的。

重新生成一遍代碼，在Product接口裡salesMap成員變量是這樣定義的（因為EMF會檢測到 我們正在定義一個Map）：

/**
* Returns the value of the '<em><b>Sales Map</b></em>' map.
* The key is of type {@link java.lang.String},
* and the value is of type {@link java.lang.Integer},
* <!-- begin-user-doc -->
* <p>
* If the meaning of the '<em>Sales Map</em>' containment reference isn't clear,
* there really should be more of a description here
* </p>
* <!-- end-user-doc -->
* @return the value of the '<em>Sales Map</em>' map.
* @see com.my.shop.ShopPackage#getProduct_SalesMap()
* @model mapType="com.my.shop.StringToIntegerMapEntry" keyType="java.lang.String" valueType="java.lang.Integer"
* @generated
*/
EMap getSalesMap();

這樣，在生成的編輯器裡可以對每個產品增加新的項，每項包含key和value兩個值；在程 序裡，則應該使用 Product#getSalesMap().put()方法向這個Map裡增加數據，因為我們定義 的Map項是字符串到整數類型的，所以put()的時候value參數必須是整數對象 （java.lang.Integer），否則會拋出ClassCastException。請記住，不要直接指定 EMap類 型，包含MapEntry即可，如果key或value不是普通類型，則使用名為key或value的引用。

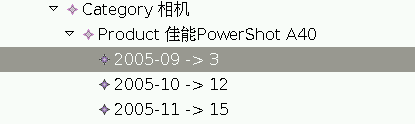

圖3 編輯器裡的EMap類型屬性

經過上面幾處改動，現在我們的商店模型如下圖所示，點此下載項目打包。

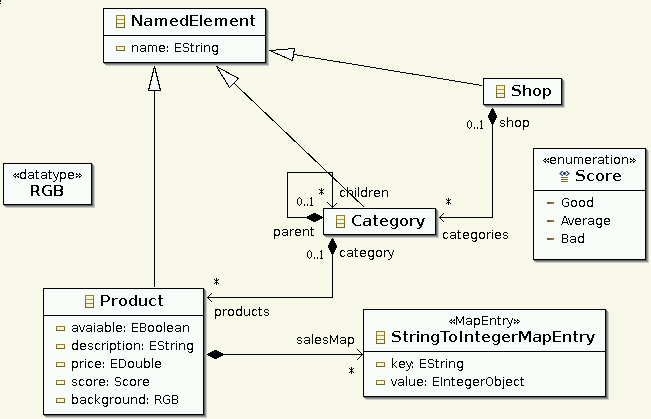

圖4 修改後的模型
